Fusibles Peugeot 5008 (T87), 2009 - 2017

Le modèle 5008 est le premier monospace compact produit sous la marque Peugeot. Il a été présenté pour la première fois en septembre 2008 au Salon de l'automobile de Paris. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Peugeot 5008 (première génération ; désignation interne T87 ; plateforme PF2) 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 et 2017 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

À l'intérieur

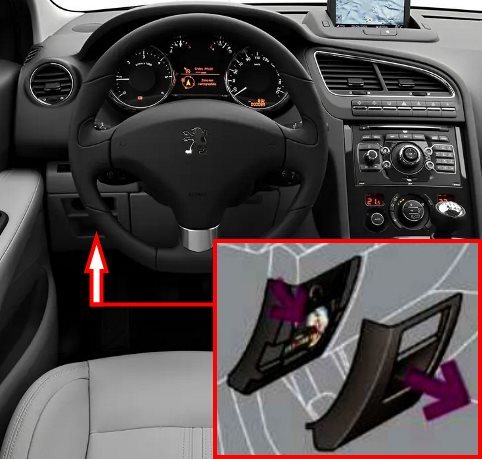

La boîte à fusibles se trouve côté conducteur, derrière le tableau de bord. Pour y accéder, il faut tirer le couvercle vers le bas.

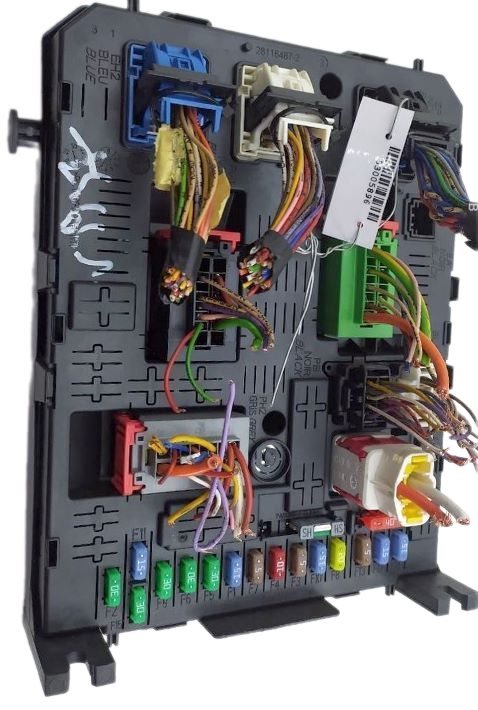

Photo – exemple.

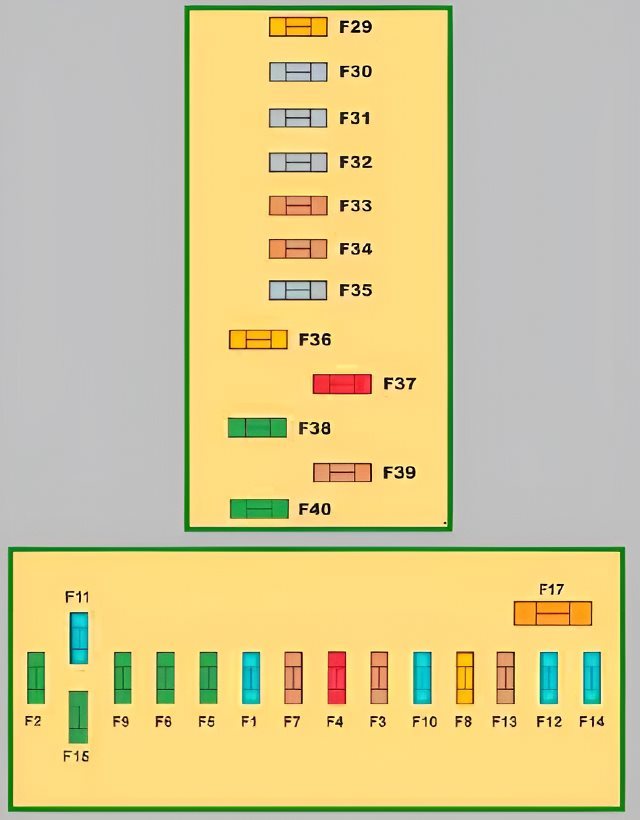

Plan

N° | Affectation des fusibles | Intensité, A
F1. | Essuie-glace arrière | 15A
F2. | Vide
F3. | Calculateur d'airbag | 5A
F4. | Rétroviseur intérieur, climatisation, bloc de commutation du système de protection, appareils multimédia à l'arrière | 10A
F5. | Lève-vitres avant | 30A
F6. | Lève-vitres arrière | 30A
F7. | Éclairage intérieur avant et arrière, feux stop arrière, éclairage des miroirs dans les pare-soleil, éclairage de la boîte à gants, éclairage de l'accoudoir central, circuit relais 12 V dans le coffre | 5A
F8. | Autoradio, téléphone portable, changeur CD, écran multifonctions, système de contrôle de la pression des pneus, sirène d'alarme, unité de commande de l'alarme, unité de commande télématique | 20A
F9. | Prise 12 V à l'avant et à l'arrière, fusible pour allume-cigare Peugeot 5008 | 30A
F10. | Commutateurs au volant | 15A
F11. | Circuit basse tension pour contacteur d'allumage | 15A
F12. | Capteur de remorque, capteur de pluie/lumière, alimentation électrique des fusibles F32, F34, F35 | 15A
F13. | Calculateur moteur, calculateur airbag | 5A
F14. | Tableau de bord, écran du tableau de bord, alimentation électrique du fusible F33 | 15A
F15. | Verrouillage et superverrouillage | 30A
F17. | Chauffage de la lunette arrière, alimentation électrique du fusible F30 | 40A
SH. | Shunt PARC
F29. | Vide
F30. | Rétroviseurs extérieurs chauffants | 5A
F31. | Prise 12 V dans le coffre | 30A
F32. | Levier de vitesses pour boîte de vitesses séquentielle | 5A
F33. | Affichage tête haute, kit mains libres, climatisation | 10A
F34. | Témoins lumineux pour ceintures de sécurité | 5A
F35. | Aide au stationnement, amplificateur hi-fi | 10A
F36. | Processeur de l'unité de commande de la remorque, tableau de bord sur la porte conducteur | 10A
F37. | Amplificateur hi-fi | 20A
F38. | Réglage électrique du siège conducteur | 30A
F39. | Rideau pour toit panoramique | 20A
F40. | Vide

Dans le compartiment moteur

Il y a deux boîtes à fusibles pour la protection des circuits électriques du véhicule.

Boîte à fusibles

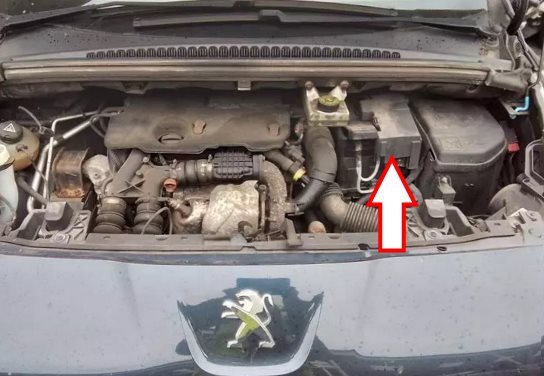

Elle se trouve à proximité de la batterie. Elle se compose de deux parties : la carte mère en haut et les fusibles MAXI sur le côté.

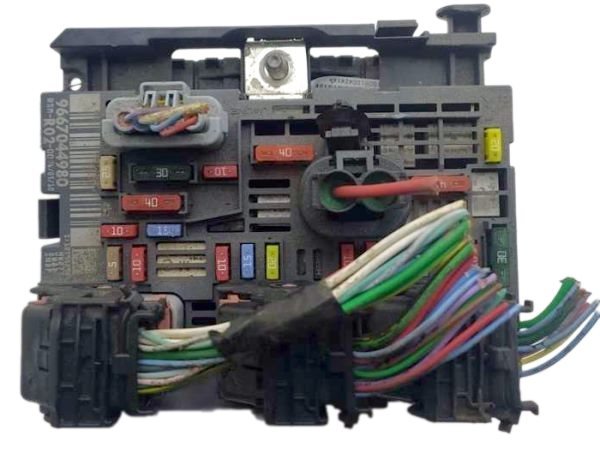

Vue générale.

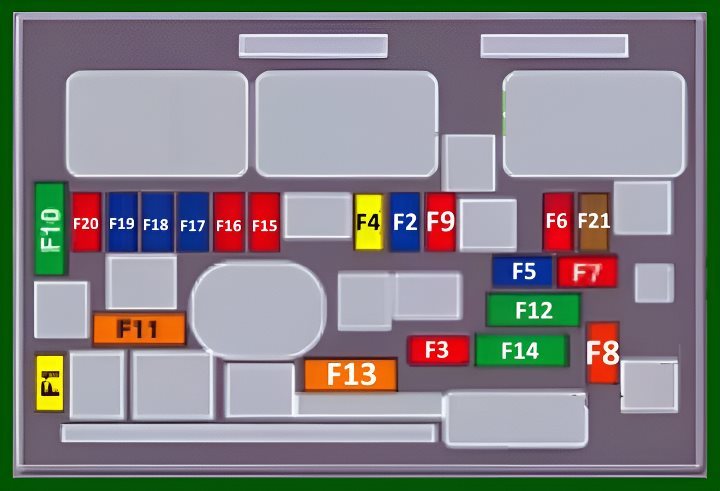

Schéma

N° | Affectation des fusibles | Courant, A
F1. | Alimentation électrique des composants du moteur, des électrovannes de la pompe à carburant haute pression et de l'EGR (sur moteur HDI 2 litres), des injecteurs (sur moteur HDI 2 litres) | 20A
F2. | Avertisseur sonore (klaxon) | 15A
F3. | Lave-glaces avant et arrière | 10A
F4. | Feux de jour | 10A
F5. | Soupapes de décharge de l'adsorbeur, soupape de réduction de pression électrique du turbocompresseur (sur 1,6 l TNR), chauffage à vapeur d'huile (1,6 l TNR), chauffage au gazole (1,6 l HDI) | 15A
F6. | Connecteur de diagnostic, phares adaptatifs, pompe supplémentaire du filtre à particules (pour diesel), capteur d'alerte de distance, capteur de niveau de liquide de refroidissement moteur, commande électrique des rétroviseurs | 10A
F7. | Module de commande pour direction assistée, boîte de vitesses automatique, actionneur pour commande adaptative des phares | 10A
F8. | Contacteur de démarrage | 20A
F9. | Contacteurs de pédale d'embrayage et de frein | 10A
F10. | Composants électroniques du système de gestion du moteur (pour les moteurs à essence : bobines d'allumage, électrovannes, capteurs d'oxygène, injecteurs, composants du système de chauffage, module de carburant (fusible de la pompe à essence), thermostat électronique ; pour les moteurs diesel : électrovannes, composants du chauffage) | 30A
F11. | Ventilateur de climatisation | 40A
F12. | Essuie-glaces vitesse lente/rapide | 30A
F13. | Alimentation électrique de l'unité de commutation intelligente (+ du contacteur d'allumage) | 40A
F14. | Électrovanne pour la pression du turbocompresseur | 30A
F15. | Phare pour feux de route droit | 10A
F16. | Phare pour feux de route gauche | 10A
F17. | Phare pour feux de croisement gauche | 15A
F18. | Phare pour feux de croisement droit | 15A
F19*. | Chauffage à vapeur d'huile (1, 6 litre VTI), électrovanne du régulateur de pression du turbocompresseur (pour moteur diesel), capteur de niveau de liquide de refroidissement (pour moteur diesel) 15A
F20. | Thermostat électronique, électrovannes pour la commande du carburant, électrovanne pour le régulateur de pression du turbocompresseur (moteur diesel), capteur de niveau de liquide de refroidissement (moteur diesel) | 10A
F21. | Alimentation électrique pour relais du ventilateur de refroidissement du moteur, commutateur de relais Valvetronic (1,6 l VTI), refroidissement du turbocompresseur (1,6 l TNR), capteur de débit d'air (1,6 l HDI) | 5A

Partie latérale « MAXI »

MF1. | Vide
MF2. | Boîtier de commande pour circuit électrique de remorque. | 30A
MF3. | Boîte à fusibles dans l'habitacle. | 50A
MF4. | Unité de commutation intelligente. | 80A
MF5. | Unité de commutation intelligente. | 80A
MF6. | Frein de stationnement électrique. | 30A
MF7. | Sièges avant chauffants. | 30A
MF8. | Lave-phares.  | 20A

Fusibles de puissance

Situés sur la batterie.

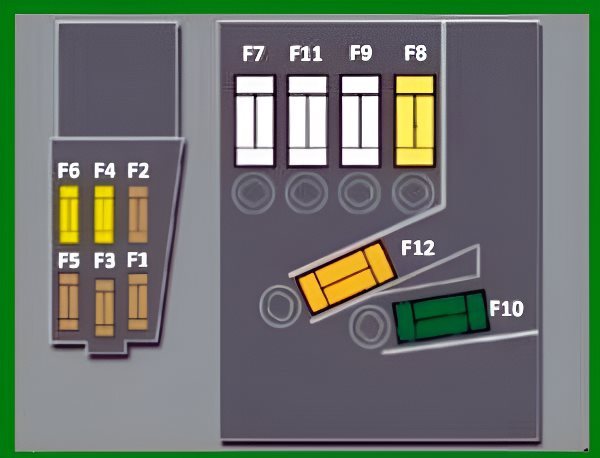

Schéma

N° | Affectation des fusibles | Ampères
F1. | Vide
F2. | Contacteur à double fonction du système de freinage. | 5A
F3. | Calculateur du système de charge de la batterie. | 5A
F4. | Électrovannes du système ABS/ESP. | 25A
F5. | Calculateur du système ABS/ESP. | 5A
F6. | Calculateur de la boîte de vitesses automatique et séquentielle. | 15A
F7. | Pompe de direction assistée électrique. | 80A
F8. | Ventilateur du moteur. | 60A
F9. | Calculateur du système de préchauffage (sur les moteurs diesel), servomoteur électrique Valvetronic (1,6 l THP). | 80A/30A
F10. | Pompe électrique pour le système ABS/ESP. | 40A
F11. | Unité de commutation du système de protection électrique. | 100A
F12. | Pompe électrique pour boîte de vitesses séquentielle. | 30A
