L'Opel Antara est un crossover compact cinq portes à quatre roues motrices, développé par GM Daewoo. Le modèle de série a été présenté en 2006 au Salon de l'automobile de Paris. La voiture a été développée sur la plate-forme GM Theta. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans Opel Antara (première génération ; index L07) 2007, 2008, 2009, 2010, 2011 et 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Dans le compartiment moteur

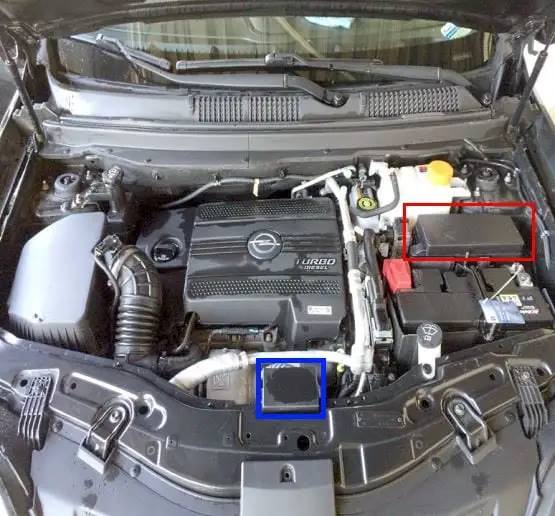

Emplacement des composants : Carré rouge - bloc de montage principal, carré bleu - bloc supplémentaire (diesel)
Boîte à fusibles principale
Se trouve à proximité du réservoir de détergent et est recouvert d'un couvercle en plastique.
TYPE 1

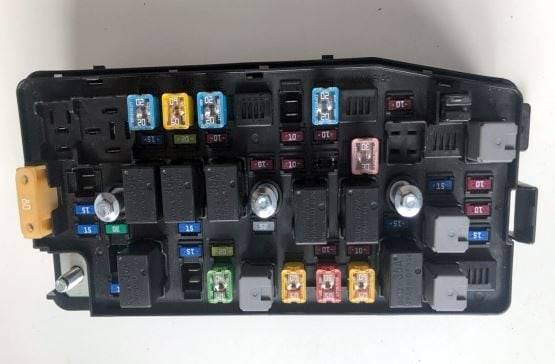

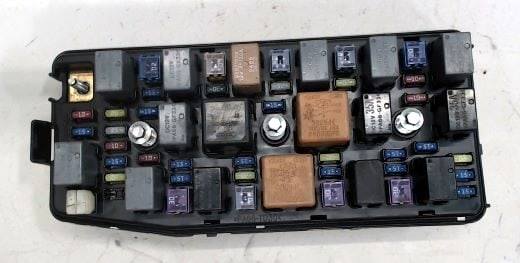

Photo - exemple.

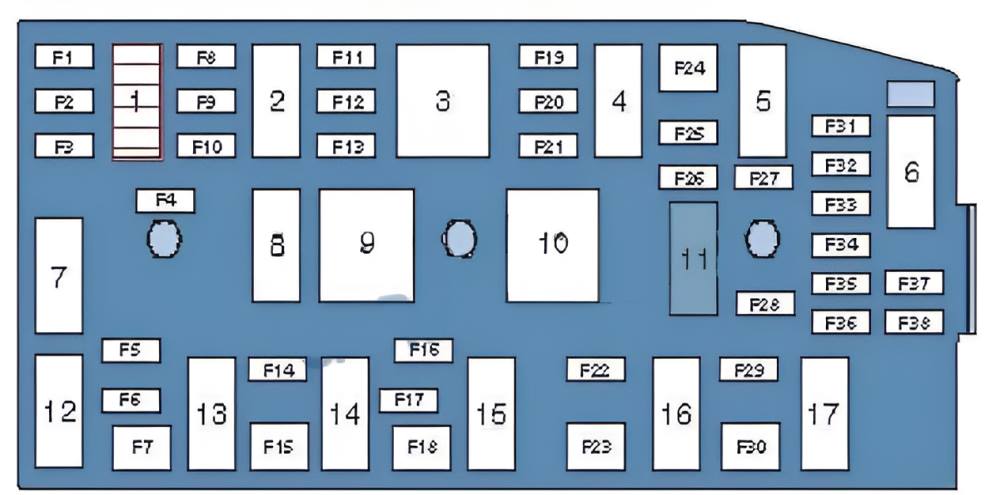

Schéma
No | Affectation des fusibles | Ampères
F1. | commande de moteur | 15A
F2. | Commande moteur | 15A
F3. | Commande moteur | 20A
F4. | Moteur 3 | 15A / 30A
F5. | Climatisation/chauffage | 10A
F6. | Commande moteur | 10A
F7. | démarreur | 2A
F8. | moteur de ventilateur de radiateur | 30A
F9. | module de carburant/pompe à essence | 15A
F10. | Appareil de commande électronique des quatre roues motrices | 15A / 20A
F11. | Moteur de ventilateur de radiateur | 15A / 30A
F12. | Interrupteur de feu stop (capteur de position de pédale de frein) | 15A
F13. | Remplacement | 10A / 20A
F14. | Système ABS/ESP | 20A
F15. | Système ABS/ESP | 40A
F16. | Avertisseur sonore | 15A
F17. | moteur d'essuie-glace | 25A
F18. | Boîte à fusibles dans l'habitacle | 40A
F19. | Réserve | 40A
F20. | Toit ouvrant | 20A
F21. | Système antivol | 15A
F22. | Siège électrique | 30A
F23. | Boîte à fusibles du tableau de bord/relais | 60A
F24. | Chauffage de la lunette arrière | 30A
F25. | Phare gauche feu de croisement | 15A
F26. | Réserve | 15A
F27. | Réserve | 10A
F28. | Feux de brouillard | 15A
F29. | Feux de route | 15A
F30. | moteur d'essuie-glace arrière | 20A
F31. | Vide
F32. | Lave-phares | 20A
F33. | Unité de commande électronique de la transmission (TOM) | 15A
F34. | Réserve | 10A
F35. | Réserve | 25A
F36. | Réserve | 20A
F37. | Réserve | 15A
F38. | Réserve | 10A
N°. | Affectation des relais
1. | Ralenti
2. | Relais pompe à essence
3. | Vide
4. | Relais de dégivrage de la lunette arrière
5. | Relais feux de croisement
6. | Relais pour pompe de lave-phares
7. | Relais du système de gestion du moteur
8. | Vide
9. | Vide
10. | Vide
11. | Relais pour les feux de position
12. | Relais du démarreur
13. | Relais pour l'accouplement magnétique du compresseur de climatisation
14. | Relais de l'avertisseur sonore
15. | Vide
16. | Relais pour phares antibrouillard
17. | Relais de feux de route
TYPE 2
Vue générale.

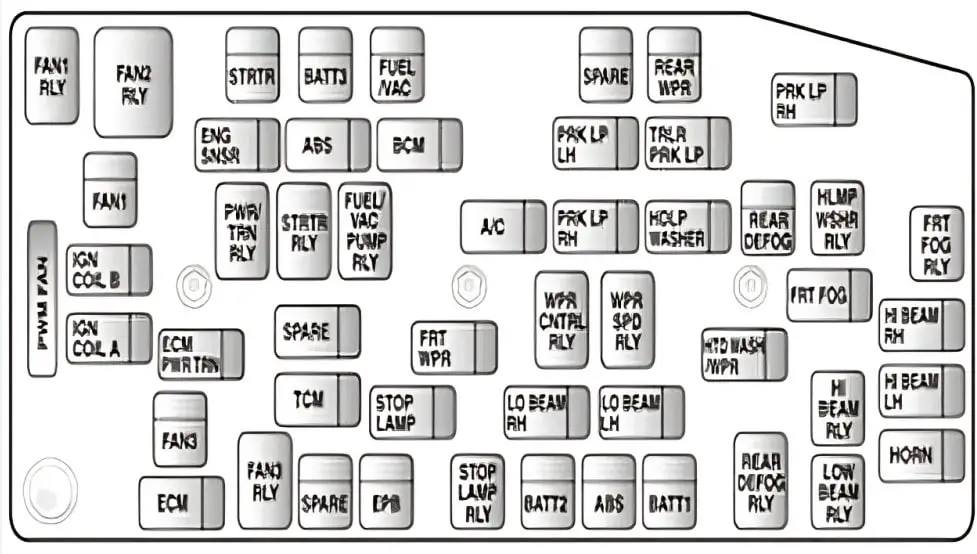

Schéma
Code | Affectation des fusibles
FUEL/VAC | Pompe à carburant, pompe à vide
HDLP WASHER | Lave-phares
HI BEAM LH | Feux de route (phare gauche)
HI BEAM RH | Feux de route (phare droit)
HORN | Avertisseur sonore
HTD WASH/ MIR | Liquide lave-glace chauffé, rétroviseurs extérieurs chauffés
IGN COIL A | Bobine d'allumage
IGN COIL B | Bobine d'allumage
LO BEAM LH | Feux de croisement (phare gauche)
LO BEAM RH | Feux de croisement (phare droit)
PRK LP LH | Feux de position (phare gauche)
PRK LP RH | Feux de position (phare droit)
PWM FAN | Commande du ventilateur signal PWM
REAR DEFOG | Chauffage de la lunette arrière
REAR WPR | Essuie-glace arrière
STOP LAMP | Feux de stop
STRTR | Démarreur
TCM | Unité de contrôle de la transmission
TRLR PRL LP | Feux de position de la remorque
ABS | Système de freinage antiblocage
A/C | Système de climatisation, air conditionné
BATT1 | Boîte à fusibles dans le compartiment passagers
BATT2 | Boîte à fusibles dans le compartiment passagers
BATT3 | Boîte à fusibles dans le compartiment passagers
BCM | Unité de contrôle des systèmes électroniques de la carrosserie
ECM | ECU / Unité de contrôle
ECM PWR TRN | Unité de contrôle ECU, moteur et transmission
ENG SNSR | Capteurs du système de gestion du moteur
EPB | Frein de stationnement électrique
FAN1 | Ventilateur d'air de refroidissement
FAN3 | Ventilateur d'air de refroidissement
FRT FOG | Phares antibrouillard
FRT WPR | Essuie-glace avant

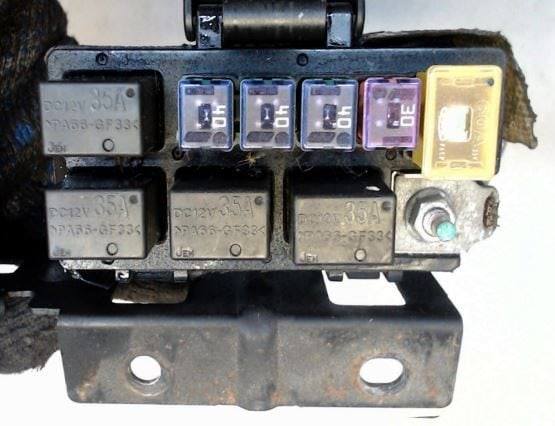

Boîte à fusibles supplémentaire
Installée sur les modèles avec moteur diesel.

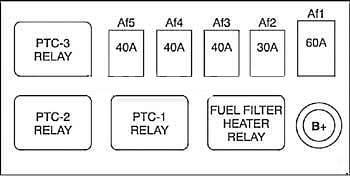

Plan
N° | Affectation | Ampères
AF1. | Régulateur pour bougie de préchauffage | 60A
AF2. | Relais pour chauffage du filtre à carburant | 30A
AF3. | Relais PTC-1 | 40A
AF4. | Relais PTC-1 | 40A
AF5. | Relais PTC-1 | 40A
Dans l'espace intérieur

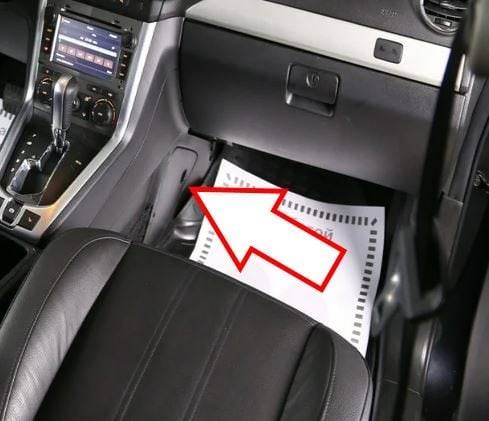

L'unité de montage se trouve à gauche dans l'espace pour les pieds du passager. Il existe plusieurs variantes.

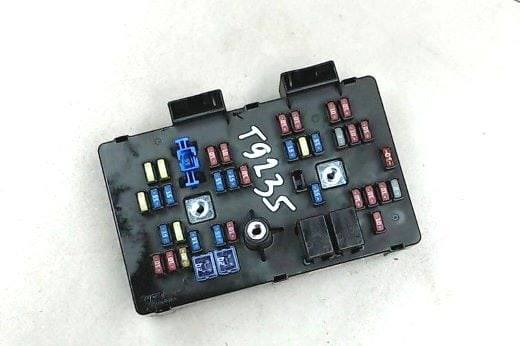

La photo est un exemple.
Type 1

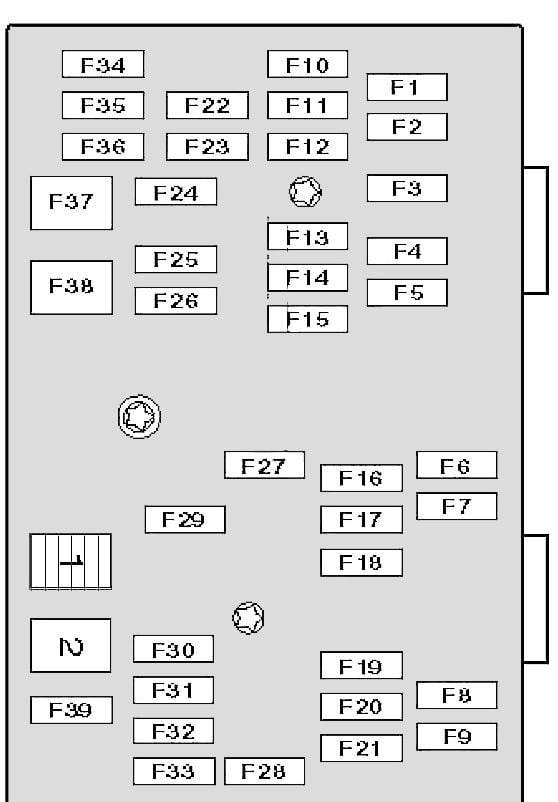

Plan
N°. | Fusible | Ampères
F1. | Raccordement électrique de l'équipement spécial | 20A
F2. | Chauffage des sièges avant | 20A
F3. | 15A
F4. | Equipement électrique de la remorque | 10A
F5. | 10A
F6. | 10A
F7. | direction assistée | 10A
F8. | 10A
F9. | 10A
F10. | verrouillage central | 20A
F11. | 15A
F12. | 15A
F13. | 15A
F14. | 15A
F15. | 10A
F16. | 15A
F17. | 20A
F18. | 15A
F19. | 20A
F20. | Feux antibrouillard arrière | 10A
F21. | SRS | 10A
F22. | Verrouillage central | 15A
F23. | Prise de courant pour équipements spéciaux | 20A
F24. | Module de commande électronique de la transmission (ECM) | 15A
F25. | 15A
F26. | 10A
F27. | Vide
F28. | moteur électrique de la pompe de lave-glace | 10A
F29. | Rétroviseurs extérieurs chauffants | 15A
F30. | 10A
F31. | 10A
F32. | système SRS
F33. | 20A / 10A
F34. | 10A
F35. |
F36. | Fusible allume-cigare | 20A
F37. | Lève-vitres électriques | 20A
F38. | 20A
F39. | 10A
1. relais auxiliaire pour l'allumage
2. vide
Type 2

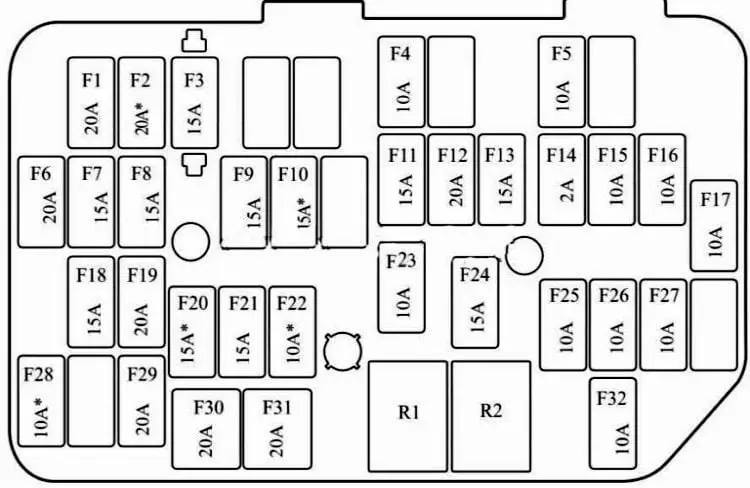

Schéma
N° | Affectation des fusibles | Ampères
F1. | AP01 - prise auxiliaire | 20A
F2. | Chauffage du siège avant | 20A
F3. | Système audio | 15A
F4. | Climatisation | 10A
F5. | Unité de contrôle des composants électroniques de la carrosserie | 10A
F6. | Verrouillage des portes | 20A
F7. | Clignotant droit | 15A
F8. | Clignotant gauche | 15A
F9. | Arrêt de bus | 15A
F10. | Lave-phares | 15A
F11. | Climatisation | 15A
F12. | Boîtier de commande électronique de la carrosserie | 20A - 15A
F13. | Boîtier de commande électronique de la carrosserie | 20A - 15A
F14. | Allumage : S/W | 2A
F15. | Feu antibrouillard arrière | 10A
F16. | Sac à air (AIR BAG) | 10A
F17. | Lave-glace avant | 10A
F18. | Verrouillage des portes avant | 15A
F19. | Prise de courant supplémentaire | 20A
F20. | Unité de commande de la boîte de vitesses | 15A
F21. | moteur | 15A
F22. | Feux de croisement | 10A
F23. | Lève-vitres | 10A
F24. | Rétroviseurs extérieurs chauffants | 15A
F25. | Tableau de bord | 10A
F26. | allumage 1 | 10A
F27. | AIRBAG | 10A
F28. | Rétroviseur rabattable* | 10A
F29. | Fusible allume-cigare | 20A
F30. | Lève-vitre électrique côté passager | 20A
F31. | Fenêtre électrique côté conducteur | 20A
F32. | Horloge | 10A
R1. | Relais de climatisation / Prise de courant auxiliaire non remplaçable
R2. | Allumage : ON/START
Tous les modules électroniques

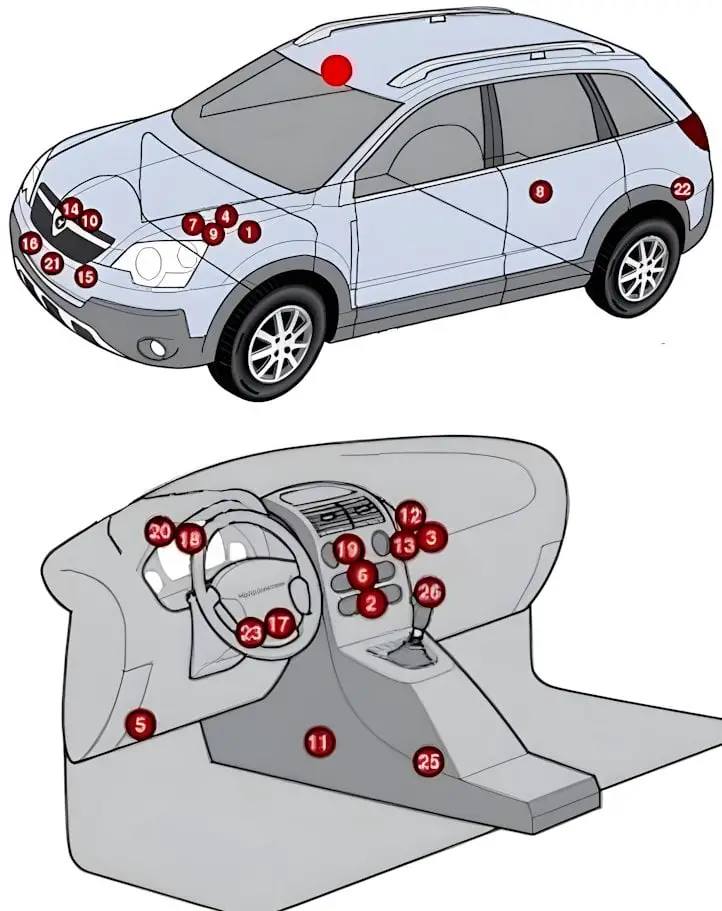

Structure générale du système électrique de l'Opel Antara.
N°. Composant
1. unité de commande électronique pour ABS - sous la boîte à fusibles du compartiment moteur 1
2. unité de commande électronique pour la climatisation - derrière le panneau de commande du chauffage
3. chauffage d'appoint - sur le boîtier du ventilateur de chauffage
4. BATTERIE
5. connecteur de diagnostic (DLC)
6. affichage numérique multifonctionnel - calculateur
7. unité de commande électronique du moteur (EEM)
8. unité de commande électronique 4WD - sur l'essieu arrière
9) Boîte à fusibles et à relais, compartiment moteur 1
10. boîte à fusibles supplémentaire, sous le capot compartiment 2 - diesel
11. boîte à fusibles de la cabine
12. relais du moteur du ventilateur de chauffage - derrière la boîte à gants
13. résistance du moteur du ventilateur de chauffage - derrière le sac marin
14. commande des bougies de préchauffage
15. klaxon
16. klaxon
17. calculateur de l'antidémarrage
18. calculateur du combiné d'instruments
19. unité de commande multifonctionnelle 1 - derrière le tableau de bord - fonctions : Système antivol, bus de données CAM, verrouillage centralisé, système d'entretien de la vitesse, avec système de verrouillage complet, système d'alarme d'urgence, phares, dégivrage de la lunette arrière, dégivrage du pare-brise, antidémarrage, clignotants, éclairage du combiné d'instruments, ampoules d'éclairage intérieur, capteur de pluie, essuie-glace/lave-glace arrière, feux arrière, essuie-glace/lave-glace.
20. unité de commande multifonctionnelle 2 - derrière le combiné d'instruments - fonctions : système antivol, contrôle de l'éclairage de la remorque
21. capteur de température de l'air ambiant (régulation automatique de la température) - derrière le pare-chocs
22. unité de commande du système de stationnement - derrière le revêtement du coffre à bagages
23. unité de commande de la direction assistée (direction assistée variable) - derrière le tableau de bord
24. unité de commande du toit ouvrant électrique - derrière la garniture de toit
25. unité de commande SRS
26. unité de commande de la transmission électronique (ECU)
