L'Agila est une voiture urbaine produite par la marque Opel. C'est la plus petite voiture de la gamme. Désormais remplacée par le modèle Karl. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans Opel Agila (première génération ; indice A). Années de production : 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Pompe à carburant » sont indiqués en gras.
Dans le compartiment moteur

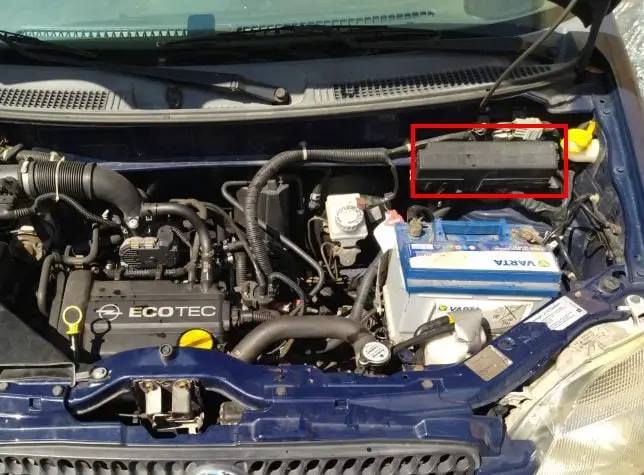

Le boîtier à fusibles se trouve sur le côté gauche, près de la batterie, derrière le couvercle en plastique.

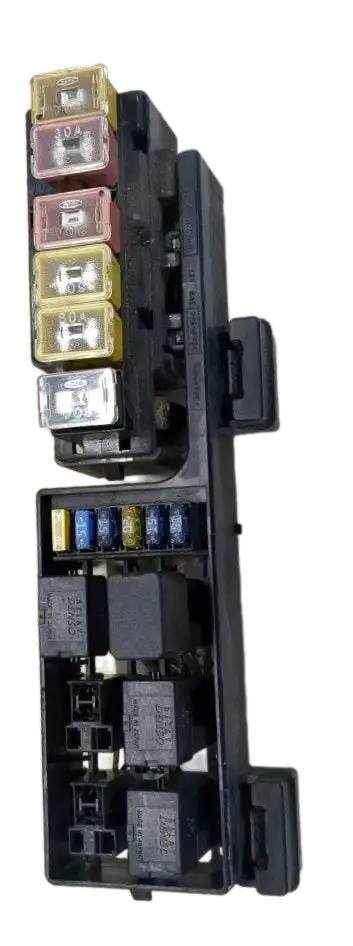

Vue générale.

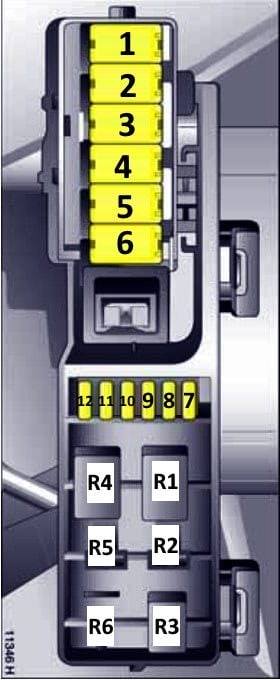

Schéma
No | Affectation | Ampères
1. | Système ABS | 60A
2. | Ventilateur de refroidissement | 30A
3. | Direction assistée (EPS) | 30A
4. | Démarreur | 60A
5. | Éclairage, moteur, système média | 60A
6. | Alternateur (moteur à essence) | 80A
7. | Feux de croisement, feux de route (feu droit) | 15A
8. | Compteur de vitesse, instruments, témoins, feux de croisement, feux de route (feu de gauche) | 15A
9. | Ventilateur de radiateur, système d'injection : moteur à essence | 20A / 30A
10. | Feux antibrouillard | 15A
11. | Clignotants | 15A
12. | Réserve
R1. | Avertisseur sonore
R2. | Ventilateur de radiateur
R3. | Module de carburant (pompe à essence)
R4. | Module de commande du moteur (allumage)
R5. | Réserve
R6. | Feux antibrouillard

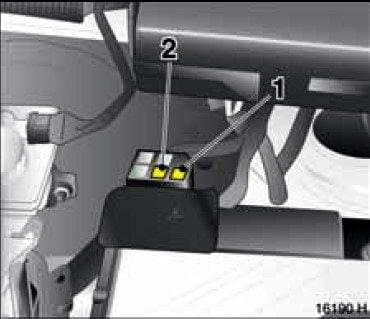

La boîte à fusibles supplémentaire peut se trouver au-dessus de la batterie. Elle peut contenir des fusibles et des relais pour le système de préchauffage du moteur.
Dans l'habitacle

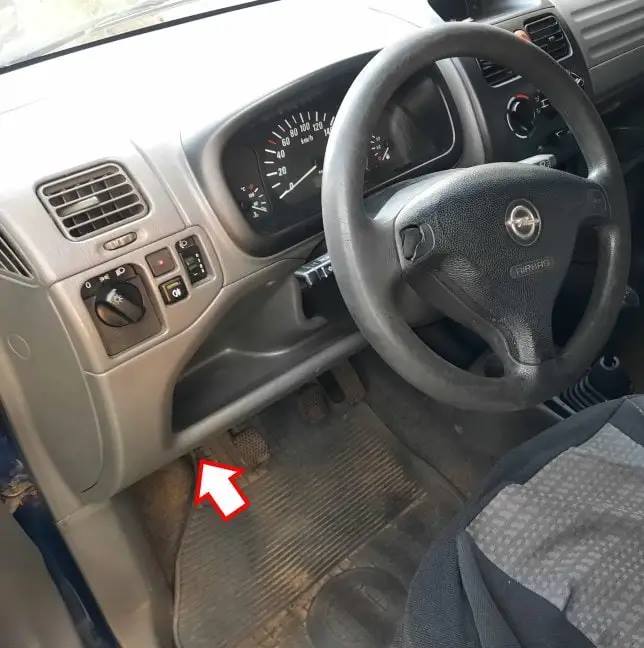

La boîte à fusibles se trouve sous le tableau de bord, côté conducteur.

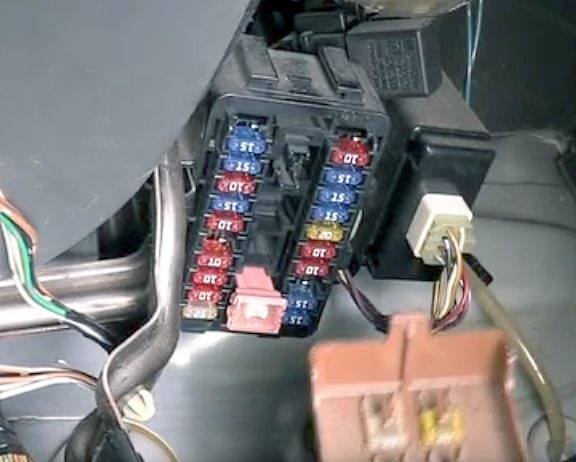

Exemple d'accès.

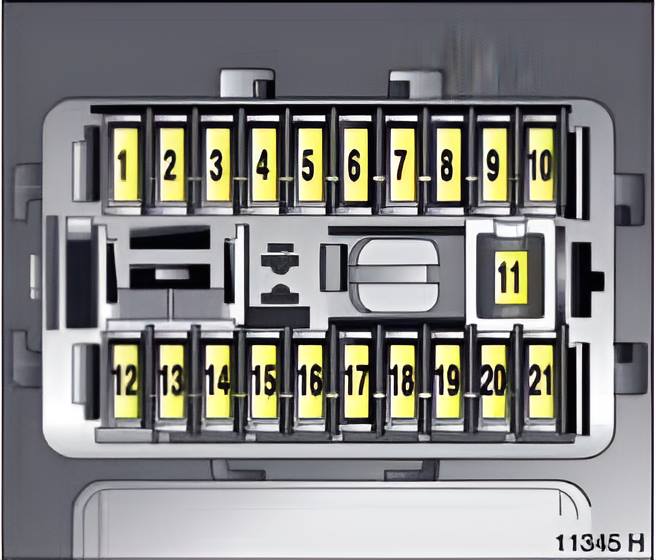

Plan
N° | Description | Ampères
1. | Feux antibrouillard | 10A
2. | Feux de stop | 15A
3. | Antidémarrage électronique, système multimédia, éclairage intérieur | 15A
4. | Dégivrage de la lunette arrière | 15A
5. | Verrouillage central | 20A
6. | Signal d'urgence | 10A
7. | Climatisation | 10A
8. | Feu arrière | 10A
9. | Éclairage intérieur | 15A
10. | Verrouillage central, instruments, rétroviseurs extérieurs | 15A
11. | Lève-vitres électriques | 30A
12. | Airbags de sécurité | 15A
13. | Antivol électronique, direction assistée (EPS), instruments, climatisation | 15A
14. | Verrouillage central, clignotants, feux de recul, réglage en hauteur des phares | 10A
15. | Tachymètre et autres instruments | 10A
16. | Essuie-glace, lave-glace | 15A
17. | Système ABS | 10A
18. | Système de gestion électronique du moteur | 15A
19. | Fusible de l'allume-cigare de Opel Agila | 15A
20. | Verrouillage central, rétroviseurs extérieurs, système multimédia, instruments, témoins, prises de courant | 15A
21. | Chauffage de la cabine, chauffage de la lunette arrière, climatisation | 25A
