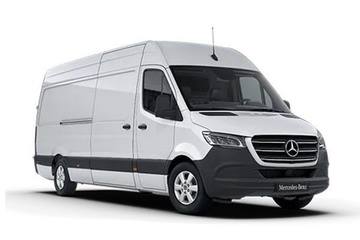

En 2018, Mercedes-Benz a lancé la troisième génération du véhicule utilitaire Sprinter. Ce modèle est décliné en 6 variantes de carrosserie et propose deux motorisations : 2,1 litres et 3 litres. Cet article détaille l'affectation des fusibles et des relais du Mercedes-Benz Sprinter W907 / W910 (troisième génération, nom de code VS30). Années de production : 2018, 2019, 2020, 2021, 2022, 2023.
Vous trouverez ci-dessous les emplacements, les descriptions et les illustrations des boîtes à fusibles. Les circuits de l'« **Allume-cigare** » et du « **Démarreur** » sont indiqués en gras.
Dans l'habitacle
L'habitacle abrite quatre boîtes à fusibles chargées de protéger les différents circuits électriques du véhicule.
Boîte à fusibles n° 1

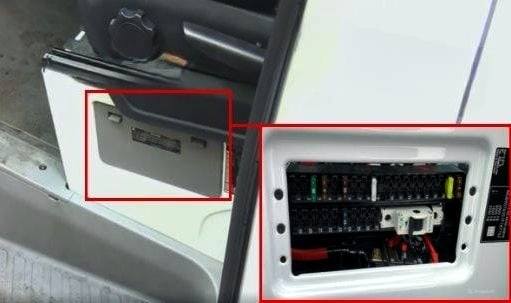

Elle est située sous le siège conducteur, derrière le cache de protection.

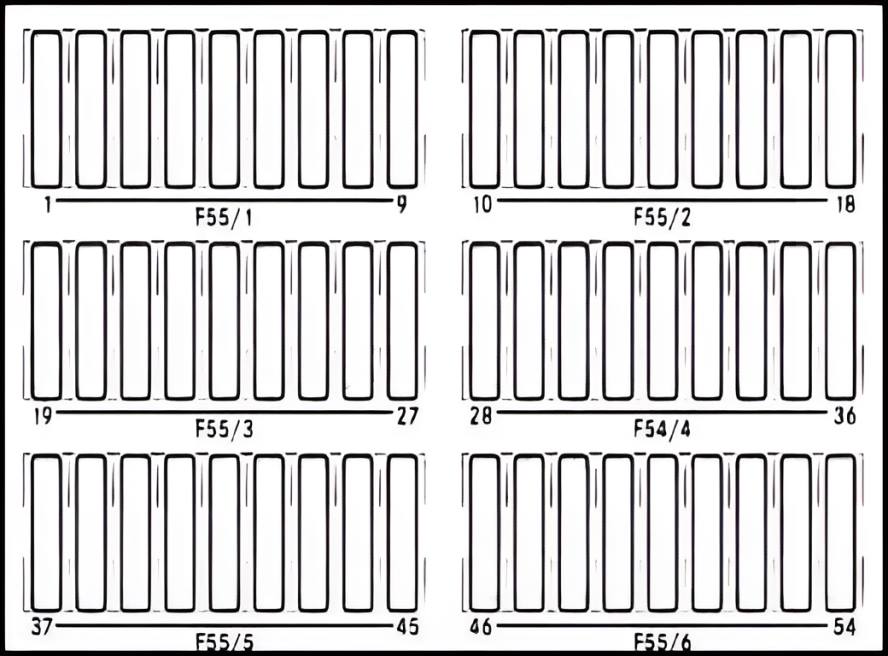

Schéma d'implantation
N° | Affectation | Calibre
Platine de fusibles F55 / 1
1. | Témoin lumineux supplémentaire | 10 A
2. | Essuie-glace arrière droit | 15 A
3. | Transmission intégrale | 30 A
4. | Bornier de raccordement électrique | 25 A
5. | Réglage électrique du siège conducteur | 25 A
6. | Siège conducteur chauffant | 10 A
7. | Réglage lombaire du siège conducteur | 25 A
8. | Système de surveillance de la pression des pneus | 5 A
9. | Aide au stationnement, caméra de recul (RVC) | 5 A
Platine de fusibles F55 / 2
10. | Prise d'attelage (côté droit) | 25 A
11. | Calculateur d'attelage de remorque | 15 A
12. | Prise d'attelage (côté gauche) | 25 A
13. | Calculateur de prise de remorque | 15 A
14. | Module multifonction (MPM) | 25 A
15. | Module multifonction (MPM) | 25 A
16. | Soufflante de compartiment arrière | 25 A
17. | Chauffage additionnel | 20 A
18. | Boîte de vitesses automatique, pompe à huile auxiliaire | 15 A
Platine de fusibles F55 / 3
19. | Chauffage auxiliaire et borne 15 de la batterie secondaire | 15 A
20. | Batterie auxiliaire | 5 A
21. | Lunette arrière chauffante gauche | 15 A
22. | Lunette arrière chauffante droite | 15 A
23. | Hayon hydraulique / Benne basculante (pré-équipement) | 7,5 A
24. | Bornier de raccordement électrique | 15 A
25. | Relais de ventilateur de toit | 5 A
26. | Signalisation spéciale | 7,5 A
27. | Lunette arrière dégivrante | 30 A
Platine de fusibles F55 / 4
28. | Porte latérale coulissante gauche | 15 A / 30 A
29. | Porte latérale coulissante droite | 15 A / 30 A
30. | Boîtier de commutation d'antenne | 5 A
31. | Boîte de vitesses automatique | 7,5 A
32. | Boîte de vitesses automatique | 10 A
33. | Servomoteur d'assistance au freinage | 30 A
34. | Relais d'avertisseur sonore, pré-équipement camping-car | 15 A / 30 A
35. | Feu à éclats d'avertisseur sonore 15 A / 30 A ou remorque 30 A
36. | Remorque | 30 A
Platine de fusibles F55 / 5
37. | Marchepied électrique gauche | 10 A
38. | Marchepied électrique droit | 10 A
39. | Avertisseur sonore et marchepieds électriques gauche/droit | 5 A
40. | Boîte de vitesses automatique (NAT2) | 10 A
41. | Borne 15, signalisation spéciale | 5 A
42. | Rétroviseur intérieur avec écran d'affichage, caméra de recul (RVC) | 5 A
43. | Prise de courant (cabine) | 15 A
44. | Prise de courant (montant D gauche) | 15 A
45. | Prise de courant (montant D droit) | 15 A
Platine de fusibles F55 / 6
51. | Prise USB gauche | 5 A / 7,5 A
52. | Prise USB droite | 5 A / 7,5 A

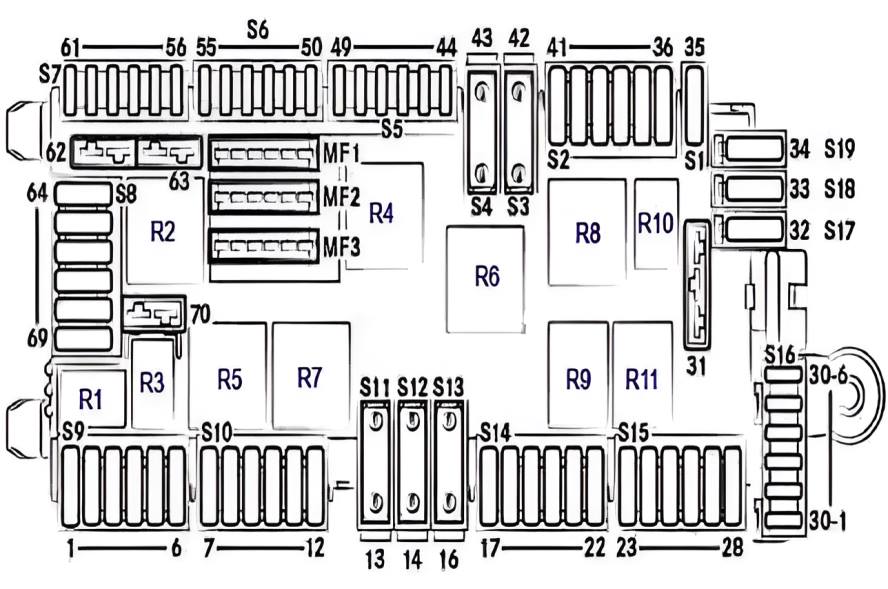

Boîte à fusibles n° 2
Elle est située derrière la garniture de l'espace aux jambes côté passager. Pour y accéder, dévissez les deux vis de fixation, puis retirez le cache et la garniture.
Schéma d'implantation
N° | Affectation | Calibre
R1. | Réserve | 30 A
R2. | Borne 87, moteur | 50 A
R3. | Borne 87, calculateur de groupe motopropulseur (CPC) | 30 A
R4. | Borne 15-1 | 40 A
R5. | Essuie-glace (marche/arrêt) | 40 A
R6. | Réserve | 40 A
R7. | Essuie-glace (vitesse) | 40 A
R8. | Borne 50, « Démarreur » | 40 A
R9. | Borne 15R (véhicules sans batterie auxiliaire) | 50 A
R10. | Borne 15-2 | 30 A
R11. | Borne 15R (véhicules sans batterie auxiliaire) | 50 A
Platine de fusibles MF1
15-1. | Bloc du système ESP, transmission intégrale, suspension pneumatique, calculateur CPC, calculateur moteur | 5 A
Platine de fusibles MF2
15-2. | Coupure de l'avertisseur de recul, prise de force, régulation du régime moteur, capteur actif d'assistance au freinage, correcteur d'assiette des phares, phares halogènes, tachygraphe, ligne de retour, relais borne 15 | 5 A
Platine de fusibles MF3
30-T. | Borne 15, relais de tension minimale ; combiné d'instruments, prise DIN, pompe à huile centrale, tachygraphe, caméra multifonction | 7,5 A
Platine de fusibles S9
1. | Emplacement vide
2. | Calculateur de groupe motopropulseur (CPC) | 10 A
3. | Calculateur moteur (OM642 / OM651 / M274) | 10 A
4. | Prise DIN (cabine) | 7,5 A
5. | Calculateur de groupe motopropulseur (CPC) | 10 A
6. | Ventilateur de refroidissement moteur (sauf moteur OM654) | 5 A
Platine de fusibles S10
7. | Boîte de vitesses automatique | 30 A
8. | Calculateur de carrosserie | 30 A
9. | Calculateur de carrosserie | 30 A
10. | Chauffage du catalyseur SCR | 30 A
11. | Unité de commande de toit | 15 A
12. | Pompe d'injection AdBlue / SCR | 15 A
Platine de fusibles S11
13. | Boîte de vitesses automatique (NAT3) | 60 A
Platine de fusibles S12
14. | Électrovannes ESP (véhicules avec frein de stationnement électrique) | 25 A / 40 A
Platine de fusibles S13
16. | Pompe ESP | 60 A
Platine de fusibles S14
17. | Calculateur de carrosserie | 30 A
18. | Calculateur de carrosserie | 30 A
19. | Bornier de raccordement électrique pour carrossier | 10 A
20. | Calculateur de porte passager | 25 A
21. | Calculateur de porte conducteur | 25 A
22. | Calculateur de suspension pneumatique (LFA) | 10 A
Platine de fusibles S15
23. | Calculateur de soufflante | 25 A
24. | Prises USB (tableau de bord, boîte à gants) ; convertisseur de tension 115 V / 230 V | 7,5 A
25. | Fusible de l'« **Allume-cigare** » (console centrale) | 15 A
26. | Prise de courant du système d'information | 15 A
27. | Convertisseur de tension 115 V / 230 V | 25 A
28. | Embrayage électromagnétique ; antenne ; convertisseur de tension 115 V / 230 V | 7,5 A
Platine de fusibles S16
30-1. | Emplacement vide
30-2. | Emplacement vide
30-3. | Verrouillage centralisé | 5 A
30-4. | Système d'alarme antivol (EDW) | 5 A
30-5. | Emplacement vide
30-6. | Calculateur de contacteur d'allumage électronique (EZS) | 10 A
31. | Démarrage, contact relais de borne 15-II | 25 A
Platine de fusibles S17
32. | Emplacement vide
Platine de fusibles S18
33. | Capteur de stabilisation de tension (SEB) | 5 A
Platine de fusibles S19
34. | Module électronique d'éclairage interior | 10 A
Module S1
35. | Advanced Caravanning (ACU) - Camping-car | 7,5 A
Module S2
36. | Unité de commande de climatisation | 5 A
37. | Verrouillage électrique de la colonne de direction (ELV) | 5 A
38. | Module de colonne de direction (SCSM) | 10 A
39. | Autoradio, navigation, antenne | 10 A
40. | Feux de détresse / Clignotants | 5 A
41. | Système multimédia (MBUX / NTG6), pré-équipement radio | 25 A
Module S3
42. | Réserve
Module S4
43. | Feux de position arrière
Module S5
44. | Panneau de commande du système multimédia | 5 A
45. | Interface pour téléphone mobile sans fil (WMI) / Support de charge par induction | 5 A
46. | Module d'interface multimédia (MMI) | 7,5 A
47. | Module de communication (UMTS / LTE) | 5 A
48. | Télécommande de chauffage autonome (Telestart) | 5 A
49. | Écran central | 5 A
Module S6
50. | Projecteur supplémentaire gauche (carrosserie plateau) | 5 A
51. | Projecteur supplémentaire droit (carrosserie plateau) | 5 A
52. | Calculateur d'airbag | 7,5 A
53. | Prise de diagnostic (OBD) | 5 A
54. | Alimentation en tension des relais | 5 A
55. | Calculateur moteur (Diesel OM651) | 7,5 A
Module S7
57. | Capteur de particules (FAP) | 10 A
58. | Vanne de recyclage des gaz d'échappement (EGR) (OM642 / OM651) | 10 A
59. | Sonde NOx amont/aval (sauf moteur OM654) | 15 A
60. | Sonde lambda | 10 A
61. | Gestion moteur M274 / OM642 / OM651 | 7,5 A
H2. | Réserve
62. | Calculateur moteur (sauf moteur OM654) | 15 A
63. | Calculateur moteur (M274) | 20 A / 25 A
S8. | Réserve
64. | Calculateur de carrosserie | 30 A
65. | Calculateur de carrosserie | 30 A
66. | Ventilateur de toit | 15 A
67. | Calculateur de pompe à carburant (FSCM) | 25 A
68. | Projecteur à LED droit | 15 A
69. | Projecteur à LED gauche | 15 A
H2. | Réserve
70. | Essuie-glace avant | 30 A

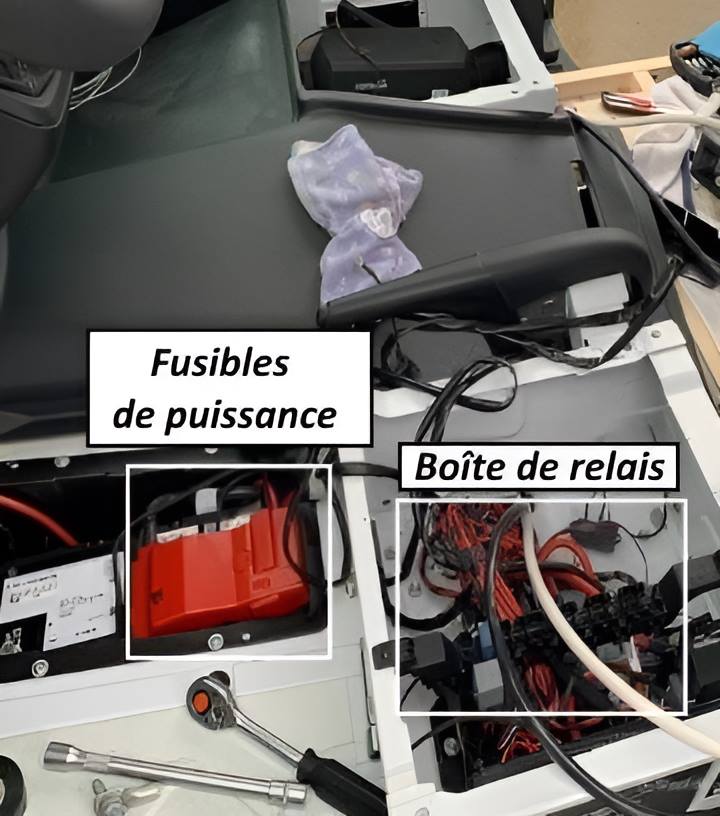

Fusibles de puissance et boîte de relais

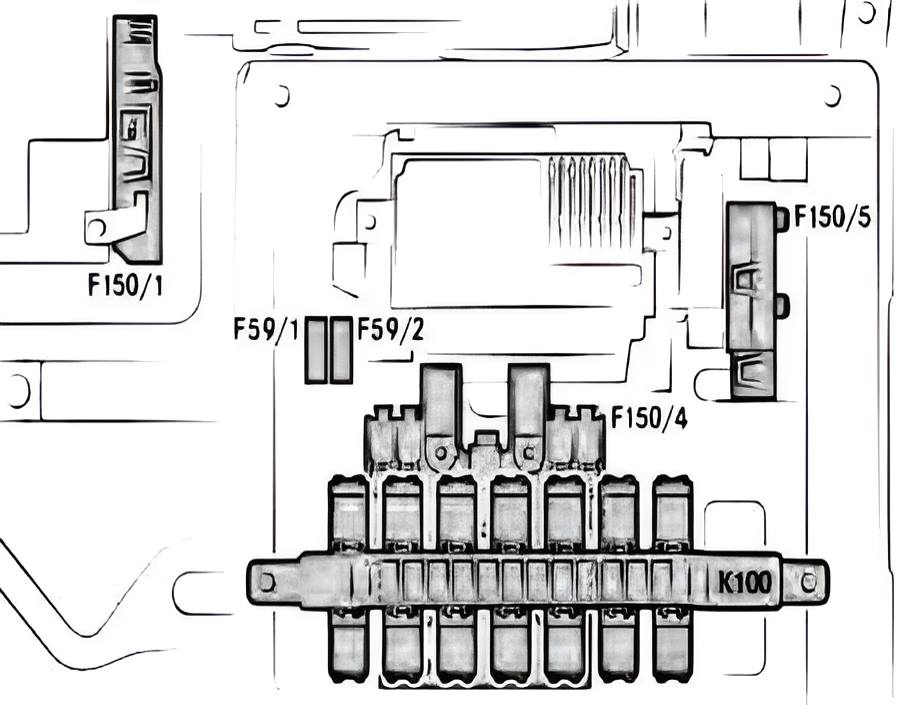

Une barrette de fusibles principaux (fusibles de puissance) se situe directement sur la borne positive de la batterie.
Schéma d'implantation
N° | Affectation | Calibre
Platine F150/1 (MFB-1)
1. | Capteur de charge de la batterie
2. | Non utilisé
3. | Boîte à fusibles principale (MFB-2)
4. | Distributeur de courant, borne 30 (F30-1 à F30-6) | 50 A
5. | Chauffage d'appoint électrique (PTC) | 125 A
Platine F150/4 (MFB-2)
1. | Borne 30T, boîte à fusibles sous le siège conducteur (F55/1 à F55/6) | 125 A
2.| Direction assistée électrique | 125 A
3. | Alternateur | 300 A
4. | Alternateur | 400 A
5. | Distributeur de courant principal (PDC), FB-P | 175 A
6. | Boîtier de préchauffage (GZE) | 80 A
7. | Ventilateur de refroidissement (radiateur) | 40 A / 70 A / 80 A
8. | Fusibles principaux | 100 A
9. | Emplacement vide
10. | Climatisation du compartiment arrière | 25 A / 50 A / 100 A
11. | Batterie auxiliaire / Relais de couplage de batterie / Ralentisseur sans batterie auxiliaire | 100 A / 150 A
12. | Suspension pneumatique (LFA) | 40 A
13. | Pare-brise chauffant | 80 A
Platine F150/5 (MFB-ZB)
1. | Ralentisseur | 100 A
2. | Hayon hydraulique / Benne basculante (pré-équipement) | 250 A
3. | Batterie auxiliaire
4. | Relais de couplage / coupure de batterie | 150 A
5. | Prise de courant, convertisseur de tension | 60 A
6. | Chauffage additionnel | 25 A
Platines F59/1 et F59/2
1. | Pare-brise chauffant (côté gauche) | 40 A
2. | Pare-brise chauffant (côté droit) | 40 A

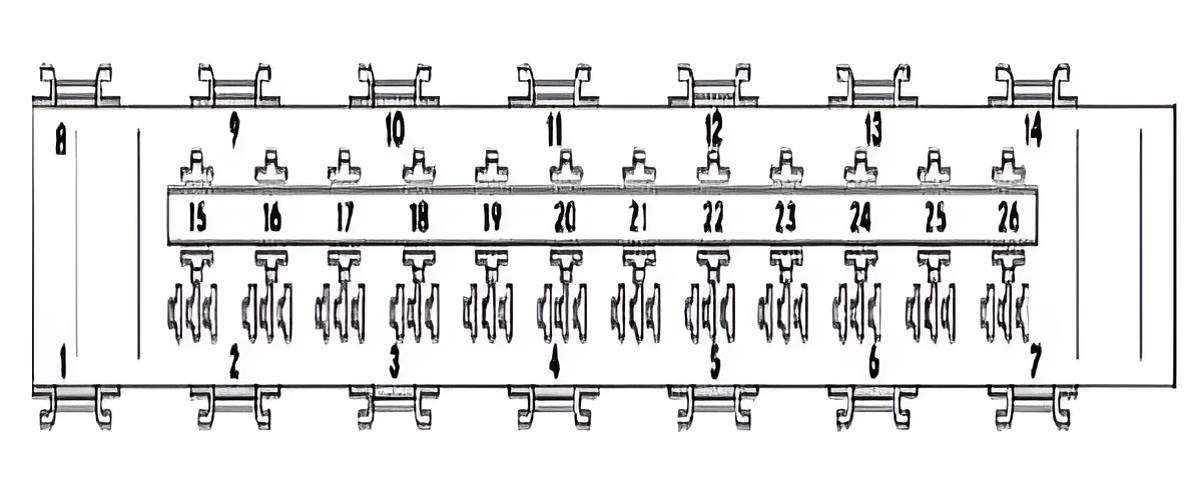

Le boîtier de relais est situé sous le siège conducteur.
Schéma d'implantation
N° | Fonction
1. | Pare-brise chauffant
2. | Borne 15
3. | Lunette arrière dégivrante
4. | Prises de courant arrière
5. | Éclairage intérieur
6-14. | Rétroviseurs extérieurs
Mini-relais
15. | Essuie-glace arrière droit
16. | Bornier de raccordement carrossier
17. | Contacteur de feu de marche arrière
18. | Ventilateur de toit
19. | Pompe à huile auxiliaire
20. | Marchepied électrique droit 1/2
21. | Marchepied électrique droit 1/2
22. | Marchepied électrique gauche 1/2
23. | Marchepied électrique gauche 1/2
24. | Système de signalisation spéciale
25. | Avertisseur lumineux et sonore
26. | Hayon élévateur
Vidéo explicative pour accéder aux boîtiers de distribution de courant.
