Le Mercedes-Benz GLK est, comme son appellation l'indique, un SUV compact haut de gamme. Présenté en 2008 au salon de l'automobile de Pékin, il a été lancé conjointement avec son concurrent direct, l'Audi Q5. Ce document détaille l'affectation des fusibles et des relais pour le Mercedes GLK Type X204 (première génération ; motorisations 300, 350, 220). Années de production : 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtiers de fusibles. Les mentions relatives à l'« allume-cigares » et au « démarreur » sont mises en évidence en caractères gras.

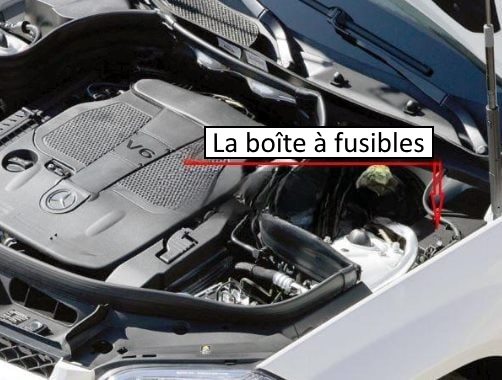

Dans le compartiment moteur

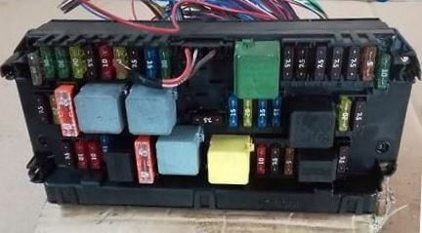

Le boîtier de fusibles principal est situé du côté droit du compartiment moteur. Un boîtier de fusibles de puissance se trouve également à proximité de la batterie.
Accès : Débrancher les câbles (2). Appuyer sur les languettes de maintien (1).
Illustration à titre d'exemple.
Schéma d'affectation
N° | Intensité (A) | Affectation
J. | Borne 15
K. | Borne 15R
L. | Emplacement libre (réserve)
M. | Borne 50, démarreur
N. | Borne 87, gestion moteur
O. | Avertisseur sonore (klaxon)
P. | Véhicules avec motorisation 156, 272, 276 : relais de la pompe à air secondaire (rinçage du catalyseur)
Q. | Fonction « ECO Start-Stop » : relais du motoventilateur de radiateur d'huile
R. | Borne 87, châssis
1. | 25A | Calculateur de régulation de comportement dynamique ESP (N30/4)
2. | 30A | Calculateur de porte avant gauche (N69/1)
3. | 30A | Jusqu'au 31/03/2010 : calculateur de porte avant droite (N69/2)
4. | 7,5A | Véhicules avec motorisation 271, 272 jusqu'au 31/08/2008 : calculateur de pompe à carburant (N118) ou 7,5A | Véhicules avec motorisation 156 : calculateur de pompe à carburant gauche et droite (N118/3) ou 7,5A | Véhicules avec motorisation 642 et code équipement (U41) Filtre à carburant avec décanteur d'eau et pack d'entretien du système de lubrification, moteur 651 : capteur d'eau dans le filtre à carburant avec élément chauffant (B76/1) ou 20A | Calculateur des projecteurs (N71/1) ou 7,5A | Véhicules avec motorisation 651 jusqu'au 31/05/2010 ou motorisation 646 avec code équipement (71o) Installation optionnelle d'un filtre à carburant réchauffé : calculateur de filtre à carburant et capteur d'eau avec élément chauffant (N33/7)
5. | 7,5A | Calculateur SAM (module d'acquisition et de commande des signaux) avec boîtier de fusibles et relais arrière (N10/2) ou 7,5A | Véhicules avec motorisation 156 et code équipement Black Series (P98) à partir du 01/07/2011 : relais du circuit de refroidissement de la boîte de vitesses à l'arrière (K36/3) ou 7,5A | À partir du 01/12/2009 : commutateur d'éclairage extérieur (S1)
6. | 10A | Véhicules à motorisation diesel : calculateur CDI (N3/9) ou 10A | Véhicules à motorisation essence : calculateur ME (N3/10)
7. | 20A | Alimenté via le relais de démarreur, borne 50 (N10/1kM) : démarreur (M1)
8. | 7,5A | Calculateur des systèmes de retenue (N2/10)
9. | 15A | Prise de courant de la boîte à gants, fusible d'allume-cigares Mercedes GLK X204
10. | 30A | Valable pour le type 204.9 : moteur d'essuie-glaces (M6/1)
11. | 7,5A | Valable pour les véhicules avec code (523) système audio MB Audio 20, ou code (510) Audio 20 avec changeur CD, ou code (525) système audio MB Audio 50 APS, ou code (511) Audio 50 APS avec changeur DVD, ou code (527) COMAND APS avec lecteur DVD simple (avec navigation), ou code (512) COMAND APS avec changeur DVD, ou à partir du 01/06/2009 pour le code (528) COMAND avec changeur DVD : écran du système audio/COMAND (A40/8), platine de commande du système audio/COMAND (A40/9) ou 7,5A | Véhicules avec code (509), module de navigation : support de module de navigation (A2/30-1)
12. | 7,5A | Clavier de commande de climatisation (N22/7) ou 7,5A | Véhicules type 204.0/2 jusqu'au 28/02/2011, type 204.9 : platine de commande supérieure (N72/1)
13. | 7,5A | Calculateur de module de tube enveloppe (colonne de direction) (N80) ou 7,5A | Valable à partir du 01/03/2011 pour les véhicules avec code (238) Assistant de maintien de voie actif, code (476) Assistant de maintien de voie, code (513) Assistant de limitation de vitesse ou code (608) Assistant adaptatif des feux de route : caméra multifonction (A40/11)
14. | 7,5A | Calculateur de régulation de comportement dynamique ESP (N30/4)
15. | 7,5A | Calculateur des systèmes de retenue (N2/10)
16. | 5A | Type 204.0/2 jusqu'au 31/05/2009 : prise de diagnostic (X11/4) ou 5A | Pour les véhicules avec boîte de vitesses 722 : module de sélecteur électronique (N15/5)
17. | 30A | Véhicules avec code (413) Toit ouvrant panoramique en verre ou 30A | Type 204.0/2/3 avec code (414) Toit ouvrant relevable en verre à commande électrique
18. | 7,5A | Type 204.0/2 à partir du 01/03/2011, Type 204.3 : platine de commande supérieure (N72/1) ou 7,5A | Pour les véhicules de type 204.0/2 jusqu'au 28/02/2011, Type 204.9 : connecteur du bus LIN climatisation/planche de bord (Z68/2) ou 7,5A | Connecteur de faisceau habitacle/feux arrière (X18)
19. | 20A | Verrouillage électronique de la direction (ELV) (N26/5) ou contacteur d'allumage électronique (EZS) (N73)
20. | 40A | Calculateur de régulation de comportement dynamique ESP (N30/4)
21. | 7,5A | Pour type 204.0/2 jusqu'au 28/02/2011, type 204.9 jusqu'au 31/05/2011 : contacteur de feux stop (S9/1) ou 7,5A | Contacteur d'éclairage de boîte à gants (S17/9) ou 7,5A | Valable pour les véhicules avec code (U18), détection automatique de siège enfant (AKSE) ou 7,5A | Valable pour les véhicules avec code (498), version Japon : alimentation de la prédisposition pour le système de télépéage électronique (F34/5)
22. | 15A | Motoventilateur de refroidissement avec régulateur intégré (M4/7) ou 15A | Connecteur de faisceau habitacle/moteur (X26)
23.| 20A | Connecteur de faisceau habitacle/moteur (X26) ou 20A | Pour les véhicules à motorisation diesel : calculateur SAM arrière (N10/2)
24. | 15A | Pour les véhicules avec motorisation 642 : servomoteur des volets de radiateur (Y84) ou 15A | Pour les véhicules avec motorisation 646 : calculateur CDI (N3/9)
25. | 15A | Pour les véhicules avec motorisation 156, 271, 272, 274, 276 : calculateur ME (N3/10) ou 15A | Pour les véhicules avec motorisation 651 : sonde lambda en amont du catalyseur (G3/2) ou 15A | À partir du 01/06/2010, pour type 204.3 avec motorisation 651 et code (P84) Sport Edition : calculateur de sonorité d'échappement (N12)
26. | 20A | Véhicules avec code (523) système audio MB Audio 20 ou code (510) Audio 20 avec changeur CD ou 20A | Véhicules avec code (525) système audio MB Audio 50 APS ou code (511) Audio 50 APS avec changeur DVD ou 20A | Véhicules avec code (527) COMAND APS avec lecteur DVD simple (avec navigation) ou code (512) COMAND APS avec changeur DVD ou à partir du 01/06/2009 pour code (528) COMAND avec changeur DVD
27. | 7,5A | Contacteur d'allumage électronique (EZS) (N73) et 7,5A | Pour les véhicules à motorisation diesel : calculateur CDI (N3/9) ou pour les véhicules à motorisation essence : calculateur ME (N3/10)
28. | 7,5A | Combiné d'instruments (A1)
29. | 10A | Bloc optique avant droit (E2)
30. | 10A | Bloc optique avant gauche (E1) ou 10A | Véhicules avec motorisation 642 : connecteur de faisceau habitacle/moteur (X26)
31A. | 15A | Alimenté par le relais d'avertisseur sonore (N10/1 kO) : avertisseurs sonores (klaxons) gauche et droit
31B. | 15A | Alimenté par le relais d'avertisseur sonore (N10/1 kO) : avertisseurs sonores (klaxons) gauche et droit
32. | 40A | Pour les véhicules avec motorisations 156, 271, 272, alimenté par le relais de pompe à air secondaire (N10/1 kP) : pompe à air électrique (M33)
33. | 10A | Pour les véhicules avec boîte de vitesses 722.6 : calculateur de gestion de boîte automatique (EGS) (N15/3) ou 10A | Pour les véhicules avec boîte de vitesses 722.9 : unité de commande intégrée de boîte automatique (VGS) (Y3/8)
34. | 7,5A | Pour les véhicules équipés des motorisations 274, 276 : calculateur de pompe à carburant (N118) ou 7,5A | Valable pour les véhicules équipés des motorisations 271, 272, 651 à partir du 01/06/2009, motorisation 642 à partir du 01/12/2009 : calculateur de pompe à carburant (N118)
35. | 5A | Calculateur de régulation de comportement dynamique ESP (N30/4)
36. | 7,5A | Véhicules avec code (233) Distronic Plus ou 7,5A | Véhicules type 204.902/982/984 : direction paramétrique électrohydraulique (A91/1)
Dans l'habitacle
La platine de fusibles est située du côté gauche, sur le flanc de la planche de bord, derrière le cache en plastique.

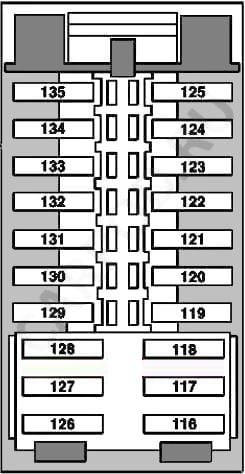

Plan d'affectation
N° | Intensité (A) | Description
116. | 30A | Jusqu'au 31/05/2009 pour les véhicules avec code (275) Siège conducteur à réglage électrique, colonne de direction et rétroviseurs avec fonction Mémoire
117. | 15A | Jusqu'au 31/05/2009 pour les véhicules de type 204.0/2 avec code (483) Calculateur du système d'amortissement adaptatif (ADS)
118. | Emplacement libre (réserve)
119. | 7,5A | Jusqu'au 31/05/2009 pour les véhicules avec code (581) Climatisation automatique : moteur de soufflante arrière (M2/1) ou 7,5A | Jusqu'au 01/06/2012 pour les véhicules avec code (255) AMG Performance Media
120. | Emplacement libre (réserve)
121. | Emplacement libre (réserve)
122. | Emplacement libre (réserve)
123. | 10A | Pour les véhicules de type 204.0/2/3 avec code (443) Chauffage du volant ou code (476) Assistant de maintien de voie
124. | Emplacement libre (réserve)
125. | Emplacement libre (réserve)
126. | 30A | Jusqu'au 31/05/2009 pour les véhicules avec code (242) Siège passager avant à réglage électrique avec fonction Mémoire
127. | Emplacement libre (réserve)
128. | Emplacement libre (réserve)
129. | 20A | Jusqu'au 31/05/2009 pour les véhicules avec motorisation 156 : relais du motoventilateur de radiateur d'huile (K25)
130-135. | Emplacements libres (réserve)
Dans le coffre à bagages

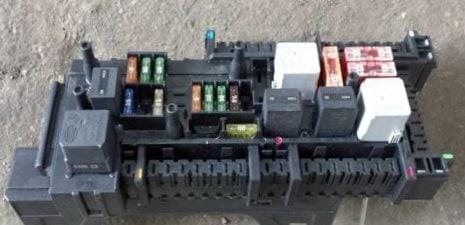

Le boîtier de fusibles est logé dans le cuvelage de la roue de secours, dissimulé derrière un cache en plastique.
Vidéo explicative illustrant l'accès à la platine de fusibles.
Illustration à titre d'exemple.
Schéma d'affectation
N° | Affectation | Intensité (A)
F37. | Système de retenue (SRS) | 5A
F38. | Moteur d'essuie-glace arrière | 15A
F39. | Moteur de hayon électrique gauche | 30A
F41. | Jusqu'au 03/2010 : moteur de hayon électrique droit | 30A
F42. | Module d'alimentation en carburant (fusible de pompe à carburant Mercedes GLK) | 20A
F43. | 7,5A
F44. | 30A
F45. | 30A
F46. | 7,5A
F49. | Dégivrage de la lunette arrière | 40A
F50. | Système de retenue (SRS) | 50A
F51. | 50A
F53. | Équipement électrique pour remorque | 15A
F54. | Équipement électrique pour remorque | 7,5A
F56. | Équipement électrique pour remorque | 15A
F57. | Équipement électrique pour remorque | 20A
F58. | Équipement électrique pour remorque | 20A
F59. | Système d'aide au stationnement (Parktronic) | 7,5A
F60. | Pompe pneumatique pour sièges multicontours | 7,5A
F61. | Moteur électrique d'ouverture/fermeture du hayon | 40A
F62. | 30A
F63. | 30A
F67. | Amplificateur du système audio | 30A
F69. | 20A
F70. | Calculateur de contrôle de la pression des pneus (TPMS) | 5A
F71. | Fusible d'allume-cigares GLK 300, 350, 220 (Type X204) | 15A
F73. | 7,5A
F74. | Système d'accès sans clé (Keyless-Go) | 15A
F75. | Chauffage autonome (chauffage d'appoint) | 20A
F76. | Prise de courant pour équipements spéciaux | 15A
F81. | Interface multimédia | 5A
F82. | Téléphonie | 5A
F83. | 7,5A
F84. | 7,5A
F86. | Lecteur DVD | 7,5A
F87. | Système d'appel d'urgence (eCall) | 7,5A
F89. | Équipement électrique pour remorque | 20A
3. | Relais de dégivrage de la lunette arrière
5. | Relais d'essuie-glace arrière
6. | Relais de réglage électrique des sièges
