La classe GLA de Mercedes-Benz est un mini-crossover luxueux que l'entreprise allemande produit en Europe depuis décembre 2013. Il a été présenté au salon de l'automobile de Francfort en 2013. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe GLA X156 (première génération) 2013, 2014, 2015, 2015, 2016, 2017, 2018, 2019 et 2020 années-modèles avec les désignations GLA180, GLA200, GLA220, GLA250, GLA 45 AMG.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

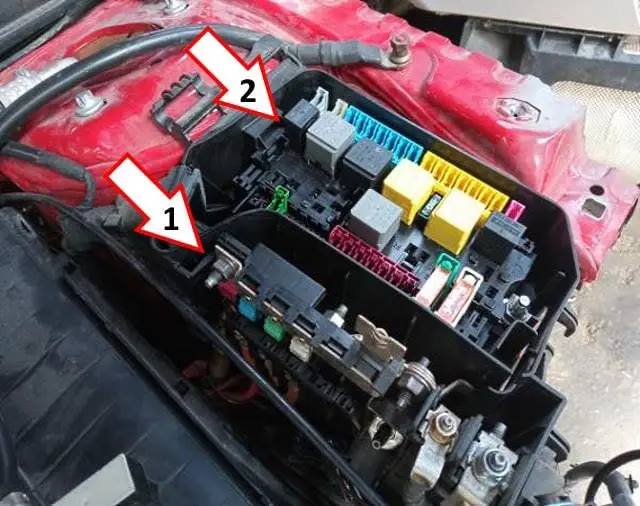

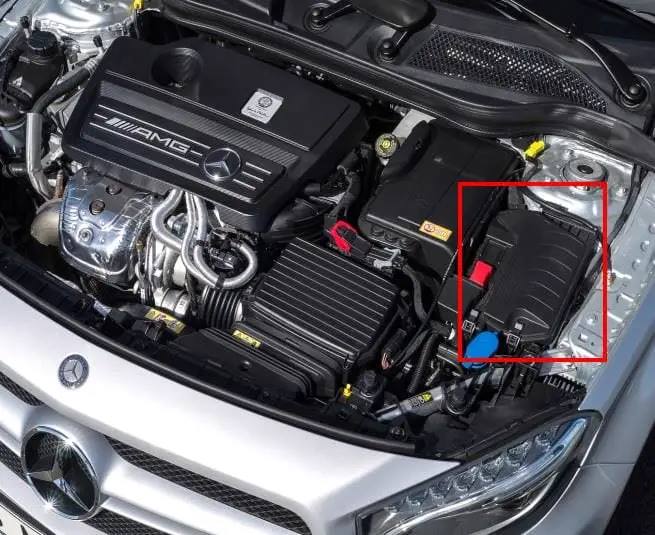

La boîte à fusibles se trouve sur le côté gauche du compartiment moteur.
Elle se compose de deux parties.
Schémas

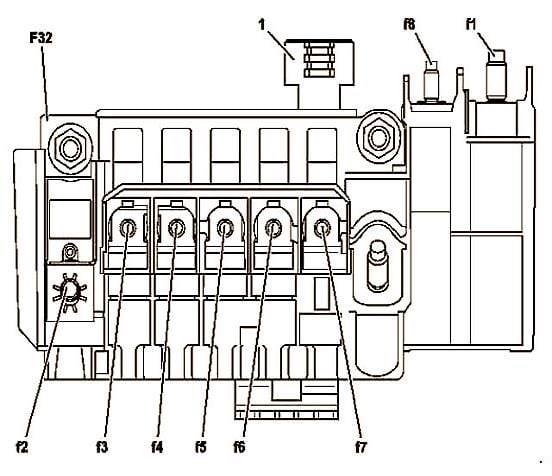

Section 1
N° | Fusible | Ampères
F1. | Générateur 300A ou type 242.890 : Appareil de commande de convertisseur de tension continue | 400A
F2. | Boîte à fusibles limousine (essence) | 200A
Boîte à fusibles limousine (diesel) | 250A
F3. | Boîtier de commande de la direction assistée électrique | 100A
F4. | Boîtier de commande SAM | 40A
F5. | Moteur de ventilateur | 80A
F6. | Moteur 607 : calculateur de chauffage du carburant | 70A
F7. | Moteur 607 : calculateur de chauffage supplémentaire de régénération du DPF | 125A
F8. | Moteurs : 651, 607 : module d'étage final de bougies de préchauffage | 100A
F32k1. Relais de découplage

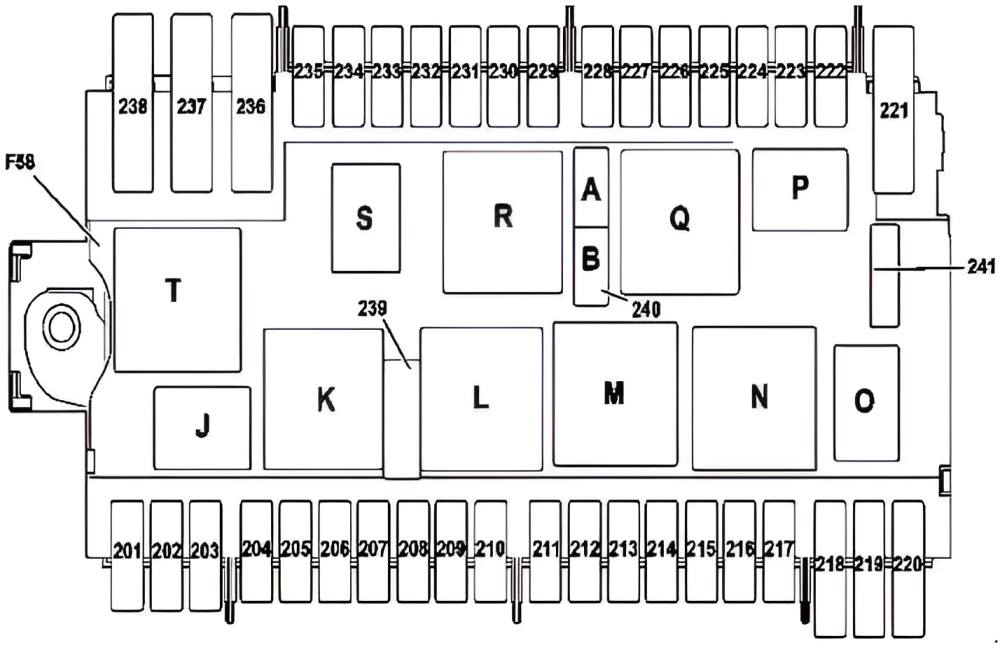

Section 2
N° | Affectation des relais
J. | Relais d'avertisseur sonore
K. | Relais de vitesse des essuie-glaces 1/2
L. | Relais marche/arrêt des essuie-glaces.
M. | Relais pour la borne 87C (type 242.890) / Relais pour le démarreur borne 50
N. | Relais pour la borne 87M
O. | Relais de l'appareil de commande du frein de stationnement borne 87 (type 242.890) / relais de la pompe de circulation de l'huile de refroidissement de la boîte de vitesses
P. | Relais de remplacement
Q. | Relais d'alimentation de la pompe à dépression du servofrein (type 242.890) / relais pour la borne 15 (non protégé)
R. | Relais pour la borne 15
S. | Relais borne 87
T. | Relais pour pare-brise chauffant
N° | Fusible | Ampères
201. | sirène d'alarme | 5A
202. | unité de commande pour chauffage autonome 20A ou type. 242.890 : Borne de relais 87 de l'appareil de commande pour le blocage du stationnement | 5A
203. | unité de phares avant droite 15A ou appareil de commande de la boîte de vitesses (type 242.890) | 5A
204. | unité de contrôle électronique de la stabilité | 25A
205. | klaxon (gauche et droit) | 15A
206. | Moteur 651 : Appareil de commande CDI ou type 242.890 : appareil de commande de la boîte de vitesses, relais pour circuit à bornes 87M, relais pour pompe à dépression du servofrein | 5A
207. | type 242.890 : vanne d'arrêt de refroidissement de la batterie haute tension, appareil de commande pour le blocage de parking ou diesel : relais pour le circuit de la borne 87M | 5A
208. | relais borne 87 (moteurs : 133, 607) 7,5A ou moteur de ventilateur (type 242.890) | 5A
209. | unité de phares avant gauche 15A ou réserve (type 242.890)
210. | relais pour pare-brise chauffant 5A ou type 176 à partir du 01.09.2015, type 246 à partir du 03.11.2014 : ballast de démarreur
211. | appareil de commande GNC (type 242.848) 7,5A ou pompe de circulation du circuit de chauffage (type 242.890) | 15A
212. | moteurs 133, 270 : cosse de la borne de circuit 87M3 ou moteur 651 : Vanne de commutation de dérivation du radiateur de recyclage des gaz d'échappement, élément chauffant du tuyau de ventilation, élément chauffant du thermostat de refroidissement ou moteur 607 : calculateur CDI, servomécanisme de régulation de la pression de suralimentation, sonde lambda en amont du catalyseur ou type 242.890 : entraînement électrique et pompe de charge du liquide de refroidissement | 15A
213. | type 242.890 : pompe de refroidissement 1 pour le refroidissement de la batterie ou des moteurs 133, 270, 651 : Terminaison de câble borne 87. ou moteur 607 : sonde à effet Hall pour arbre à cames, sonde lambda après catalyseur, calculateur CDI, vanne de dosage | 15A
214. | Moteurs 133, 270, 651 : Terminaison de câble borne 87 10A ou type 242.890 : pompe de refroidissement 2 refroidissement de la batterie | 15A
215. | moteurs à essence : bobines d'allumage cylindres 1/2/3/4 ou moteur 607 : calculateur CDI, vanne de dosage, servomécanisme pour régulation de la pression de suralimentation ou moteur 651 : Soupape de dosage 20A ou type 242.890 : calculateur de blocage de boîte de vitesses, unité de gestion thermique 5A ou type 242.890 à partir du 03.11.2014 : distributeur haute tension | 5A
216. | moteur 607 : appareil de commande de la boîte de vitesses / moteurs à essence : appareil de commande ME | 5A
217. | boîte de vitesses 724 : calculateur de commande de boîte de vitesses à double embrayage entièrement intégré | 25A
218. | unité de contrôle électronique de la stabilité | 5A
219. | type 242.890 : unité de commande pour blocage de stationnement | 5A
220. | Boîte de vitesses 724 : Pompe de circulation de refroidissement d'huile pour système de refroidissement d'huile de commande | 10A
221. | type 242.890 : pompe à vide | 40A
222. | type 242.890 : Compresseur électrique de climatisation | 7,5A
223. | remplacement
224. | module de commande électrique COLLISION PREVENTION ASSIST, DISTRONIC | 7,5A
225. | type 242.890 : module de commande de boîte de vitesses | 5A
226. | type 242.848 : module de commande GNC ou type 242.890 : module de commande de l'électronique de puissance et module de commande du chargeur | 5A
227. | type 242.890 : module de commande de l'électronique de puissance | 5A
228. | type 242.890 : générateur de son de véhicule électrique | 5A
229. | module de phares avant gauche | 5A
230. | module de commande pour système électronique de régulation du trafic | 5A
231. | bloc optique avant droit | 5A
232. | module de commande des phares | 15A
233. | remplacement
234. | Moteur 607 : module de commande de boîte de vitesses 5A ou type 242.890 : distributeur haute tension | 10A
235. | moteur 607 : moteur de ventilateur, entraînement de store de radiateur ou moteur 133 : pompe de circulation de l'intercooler | 7,5A
236. | module de commande SAM | 40A
237. | Module de contrôle électronique de la stabilité | 40A
238. | pare-brise chauffant | 50A
239. | relais de fonctionnement des essuie-glaces 1/2 | 30A
240A. | Relais pour borne de démarreur 50 25A ou type 242.890 : module de commande de boîte de vitesses | 7.5A
240B. | autoportant : relais borne 15 | 25A
241. | type 242.890 : chauffage électrique installation haute tension | 7.5A
À l'intérieur du véhicule

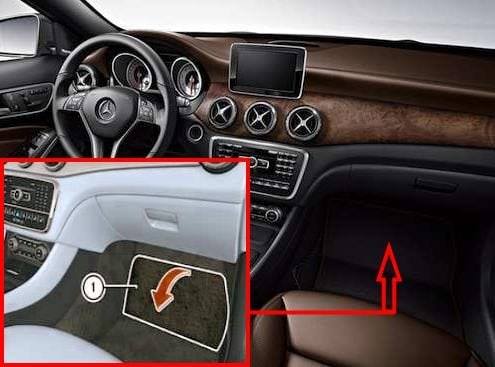

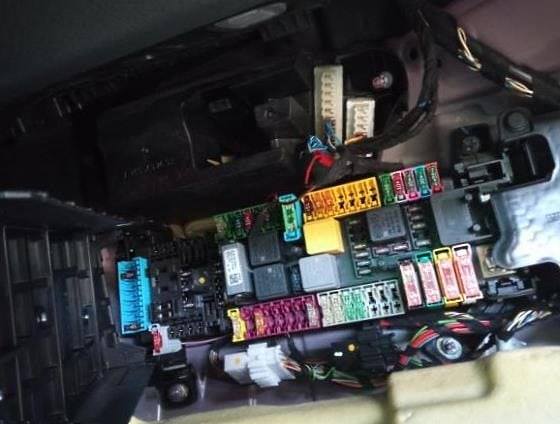

La boîte à fusibles se trouve derrière le revêtement de sol dans l'espace pour les pieds du passager.
Exemple d'accès.

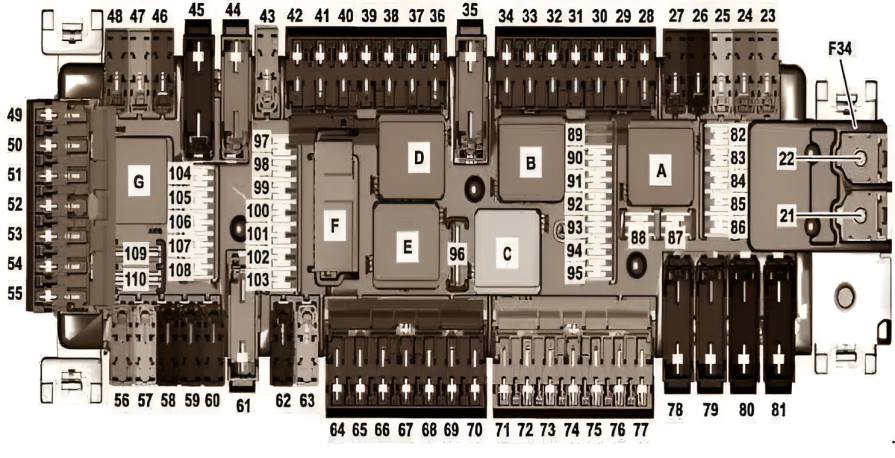

Schéma
N° | Affectation des relais
A. | Borne 15
B. | Essuie-glace arrière
C. | Borne 15R2
D. | Chauffage de la lunette arrière
E. | Borne 15R1
F. | Borne 30g
G. | Borne 87 Moteur de réglage du frein de stationnement (type 242.890)
No | Affectation des fusibles | Ampères
21. | chauffage électrique d'appoint (modèles avec moteur diesel) 150A
22. | relais de batterie supplémentaire pour la fonction ECO-Start-Stop 200A
23. | commande de la porte avant gauche 30A
24. | commande de la porte avant droite 30A
25. | unité de commande SAM 30A
26. | terminaison de câble pour la batterie supplémentaire de la fonction ECO-Start-Stop 10A
27. | fusibles et relais dans le compartiment moteur 30A
28. | unité de contrôle de gestion thermique (type 242.890) ou unité de contrôle de l'insonorisation de la cabine (type 176 avec moteur 651) 5A
29. | module de commande détection de remorque (à partir du 03.11.2014) / prise de remorque (jusqu'au 02.11.2014) 15A
30. | module de commande de détection de remorque 5A
31. | module de commande des quatre roues motrices 5A
32. | signaux du module de commande au volant 5A
33. | panneau de commande audio / système COMAND 5A
34. | panneau de commande du système de climatisation 7.5A
35. | types 117, 176, 242, 246 : dégivrage de la lunette arrière 40A ou type 156 : dégivrage de la lunette arrière 30A
36. | appareil de commande pour le réglage du soutien lombaire du siège du conducteur, appareil de commande du siège du conducteur 7.5A
37. | module audio/affichage du système COMAND 7.5A
38. | unité de commande du système de retenue du passager (Supplemental Restraint System) 7,5A
39. | panneau de commande sur le toit 10A
40. | moteur 651 : Module de commande de la boîte de vitesses 15A ou type 242.890 : module de commande de la boîte de vitesses 5A
41. | module de commande du toit ouvrant panoramique 30A
42. | module audio, module de commande COMAND 5A ou module audio 25A
43. | module de commande d'aide au stationnement 5A
44. | prétensionneur de ceinture de sécurité avant gauche 40A
45. | prétensionneur de ceinture avant droite arrière 40A
46. | module de commande pour le réglage du soutien lombaire du siège passager, module de commande du siège passager 7.5A
47. | unité de commande pour support iPhone, module de navigation 7.5A
Unité de commande pour le système d'amortissement adaptatif 25A
48. | Non utilisé
49. | unité de commande du kit de conduite pour iPhone 7.5A ou moteur de ventilateur COMAND 5A
50. | unité de commande du cache de la caméra 5A
51. | non utilisé
52. | servomoteur du signal de verrouillage de stationnement 30A
53. | non utilisé
54. | non utilisé
55. | système KEYLESS-GO, services de télécommunication Module de communication 5A
56. | signaux du calculateur du module électronique de la colonne de direction 10A
57. | appareil de commande multifonctions pour véhicule spécial 30A / 7,5A ou borne de relais 87 Moteur de réglage du blocage du stationnement 5A
58. | boîte à fusibles pour véhicule spécial 30A
59. | boîtier de commande du siège passager 30A
60. | boîtier de commande du siège conducteur 30A
61. | amplificateur du système audio 40A
62. | appareil de commande pour le verrouillage électrique de la direction (boîte de vitesses 711) 20A
63. | calculateur de la pompe à essence 25A ou vCalculateur de l'interface de la boîte de vitesses (type 242.890) 5A
64. | calculateur de « télépéage » et calculateur de transmission des données de péage au standard DSRC
65. | lampe d'éclairage de la boîte à gants 5A
66. | boîte à fusibles du véhicule à usage spécial 15A / interface du véhicule à usage spécial 5A
67-69. | non utilisé
70. | allume-cigare dans la console centrale à l'arrière de l'habitacle 25A
71. | prise allume-cigare dans le coffre à bagages 25A
72. | prise allume-cigare avec cendrier éclairé à l'avant 25A
73. | boîtier de commande du frein de stationnement électrique 30A
74. | unité de commande du frein de stationnement électrique 30A
75. | appareil de commande de détection de remorque 20A ou appareil de commande du système de gestion de la batterie (type 242.890) 5A
76. | unité de commande de détection de remorque 25A ou unité de commande de frein de stationnement (type 242.890) 5A
77. | unité de commande de détection de remorque 25A
78. | module de commande de la commande de basculement du coffre/de la porte du coffre 40A ou boîte à fusibles du véhicule à usage spécial 40A
79. | module de commande SAM 40A
80. | module de commande SAM 40A
81. | commande du ventilateur 40A
82. | module de commande de toit 10A
83. | module de commande de l'interrupteur d'allumage électronique 7,5A
84. | module de commande supérieur 5A
85. | module EDW/anti-remorquage / module de commande pour la sécurité intérieure 5A
86. | amplificateur d'antenne / compensateur de téléphone portable (à partir du 01.06.2016) ou amplificateur d'antenne FM, AM et ZV 5A
87. | connecteur de diagnostic 10A
88. | combiné d'instruments 10A
89. | interrupteur pour éclairage extérieur 5A
90. | capteur radar intelligent dans le pare-chocs arrière gauche et droit 5A
91. | interrupteur d'éclairage de la zone des pieds, capteur de surveillance de la pression de la pédale ou module de gestion de la batterie (type 242.890) 5A
92. | fusible pompe à essence 5A / Type 242.890 : Module de commande de la boîte de vitesses 5A
93. | module de commande du frein de stationnement électrique 5A
94. | module de commande du système de retenue du passager (SRS) 7,5A
95. | module de commande Weight Sensing System, Occupancy Recognition System et AKSE du siège passager 7,5A
96. | moteur d'essuie-glace de la porte du coffre à bagages 15a
97. | raccordement électrique du téléphone mobile 5A
98. | unité de commande SAM 5A
99. | calculateur de contrôle de la pression des pneus 5A
100. | interface DIRECT SELECT (moteur 133) 5A
101. | unité de commande des quatre roues motrices 10A
102. | récepteur pour la télécommande radio du chauffage autonome ou type 242.890 : calculateur de boîte de vitesses ou AMG, à partir du 01.09.2015 : calculateur de mode de conduite ou à partir du 01.06.2016 : commutateur d'antenne pour téléphone et chauffage autonome 5A
103. | appareil de commande HERMES, appareil de commande du système d'appel d'urgence, module de communication des services de télécommunication 5A
104. | module de connexion multimédia, unité de commande d'interface multimédia 5A
105. | unité de commande de la radio numérique par satellite (SDAR), unité de commande de la radio numérique par satellite 5A / Module tuner 7.5A
106. | caméra multifonctionnelle 5A
107. | tuner TV numérique 5A
108. | caméra de recul 5A / à partir du 01.06.2016 : caméra de recul 7.5A
109. | connecteur électrique de la prise de charge 20A
110. | unité de commande du son moteur, module de commande COMAND, module audio 30A
