La Classe CLA Coupé a fait ses débuts en janvier 2013. Extérieurement, elle ressemble à une CLS plus petite. Cela se voit surtout à l'arrière de la carrosserie et sur les portes. Mais si l'on regarde de face, on voit que les « visages » des modèles sont différents. Les plates-formes sont également différentes : le plus grand CLS est basé sur la Classe E, tandis que le CLA compact partage une plate-forme avec la Classe A. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mercedes Classe CLA C117 / X117 (première génération ; désignations CLA180, CLA200, CLA220, CLA250, CLA45) 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 années modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

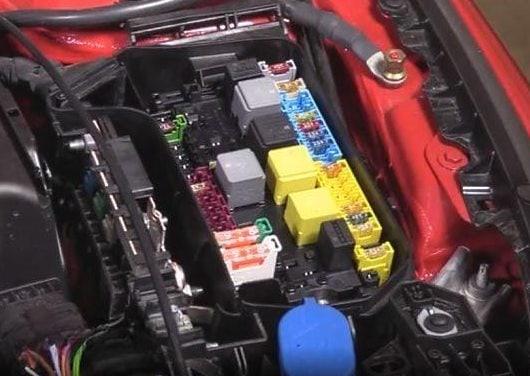

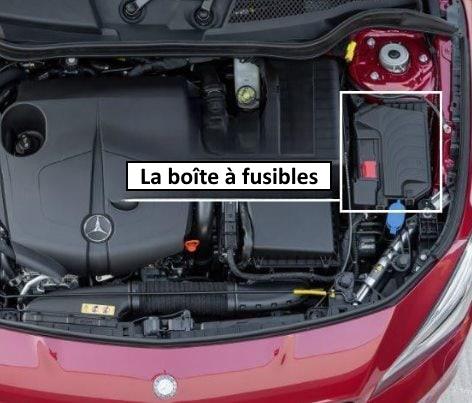

La boîte à fusibles se trouve sur le côté droit du capot moteur.
Pour y accéder, retirez le couvercle de protection en appuyant sur les deux loquets.

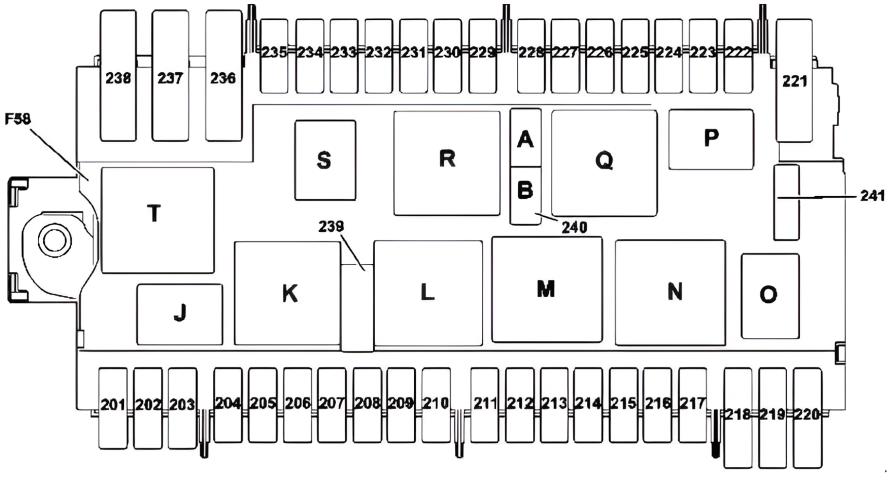

Schéma
No. | Affectation des relais
J. | Relais d'avertisseur sonore
K. | Essuie-glace 1/2 vitesses
L. | Interrupteur marche/arrêt essuie-glace
M. | démarreur
N. | 87M Circuits électriques
O. | ECO Start/Stop : relais de la pompe de circulation du liquide de refroidissement de la boîte de vitesses
P. | Relais à fusibles (F58kP)
Q. | Circuits électriques 15 (non auto-entretenus)
R. | Circuits électriques 15
S. | Circuits électriques 87
T. | Chauffage du pare-brise
No | Ampères | Affectation des fusibles
201. | 5A | Sirène d'alarme
202. | 20A | Chauffage auxiliaire
203. | 15A | Phare à LED : unité de phare avant droite
204. | 25A | ESP
205. | 15A | Klaxon gauche et klaxon droit
206. | 5A | Moteur 651 : Unité CDI. / Moteur 607 : Boîte de vitesses
207. | 5A | Diesel : relais de circuit 87M
208. | 7,5A | moteur 133, 607 : relais de circuit 87
209. | 15A | Phare à LED : unité de phare avant gauche
210. | 5A | Relais de chauffage du pare-brise
211. | Vide
212. | 15A | Moteur 133, 270 : bras de liaison, circuits 87M3 ou moteur 651 : Conduite de purge chauffage du liquide de refroidissement / thermostat recyclage des gaz d'échappement chauffage ou moteur 607 (émissions Euro 5) : Sonde à oxygène en amont du catalyseur ou moteur 607 (norme d'émission EU6) : Sonde à oxygène en amont du catalyseur. ou moteur 607 : unité CDI.
213 | 15A | moteur 133, 270, 651 : Manchon de connexion, circuit 87 M2e ou moteur 607 (norme antipollution EU5) : Unité de commande CDI / capteur à effet Hall
214 | 10A | moteur 133, 270, 651 : Manchon de raccordement, circuit 87 M4e
215. | 20A | Essence : bobines d'allumage / moteur 651 : Vanne de régulation de débit / Moteur 607 : CDI / Régulateur de pression de suralimentation
216. | 5A | essence : unité ME-SFI. / moteur 607 : unité de commande de la boîte de vitesses.
217. | 25A | Boîte de vitesses 724 : boîte de vitesses à double embrayage, unité de contrôle de la boîte de vitesses entièrement intégrée.
218. | 5A | Unité de contrôle de stabilité électronique
219. | Vide
220. | 10A | Pompe de circulation du liquide de refroidissement de la boîte de vitesses
221-223. | Vide
224. | 7.5A | Unité de commande électrique DISTRONIC / COLLISION PREVENTION ASSIST
225-228. | Vide
229. | 5A | Phare avant gauche
230. | 5A | Système de stabilisation
231. | 5A | Phare avant droit
232. | 15A | Projecteur
233. | Vide
234. | 5A | Moteur 607 : Unité de contrôle de la transmission
235. | 7.5A | Moteur 607 : moteur de ventilateur / actionneur de store de radiateur
235. | 7.5A | Valable pour le moteur 133 : pompe de circulation de l'intercooler
236. | 40A | SAM
237. | 40A | Unité de système de stabilisation électronique
238. | 50A | Pare-brise chauffant
239. | 30A | Relais de vitesse d'essuie-glace 1/2
240A. | 25A | Relais de circuit de démarrage 50
240B. | 25A | Relais de chaîne 15 (non auto-entretenu)
241. | 7.5A | réserve
A l'intérieur de l'habitacle

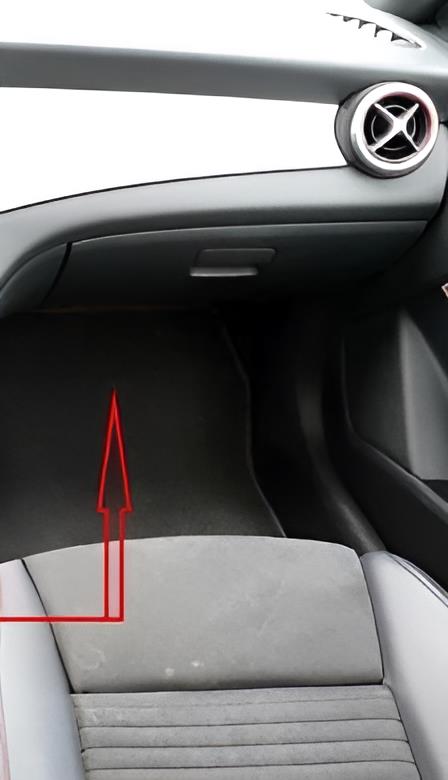

Se trouve du côté passager, au bas du tableau de bord.
Pour accéder à la boîte à fusibles de l'habitacle passager, procédez comme suit :

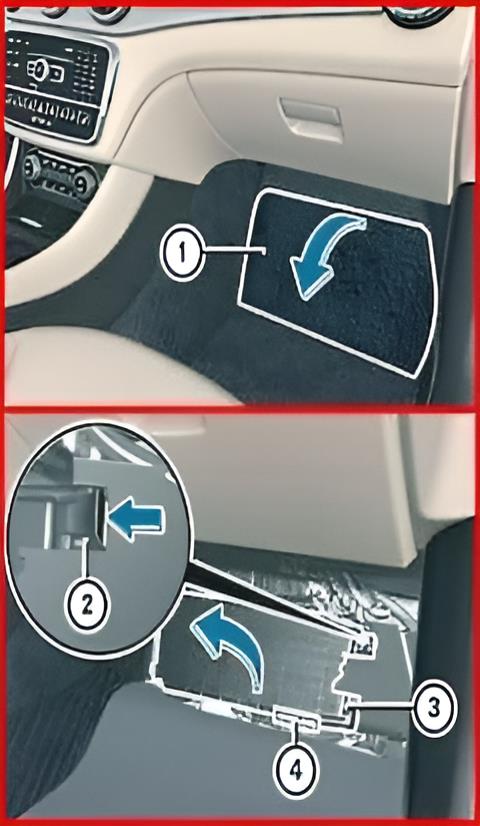

1 - Retirez les tapis de sol.
2 - Poussez la garniture (1) dans le sens de la flèche.
3 - Comprimez le bouchon (2) et tirez le cache (3) jusqu'au bouchon dans le sens de la flèche.
4 - Tirez le cache (3) vers l'avant pour le démonter.

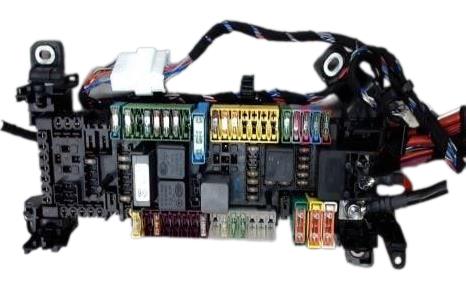

Vue d'ensemble.
Schéma
N° | Affectation des relais
A. | Circuit 15
B. | Essuie-glace arrière
C. | Circuit électrique 15R2
D. | Chauffage de la lunette arrière
E. | Relais du circuit électrique 15R1
F. | Relais du circuit électrique 30g
G. | Vide
No. | Affectation des fusibles | Ampères
21. | Diesel : Technique de chauffage PTC | 150A
22. | Relais de batterie supplémentaire pour ECO Start / Stop | 200A
23. | Module de commande de la porte avant gauche | 30A
24. | Module de commande de la porte avant droite | 30A
25. | Module de commande SAM | 30A
26. | Connecteur de batterie supplémentaire pour ECO start/stop | 10A
27. | Module de fusibles et de relais du compartiment moteur | 30A
28. | Module de commande du générateur de son de l'habitacle | 5A
29. | jusqu'au 02.11.2014 : prise de remorque / à partir du 03.11.2014 : module de commande de détection de remorque | 15A
30. | module de commande de détection de remorque | 5A
31. | 4MATIC : module de commande des quatre roues motrices | 5A
32. | Module de commande tube de colonne de direction | 5A
33. | Panneau de commande audio / COMAND | 5A
34. | Module de commande et de régulation ACC | 7,5A
35. | Chauffage de la lunette arrière 40A
36. | Module de commande du siège du conducteur et module de commande du réglage du soutien lombaire du siège du conducteur | 7,5A
37. | Audio/affichage COMAND | 7.5A
38. | Module de commande pour système de retenue supplémentaire | 7.5A
39. | Module de commande pour unité de commande de toit | 10A
40. | Moteur 651 (norme antipollution EU6) : Module de commande de la boîte de vitesses | 15A
41. | Module de commande du toit ouvrant panoramique | 30A
42. | COMAND / Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD avec changeur de CD) | 5A
43. | Parktronic | 5A
44. | Assistance au freinage d'urgence réversible avant gauche | 40A
45. | Levier de frein d'urgence réversible avant droit | 40A
46. | Siège passager / Réglage du soutien lombaire du siège passager | 7.5A
47. | Module de navigation | 7.5A
47. | Système d'amortissement adaptatif | 25A
48. | Vide
49. | Unité de contrôle Drive Kit pour iPhone® | 7.5A
49. | Moteur de ventilateur COMAND | 5A
50. | Unité de commande pour couvercle de caméra | 5A
51-55. | Vide
55. | Module de communication télématique / Système KEYLESS-GO | 5A
56. | Module de commande manuelle de la colonne de direction Appareil de commande | 10A
57. | Système de suivi de voie : module de commande multifonction pour véhicules spéciaux | 30A
57. | Module de commande multifonctions pour véhicules spéciaux | 7,5A
58. | - 30A
59. | Siège passager | 30A
60. | Siège du conducteur | 30A
61. | Amplificateur audio | 40A
62. | Boîte de vitesses 711 : commande de l'antivol de direction électrique | 20A
63. | Système de carburant (fusible de la pompe à essence) | 25A
64. | Centrale de commande du système de télépéage / Centrale de commande spéciale pour le système de communication à courte distance
65. | Lampe de la boîte à gants | 5A
66. | - 15A
67-69. | Vide
70. | Prise dans la console centrale arrière | 25A
71. | Prise dans le coffre à bagages | 25A
72. | Fusible de l'allume-cigare à l'avant de la Mercedes CLA (C117) / Prise dans le compartiment passagers | 25A
73. | Frein de stationnement électrique | 30A
74. | Frein de stationnement électrique | 30A
75. | Système de détection de remorque | 20A
76. | Système de détection de remorque | 25A
77. | Système de détection de remorque | 25A
78. | Commande du couvercle du coffre/du hayon arrière | 40A
79. | Système SAM | 40A
80. | Système SAM | 40A
81. | Commande du ventilateur | 40A
82. | Commande de l'unité de commande du toit | 10A
83. | Unité de commande pour commutateur d'allumage électronique | 7,5A
86. | Amplificateur d'antenne FM, AM et CL [ZV] ; à partir du 01.06.2016 : amplificateur d'antenne / compensateur pour le réseau de téléphonie mobile | 5A
87. | Connecteur de diagnostic | 10A
88. | Tableau de bord | 10A
89. | Interrupteur pour éclairage extérieur | 5A
90. | Capteur radar intelligent pare-chocs arrière gauche, Capteur radar intelligent pare-chocs arrière droit | 5A
91. | Interrupteur de commande de pédale, interrupteur d'éclairage du plancher | 5A
92. | Système de carburant | 5A
93. | Frein de stationnement électrique | 5A
94. | Unité de commande du système de retenue supplémentaire | 7.5A
95. | Détection d'occupation du siège passager et ACSR | 7,5A
96. | Moteur d'essuie-glace arrière | 15A
97. | Connexion électrique pour téléphone portable | 5A
98. | Système SAM | 5A
99. | Capteur de pression des pneus | 5A
100. | Valable pour le moteur 133 : Direct SELECTION INTERFACE | 5A
101. | 4MATIC : appareil de commande des quatre roues motrices | 10A
102. | Récepteur de commande radio pour chauffage auxiliaire / AMG à partir du 01.09.2015 : appareil de commande du mode de transmission / à partir du 01.06.2016 : commutateur d'antenne pour téléphone et chauffage auxiliaire | 5A
103. | Unité de commande du système d'appel d'urgence, module de communication télématique, unité HERMES | 5A
104. Unité de connexion multimédia | 5A
105. | Unité de commande de la diffusion audio numérique et du système de diffusion audio numérique par satellite (SDAR) | 5A
105. | Tuner | 7,5A
106. | Caméra multifonctionnelle | 5A
107. | Tuner TV numérique | 5A
108. | jusqu'au 31.05.2016 : Caméra de recul | 5A
108. | à partir du 01.06.2016 : caméra de recul | 7,5A
109. | Prise pour chargeur électrique | 20A
110. | Radio / COMAND | 30A
