La deuxième génération du Mazda CX-9 a été présentée en avant-première à Los Angeles à l'automne 2015. Son design présente des similitudes avec le concept-car Koeru, à la correction près que ce dernier a été conçu pour cinq places, alors que le crossover de série en compte sept. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans le Mazda CX-9 (deuxième génération ; code du corps TC). Années de production : 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Pompe à carburant » sont indiqués en gras.
Instructions vidéo pour accéder aux blocs de distribution.
Dans le compartiment moteur

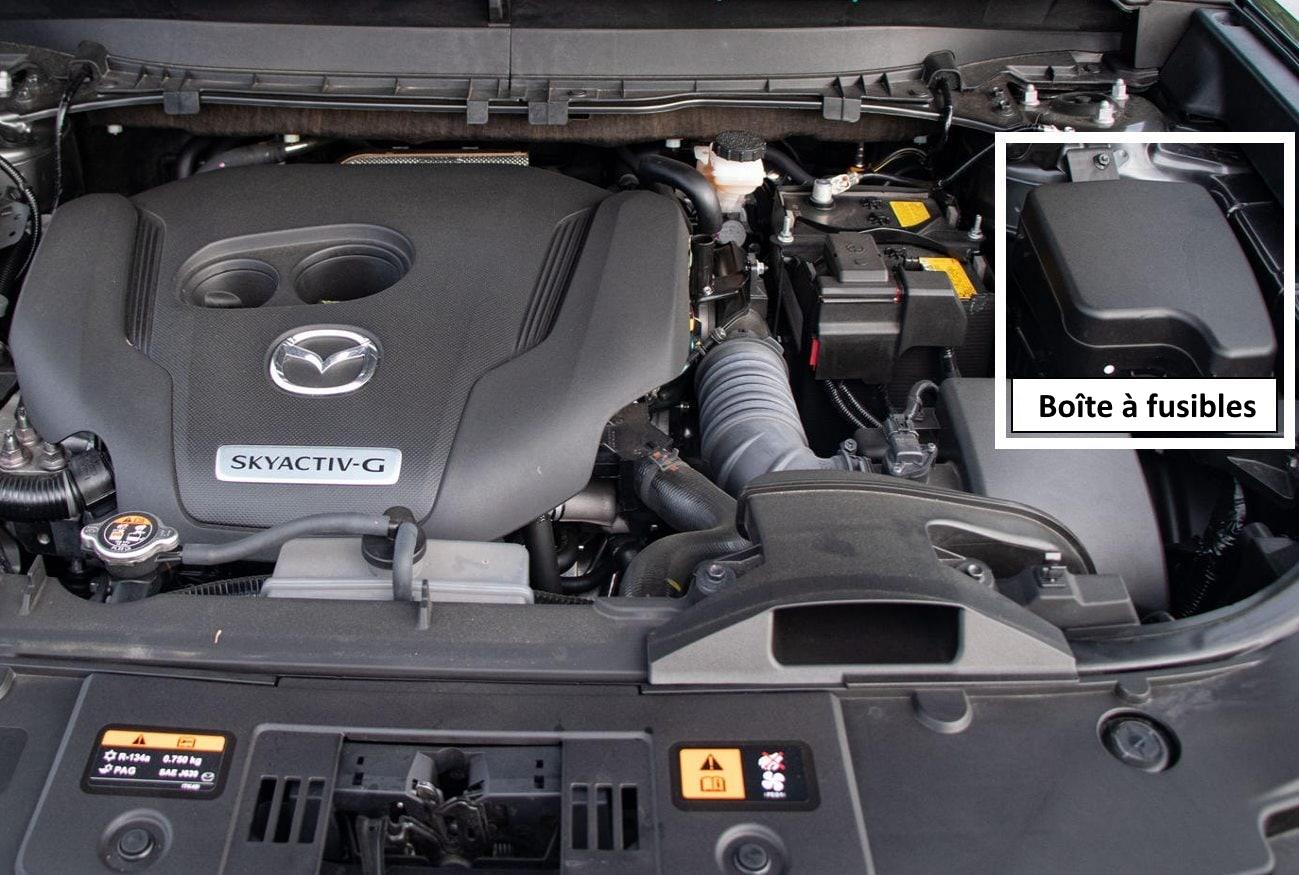

La boîte à fusibles se trouve sur le côté gauche du compartiment moteur, à côté de la batterie.

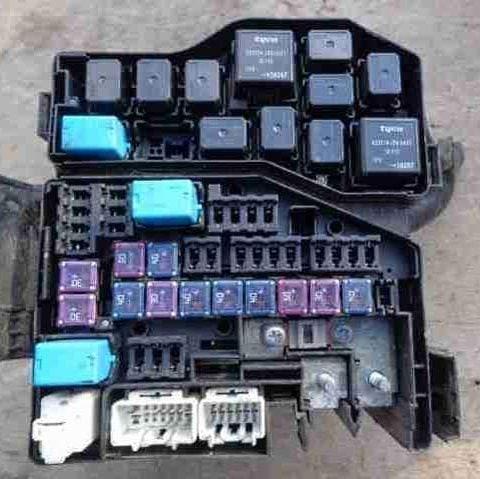

Vue générale.

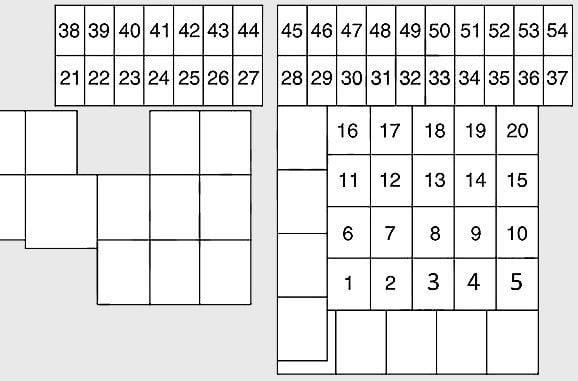

Schéma
N° | Affectation | Ampères
1. | Dégivreur d'essuie-glace (certains modèles) | 20A
2. | Pour protéger différents circuits électriques | 20A
3. | Commande moteur | 30A
4. | Vide
5. | Lève-vitres électriques | 30A
6. | Siège électrique | 30A
7. | Vide
8. | Système de gestion du moteur | 20A
9. | Lunette arrière chauffante | 40A
10. | 2018-2019 : Non utilisé ; 2020 : Volant chauffant | 20A
11. | Climatisation | 40A
12. | Frein de stationnement électrique (EPB) (gauche) | 20A
13. | Système audio | 40A
14. | Frein de stationnement électrique (EPB) (droite) | 20A
15. | Système de gestion du moteur | 40A
16. | ABS, contrôle dynamique de stabilité | 50A
17. | Pour la protection de différents circuits | 50A
18. | Essuie-glace et lave-glace avant | 20A
19. | Climatisation | 40A
20. | Vide
21. | Système de gestion du moteur | 7,5A
22. | Pour la protection de différents circuits électriques | 15A
23. | Phare de croisement - gauche | 15A
24. | Phare de croisement - droite | 15A
25. | Commande moteur | 15A
26. | Commande moteur | 15A
27. | Commande moteur | 15A
28. | Système de commande de la boîte de vitesses, serrure de contact | 15A
29. | Lave-phares/lave-vitre | 20A
30. | Climatiseur | 7,5A
31. | À LA POMPE | 15A
32. | feux stop | 10A
33. | 2018 : essuie-glace arrière ; 2019-2020 : essuie-glace arrière, système antivol (certains modèles) | 15A
34. | Phare pour feux de route | 20A
35. | Phare de croisement (droit) | 15A
36. | Feux antibrouillard (certains modèles) | 15A
37. | Système de gestion du moteur | 7,5A
38. | Système audio (certains modèles) | 7,5A
39. | 2018 : feux de route ; 2019-2020 : pour protéger différents circuits 10A
40. | Tableau de bord | 15A
41. | Tableau de bord | 10A
42. | Airbag | 7,5A
43. | Système audio (certains modèles) | 10A
44. | Système audio (certains modèles) | 25A
45. | ABS, contrôle dynamique de stabilité | 30A
46. | Vide
47. | 2018-2019 : Volant chauffant (certains modèles) ; 2020 : Non utilisé | 15A
48. | Feux de position | 15A
49. | Système de carburant (pompe à essence) | 25A
50. | Feux de détresse, clignotants, feux arrière | 25A
51. | Feux de jour | 15A
52. | Prises pour accessoires | 15A
53. | Avertisseur sonore | 15A
54. | Pour la protection des différents circuits électriques | 25A
Dans l'habitacle
Il se trouve du côté conducteur, derrière le cache en plastique.
Exemple d'accès.
Schéma
N° | Description | Ampères
1. | Siège électrique (certains modèles) | 30A
2. | Lève-vitres électriques (certains modèles) | 30A
3. | Prises de courant pour accessoires | 15A
4. | Lève-vitres électriques | 25A
5. | Hayon électrique | 20A
6. | Serrures de portes électriques | 25A
7. | Siège chauffant | 20A
8. | SRS2 / ESCL | 15A
9. | Toit ouvrant | 10A
10. | Système audio | 15A
11. | Système de gestion du moteur | 7,5A
12. | Rétroviseur à réglage électrique | 7,5A
13. | Indicateur de point de commutation | 7,5A
14. | Prises accessoires, Mazda CX-9 Fusible allume-cigare | 15A
15. | Prises de courant arrière | 15A
16. | Vide
17. | Rétroviseurs chauffants | 7,5A
18. | Vide
19. | Système audio | 15A
20. | Vide
21. | Siège électrique (certains modèles) | 30A
