La présentation du crossover à sept places Mazda CX-9 a eu lieu en 2006 au Salon de l'automobile de New York, et la commercialisation de la première génération, basée sur la plate-forme Ford CD3, a débuté dès 2007. Au cours de son cycle de production, le modèle a bénéficié de deux restylages, introduits en 2009 et 2012. Dans cet article, nous examinerons en détail l'affectation des fusibles et des relais du Mazda CX-9 (première génération ; plate-forme CD3 ; code carrosserie TB). Années de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Vous trouverez ci-dessous l'emplacement, la description et les photos des boîtes à fusibles. Les circuits de l'« Allume-cigare » et de la « Pompe à carburant » sont indiqués en gras.
Dans le compartiment moteur

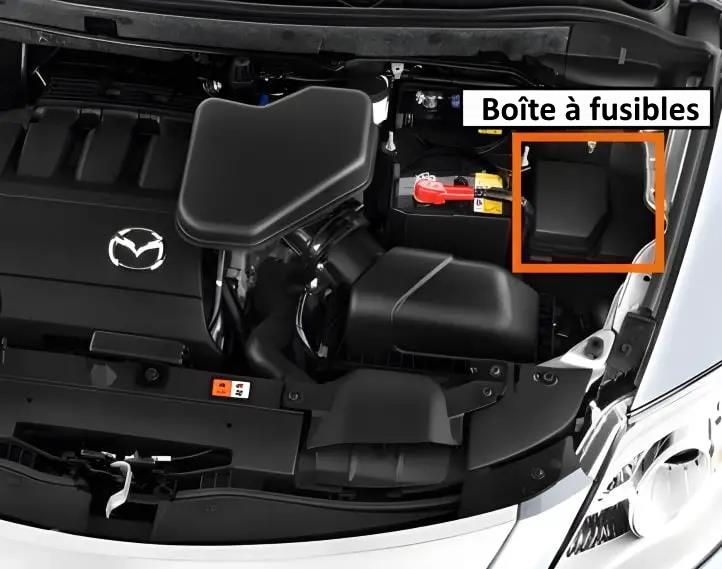

La boîte à fusibles se trouve dans le compartiment moteur, à proximité de la batterie, sur le côté gauche.

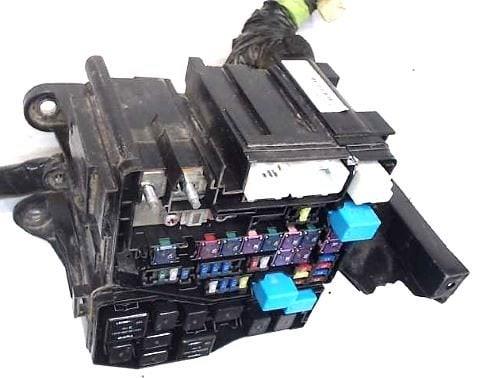

Vue générale.

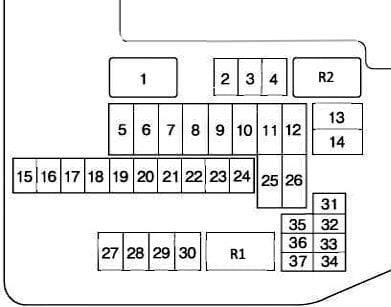

Schéma
N° | Affectation | Calibre
1. | MAIN - Protection principale de tous les circuits électriques | 150 A
2. | ENGINE - Gestion moteur | 20 A
3. | R HEATER - Chauffage arrière | 40 A
4. | P.SEAT R - Réglage électrique du siège passager | 40 A
5. | HEATER - Chauffage et ventilation | 50 A
6. | IGKEY2 - Protection de divers circuits électriques | 40 A
7. | FAN1 - Moto-ventilateur de refroidissement du moteur | 30 A / 40 A
8. | P.SEAT L - Réglage électrique du siège conducteur | 40 A
9. | DEFOG - Dégivrage de la lunette arrière | 30 A
10. | BTN - Protection de divers circuits électriques | 40 A
11. | FUEL PUMP - Pompe à carburant | 30 A
12. | IGKEY1 - Protection de divers circuits électriques | 30 A
13. | FOG - Feux antibrouillard | 15 A
14. | ABS (SOL) - Électrovannes du bloc ABS | 30 A
15. | D/L - Verrouillage centralisé des portes | 25 A
16. | ROOM - Plafonniers et éclairage de l'habitacle | 15 A
17. | OUTLET CTR - Prise accessoires centrale | 15 A
18. | ACC - Alimentation des accessoires | 25 A
19. | AC PWR - Toit ouvrant électrique, convertisseur de tension | 15 A
20. | S.WARM - Sièges chauffants | 15 A
21. | A.CMAG - Embrayage électromagnétique du compresseur de climatisation | 10 A
22. | BOSE - Système audio (véhicules équipés du système BOSE) | 25 A
23. | FAN 2 - Moto-ventilateur de refroidissement du moteur | 30 A / 40 A
24. | ABS - Système antiblocage des roues (ABS) | 50 A
25. | IGCOIL - Bobines d'allumage | 25 A
26. | H/L LOW L - Feu de croisement gauche | 15 A
27. | H/L LOW R - Feu de croisement droit | 15 A
28. | H/L HIGH - Feux de route | 20 A
29. | HAZARD - Feux de détresse | 15 A
30. | ENG+B - Calculateur de gestion moteur (PCM) | 10 A
31. | HORN - Avertisseur sonore | 15 A
32. | STOP - Feux stop | 7,5 A
33. | EG I INJ - Système d'injection / Gestion moteur | 10 A
34. | ENG BAR - Débitmètre d'air de masse, vanne EGR | 20 A
35. | ENG BAR2 - Calculateur de gestion moteur (ECM) | 7,5 A
R1. | FUEL PUMP RELAY - Relais de la pompe à carburant
R2. | 2 EGI MAIN RELAY - Relais principal du système d'injection (EGI)
Certains relais ou modules spécifiques peuvent être déportés en dehors des boîtiers principaux, par exemple sur le côté droit du compartiment moteur.
Dans l'habitacle

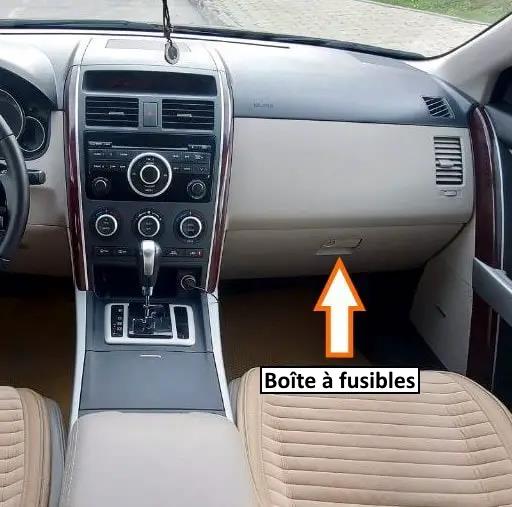

La boîte à fusibles de l'habitacle se situe sous le tableau de bord, derrière la boîte à gants.

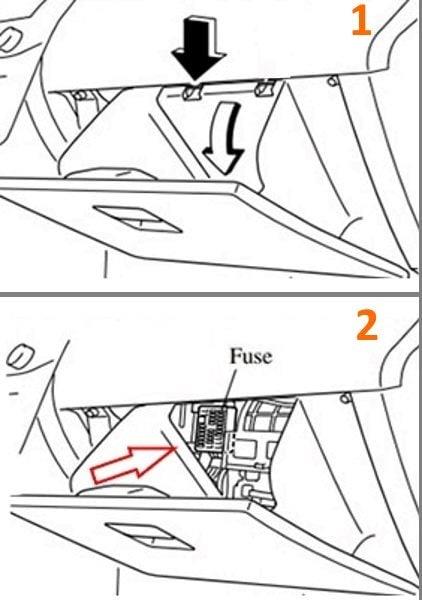

Retirez le panneau de trappe au fond de la boîte à gants pour y accéder.

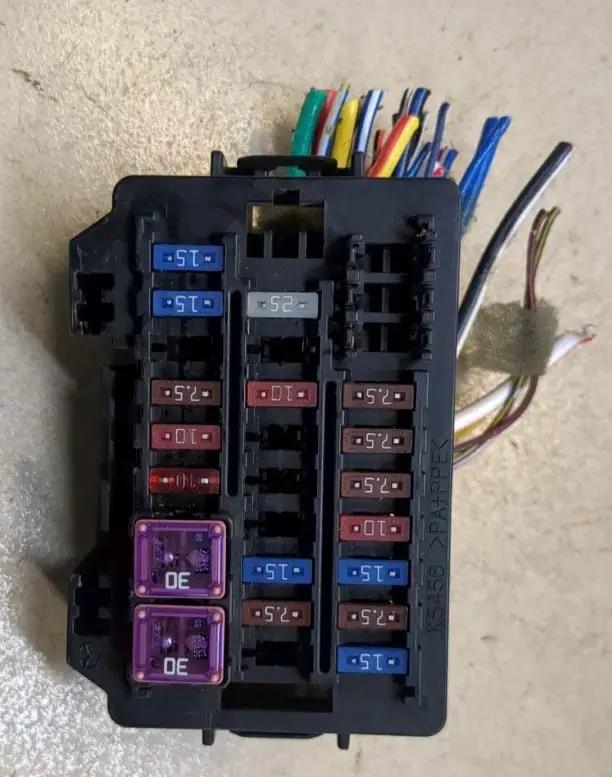

Vue générale.

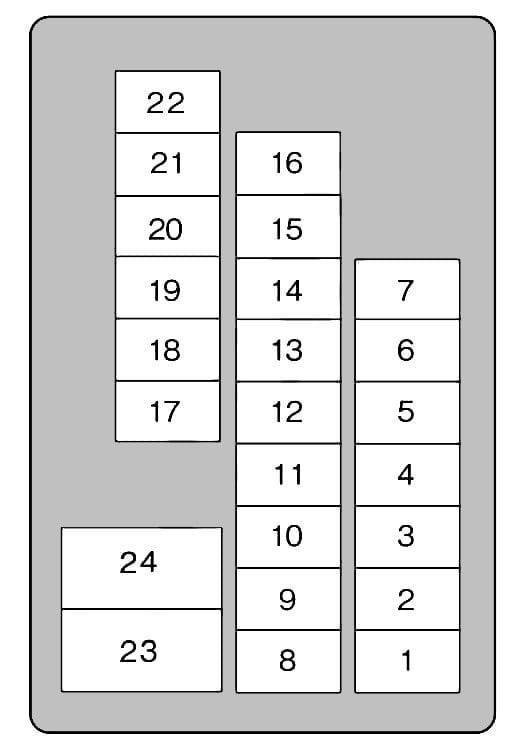

Schéma
N° | Affectation | Calibre
1. | OUTLET FR - Prise accessoires avant, allume-cigare | 15 A
2. | MIRROR - Commande des rétroviseurs extérieurs électriques | 7,5 A
3. | Emplacement libre
4. | METER - Combiné d'instruments / Tableau de bord | 10 A
5. | SAS - Système d'airbags (SAS) | 7,5 A
6. | ENG.IGA - Système de gestion moteur | 7,5 A
7. | STA - Système de démarrage / Contacteur d'allumage | 7,5 A
8. | Emplacement libre
9. | A/C - Climatisation | 7,5 A
10. | R.WIPER - Essuie-glace et lave-glace arrière | 15 A
11. | TRAILER - Faisceau d'attelage de remorque |
12. | P.LIFT GATE - Hayon motorisé | 20 A
13. | SUNROOF - Toit ouvrant électrique | 15 A
14. | AUDIO - Système audio / Autoradio | 10 A
15. | M.DEF - Dégivrage des rétroviseurs extérieurs | 10 A
16. | P/W - Lève-vitre électrique (côté passager) | 25 A
17. | TAIL - Feux de position, feux arrière | 10 A
18. | ILLUMI - Éclairage du combiné et des commandes | 10 A
19. | INJ - Système d'injection / Gestion moteur | 7,5 A
20. | Emplacement libre
21. | OUTLET CTR - Prise accessoires centrale
22. | OUTLET RR - Prise accessoires arrière
23. | WIPER - Essuie-glaces et lave-glaces avant | 30 A
24. | P.WIND - Lève-vitre électrique (côté conducteur) | 30 A
