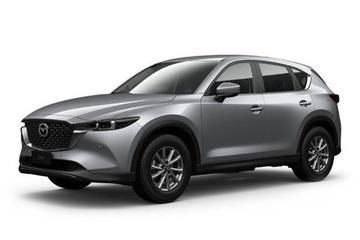

La deuxième génération du Mazda CX-5 est basée sur le modèle précédent. Il conserve le même empattement (2 700 mm) et la même structure de caisse, mais tous les éléments extérieurs de la carrosserie sont inédits. Cet article détaille l'affectation des fusibles et des relais de la Mazda CX-5 (deuxième génération, code carrosserie KF). Années de production : 2016, 2017, 2018, 2019, 2020, 2021.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtes à fusibles. Les circuits « Allume-cigare » et « Pompe à carburant » sont mis en évidence en gras.
Dans le compartiment moteur

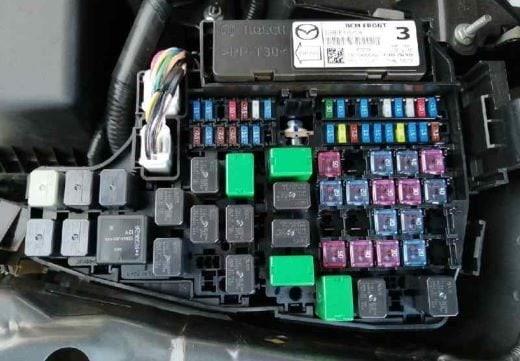

La boîte à fusibles se situe du côté gauche, juste à côté de la batterie.
Aperçu de l'accès au boîtier.

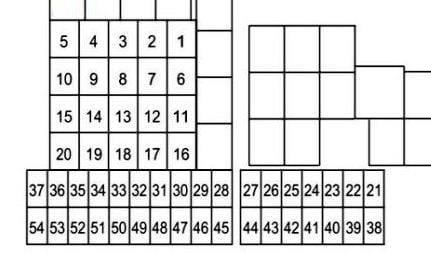

Schéma d'affectation
N° | Affectation | Calibre
1. | Protection de divers circuits électriques | 50 A
2. | Protection de divers circuits électriques | 30 A
3. | Système de gestion moteur (sur certains modèles) | 30 A
4. | Système de gestion moteur | 20 A
5. | 2018 : Lève-vitres électriques (sur certains modèles) ; 2019-2020 : Non utilisé | 30 A
6. | Réserve | 20 A
7. | 2018 : Motoventilateur de refroidissement (sur certains modèles) ; 2019 : Non utilisé ; 2020 : Motoventilateur de refroidissement (sur certains modèles) | 40 A
8. | Dégivrage des essuie-glaces (sur certains modèles) | 20 A
9. | Dégivrage de la lunette arrière | 40 A
10. | Réserve | 40 A
11. | Frein de stationnement électrique (EPB) - droit | 20 A
12. | Frein de stationnement électrique (EPB) - gauche | 20 A
13. | Système audio (sur certains modèles) | 30 A
14. | Motoventilateur de refroidissement (sur certains modèles) | 30 A
15. | Système de gestion moteur | 40 A
16. | ABS / Contrôle dynamique de stabilité (DSC) | 50 A
17. | 2018 : Motoventilateur de refroidissement (sur certains modèles) ; 2019 : Non utilisé ; 2020 : Motoventilateur de refroidissement (sur certains modèles) | 40 A
18. | Essuie-glace et lave-glace avant | 20 A
19. | Climatisation | 40 A
20. | Motoventilateur de refroidissement (sur certains modèles) | 30 A
21. | Système de gestion moteur | 7,5 A
22. | Protection de divers circuits électriques | 15 A
23. | Système audio | 7,5 A
24. | Réserve | 7,5 A
25. | Système de gestion moteur | 15 A
26. | Système de gestion moteur | 15 A
27. | Système de gestion moteur (sur certains modèles) | 15 A
28. | Gestion de la boîte de vitesses, contacteur d'allumage | 15 A
29. | Réserve | 20 A
30. | Climatisation | 7,5 A
31. | Réserve | 15 A
32. | Avertisseur sonore | 15 A
33. | Essuie-glace arrière | 15 A
34. | Feux de route | 20 A
35. | Volant chauffant (sur certains modèles) | 15 A
36. | Feux antibrouillard (sur certains modèles) | 15 A
37. | Système de gestion moteur | 7,5 A
38. | Feu de croisement gauche | 15 A
39. | Système de gestion moteur (sur certains modèles) | 15 A
40. | Réserve
41. | Combiné d'instruments | 10 A
42. | Airbag SRS | 7,5 A
43. | Système audio Bose (sur certains modèles) | 25 A
44. | Système audio | 15 A
45. | ABS / Contrôle dynamique de stabilité (DSC) | 30 A
46. | Pompe à carburant (sur certains modèles) | 15 A
47. | 2018 : Réchauffeur de carburant (sur certains modèles) ; 2019 : Non utilisé ; 2020 : Réchauffeur de carburant (sur certains modèles) | 25 A
48. | 2018 : Feux arrière, éclairage de plaque d'immatriculation ; 2019-2020 : Feux arrière, éclairage de plaque d'immatriculation, feux de position | 15 A
49. | 2018 : Système de carburant (sur certains modèles) ; 2019 : Non utilisé ; 2020 : Système de gestion moteur (sur certains modèles) | 25 A
50. | 2018 : Feux de détresse, clignotants / feux de position latéraux avant, feux de stationnement ; 2019-2020 : Feux de détresse, clignotants, feux de stationnement | 25 A
51. | Feu de croisement droit | 15 A
52. | Prises accessoires, allume-cigare | 25 A
53. | Feux de stop | 10 A
54. | 2018 : Feux de route ; 2019-2020 : Protection de divers circuits électriques | 15 A
Schéma d'implantation des relais
Code | Description
FUEL PUMP RELAY | Relais de pompe à carburant
OUTLET RELAY | Relais des prises accessoires
HEADLIGHT LO RELAY | Relais de feux de croisement
IG1 RELAY | Relais d'allumage (IG1)
FRONT FOG LIGHT RELAY | Relais de feux antibrouillard avant
COOLING FAN RELAY2 | Relais de motoventilateur de refroidissement 2
MAIN RELAY | Relais principal
COOLING FAN RELAY 3 | Relais de motoventilateur de refroidissement 3
DRL RELAY | Relais de feux de jour (DRL)
HORN RELAY | Relais d'avertisseur sonore
COOLING FAN ACC RELAY | Relais de motoventilateur de refroidissement (ACC)
TNS RELAY (TAIL) | Relais de feux de position (TNS)
A/C RELAY | Relais de climatisation
FUELINJECTOR RELAY | Relais d'injecteurs de carburant
ELECTRIC AT OR OIL PUMP RELAY | Relais de pompe à huile de boîte de vitesses automatique
HEADLIGHT HI RELAY | Relais de feux de route
STARTER RELAY | Relais de démarreur
BLOWER RELAY | Relais de pulseur d'air d'habitacle
ELECTRIC VARIABLE VALVE TIMING RELAY | Relais de distribution variable électrique (VVT)
REAR WINDOW DEFROSTER RELAY | Relais de dégivrage de la lunette arrière
Dans l'habitacle
La boîte à fusibles se situe en bas, du côté conducteur, derrière le cache en plastique.
Aperçu de l'accès au boîtier.
Schéma d'affectation
N° | Affectation | Calibre
1. | Siège électrique (sur certains modèles) | 30 A
2. | Lève-vitres électriques | 30 A
3. | Prises accessoires arrière | 15 A
4. | Lève-vitres électriques | 25 A
5. | 2018-2019 : Non utilisé ; 2020 : Attelage de remorque | 15 A
6. | Verrouillage électrique des portes | 25 A
7. | Siège chauffant (sur certains modèles) | 20 A
8. | Toit ouvrant (sur certains modèles) | 10 A
9. | Allume-cigare | 15 A
10. | Rétroviseurs électriques | 7,5 A
11. | Emplacement libre | 15 A
12. | 2018 : Système de gestion moteur (sur certains modèles) ; 2019 : Non utilisé ; 2020 : Système de gestion moteur (sur certains modèles) | 15 A
13. | 2018 : Système de gestion moteur (sur certains modèles) ; 2019 : Non utilisé ; 2020 : Système de gestion moteur (sur certains modèles) | 15 A
14. | Prises accessoires | 15 A
15. | Prise USB | 7,5 A
16. | Hayon électrique (sur certains modèles) | 20 A
17. | Rétroviseurs extérieurs dégivrants (sur certains modèles) | 7,5 A
18. | Siège chauffant (sur certains modèles) | 20 A
19. | Emplacement libre
20. | Indicateur de changement de rapport | 7,5 A
21. | Siège électrique (sur certains modèles) | 30 A
Guide vidéo pour accéder aux boîtes à fusibles.
