Le SUV compact Mazda CX-5 a été présenté au Salon de l'automobile de Genève en 2011. Il remplace le CX-7 dans la gamme du constructeur japonais. Ce modèle intègre les technologies SKYACTIV. En 2014, le véhicule a bénéficié d'un restylage. Cet article détaille l'affectation des fusibles et des relais du Mazda CX-5 (première génération ; code carrosserie KE). Années de production : 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtes à fusibles. Les fonctions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Dans l'habitacle

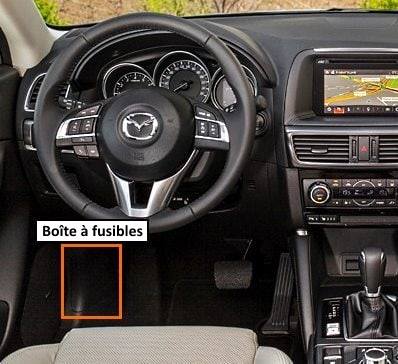

La boîte à fusibles est située sur le côté gauche du tableau de bord, derrière le couvercle de protection.

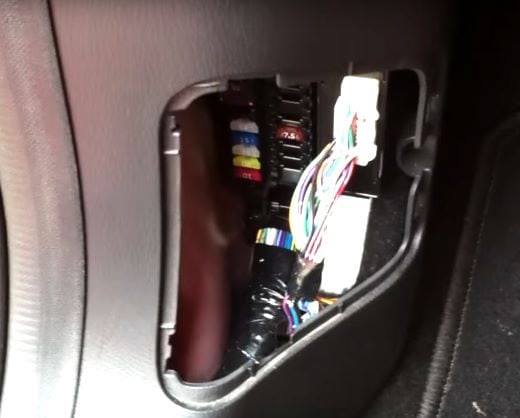

Exemple d'accès.

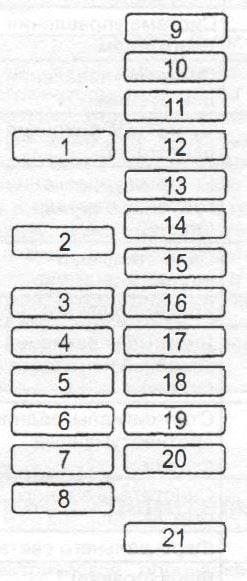

Schéma
N° | Affectation | Ampérage
1. | P. SEAT D - Siège conducteur à réglage électrique (selon équipement) | 30 A
2. | P.WINDOW3 - Lève-vitres électriques | 30 A
3. | R.OUTLET3 - Prises de courant accessoires
4. | P.WINDOW2 - Lève-vitres électriques | 25 A
5. | SRS2/ESCL - Verrouillage électronique de la colonne de direction / Système SRS | 15 A
6. | D.LOCK - Verrouillage centralisé des portes | 25 A
7. | SEAT WARM - Sièges chauffants (selon équipement) | 20 A
8. | SUNROOF - Toit ouvrant (selon équipement) | 10 A
9. | F.OUTLET - Prise de courant avant / Fusible allume-cigare | 15 A
10. | MIRROR - Rétroviseurs extérieurs électriques | 7,5 A
11. | R.OUTLET1 - Prises de courant accessoires | 15 A
12-16. | Libre
17. | M.DEF - Rétroviseurs extérieurs dégivrants | 7,5 A
18-21. | Libre
Dans le compartiment moteur

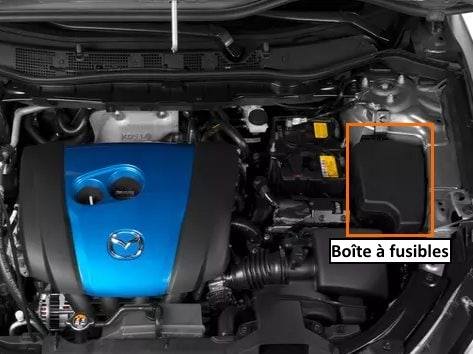

Située sur le côté gauche du compartiment moteur. Pour y accéder, il est nécessaire de retirer le couvercle de protection.

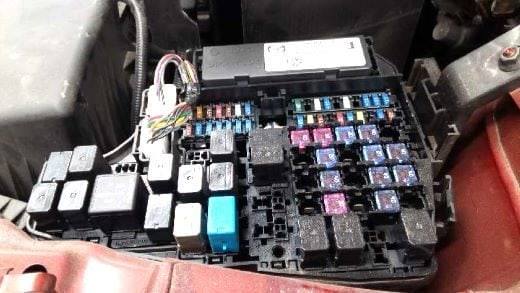

Exemple d'accès.

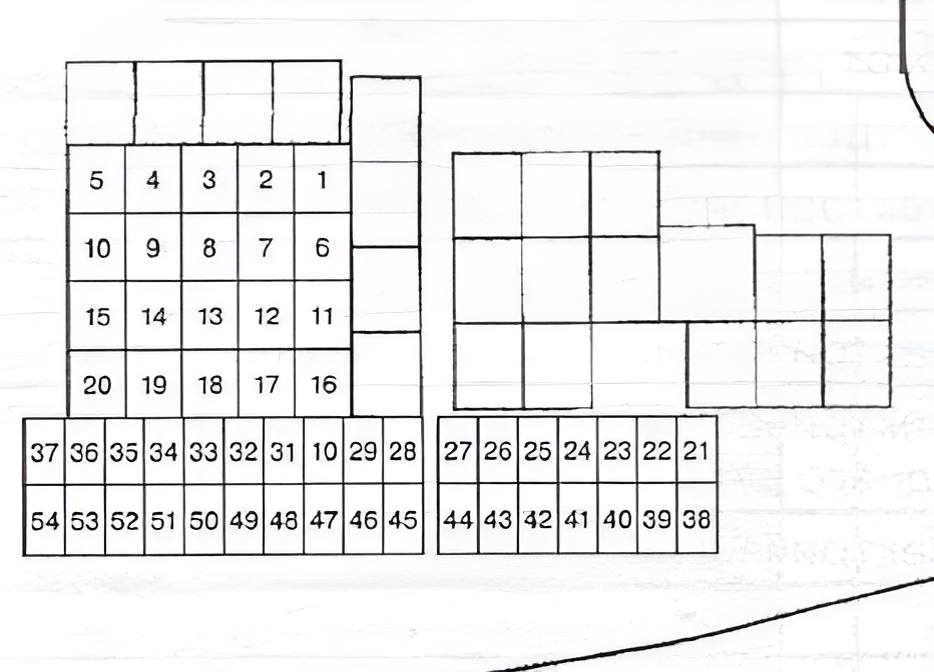

Schéma
N° | Description | Ampérage
1. | ADD FAN GE - Ventilateur de refroidissement moteur secondaire | 30 A
2. | IG2 - Protection de divers circuits électriques (allumage) | 30 A
3. | INJECTOR - Système d'injection moteur | 30 A
4. | FAN DE - Ventilateur de refroidissement moteur principal | 40 A
5. | P.WINDOW1 - Lève-vitres électriques | 30 A
6. | Libre
7. | ADD FAN FR - Ventilateur de refroidissement moteur | 40 A
8. | EVVT - Commande de distribution variable électrique | 20 A
9. | DEFOG - Dégivrage de la lunette arrière | 40 A
10. | DC-DC DE - Protection de divers circuits électriques (convertisseur DC-DC) | 40 A
11. | FAN GE - Ventilateur de refroidissement moteur | 40 A
12. | Libre
13. | Libre
14. | Libre
15. | ENG.MAIN - Gestion du moteur (alimentation principale) | 40 A
16. | ABS/DSC - Système antiblocage des roues (ABS) / Contrôle dynamique de stabilité (DSC) | 50 A
17. | CABIN.+B - Protection de divers circuits électriques de l'habitacle | 50 A
18. | WIPER - Essuie-glace et lave-glace avant | 20 A
19. | HEATER - Système de chauffage et climatisation | 40 A
20. | DCDC REG - Protection de divers circuits électriques | 30 A
21. | ENGINE IG1 - Système de commande du moteur (contact) | 7,5 A
22. | C/U IG1 - Protection de divers boîtiers de commande électronique | 15 A
23. | H/L LOW L HID L - Phare gauche (feux de croisement au xénon) | 15 A
24. | H/L LOW R - Phare droit (feux de croisement halogènes) | 15 A
25-27. | ENGINE 1/2/3 - Gestion du moteur | 15 A
28. | AT - Système de commande de la boîte de vitesses automatique | 15 A
29. | H/CLEAN - Lave-phares (selon équipement) | 20 A
30. | A/C - Climatisation | 7,5 A
31. | AT PUMP - Pompe électrique de boîte de vitesses automatique (selon équipement) | 15 A
32. | Feux de stop, feu antibrouillard arrière | 10 A
33. | Essuie-glace arrière | 15 A
34. | Feux de route (lampes halogènes) *2 | 20 A
35. | Phare droit (ampoules au xénon) *1 | 15 A
36. | Projecteurs antibrouillard avant | 15 A
37. | Système de gestion du moteur | 7,5 A
38. | Système audio | 7,5 A
39. | Libre
40. | Combiné d'instruments | 7,5 A
41. | Combiné d'instruments | 10 A
42. | SRS1 - Airbags | 7,5 A
43. | Système audio Bose (selon équipement) | 25 A
44. | Système audio | 15 A
45. | Système antiblocage des roues (ABS) / Contrôle dynamique de stabilité (DSC) | 30 A
46. | FUEL PUMP - Système d'alimentation (fusible de la pompe à carburant) | 15 A
47. | Réchauffeur de carburant
48. | Feux de position avant/arrière, éclairage de la plaque d'immatriculation | 15 A
49. | Libre
50. | Clignotants, feux de détresse | 25 A
51. | Libre
52. | Prises électriques accessoires | 15 A
53. | Avertisseur sonore | 15 A
54. | Éclairage intérieur de l'habitacle | 15 A
1* Phares avec ampoules au xénon.
2* Phares avec lampes halogènes.

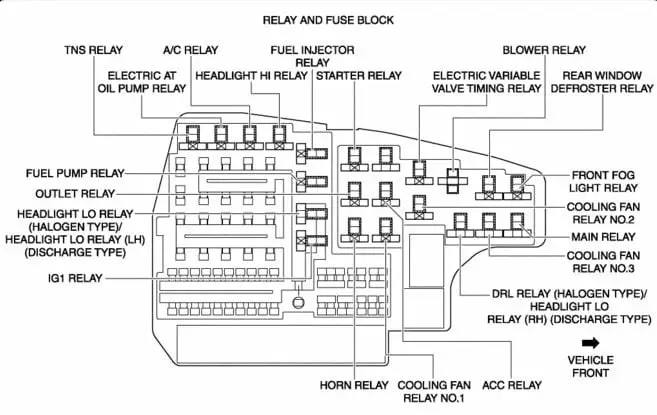

Implantation des relais dans le boîtier
Code | Description
FUEL PUMP RELAY | Relais de la pompe à carburant
OUTLET RELAY | Relais des prises de courant accessoires
HEADLIGHT LO RELAY | Relais des feux de croisement
IG1 RELAY | Relais d'allumage IG1
FRONT FOG LIGHT RELAY | Relais des projecteurs antibrouillard avant
COOLING FAN RELAY2 | Relais du ventilateur de refroidissement 2
MAIN RELAY | Relais principal
COOLING FAN RELAY 3 | Relais du ventilateur de refroidissement 3
DRL RELAY | Relais des feux de jour (DRL)
HORN RELAY | Relais de l'avertisseur sonore
COOLING FAN ACC RELAY | Relais du ventilateur de refroidissement (ACC)
TNS RELAY (TAIL) | Relais des feux de position (TNS)
A/C RELAY | Relais de climatisation
FUELINJECTOR RELAY | Relais d'injection de carburant
ELECTRIC AT OR OIL PUMP RELAY | Relais de la pompe à huile / transmission automatique électrique
HEADLIGHT HI RELAY | Relais des feux de route
STARTER RELAY | Relais du démarreur
BLOWER RELAY | Relais de la soufflerie de chauffage
ELECTRIC VARIABLE VALVE TIMING RELAY | Relais du système de distribution variable électrique (EVVT)
REAR WINDOW DEFROSTER RELAY | Relais de dégivrage de la lunette arrière
Guide vidéo pour accéder aux boîtiers de distribution.
