Fusibles et relais Mazda 6 (GJ), 2012 - 2020

La troisième génération de la Mazda 6 a été présentée en 2012. En 2015, la voiture est passée par le premier remodelage, et en 2018, la deuxième mise à jour a eu lieu. Les changements touchent l'extérieur et l'intérieur du modèle. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mazda 6 (troisième génération ; code de la carrosserie GJ) 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2018, 2019, 2020 année modèle.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

La boîte à fusibles se trouve à proximité de la batterie. Derrière le couvercle en plastique.

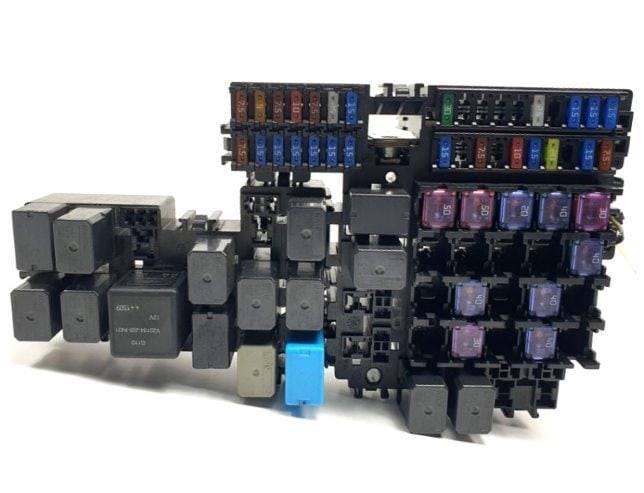

Vue générale.

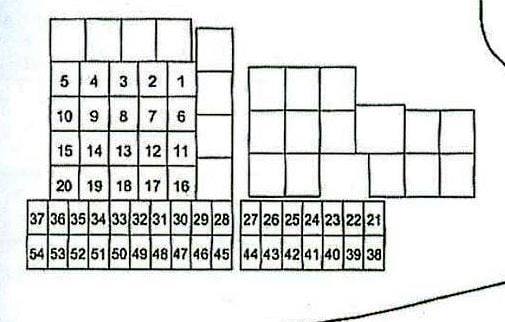

Schéma

No | Ampérage | Affectation des fusibles
1. | 30A | Ventilateur du moteur (pour certaines versions)
2. | 30A | Protection des différents circuits IG2
3. | 30A | Commande moteur (pour certaines versions) INJECTOR
4. | 40A | Ventilateur de refroidissement du moteur (pour certaines versions)
5. | 30A | Lève-vitres électriques (pour certaines versions)
6. | Réserve
7. | 40A | Ventilateur de refroidissement du moteur (pour certaines versions)
8. | 20A | Commande moteur (pour certains modèles) EVVT
9. | 40A | Dégivrage électrique de la lunette arrière
10. | 40A | Protection à des fins électriques diverses (pour certaines versions) DCDC FR
11. | 30A | Ventilateur de refroidissement du moteur (pour certaines versions)
12. | Réserve
13. | Réserve
14. | Réserve
15. | 40A | Système de contrôle moteur ENG.MAIN
16. | 50A | Système de freinage antiblocage ABS, système anti-dérapage (DSC)
17. | 50A | Protection de différents circuits électriques CABIN +B
18. | 20A | Essuie-glace et lave-glace
19. | 40A | Climatisation
20. | 30A | Protection de différents circuits électriques (pour certaines variantes)
21. | 7.5A | Système de gestion du moteur
22. | 15A | Protection de différents circuits électriques
23. | 15A | Phares (gauche)*1, Phares de croisement (gauche)*2
24. | 15A | Phare pour feux de croisement (droite)*2
25. | 15A | Système de gestion du moteur ENGINE 3
26. | 15A | Système de gestion du moteur ENGINE 2
27. | 15A | Système de gestion moteur ENGINE 1
28. | 15A | Système de commande de la boîte de vitesses (sur certaines variantes), serrure de contact
29. | 20A | Système de lavage des phares (sur certaines versions)
30. | 7.5A | Climatisation A/C
31. | 15A | Système de commande de la boîte de vitesses (pour certaines variantes)
32. | 10A | Feux de stop, feux antibrouillard arrière (pour certaines versions)
33. | 15A | Essuie-glace arrière (pour certaines versions)
34. | 20A | Phares pour feux de route
35. | 15A | Phare (droit) *1
36. | 15A | Feux antibrouillard (pour certaines versions)
37. | 7.5A | Système de gestion du moteur ENG.+B
38. | 7.5A | Système audio
39. | 5A | Système de gestion du moteur (pour certaines versions) GLOW SIG
40. | 7.5A | Combiné d'instruments (pour certaines variantes)
41. | 10A | Combiné d'instruments
42. | 7.5A | Airbags SRS1
43. | 25A | Véhicules avec système audio Bose
44. | 15A | Système audio
45. | 30A | Système d'antiblocage des roues (ABS), système anti-dérapage (DSC)
46. | 15A | Système de carburant FUEL PUMP - fusible de la pompe à essence (sur certaines variantes)
47. | 25A | Chauffage du carburant FUEL WARM (pour certaines versions)
48. | Feux arrière
49. | Vide
50. | 50A | Feux de détresse, clignotants, feux de gabarit avant et arrière, éclairage de la plaque d'immatriculation
51. | Feux de jour
52. | 15A | Prises de courant R.OUTLET2
53. | 15A | Avertisseur sonore
54. | 15A | éclairage intérieur

Note : *1. phares avec ampoules au xénon, *2. phares avec ampoules halogènes.

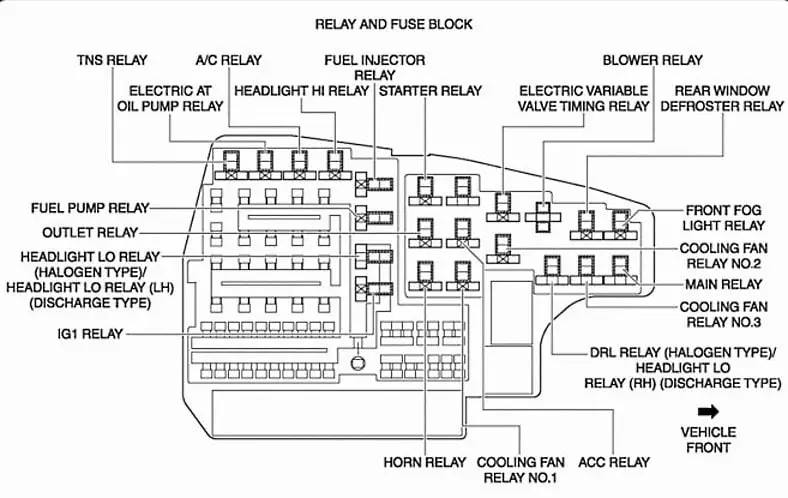

Plan des relais dans le boîtier moteur

Code | Description
FUEL PUMP RELAY | Relais de pompe à essence
OUTLET RELAY | Sorties
HEADLIGHT LO RELAY | relais feux de croisement
IG1 RELAY | ALLUMAGE
FRONT FOG LIGHT RELAY | Phare antibrouillard
COOLING FAN RELAY NO.2 | VENTILATEUR DE REFROIDISSEMENT NO.2
MAIN RELAY | RELAIS PRINCIPAL
COOLING FAN RELAY NO. 3 | Relais de ventilateur de refroidissement no. 3
DRL-RELAIS | Feux de route (feux de jour)
HORN RELAY | Avertisseur sonore
COOLING FAN ACC RELAY | Ventilateur de refroidissement n° 1
TNS RELAY (TAIL) | Feux de position TNS
A/C RELAY | Climatisation
FUEL INJECTOR RELAY | Injecteur de carburant
ELECTRIC AT OR OIL PUMP RELAY | RELAIS ÉLECTRIQUE DE BOÎTE DE VITESSES OU RELAIS DE POMPE À HUILE DE BOÎTE DE VITESSES
HEADLIGHT HI RELAY | éclairage de la face avant
STARTER RELAY | Démarreur
BLOWER RELAY | Ventilateur
ELECTRIC VARIABLE VALVE TIMING RELAIS | Commande électrique des soupapes
REAR WINDOW DEFROSTER RELAY | RELAIS DE DÉGIVRAGE DE LUNETTE ARRIÈRE

Dans le compartiment intérieur du véhicule

L'appareil se trouve à l'extrémité gauche du tableau de bord, près du pied du conducteur. Il est recouvert d'un cache en plastique.

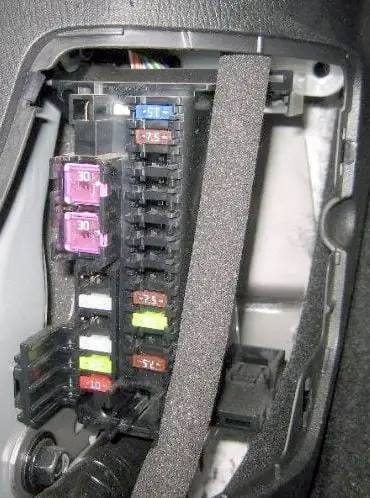

Exemple d'accès.

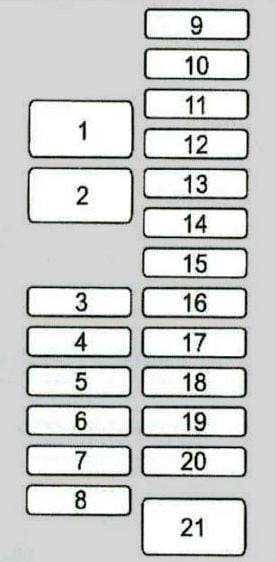

Schéma

N° | Ampères | Affectation des fusibles
1. | 30A | Réglage électrique du siège (pour certaines versions)
2. | 30A | Lève-vitres électriques
3. | 15A | R.OUTLET3 - Prises de courant supplémentaires
4. | 25A | Lève-vitres électriques
5. | 15A | Antivol de direction
6. | 25A | Verrouillage électrique centralisé
7. | 20A | Chauffage électrique des sièges (pour certaines variantes)
8. | 10A | Aération de toit (pour certaines variantes)
9. | 15A | Prises de courant (fusible pour allume-cigare)
10. | 7.5A | Actionneur électrique pour rétroviseurs
11. | 15A | Prises électriques (pour certaines versions)
12-16. | Réserve
17. | 7.5A | Rétroviseurs extérieurs chauffants électriques
18-20. | Réserve
21. | 30A | Commande électrique de réglage des sièges (pour certaines versions)
