La deuxième génération de la Mazda 6 a fait ses débuts au Salon de l'automobile de Francfort en 2007. En 2010, une refonte du modèle a eu lieu. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mazda 6 (deuxième génération ; code du corps GH) 2007, 2008, 2009, 2010, 2011, 2012 année de construction en berline, break et hayon avec des moteurs à essence de volume : 1,8, 2,0, 2,5 litres (R4 DOHC).

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles pour l'allume-cigare et la pompe à carburant.

À l'intérieur du véhicule

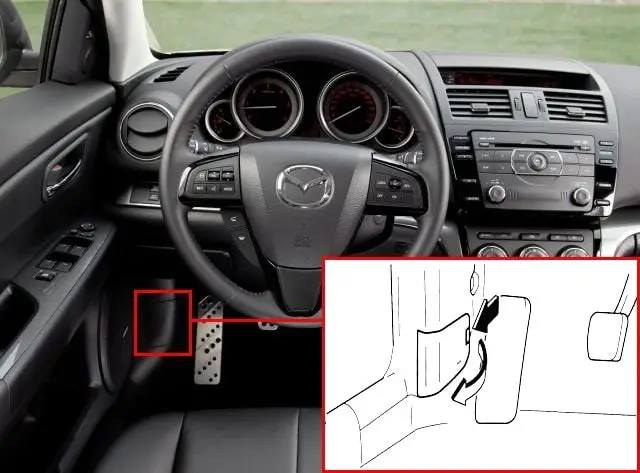

Le boîte à fusibles se trouve du côté conducteur, près de la porte, derrière le couvercle en plastique.

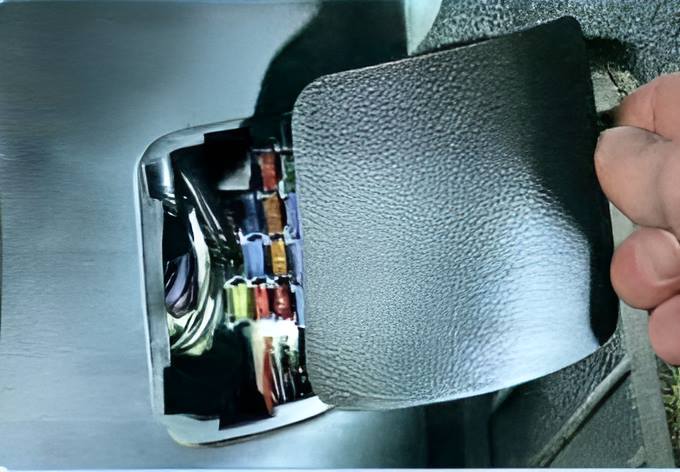

1) Pour accéder au bloc de montage situé dans l'habitacle, déverrouiller et faire glisser le couvercle sur le côté....

2) ...le retirer de l'extrémité de la garniture inférieure du montant de porte avant en surmontant la résistance élastique des clips.

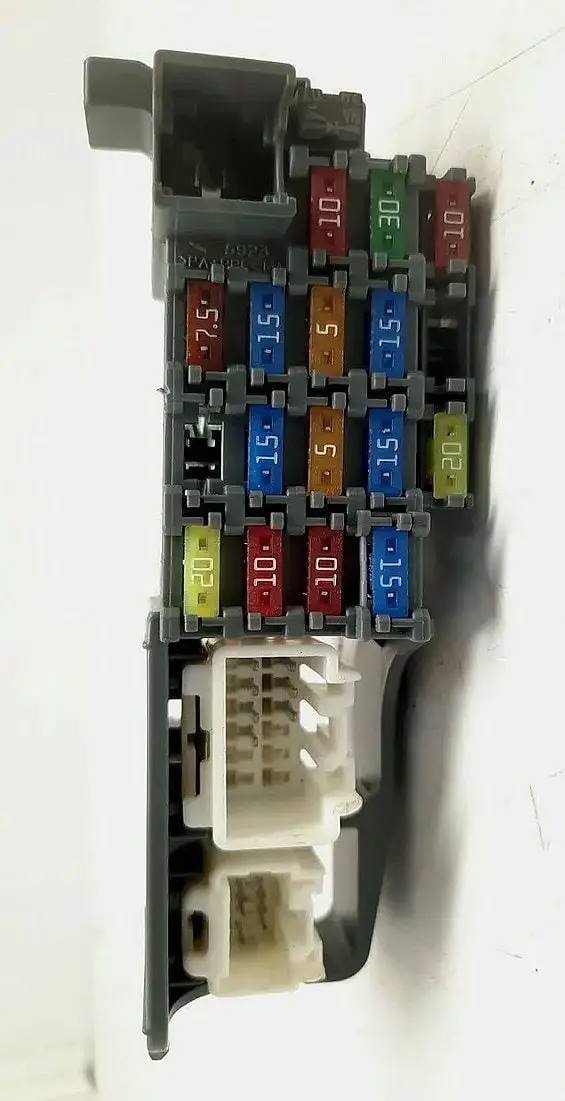

Vue générale.

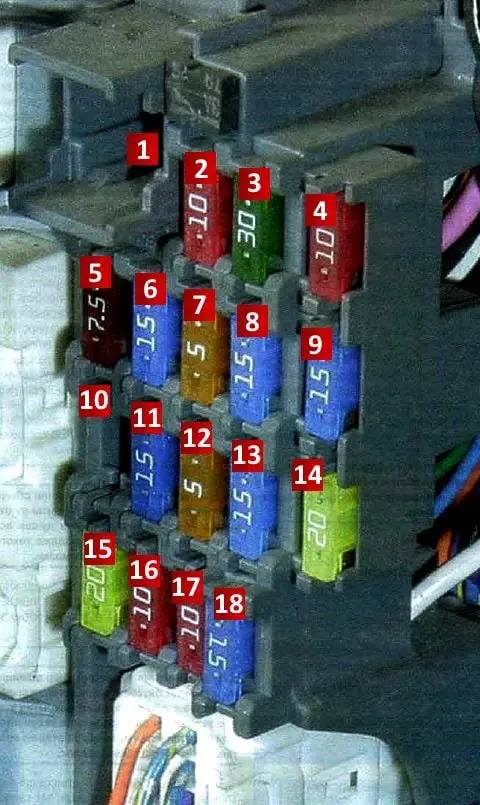

Schéma

No | Ampères | Affectation des fusibles
1. | 30A | Lève-vitres électriques
2. | 10A | Système d'éclairage adaptatif
3. | 30A | Verrouillage centralisé des portes
4. | Pièce de rechange
5. | 7,5A | Éclairage du tableau de bord
6. | 15A | Fusible allume-cigare Mazda 6
7. | 5A | Rétroviseurs latéraux électriques
8. | 15A | Prise électrique
9. | Réserve
10. | Réserve
11. | 15A | Système de gestion du moteur
12. | 5A | Système de sécurité
13. | 15A | Tableau de bord
14. | Pièce de rechange
15. | 20A | Essuie-glace et lave-glace
16. | 10A | Compresseur de climatisation
17. | 10A | Essuie-glace de la porte arrière et lave-glace
18. | 15A | Éclairage de la cabine

Dans le compartiment moteur

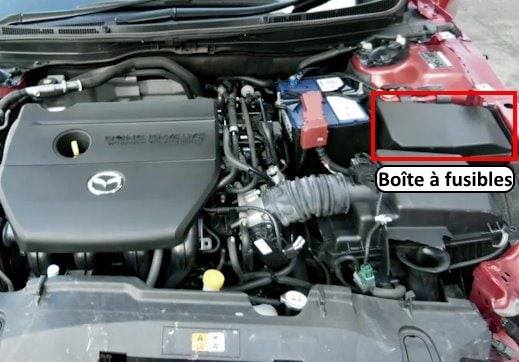

Située sur le côté gauche du capot, près de la batterie.

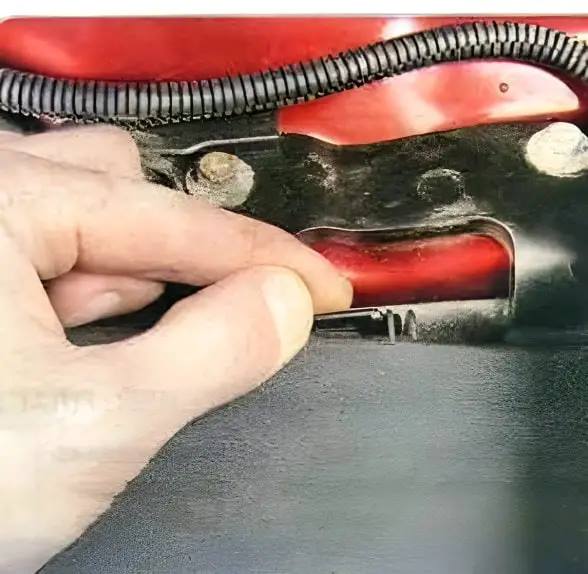

1) Pour accéder à la boîte à fusibles du compartiment moteur, appuyer sur le loquet du couvercle....

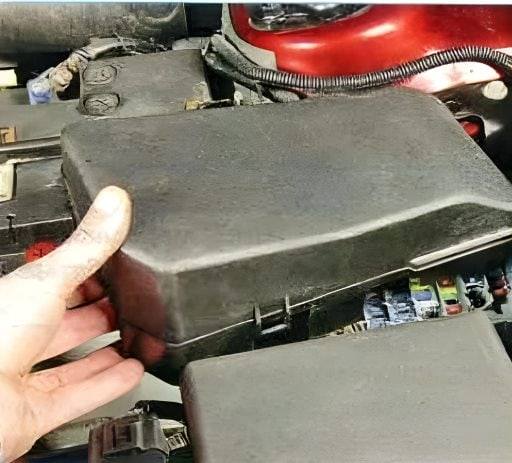

2) ...et retire le couvercle.

Photo - exemple.

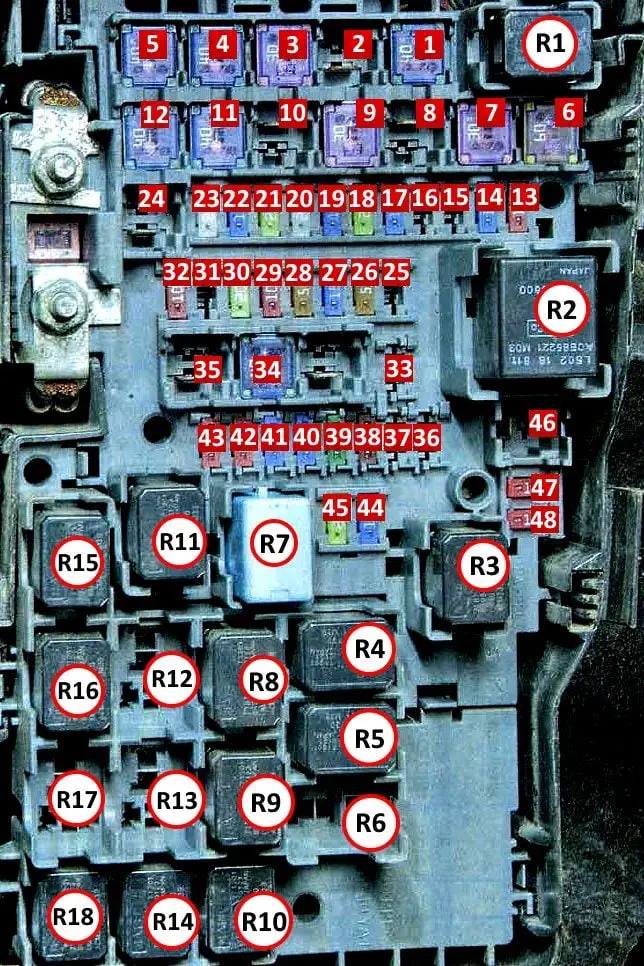

Schéma

No. | Ampérage | Affectation des fusibles
1. | 40A | chauffage
2. | 40A | Réserve
3. | 30A | Lève-vitres électriques
4. | 40A | Système de démarrage du moteur
5. | 40A | Protection des circuits électriques
6. | 60A | Système antiblocage ABS
7. | 30A | Ventilateur moteur
8. | 20A | AUX HEATER (chauffage)
9. | 30A | Ventilateur de refroidissement du moteur
10. | 50A | PRÉ-CRASH
11. | 40A | chauffage de la lunette arrière
12. | 40A | Réglage électrique des sièges
13. | 10A | Système de climatisation
14. | 15A | Prise électrique
15. | DIECER
16. | Vide
17. | 15A | Commande électrique du toit ouvrant
18. | 20A | Chauffage de siège
19. | 15A | Unité de commande de l'habitacle
20. | 25A | Système audio
21. | 20A | Lave-phares
22. | 15A | Phares antibrouillard
23. | 25A | Entraînement électrique de verrouillage des portes
24. | Vide
25. | Vide
26. | 5A | Feux de stop
27. | 15A | Avertisseur sonore
28. | 5A | Système de gestion du moteur
29. | 10A | Indicateur de direction et signalisation d'urgence
30. | Vide
31. | 10A | Système d'antivol de direction électronique
32. | 10A | Système de gestion du moteur
33. | Vide
34. | 40A | Protection du circuit électrique
35. | Vide
36. | GLOWSIG
37. | Vide
38. | 7.5A | Rétroviseurs extérieurs électriques chauffants
39. | 30A | ABS - Système de freinage antiblocage et contrôle de stabilité
40. | 15A | Ampoule feu de croisement droit
41. | 15A | Ampoule feu de croisement gauche
42. | 10A | Ampoule pour feu de route droite
43. | 10A | Ampoule pour feu de croisement droit
44. | 15A | gicleurs
45. | 20A | Module de carburant (fusible de la pompe à essence)
46. | GLOW (bougies de préchauffage)
47. | 10A | Système de gestion du moteur
48. | 10A | Injecteurs de carburant
