Fusibles et relais Mazda 3 (BL), 2009 - 2013

La Mazda 3 est une voiture compacte produite par une entreprise japonaise. Dans le pays d'origine du constructeur, elle est appelée Axela. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mazda 3 (deuxième génération ; code corps BL) 2009, 2010, 2011, 2012, 2013 année de construction.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

Il y a trois boîtes à fusibles et à relais.

Boîte principale

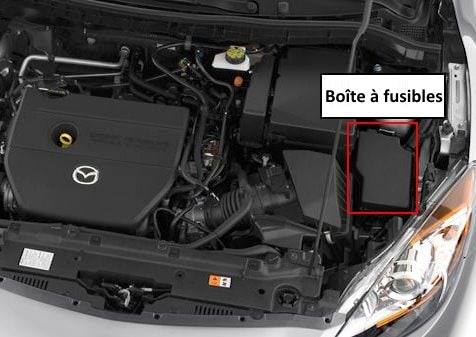

La boîte à fusibles principale du compartiment moteur se trouve sur le côté gauche, entre la batterie et l'aile gauche (représentée par une flèche).
1. appuyer sur le loquet situé sur le couvercle de protection en plastique du côté du montage et le retirer.

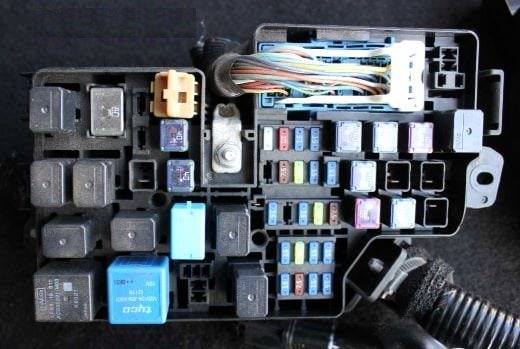

Vue générale.

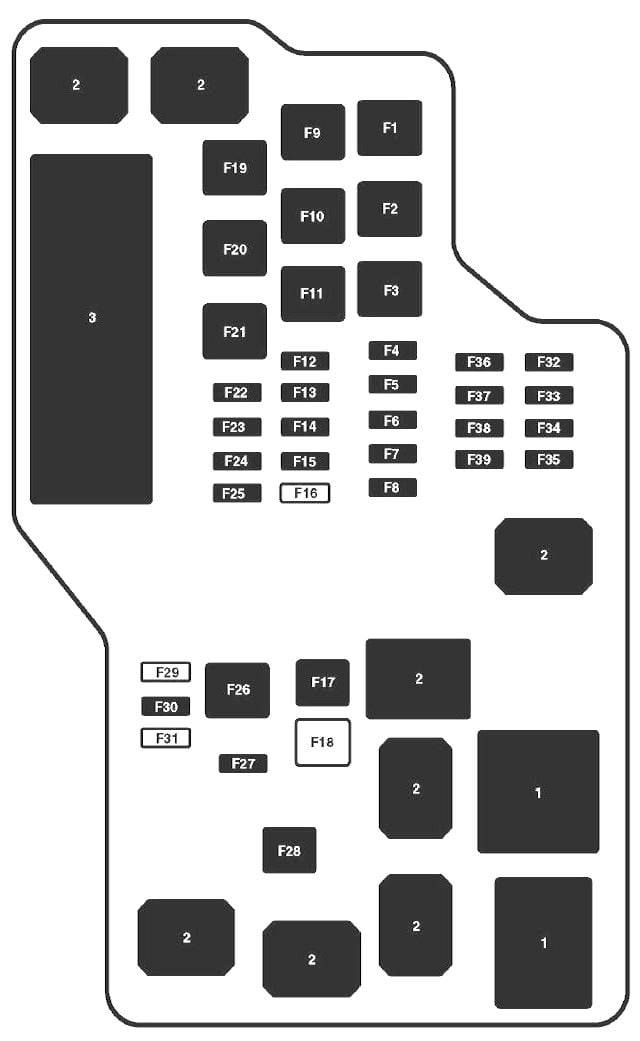

Schéma

No | Affectation des fusibles | Ampères
F1. | moteur de ventilateur | 40A
F2. | ENG MAIN appareil de commande du moteur | 40A
F3. | Protection des différents circuits électriques BTN 1 | 50A
F4. | Climatiseur | 7,5A
F5. | Lampes de feux de route dans les phares | 20A
F6. | Ampoules pour phares antibrouillard | 15A
F7. | Lave-phares | 20A
F8. | Clapet de ventilation | 15A
F9. | Elément chauffant du pare-brise droit | 40A
F10. | Elément chauffant pour le pare-brise gauche | 40A
F11. | Moteur du ventilateur de refroidissement du moteur | 40A
F12. | Lampes pour éclairage intérieur | 15A
F13. | Unité de contrôle de la traction | 15A
F14. | Unité de commande DSC anti-dérapage | 20A
F15. | Protection de différents circuits électriques BTN 2 | 7,5A
F17. | Moteur de chauffage et de ventilation | 40A
F19. | Elément chauffant de la lunette arrière | 30A
F20. | Interrupteur d'allumage IG KEY 2 | 40A
F21. | Interrupteur d'allumage IG KEY 1 | 40A
F22. | Avertisseur sonore | 15A
F23. | Feux d'avertissement de freinage | 15A
F24. | Unité de commande du moteur ENG+B | 10A
F25. | Fusible pompe à essence (FUEL PUMP) | 25A
F26. | Centrale de commande ABS (système ABS) | 40A
F27. | Elément chauffant du siège avant | 20A
F28. | Unité de commande de la direction assistée électrique | 80A
F30. | Unité de contrôle ABS IG | 10A
F32. | Ampoule de feu de croisement dans le phare droit | 15A
F33. | Ampoule pour feu de croisement dans le projecteur gauche | 15A
F34. | Lampes d'éclairage du combiné d'instruments | 7,5A
F35. | Ampoules pour feux de position dans les feux arrière | 15A
F36. | Unité de contrôle du moteur ENG ING | 15A
F37. | Appareil de commande du moteur ENG BAR 1 | 15A
F38. | Appareil de commande du moteur ENG BAR 2 | 20A
F39. | Régulateur de papillon ETV | 15A

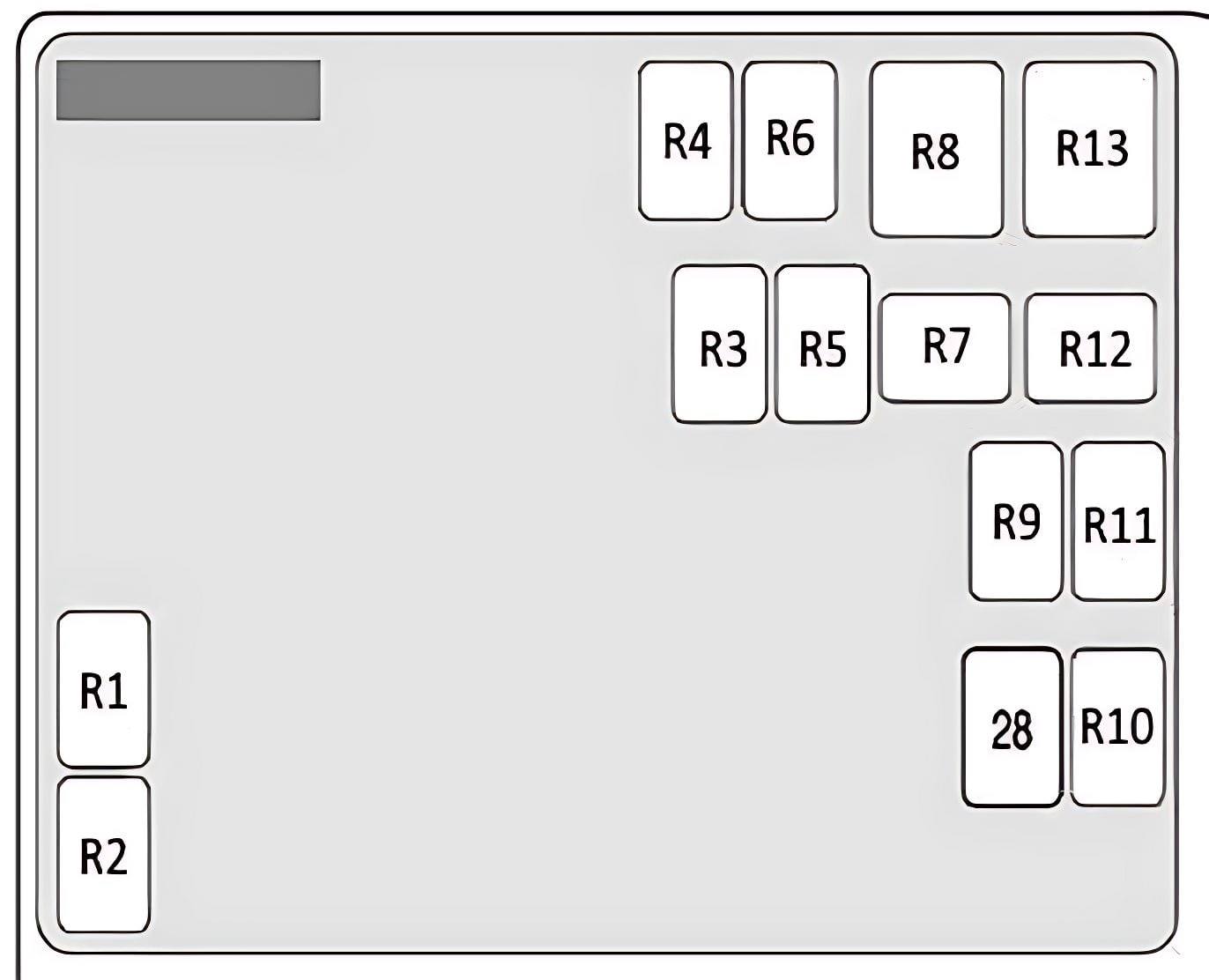

No. | Affectation des relais
R1. | Injecteurs (L3 avec TC)
R2. | Feux de croisement
R3. | Relais principal de la boîte automatique (LF, L5) / Relais de régulation de vitesse de la pompe à essence (L3 C TC)
R4. | Relais de phares - feux de route
R5. | Relais de la pompe à essence
R6. | Feux de jour
R7. | Démarreur
R8. | Relais de ventilateur
R9. | Relais de klaxon
R10. | TNS / Feux de position
R11. | Chauffage de la lunette arrière
R12. | Relais de climatisation
R13. | relais principal

Platine de puissance sur la batterie

La platine de « puissance » séparée est fixée au pôle « positif » de la batterie.

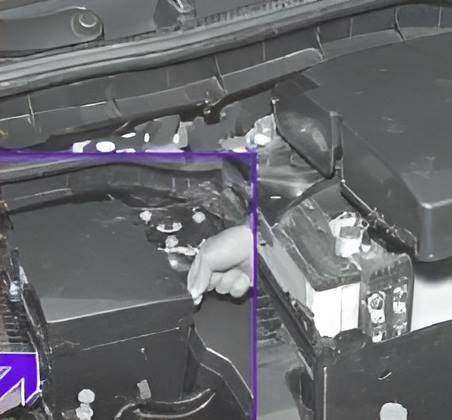

1. Desserrer les deux verrous du couvercle de protection en plastique de la batterie et le retirer.
2. à l'aide d'une clé ou d'une tête de 10, desserrer la vis de fixation du serre-fil sur le pôle négatif de la batterie et prendre le fil sur le côté.
3. dévisser les deux écrous des cosses qui sont fixées au fusible par l'écrou « on 8 ».

No | Description | Ampères
F1. | ALT - Générateur | 100A
F2. | Vide

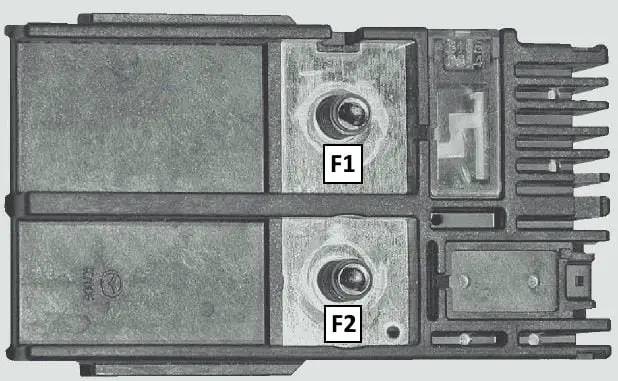

Schéma de câblage des relais et des fusibles de la batterie

N° | Affectation | Ampères
F1. | Moteur de ventilateur de moteur | 30A
F2. | moteur-ventilateur | 30A

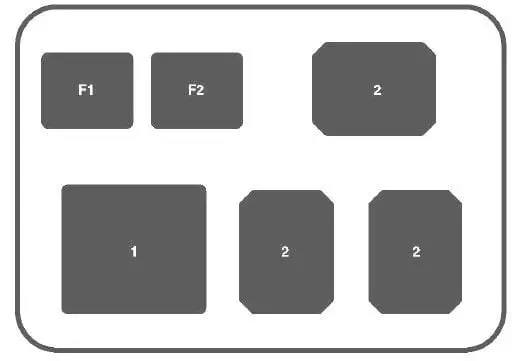

1. | grand relais
2. | petit relais

Unités supplémentaires

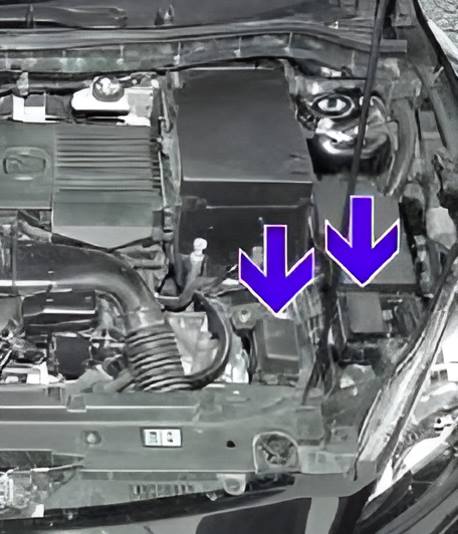

Deux blocs supplémentaires se trouvent dans le compartiment moteur, sur le côté gauche (représentés par des flèches).
Étant donné que les couvercles des boîtes de relais supplémentaires sont identiques et que l'inscription de l'affectation des relais et des fusibles est double, l'objectif spécifique d'un élément donné ne peut être connu qu'expérimentalement.

Dans le compartiment intérieur du véhicule

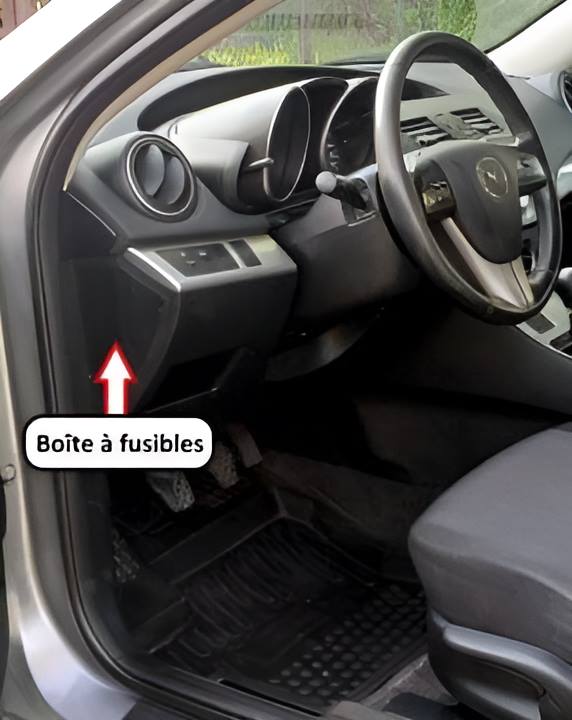

Le boîtier de fusibles se trouve à gauche de la colonne de direction, à l'extrémité du tableau de bord. Retirez le panneau pour y accéder.

Exemple d'accès.

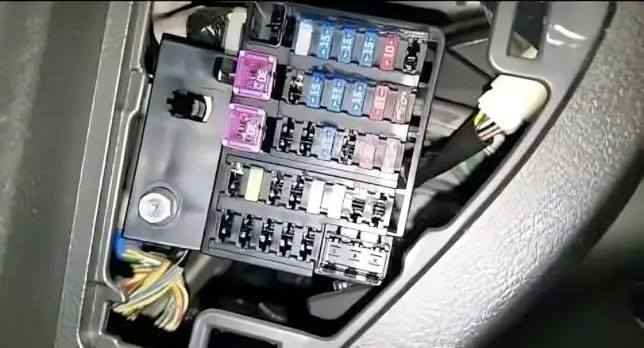

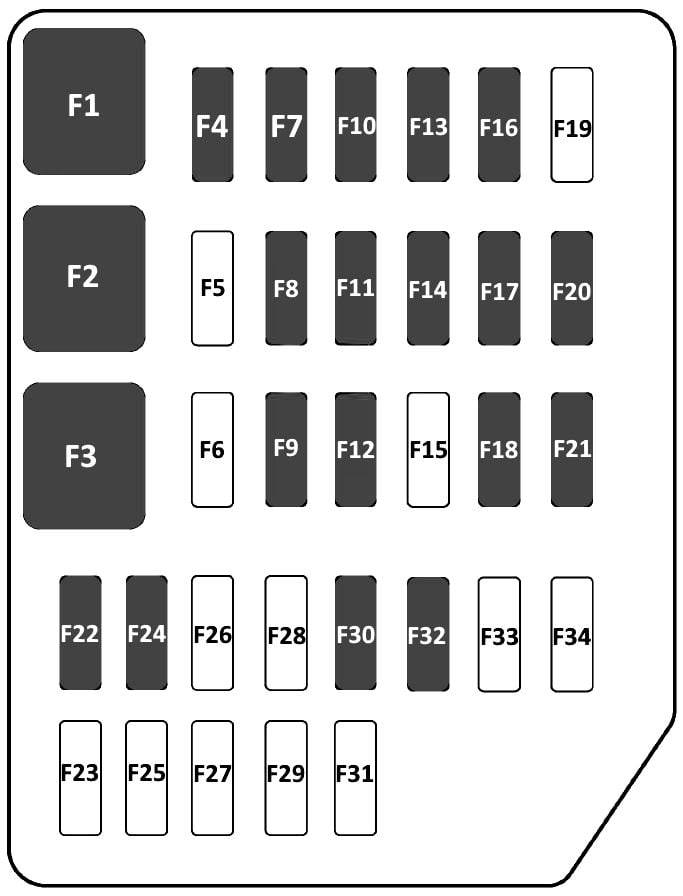

Schéma

No | Affectation des fusibles | Ampères
F1. | aimant d'allumage | 30A
F2. | Système de refroidissement du moteur | 30A
F3. | Motoréducteurs des lève-vitres électriques | 50A
F4. | Verrouillage central | 7,5A
F5. | Vide
F6. | Vide
F7. | Verrouillage électrique de la direction | 15A
F8. | Système d'airbags | 15A
F9. | Vide
F10. | Signalisation d'urgence | 15A
F11. | Protection des différents circuits METER | 15A
F12. | Prises électriques | 15A
F13. | Essuie-glace du hayon du coffre | 15A
F14. | Fusible de l'allume-cigare | 20A
F15. | Vide
F16. | Moteur du ventilateur de chauffage et de ventilation | 10A
F17. | Motoréducteurs des rétroviseurs extérieurs | 10A
F18. | Signal du démarreur | 10A
F19. | Vide
F20. | Système audio | 7,5A
F21. | Eléments chauffants pour rétroviseurs extérieurs chauffants | 7,5A
F22. | Système de clignotants latéraux | 7,5A
F23. | Vide
F24. | Unité de contrôle du moteur | 10A
F25-F29. | Vide
F30. | Motoréducteurs pour lève-vitres électriques | 25A
F31. | Vide
F32. | Essuie-glace et lave-glace | 25A
F33. | Vide
F34. | Vide
