Fusibles Mazda 2 (DJ), 2014 - 2019

Mazda a officiellement lancé une nouvelle génération de hayon en 2014. La nouveauté est faite dans le style d'entreprise Kodo, montré sur le concept-car Hazumi de Genève, et de nombreuses fonctionnalités ressemblent à l'ancienne « trois ». Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mazda 2 (troisième génération ; code de la carrosserie DJ) 2014, 2015, 2016, 2017, 2018, 2019 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Sous le capot

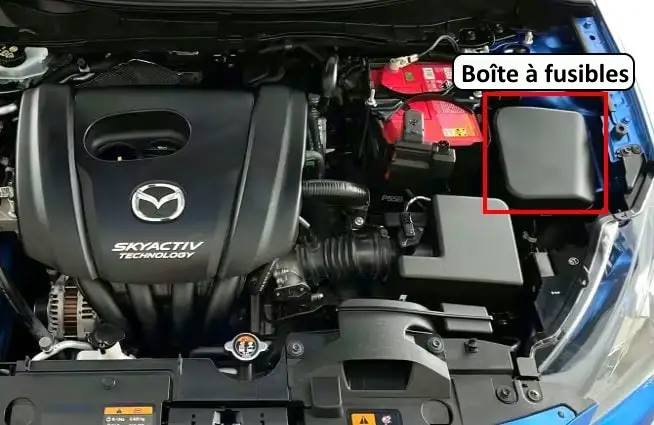

Se trouve à proximité de la batterie. Retire le couvercle en plastique pour y accéder.

Vue générale.

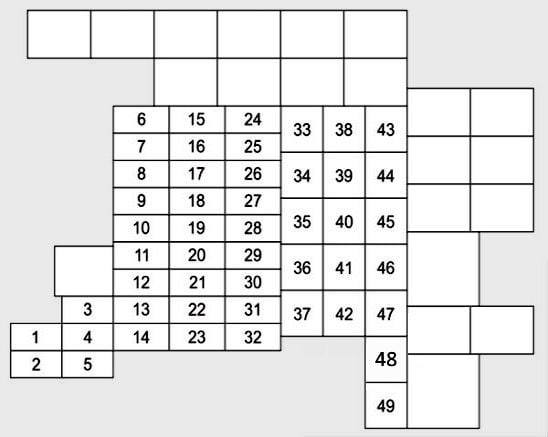

Schéma

N° | Affectation des fusibles | Ampères
1. | Pour la protection de différents circuits électriques | 15A
2. | Système de commande du moteur | 7,5A
3. | Trappe de toit | 10A
4. | Éclairage intérieur | 15A
5. | Système de gestion du moteur | 7,5A
6. | Système audio | 15A
7. | Tableau de bord | 10A
8. | Airbag | 7,5A
9. | Combiné d'instruments (certains modèles) | 7,5A
10. | Système audio 7,5A
11. | Système de gestion du moteur | 15A
12. | Système de gestion du moteur | 15A
13. | Système de gestion du moteur | 15A
14. | Système audio | 25A
15. | Climatisation (certains modèles) | 7,5A
16. | Système de commande de la boîte de vitesses (certains modèles) | 15A
17. | Système de commande de la transmission (certains modèles) | 15A
18. | Serrures de portes électriques | 25A
19. | Phare (droit) | 20A
20. | Système de gestion du moteur | 7.5A
21. | Feux arrière, éclairage de la plaque d'immatriculation, feux de position | 20A
22. | Vide
23. | Éclairage intérieur | 25A
24. | Feux antibrouillard (certains modèles) | 15A
25. | Lave-phares (certains modèles) | 20A
26. | Feux stop, feu antibrouillard arrière (certains modèles) | 10A
27. | Avertisseur sonore | 15A
28. | Phare (gauche) | 20A
29. | ABS, contrôle dynamique de stabilité (certains modèles) | 30A
30. | Feux d'avertissement d'urgence, clignotants | 15A
31. | Fusible système de carburant / pompe à essence (certains modèles) | 15A
32. | Chauffage à carburant (certains modèles) | 25A
33. | Essuie-glace avant | 20A
34. | Pour la protection de différents circuits électriques | 50A
35. | Ventilateur de refroidissement (certains modèles) | 30A
36. | Ventilateur de refroidissement (certains modèles) | 30A
37. | ABS, contrôle dynamique de stabilité (certains modèles) | 50A
38. | Système de gestion du moteur (certains modèles) | 20A
39. | Vide
40. | Ventilateur de refroidissement (certains modèles) | 30A
41. | Ventilateur de refroidissement (certains modèles) | 40A
42. | Système de gestion du moteur | 40A
43. | Direction assistée (certains modèles) | 60A
44. | Dégivrage de la lunette arrière | 40A
45. | 1G2 : Pour la protection de différents circuits électriques | 30A
46. | Injecteur : commande du moteur (certains modèles) | 30A
47. | Climatisation | 40A
48. | Lève-vitres électriques | 30A
49. | Pour la protection de différents circuits électriques (certains modèles) | 40A

Dans le compartiment à passagers

La boîte à fusibles se trouve près de la porte, sur le côté gauche (au même endroit pour les modèles à conduite à droite et à gauche).

Pour y accéder, il faut retirer le couvercle de protection.

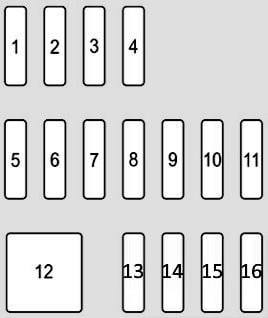

Schéma

N° | Affectation | Ampères
1-4. | Vide
5. | Prises accessoires, fusible allume-cigare Mazda2 | 15A
6. | Vide
7. | Indicateur de changement de vitesse pour boîte automatique (certains modèles) | 7,5A
8. | Rétroviseur | 7,5A
9. | Vide
10. | Lève-vitres électriques | 25A
11. | Essuie-glace et lave-glace arrière | 15A
12. | Vide
13. | Vide
14. | Antivol de direction électronique | 15A
15. | Sièges chauffants (certains modèles) | 20A
16. | Rétroviseurs extérieurs chauffants (certains modèles) | 7,5A
