La deuxième génération de la Mazda 2 à hayon a été présentée en 2007 au salon de l'automobile de Genève et de Shanghai. La voiture est construite sur la plate-forme DE, sur la même plate-forme est construite Ford Fiesta de sixième génération. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Mazda 2 (deuxième génération ; code de la carrosserie DE) 2007, 2008, 2009, 2010, 2010, 2011, 2012, 2012, 2013, 2014, 2014, 2015, 2016 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.
Dans le compartiment moteur

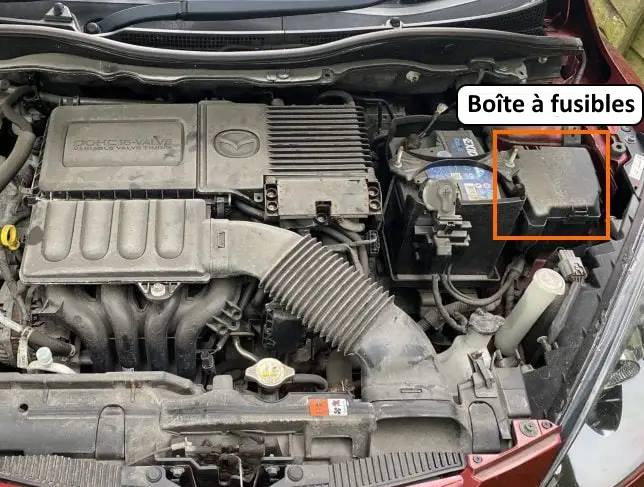

La boîte à fusibles se trouve à proximité de la batterie. Retire le couvercle en plastique pour y accéder.

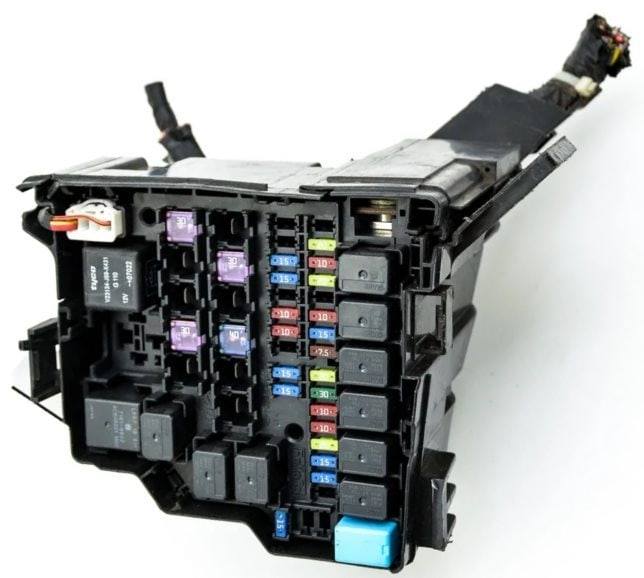

Vue générale.
Schéma
No | Affectation des relais
R1. | Non utilisé
R2. | Relais de bougies de préchauffage
R3. | relais de commande du moteur
R4. | Relais de feux de route
R5. | Relais de croisement des phares
R6. | Relais de feu antibrouillard arrière
R7. | Essence : relais de pompe à carburant
R8. | Relais pour moteur de ventilateur du chauffage
R9. | Non utilisé
R10. | Relais d'avertisseur sonore
R11. | Relais de climatisation
R12. | Relais de démarreur
R13. | Relais de phares antibrouillard
N° | Affectation des fusibles | Ampères
1. | Chauffage du carburant
2. | Fusible de la pompe à carburant | 15A
3. | F.FOG - Phares antibrouillard | 15A
4. | Lève-vitres électriques | 20A
5. | Avertisseur sonore | 10A
6. | EG1 - Système de gestion du moteur | 10A
7. | DSC-P - DSC | 30A
8. | DSC-V - DSC | 20A
9. | Climatisation | 7,5A
10. | TAIL - feux arrière, feux de position, éclairage de la plaque d'immatriculation | 15A
11. | STOP - feux stop | 10A
12. | SWS - Airbags de sécurité | 7,5A
13. | R.DEF - Lunette arrière chauffante | 20A
14. | HAZARD - Feux de détresse, indicateurs de direction | 10A
15. | D / L - Serrures de portes électriques | 20A
16. | EOP
17. | ENG BAR - Système de gestion du moteur | 15A
18. | ENG INJ - Système de gestion du moteur | 15A
19. | ENG INJ2 - système de gestion du moteur
20. | H / L HI RH - Lampes halogènes pour feux de route (droite)
21. | H / L HI LH - Lampes halogènes pour feux de route (gauche)
22e | DCDC3 - Equipement spécial
23. | H / L LO RH - Feux de croisement (droite) | 15A
24. | H / L LO LH - Phare de croisement (gauche) | 15A
25. | AUDIO2 - Système audio
26. | DSC-V2
27. | HORN2 - Avertisseur sonore 2
28. | METER - Combiné d'instruments
29. | ROOM - éclairage intérieur | 15A
30. | GLOW - Bougies de préchauffage
31. | EWT
32. | IG KEY 1 - Pour la protection de différents circuits électriques | 40A
33. | FAN 3 - Ventilateur de refroidissement
34. | FAN 2 - Ventilateur de refroidissement | 30A
35. | FAN 1 - Ventilateur de refroidissement
36. | INJ - commande du moteur
37. | IG KEY 2 - Pour protéger les différents circuits électriques | 30A
38. | Système quatre roues motrices
39. | ABS DSC-P2 - ABS
40. | BLOWER - Ventilateur pour la climatisation | 30A
À l'intérieur du véhicule
La boîte à fusibles se trouve à l'extrémité du tableau de bord, côté conducteur.

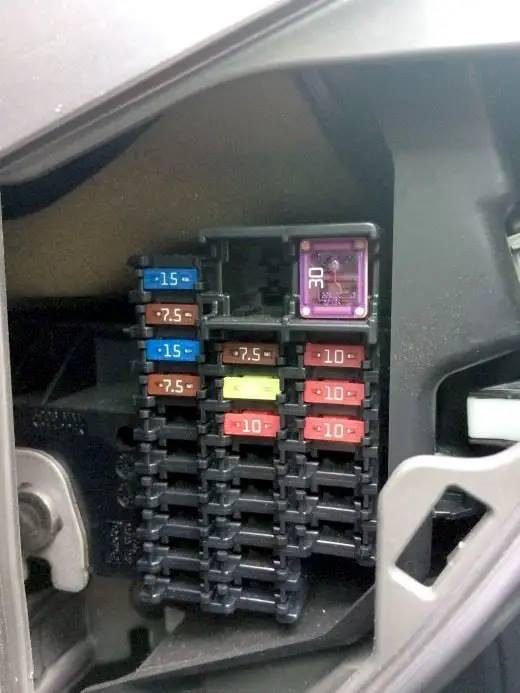

Exemple d'accès.

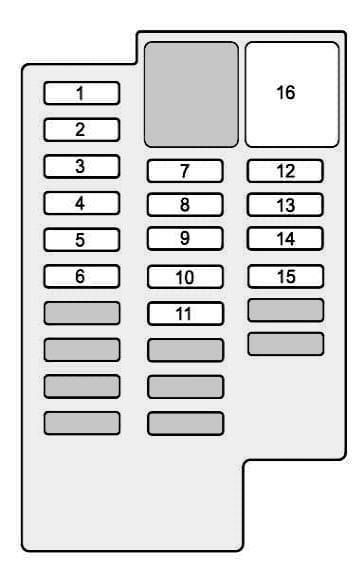

Schéma
N° | Affectation | Ampères
1. | TCM - Unité de contrôle électronique de la transmission | 10A
2. | ILLUMI - Éclairage du tableau de bord | 7,5A
3. | CIGAR - Fusible allume-cigare Mazda2, prise auxiliaire | 15A
4. | MIRROR - Rétroviseurs électriques | 7,5A
5. | M.DEF - Rétroviseurs extérieurs chauffants | 7,5A
6. | S.WARM - Sièges chauffants
7. | A / C - Climatisation | 7,5A
8. | F.WIP - Essuie-glace et lave-glace | 20A
9. | R.WIP - Essuie-glace et lave-glace arrière - .
10. | Démarreur
11. | METER 2 - Tableau de bord
12. | ENG - Système de gestion du moteur | 10A
13. | METER - Combiné d'instruments | 10A
14. | SAS - Airbag, DSC | 10A
15. | AUDIO 3 - Système audio
16. | Lève-vitres électriques | 30A

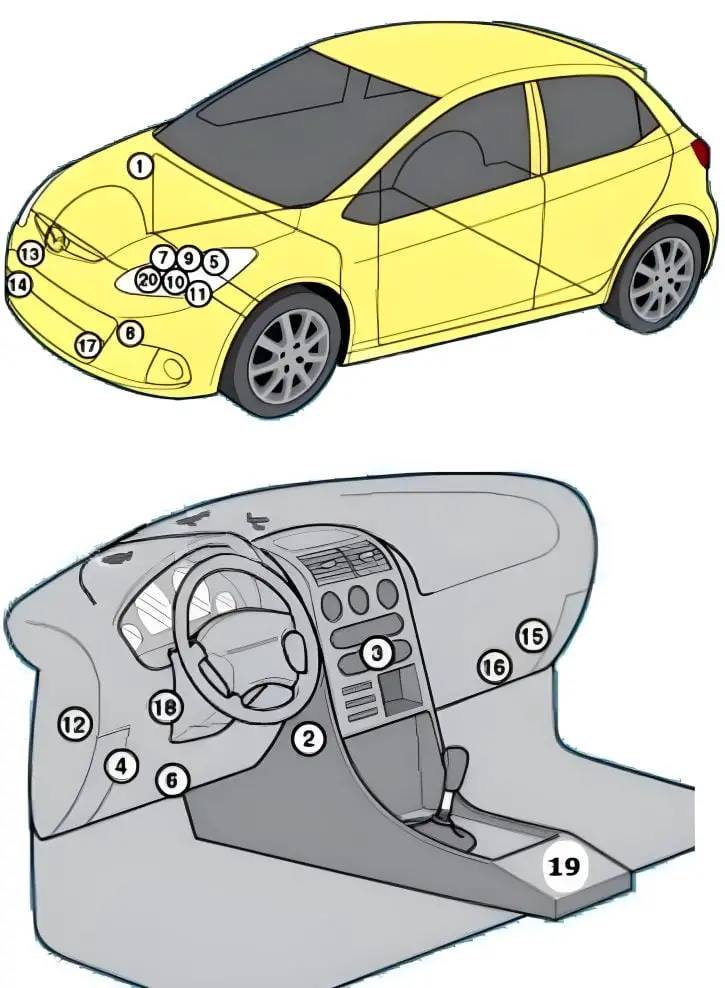

Emplacement général
Disposition générale des composants électroniques.
No. | Composant
1. | Module de commande électronique ABS
2. | Résistance du ventilateur du système de chauffage/climatisation - sous le tableau de bord
3. | Module de commande électronique de la climatisation
4. | Module de commande du système antivol
5. | Batterie
6. | Connecteur de diagnostic (DLC)
7. | Module de commande électronique du moteur
8. | Résistance du moteur du ventilateur - près du radiateur
9-10. | Boîtes à fusibles, sous le capot (n° 1 / n° 2)
11. | Boîte à fusibles n° 3, sous le capot (moteurs diesel uniquement) 10
12. | Boîte à fusibles, compartiment passagers
13-14 | Cornets d'alarme
15. | Module de commande pour l'accès sans clé
16. | Module de commande multifonctions - fonctions : Feux antibrouillard, alerte d'urgence, phares, clignotants, contrôle de la ceinture de sécurité Essuie-glace
17. | Capteur de température de l'air ambiant derrière le pare-chocs avant
18. | Module de commande de la direction assistée
19. | Module de commande électronique SRS
20. | Module de commande électronique de la boîte de vitesses - dans le module de commande du moteur
