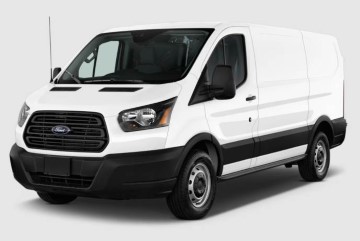

La septième génération du Transit a été officiellement présentée en janvier 2013. Elle a été développé dans le cadre du programme OneFord en tant que véhicule mondial destiné aux marchés européen et nord-américain. Dans cet article, nous allons détailler l'affectation des fusibles du Ford Transit Mk8 (septième génération, y compris les versions Ford Custom et Tourneo Custom). Années de production : 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Vous trouverez ici l'emplacement, la description et les visuels des boîtiers porte-fusibles. Le fusible de l'« allume-cigare » est indiqué en gras.
Dans l'habitacle
L'habitacle comprend trois boîtiers : un situé sous le siège conducteur et deux installés au niveau du tableau de bord.

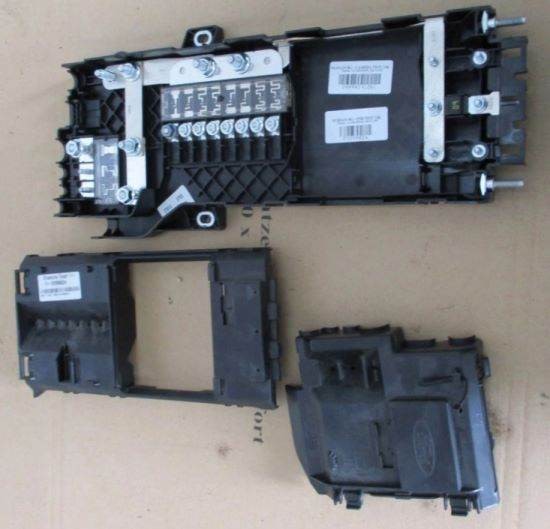

Boîte à fusibles sous le siège

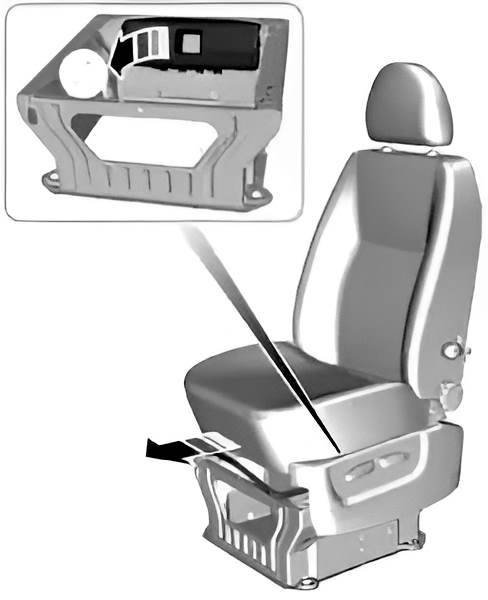

Pour y accéder, il est nécessaire de faire glisser le siège conducteur complètement vers l'avant.
Photo fournie à titre d'exemple.
Schémas

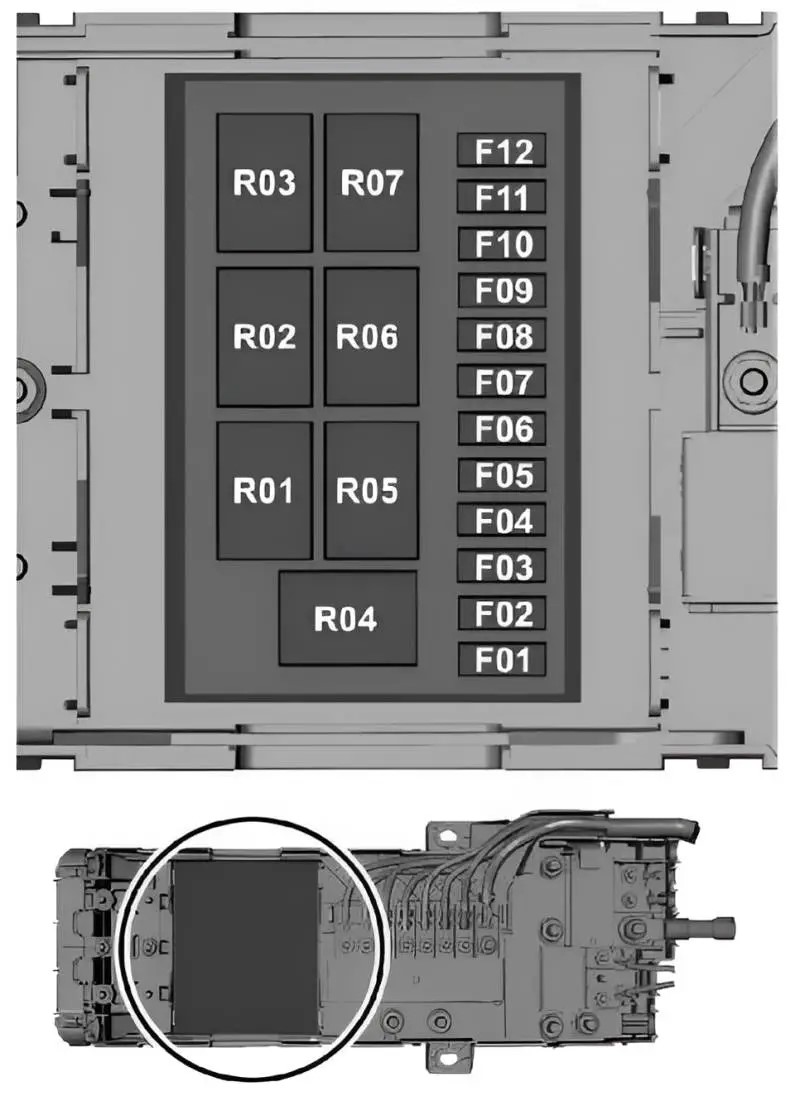

Zone interne
N° | Affectation | Intensité (A)
F1. | Commande d'éclairage extérieur, commande de chauffage stationnaire, commande d'alimentation pour raccordement d'équipements de carrosserie | 3A
F2. | Alimentation principale | 20A
F3. | Alimentation du relais R1 | 20A
F4. | Alimentation du relais R2 | 20A
F5. | Relais R3 | 15A
F6. | Alimentation du relais R4 | 15A
F7. | Alimentation des relais R5 et R6 | 15A
F8. | Alimentation du relais R7 | 10A
F9. | Émetteur-récepteur radio | 20A
F10. | Relais de contact | 5A
F11. | Relais de contacteur de démarrage | 15A
F12. | Réserve
R1. | Relais de gyrophares
R2. | Relais de contact
R3. | Prise auxiliaire 2, chauffage stationnaire
R4. | Relais d'éclairage de l'habitacle
R5. | Prise auxiliaire 1, indicateur de changement de direction (gauche)
R6. | Indicateur de changement de direction (droit)
R7. | Éclairage de la cabine

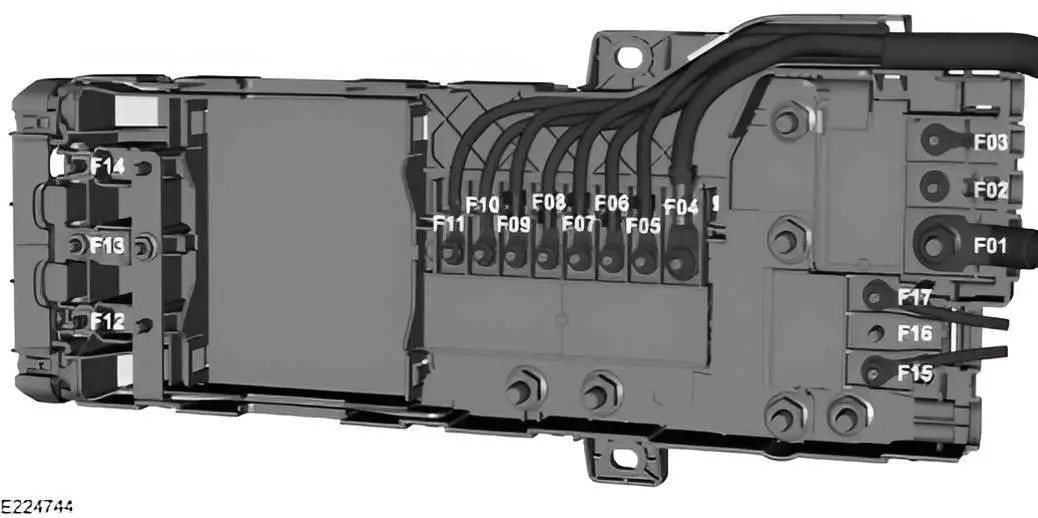

Zone externe
N° | Description | Intensité (A)
F1. | Boîtier de distribution de l'alimentation du compartiment moteur, démarreur, alternateur | 470A
F2. | Calculateur de carrosserie (BCM) | 100A
F3. | Onduleur DC/AC | 40A
F4. | Alimentation 1 de la boîte à relais auxiliaire ou du boîtier de servitudes habitacle | 200A
F5. | Alimentation 2 de la boîte à relais auxiliaire ou du boîtier de servitudes habitacle | 100A
F6. | Chauffage d'appoint | 100A
F7. | Relais de pare-brise chauffant | 80A
F8. | Calculateur de carrosserie (BCM), alimentation 5 du boîtier de relais auxiliaire | 100A
F9. | Alimentation 3 du boîtier de relais auxiliaire | 100A
F10. | Alimentation 4 du boîtier de relais auxiliaire 60A / Alimentation du boîtier de servitudes habitacle 100A
F11. | Relais du calculateur de contrôle moteur (PCM) 60A / Alimentation du boîtier de servitudes habitacle 100A
F12. | Connecteur pour adaptations carrossier | 60A
F13. | Connecteur pour adaptations carrossier | 60A
F14. | Connecteur pour adaptations carrossier | 60A
F15. | Climatisation habitacle arrière | 60A
F16. | Réserve | 100A
F17. | Connecteur pour adaptations carrossier | 60A

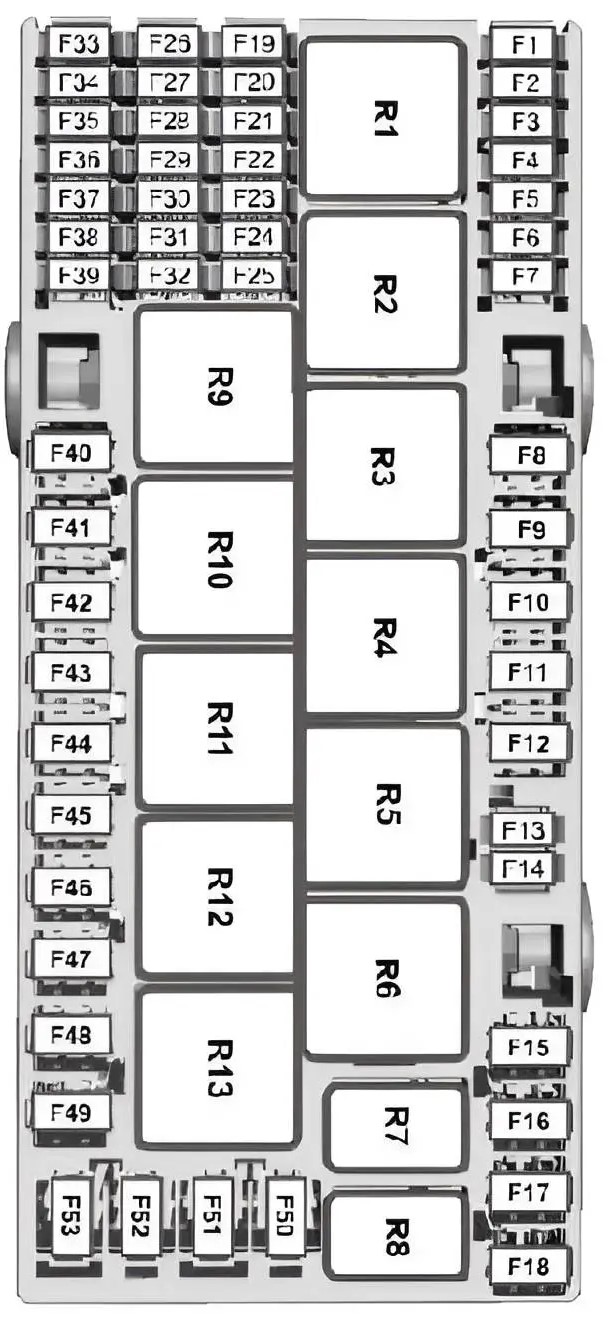

Boîtier à fusibles n° 1 du tableau de bord

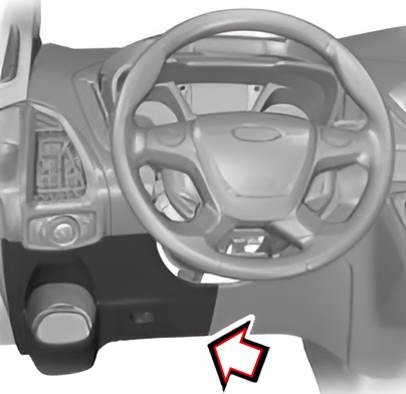

Il est situé derrière le panneau de garniture amovible. On y accède en retirant ce cache.
Exemple de procédure d'accès.
Schéma
N° | Description | Intensité (A)
F1. | Module d'airbag | 10A
F2. | Lunette arrière chauffante | 20A
F3. | Rétroviseurs extérieurs dégivrants | 10A
F4. | Non utilisé
F5. | Non utilisé
F6. | Tachygraphe | 5A
F7. | Capteur de surveillance de batterie | 10A
F8. | Prise d'alimentation AC | 40A
F9. | Non utilisé
F10. | Siège conducteur à réglage électrique | 30A
F11. | Siège passager à réglage électrique | 30A
F12. | Éclairage de seuil de porte | 30A
F13. | Non utilisé
F14. | Module d'alerte de franchissement de ligne et de verrouillage | 5A
F15. | Relais d'alimentation permanente du calculateur de contrôle moteur (PCM) | 40A
F16. | Relais d'alimentation après contact du calculateur de contrôle moteur (PCM) | 40A
F17. | Non utilisé
F18. | Électrovannes du système antiblocage (ABS) et du contrôle dynamique de trajectoire (ESP) | 30A
F19. | Tachygraphe | 5A
F20. | Relais de rétroviseurs extérieurs dégivrants, relais de pare-brise chauffant | 5A
F21. | Non utilisé
F22. | Boîtier de servitudes habitacle | 15A
F23. | Module de commande de climatisation | 7,5A
F24. | Correcteur d'assiette des projecteurs | 5A
F25. | Éclairage intérieur | 7,5A
F26. | Rétroviseurs extérieurs dégivrants | 10A
F27. | Sièges avant chauffants | 20A
F28. | Feux de détresse / Indicateurs de direction | 20A
F29. | Caméra de recul, rétroviseurs extérieurs électriques, système d'alerte de franchissement de ligne | 10A
F30. | Régulateur de vitesse adaptatif (ACC) | 5A
F31. | Non utilisé
F32. | Éclairage intérieur | 10A
F33. | Module de transmission intégrale (AWD) | 20A
F34. | Essuie-glace arrière | 20A
F35. | Rétroviseurs rabattables électriquement | 5A
F36. | Avertisseur sonore | 20A
F37. | Module SYNC | 7,5A
F38. | Pulseur de climatisation, relais d'avertisseur sonore, relais d'essuie-glace | 5A
F39. | Système d'accès sans clé, pack de batteries, lève-vitres électriques, chauffage/ventilation/climatisation arrière | 7,5A
F40. | Pulseur d'air avant | 40A
F41. | Pulseur d'air arrière | 40A
F42. | Lunette arrière chauffante | 30A
F43. | Prise de remorque | 30A
F44. | Prises de courant auxiliaires | 60A
F45. | Non utilisé
F46. | Lève-vitres électriques | 30A
F47. | Fusible de l'allume-cigare | 20A
F48. | Prises de courant auxiliaires arrière | 20A
F49. | Prises de courant auxiliaires avant | 20A
F50. | Relais de contact 1 | 60A
F51. | Relais de contact 2 | 60A
F52. | Pare-brise chauffant (côté gauche) | 40A
F53. | Pare-brise chauffant (côté droit) | 40A
R1. | Chauffage d'appoint à carburant
R2. | Prises de courant auxiliaires
R3. | Non utilisé
R4. | Relais de contact 2
R5. | Lève-vitres électriques
R6. | Relais de contact 1
R7. | Avertisseur sonore
R8. | Non utilisé
R9. | Moteur du pulseur d'air avant
R10. | Moteur du pulseur d'air arrière
R11. | Lunette arrière chauffante, rétroviseurs extérieurs dégivrants
R12. | Dégivrage du pare-brise (côté gauche)
R13. | Dégivrage du pare-brise (côté droit)
Vidéo explicative pour accéder au boîtier de servitudes.

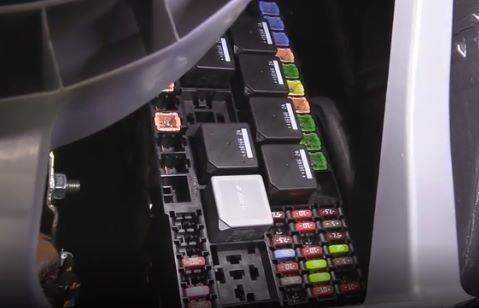

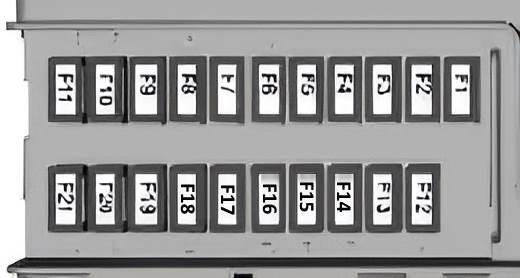

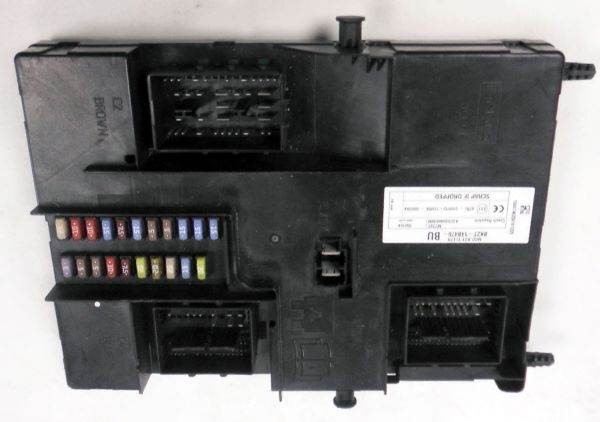

Boîtier à fusibles n° 2 du tableau de bord

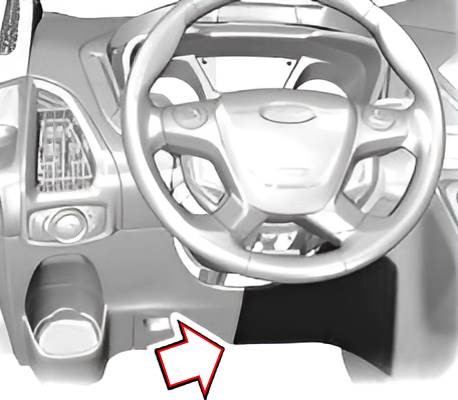

Il se situe côté portière, derrière le panneau latéral du tableau de bord.
Photo fournie à titre d'exemple.
Schéma
N° | Affectation | Intensité (A)
F1. | Système de verrouillage centralisé 2 | 15A
F2. | Système de verrouillage centralisé 1 | 15A
F3. | Contacteur de démarrage | 15A
F4. | Module d'aide au stationnement active | 5A
F5. | Capteur de pluie | 5A
F6. | Pompe de lave-glace | 15A
F7. | Rétroviseurs extérieurs | 7,5A
F8. | Projecteurs antibrouillard | 15A
F9. | Relais de feu de route droit | 10A
F10. | Relais de feu de route gauche | 10A
F11. | Éclairage extérieur droit, feux de position gauches | 25A
F12. | Sirène auto-alimentée, sirène du système d'alarme antivol | 20A
F13. | Prise de diagnostic embarqué (OBD), système de protection contre la décharge de la batterie | 15A
F14. | Indicateurs de direction | 25A
F15. | Éclairage extérieur gauche, feux de position droits, troisième feu de stop | 25A
F16. | Système audio, unité de navigation | 20A
F17. | Combiné d'instruments, commandes de chauffage | 7,5A
F18. | Commutateur d'éclairage, module de commande au volant | 10A
F19. | Réinitialisation du module d'interface des commandes avant | 5A
F20. | Système antidémarrage passif (PATS) | 5A
F21. | Relais des accessoires optionnels, module de commande du système audio avant | 3A

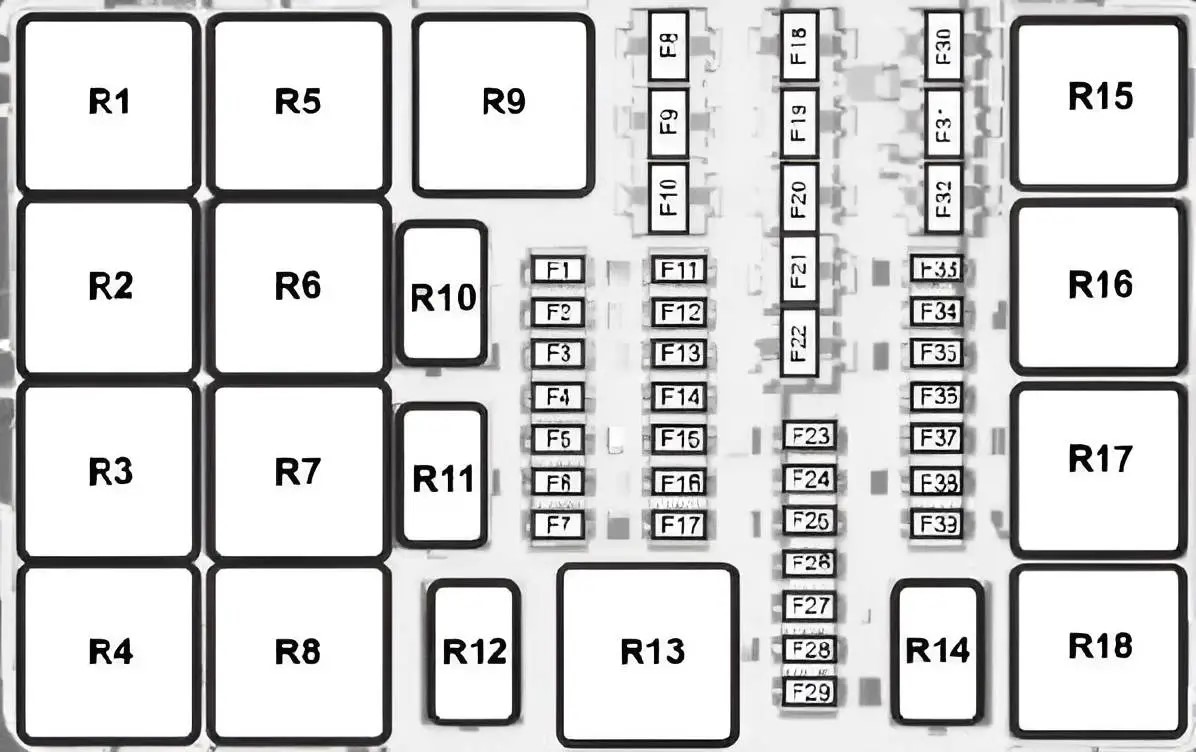

Dans le compartiment moteur

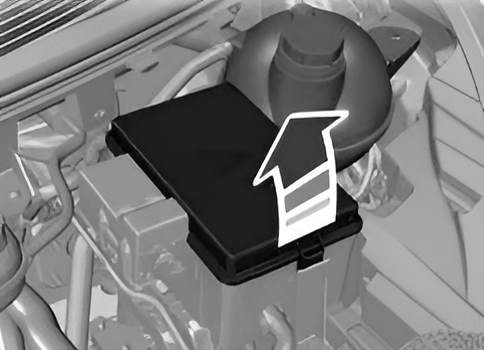

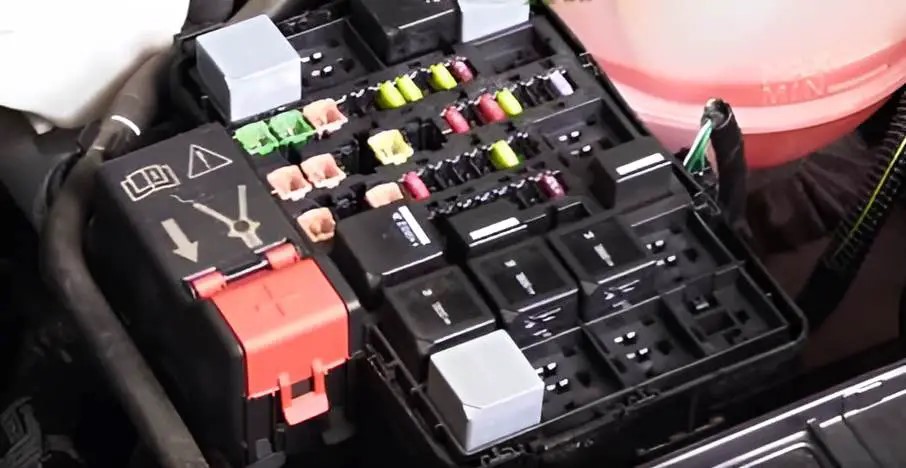

Le boîtier de distribution électrique se trouve à côté du vase d'expansion du liquide de refroidissement moteur. Retirez le cache en plastique pour y accéder.
Exemple de procédure d'accès.
Plan
N° | Description | Intensité (A)
R1. | Motopropulseur 2.0L : Motoventilateur de refroidissement (vitesse rapide) / Motopropulseur 2.2L : Relais de contact
R2. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Démarreur
R4. | Motopropulseur 2.0L : Suspension pneumatique / Motopropulseur 2.2L : Non utilisé
R5. | Motoventilateur de refroidissement
R6. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Essuie-glaces (marche/arrêt)
R7. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Essuie-glaces (petite/grande vitesse)
R8. | Non utilisé
R9. | Motopropulseur 2.0L : Démarreur / Motopropulseur 2.2L : Non utilisé
R10. | Embrayage du compresseur de climatisation
R11. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Bougie de préchauffage du réchauffeur de carburant (système de vaporisation)
R12. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Pompe à carburant haute pression
R13. | Motopropulseur 2.0L : Système de post-traitement des gaz d'échappement / Motopropulseur 2.2L : Pompe de transmission intégrale
R14. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Système Econetic
R15. | Motopropulseur 2.0L : Motoventilateur de refroidissement (vitesse lente) / Motopropulseur 2.2L : Motoventilateur de refroidissement (petite/grande vitesse)
R16. | Motopropulseur 2.0L : Transmission intégrale / Motopropulseur 2.2L : Système antipollution
R17. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Calculateur de contrôle moteur (PCM)
R18. | Motopropulseur 2.0L : Calculateur de contrôle moteur (PCM) / Motopropulseur 2.2L : Motoventilateur de refroidissement (vitesse rapide)
F1. | Motopropulseur 2.0L : Coupure audio radio | 5A
F1. | Motopropulseur 2.2L : Système de post-traitement des gaz d'échappement | 10A
F2. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Système de post-traitement des gaz d'échappement | 15A
F3. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Système antipollution | 15A
F4. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Système antipollution des gaz d'échappement | 10A
F5. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Module de commande de la bougie de préchauffage du vaporisateur SCR | 30A
F6. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Système antiblocage (ABS), contrôle de trajectoire, relais de contact | 30A
F7. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Calculateur de contrôle moteur (PCM) | 7,5A
F8. | Motoventilateur de refroidissement | 20A
F9. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Essuie-glace gauche | 30A
F10. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Essuie-glace droit | 30A
F11. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Embrayage du compresseur de climatisation | 10A
F12. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Bougie de préchauffage du vaporisateur SCR | 20A
F13. | Non utilisé
F14. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Système antipollution - Relais de contact | 30A
F15. | Non utilisé
F16. | Non utilisé
F17. | Non utilisé
F18. | Motopropulseur 2.0L : Motoventilateur de refroidissement 2 / Motopropulseur 2.2L : Pompe ABS/ESP | 40A
F19. | Motopropulseur 2.0L : Motoventilateur de refroidissement (bi-vitesse) 40A / Motopropulseur 2.0L : Motoventilateur de refroidissement (monovitesse) 60A
F19. | Motopropulseur 2.2L : Électrovanne de démarreur | 30A
F20. | Motopropulseur 2.0L : Alimentation du relais antipollution | 40A
F20. | Motopropulseur 2.2L : Bougies de préchauffage | 60A
F21. | Motopropulseur 2.0L : Module de bougies de préchauffage 2 | 40A
F21. | Motopropulseur 2.2L : Relais de contact 3 | 60A
F22. | Motopropulseur 2.2L : Non utilisé / Motopropulseur 2.0L : Module de bougies de préchauffage 1 | 40A
F22. | Non utilisé
F23. | Motopropulseur 2.2L : Non utilisé / Motopropulseur 2.0L : Embrayage du compresseur de climatisation | 10A
F24. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Pompe à carburant haute pression | 7.5A
F25. | Non utilisé
F26. | Non utilisé
F27. | Non utilisé
F28. | Motopropulseur 2.0L : Ventilation positive du carter (PCV) / Motopropulseur 2.2L : Non utilisé | 5A
F29. | Motopropulseur 2.2L : Non utilisé / Motopropulseur 2.0L : Pompe à eau auxiliaire | 15A
F30. | Motopropulseur 2.0L : Relais du calculateur de contrôle moteur (PCM) | 60A
F30. | Motopropulseur 2.2L : Motoventilateur de refroidissement 1 | 40A
F31. | Motopropulseur 2.2L : Motoventilateur de refroidissement 2 40A / Motopropulseur 2.0L : Relais d'aide au démarrage 2 20A
F32. | Motopropulseur 2.0L : Chauffage d'appoint à carburant 20A / Motopropulseur 2.2L : Moteurs d'essuie-glace (doubles) 60A
F33. | Motopropulseur 2.0L : Non utilisé / Motopropulseur 2.2L : Pompe à eau auxiliaire Stop & Start | 20A
F34. | Non utilisé
F35. | Motopropulseur 2.0L : Calculateur de contrôle moteur (PCM) 20A / Motopropulseur 2.2L : Alimentation calculateur moteur 15A
F36. | Motopropulseur 2.0L : Alimentation auxiliaire 5 20A / Motopropulseur 2.2L : Capteur NOx 2 15A
F37. | Motopropulseur 2.0L : Réservoir d'additif, vanne EGR 15A / Motopropulseur 2.2L : Électrovanne de dosage du carburant 7.5A
F38. | Motopropulseur 2.0L : Bobines des relais R1, R5, R10 et R15 du boîtier électrique moteur 10A / Motopropulseur 2.2L : Débitmètre de masse d'air (MAF) 7.5A
F39. | Motopropulseur 2.0L : Module de commande des bougies de préchauffage, capteur NOx 10A / Motopropulseur 2.2L : Pompe à carburant du réchauffeur | 15A
