Le Kuga de troisième génération a été présenté en avril 2019. Il est à nouveau de construction identique au modèle Escape proposé en Amérique du Nord et repose, comme la Focus de quatrième génération, sur la plateforme C2. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford Kuga III (troisième génération ; marque de carrosserie CX482). Années de production : 2019, 2020, 2021, 2022, 2023, 2024.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Démarreur » sont indiqués en gras.
Dans le compartiment moteur

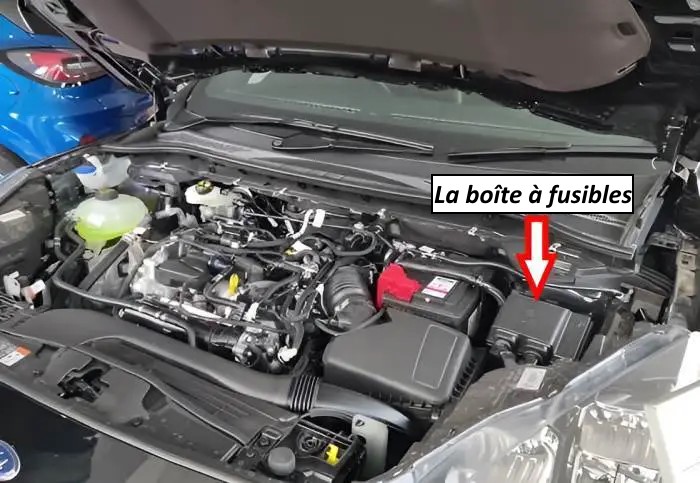

Le boîtier à fusibles se trouve à proximité de la batterie.

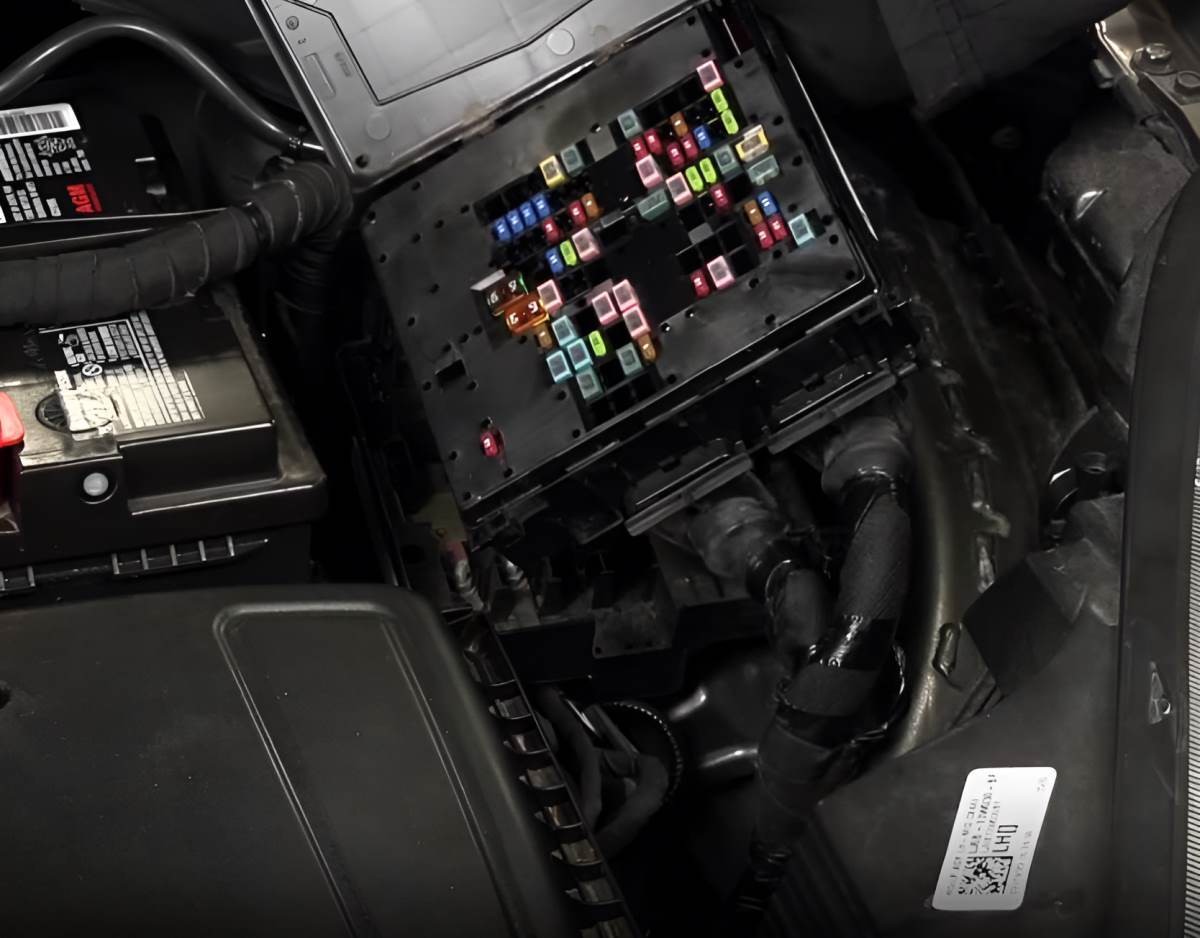

Exemple d'accès.

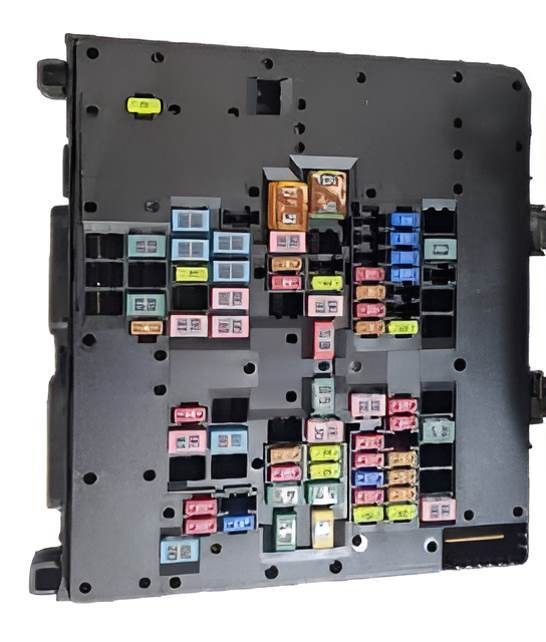

Vue générale.

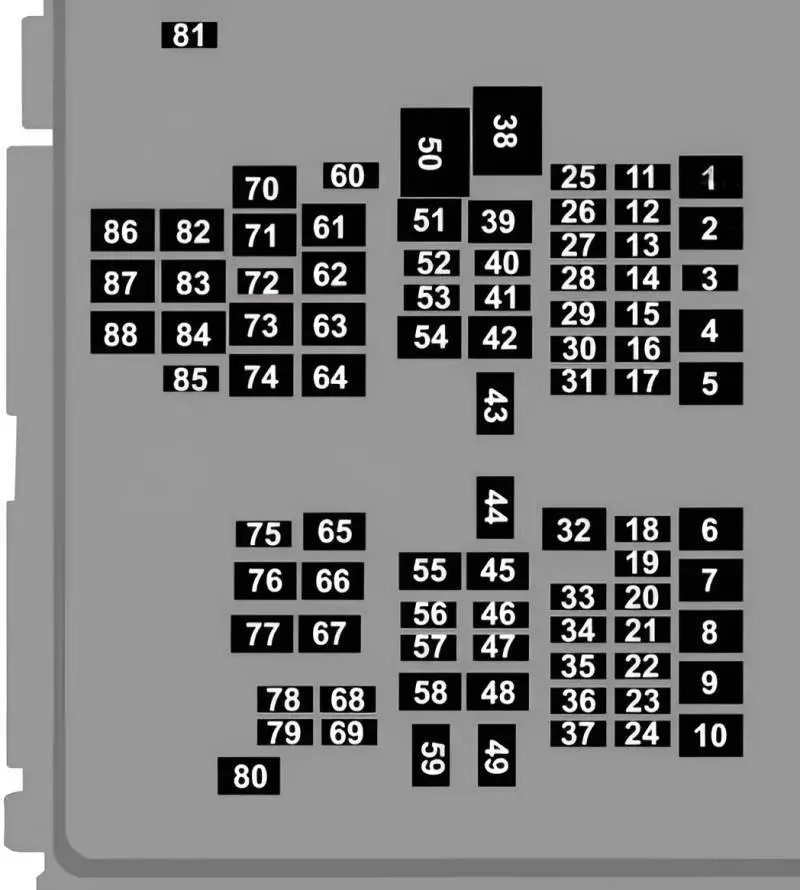

Schéma
N° | Affectation | Ampères
1. | Non utilisé
2. | Non utilisé
3. | Non utilisé 3 Non utilisé
4. | Chauffage d'appoint (essence) | 60A
5. | Chauffage d'appoint (essence) | 40A
6. | Chauffage auxiliaire (essence) | 40A
7. | Non utilisé
8. | Non utilisé
9. | Non utilisé
10. | Démarreur | 30A
11. | Unité de contrôle de la transmission | 15A
12. | Unité de contrôle de la transmission | 15A
13. | Appareil de commande de la boîte de vitesses | 15A
14. | Appareil de commande de la boîte de vitesses | 15A
15. | Non utilisé
16. | Non utilisé
17. | Non utilisé
18. | Module de commande de la boîte de vitesses | 10A
19. | Module du système antiblocage | 10A
20. | Non utilisé
21. | Régulateur de vitesse adaptatif | 5A
22. | Module de gestion électronique de la batterie (hybride) | 5A
23. | Anneau d'éclairage de la prise de charge (hybride) | 5A
24. | Amplificateur | 20A
25. | Non utilisé
26. | Non utilisé
27. | Non utilisé
28. | Interrupteur de frein | 10A
29. | Module de commande de la boîte de vitesses (hybride) | 5A
30. | Pompe à huile de transmission (hybride). Contrôle électronique de stabilité (essence) | 10A
31. | Direction assistée électronique | 5A
32. | Module de commande de la carrosserie | 30A
33. | Caméra d'aide au stationnement avant. Caméra de recul. Système de détection d'angle mort. Actionneur de changement de vitesse (2019-2020). Régulateur de vitesse adaptatif (2021-2022) | 10A
34. | Réglage de la portée des phares | 10A
35. | Volant chauffant | 15A
36. | Module de commande du groupe motopropulseur (hybride) | 10A
37. | Sirène | 20A
38. | Moteur de ventilateur | 40A
39. | Non utilisé
40. | Essuie-glace de pare-brise chauffé | 15A
41. | Amplificateur de puissance | 20A
42. | Siège conducteur électrique | 30A
43. | Pompe à eau électrique (hybride) | 50A
44. | Module d'attelage de remorque | 40A
45. | Siège passager électrique | 30A
46. | 2020 : Pompe à huile de boîte de vitesses | 20A
47. | Sièges chauffants | 20A
48. | Vannes de commande du système d'antiblocage des freins | 40A
49. | Pompe de commande du système antiblocage des freins | 60A
50. | Ventilateur de refroidissement | 60A
51. | Toit ouvrant | 30A
52. | Convertisseur DC-DC (hybride) | 5A
53. | Module de gestion de la charge de la batterie (hybride) | 10A
54. | Non utilisé
55. | Non utilisé
56. | Non utilisé
57. | Connecteur de données | 10A
58. | Module de distribution d'énergie auxiliaire (hybride) | 40A
59. | Module de commande de la carrosserie | 40A
60. | Chargeur intelligent USB | 5A
61. | Prise arrière | 20A
62. | Non occupé
63. | Non utilisé
64. | Entraînement électrique de la porte relevable | 30A
65. | Non utilisé
66. | Non utilisé
67. | Non branché
68. | Détecteur de masse d'air et de température d'air d'admission (essence) | 5A
69. | Injecteurs de carburant | 15A
70. | Prise de courant dans la console arrière | 20A
71. | Prise allume-cigare dans le panier multimédia | 20A
72. | Essuie-glace arrière | 20A
73. | Non utilisé
74. | Moteur de l'essuie-glace | 30A
75. | Rétroviseurs extérieurs chauffants | 10A
76. | Rétroéclairage chauffé | 30A
77. | Non utilisé
78. | Climatisation néerlandaise | 10A
79. | Lave-phares | 10A
80. | Pompe à carburant (Ford Kuga et Escape Sécurité de la pompe à essence) | 20A
81. | Pompe du lave-glace arrière | 10A
82. | Onduleur | 40A
83. | Non utilisé
84. | Module de commande de la boîte de vitesses | 40A
85. | Capteur de pluie | 5A
86. | Non utilisé
87. | Non utilisé
88. | Non utilisé

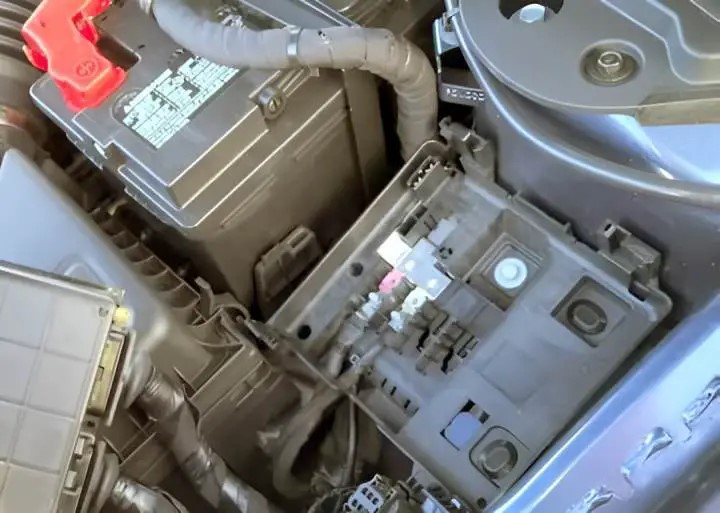

Des fusibles à haute intensité sont également situés sous ce bloc.
Dans l'habitacle

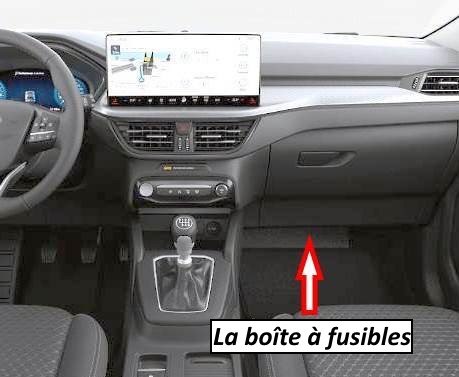

La boîte à fusibles se trouve derrière le couvercle de protection sous le tableau de bord.
Exemple d'accès.

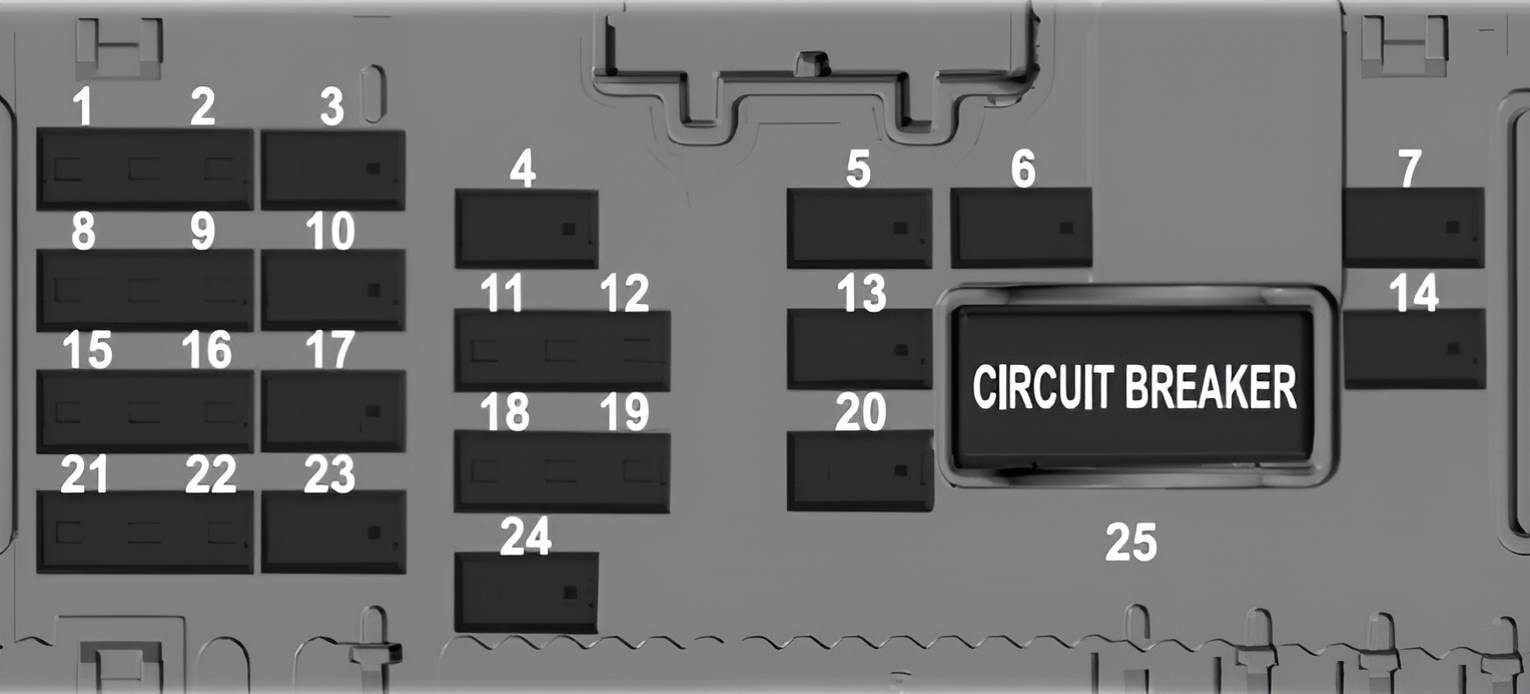

Schéma
N° | Description | Ampères
1. | Non occupé
2. | Non utilisé
3. | Non utilisé
4. | Verrouillage de l'allumage. | 10A
5. | Verrouillage. Déverrouiller la porte. | 20A
6. | Toit ouvrant. Convertisseur DC. | 10A
7. | Module de porte passager. | 30A
8. | Module de commande de l'aide au stationnement. | 5A
9. | Miroir électrochromatique. A Module de traitement d'image. | 5A
10. | Module d'alimentation avancé. | 10A
11. | Commande électrique du hayon. Module d'activation du système mains libres du hayon. Module de l'unité de commande télématique. | 5A
12. | Module d'affichage par projection. Commutateur pour le clavier sans clé. | 5A
13. | Verrouillage de la porte du conducteur. | 15A
14. | Module de porte conducteur. | 30A
15. | Module d'alimentation étendu. | 15A
16. | Non utilisé | 15A
17. | SYNC. Module émetteur-récepteur. Tableau électrique intégré. | 15A
18. | Module de charge d'accessoires sans fil. | 7,5A
19. | Module de commutation des phares. | 7,5A
20. | Non utilisé | 10A
21. | Climatisation. Module de sélection électronique. | 7,5A
22. | Tableau de bord. Module de passerelle. Module de commande de la colonne de direction. | 7,5A
23. | Module audio. | 20A
24. | Non utilisé | 20A
25. | Lève-vitres électriques. Rétroviseurs extérieurs. | 30A
Instructions vidéo pour accéder aux blocs de distribution.
