En janvier 2011, le concept Ford Vertek a été présenté au salon de l'automobile de Detroit et a servi de prototype pour la deuxième génération du Kuga. La nouvelle génération en a repris le pare-chocs avant, la calandre, la forme des feux arrière et l'intérieur. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford Kuga 2 (deuxième génération ; marque de carrosserie CBS ; plate-forme globale C) 2011, 2012, 2013, 2013, 2014, 2015, 2016, 2017, 2018, 2019 année de construction avec des moteurs à essence 1,6 / 2,0 / 2,5 litres et moteur diesel 2,0 litres.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

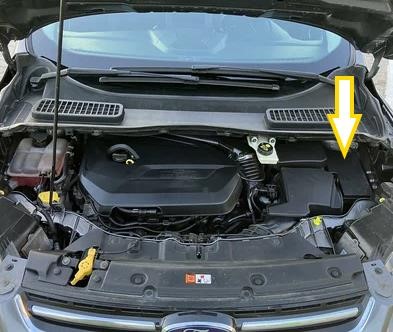

Il se trouve dans la partie droite du compartiment moteur.

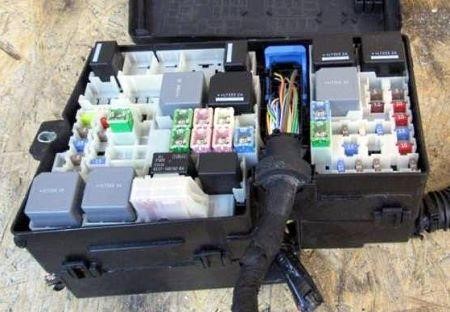

Photo - exemple.

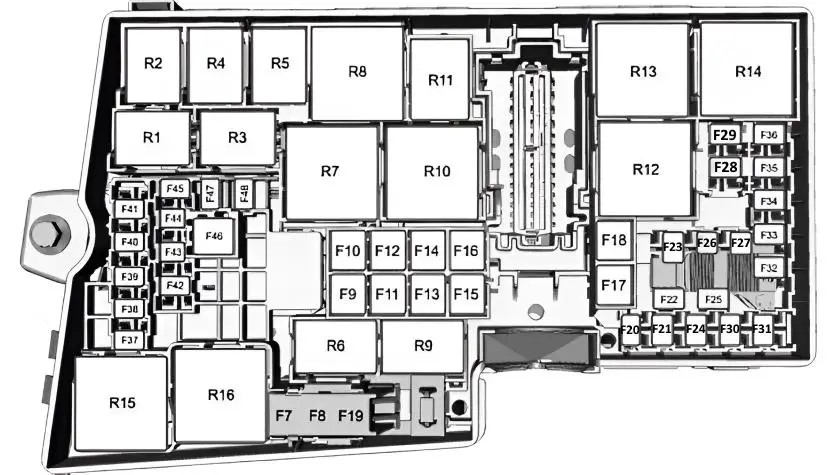

Schéma
N° | Affectation des fusibles | Ampères
F1 - F6. | vide
F7. | Système de freinage antiblocage ABS, contrôle dynamique de stabilisation | 40A
F8. | Système électronique de stabilisation dynamique | 30A
F9. | Lave-phares | 20A
F10. | Moteur du ventilateur de chauffage | 40A
F11. | Module de qualité de tension, calculateur de carrosserie | 30A
F12. | Module de commande de la chaîne cinématique | 30A
F13. | Relais de démarreur | 30A
F14. | Circuit de pare-brise chauffant droit | 40A
F15. | Ford Kuga Fusible allume-cigare, prises auxiliaires | 20A
F16. | Circuit électrique pour pare-brise chauffant gauche | 40A
F17. | Chauffage d'appoint | 20A
F18. | Vide
F19. | ABS (système antiblocage), contrôle dynamique de stabilisation | 5A
F20. | Avertisseur sonore | 15A
F21. | Interrupteur de feu stop | 5A
F22. | Système de surveillance de la batterie | 15A
F23. | Aimants de relais | 5A
F24. | Commande d'éclairage | 5A
F25. | Vide
F26. | Alimentation de la bobine de relais du système de gestion du moteur (véhicules à moteur essence) | 5A
F26. | Alimentation de la bobine de relais du système de gestion moteur (véhicules à moteur diesel), commande de la boîte de vitesses (véhicules à moteur diesel) | 15A
F27. | Embrayage du compresseur de climatisation | 15A
F28. | Régulateur de vitesse adaptatif (véhicules avec démarrage/arrêt automatique) | 5A
F29. | Dégivrage de la lunette arrière | 25A
F30. | Vide
F31. | Vide
F32. | Module de commande du moteur | 15A
F33. | module de commande du moteur | 10A
F34. | module de commande moteur | 10A
F35. | module de commande moteur | 15A
F36. | Store de radiateur actif | 5A
F37. | Indicateur de désactivation de l'airbag passager Alimentation électrique | 5A
F38. | Module de commande du moteur, module de commande de la boîte de vitesses | 5A
F39. | Phares, correction de l'inclinaison des phares | 5A
F40. | Direction assistée électrique | 5A
F41. | Module de commande de la carrosserie | 20A
F42. | Essuie-glace arrière | 15A
F43. | Phares | 15A
F44. | Régulateur de vitesse adaptatif (véhicules sans Autostart/Stop) | 5A
F45. | Lave-glace chauffé | 10A
F46. | Fonctionnement automatique des essuie-glaces | 40A
F47. | Vide
F48. | Evaporateur diesel | 15A
No. | Affectation des relais
R1. | Non utilisé
R2. | Avertisseur sonore
R3. | Relais de l'évaporateur diesel
R4. | Vide
R5. | Vide
R6. | Vide
R7. | Dégivreur de pare-brise
R8. | Vide
R9. | Lave-phares
R10. | Relais de démarreur
R11. | Embrayage du compresseur de climatisation
R12. | Ventilateur de refroidissement
R13. | Ventilateur de chauffage
R14. | Relais de commande du moteur
R15. | Chauffage de la lunette arrière
R16. | Allumage
À l'intérieur de la voiture

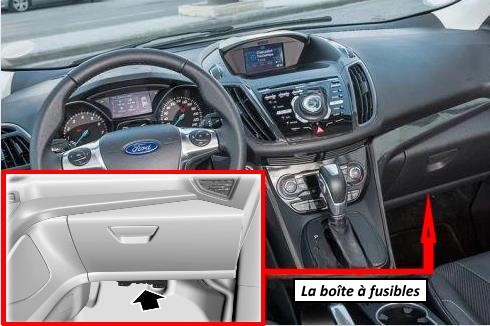

La boîte à fusibles se trouve sous la boîte à gants.

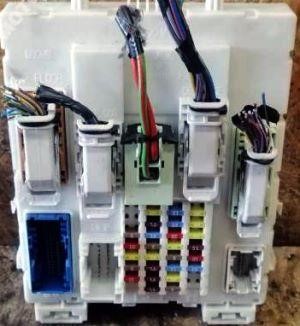

Vue d'ensemble.

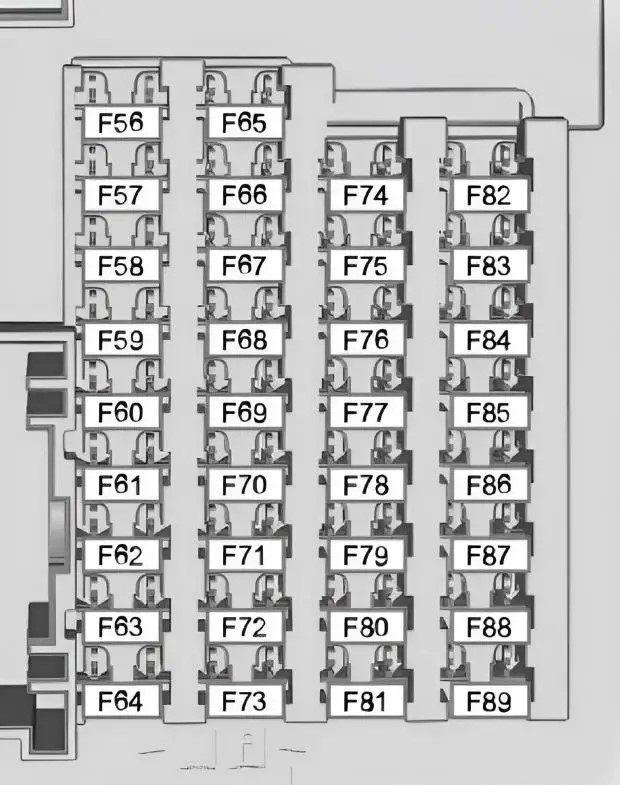

Plan
N° | Affectation des fusibles | Ampères
F56. | Module de carburant (fusible de la pompe à essence) | 20A
F57. | Vide
F58. | Vide
F59. | Émetteur-récepteur pour système antivol passif | 5A
F60. | Éclairage intérieur, unité de commande de la porte du conducteur, éclairage de la boîte à gants, unité de commande de la console de toit | 10A
F61. | Non utilisé
F62. | Essuie-glaces automatiques, rétroviseurs avec fonction anti-éblouissement automatique | 5A
F63. | Régulateur de vitesse adaptatif (module de capteurs à l'avant) | 10A
F64. | Vide
F65. | Déverrouillage de la serrure du hayon | 10A
F66. | Vide
F67. | Module SYNC, affichage multifonction, module GPS | 7,5A
F68. | Verrouillage électrique de la colonne de direction | 15A
F69. | Tableau de bord | 5A
F70. | Vide
F71. | Unité de commande du chauffage (module de commande manuelle dans la climatisation), climatisation automatique électronique à deux zones 10A
F72. | Module de volant | 7,5A
F73. | Connecteur de données, système sonore autonome | 5A
F74. | Feux de route | 15A
F75. | Feux antibrouillard/lumière | 15A
F76. | Feux de recul | 10A
F77. | Pompe de lave-glace | 20A
F78. | interrupteur d'allumage, bouton de démarrage | 5A
F79. | Unité audio, lecteur DVD de navigation, écran tactile, interrupteur de feux de détresse, interrupteur de verrouillage des portes | 15A
F80. | Toit ouvrant | 20A
F81. | Récepteur radiofréquence, capteur de mouvement intérieur | 5A
F82. | pompe de lave-glace | 20A
F83. | Verrouillage central | 20A
F84. | Non utilisé
F85. | Interrupteur d'allumage | 7,5A
F86. | Module d'airbag, système de détection des occupants, témoin de désactivation de l'airbag passager | 10A
F87-F89. | Vide
Dans le coffre à bagages

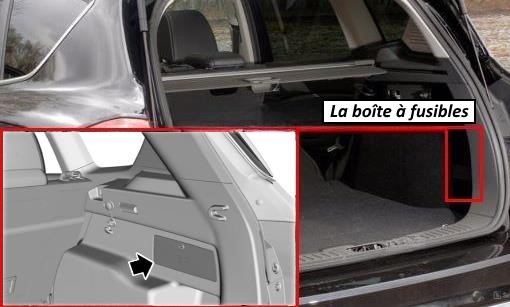

Il se trouve derrière la niche du châssis, côté passager.

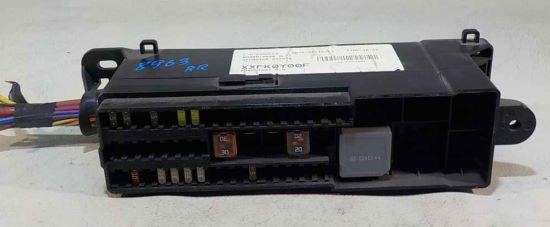

Photo - exemple.

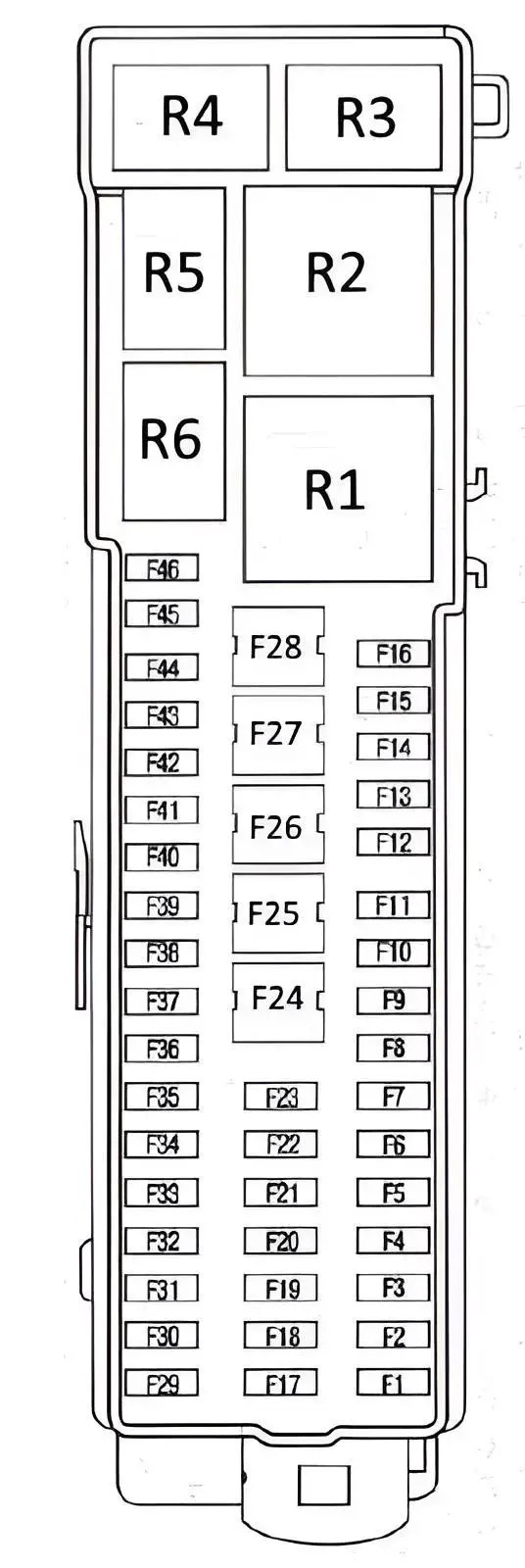

Schéma
N° | Description | Ampères
F1. | Système de déverrouillage de proximité du hayon | 5A
F2. | Module d'accès sans clé | 10A
F3. | Poignées de porte de cabine avec télécommande sans clé | 5A
F4. | Module de commande de la porte avant gauche | 25A
F5. | Module de commande de la porte avant droite | 25A
F6. | Module de commande de la porte arrière gauche | 25A
F7. | Module de commande de la porte arrière droite | 25A
F8. | Vide
F9. | Moteur électrique du siège conducteur | 25A
F10. | Vide
F11. | Bobine de relais d'allumage de la batterie arrière | 5A
F12. | Commande de climatisation (véhicules avec démarrage/arrêt automatique) | 10A
F13. | Combiné d'instruments (véhicules avec démarrage/arrêt automatique) | 5A
F14. | Écran d'infodivertissement, module SYNC, module Global Positioning System (véhicules avec système Autostart/Stop) | 7,5A
F15. | Unité audio (véhicules avec système Autostart/Stop) | 15A
F16-F23. | Vide
F24. | Prises de courant auxiliaire DC et AC | 30A
F24. | Prises de courant auxiliaires arrière | 25A
F25. | Porte à ouverture vers le haut avec entraînement | 25A
F26. | Équipement auxiliaire, module d'attelage de remorque | 40A
F27. | Prises de courant auxiliaires dans le compartiment à bagages | 20A
F28. | Vide
F29. | Surveillance du champ de vision, capteur de la caméra avant, régulateur de vitesse adaptatif, aide au stationnement caméra de recul, module de qualité de tension du signal d'allumage | 5A
F30. | Système d'aide au stationnement | 5A
F31. | Vide
F32. | Signal d'allumage pour prises DC et AC supplémentaires | 5A
F33. | Vide
F34. | Siège conducteur chauffé | 20A
F35. | Siège passager chauffé | 20A
F36-F45. | Vide
F46. | Système de surveillance de la zone de non-visibilité, capteur de caméra frontale, régulateur de vitesse adaptatif, caméra de recul de l'aide au stationnement (véhicules équipés du système Auto-Start-Stop) | 10A
R1. | interrupteur d'allumage
R2-R6. | Vide
