La quatrième génération de la Focus a été officiellement présentée en avril 2018. Conçue par la division allemande du constructeur, elle se décline en trois variantes de carrosserie : berline, « break » et compacte à cinq portes. Cette génération repose sur la toute nouvelle plateforme C2. Dans cet article, nous allons examiner en détail l'affectation des fusibles de la Ford Focus IV (quatrième génération ; désignation interne C519 ; plateforme C2). Années de production : 2018, 2019, 2020, 2021, 2022, 2023, 2024.
Vous trouverez ici l'emplacement, la description et les illustrations des boîtiers de fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur

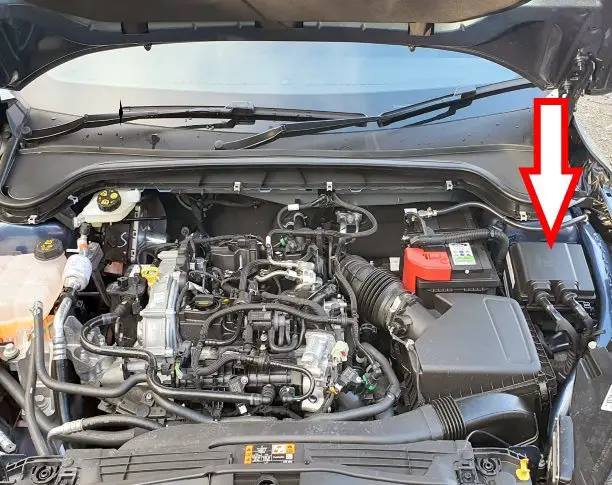

Le boîtier de fusibles se trouve sur le côté gauche.
Tirez le boîtier de fusibles vers vous par les deux languettes de verrouillage pour y accéder. Retournez-le et poussez le loquet central qui maintient le couvercle.
Vue d'ensemble.
Schéma d'affectation
N° | Circuit protégé | Calibre
1. | Calculateur d'accessoires. | 40 A
2. | Module de commande de carrosserie (BCM). | 30 A
4A. | Pompe à carburant (Diesel). | 20 A
4B. | Pompe à carburant (Essence). | 20 A
5. | Prise de diagnostic (OBD). | 10 A
6. | Calculateur de gestion moteur (Essence : 15 A / Diesel : 20 A). | 15 A / 20 A
7. | Calculateur de gestion moteur. | 10 A
8. | Calculateur de gestion moteur. | 15 A
9. | Calculateur de gestion moteur. | 20 A
10. | Calculateur de gestion moteur (Essence). | 10 A
11. | Démarreur. | 30 A
12. | Embrayage du compresseur de climatisation. | 10 A
13. | Pulseur d'air habitacle. | 40 A
14. | Module de commande du chauffage additionnel. | 20 A
15. | Avertisseur sonore. | 20 A
16. | Pompe de lave-glace arrière. | 20 A
17. | Réglage des glissières de sièges. | 5 A
18. | Pompe de lave-phares. | 20 A
21. | Correcteur d'assiette des projecteurs. | 10 A
22. | Direction assistée électronique (EPS). | 5 A
24. | Module de commande de la chaîne cinématique (PCM). | 10 A
25. | Caméra d'aide au stationnement avant, caméra de recul, système d'information sur les angles morts (BLIS), alerte de trafic transversal. | 10 A
26. | Calculateur de boîte de vitesses (Diesel). | 15 A
27. | Système de contrôle électronique de la stabilité (ESP). | 10 A
28. | Électrovannes du système de contrôle de stabilité (ESP). | 40 A
29. | Pompe hydraulique du système de contrôle de stabilité (ESP). | 60 A
30. | Siège conducteur à commande électrique. | 25 A
31. | Siège passager à commande électrique. | 25 A
32. | Fusibles d'allume-cigare (Ford Focus 4) | 25 A
33. | Allume-cigare | 20 A
34. | Allume-cigare | 20 A
37. | Toit ouvrant. | 20 A
41. | Hayon électrique. | 30 A
44. | Contacteur de feux stop. | 10 A
49. | Moto-ventilateur de refroidissement. | 60 A
50. | Lunette arrière dégivrante. | 30 A
54. | Différentiel autobloquant électronique (Essence). | 20 A
65. | Calculateur de boîte de vitesses (Diesel). | 20 A
68. | Verrouillage électrique de la colonne de direction. | 20 A
69. | Moteur d'essuie-glace de pare-brise. | 30 A
71. | Moteur d'essuie-glace arrière. | 20 A
75. | Débitmètre d'air massique et capteur de température d'air d'admission (Essence). | 10 A
77. | Gicleurs de lave-glace chauffants, relais de lave-glace chauffant. | 10 A
78. | Dégivrage du pare-brise (côté gauche). | 40 A
79. | Dégivrage du pare-brise (côté droit). | 40 A
83. | Chauffage additionnel. | 40 A
84. | Chauffage additionnel. | 60 A
85. | Chauffage additionnel. | 40 A
91. | Module de remorque (Attelage). | 40 A
93. | Projecteurs. | 5 A
94. | Sièges chauffants. | 20 A
110. | Réchauffeur de carburant (Diesel), capteur de présence d'eau dans le carburant. | 30 A
125. | Capteur de pluie et de luminosité. | 5 A
126. | Régulateur de dosage de carburant (Diesel). | 5 A
136. | Amplificateur audio. | 15 A
137. | Amplificateur audio. | 15 A
140. | Bougies de préchauffage (Diesel). | 60 A
163. | Module de commande de dosage de l'agent réducteur (AdBlue). | 15 A
164. | Éclairage des poignées de portes intérieures (Diesel). | 10 A
165. | Réchauffeur de réservoir d'additif (Diesel). | 15 A
185. | Lève-vitres électriques, toit ouvrant. | 20 A
Dans l'habitacle

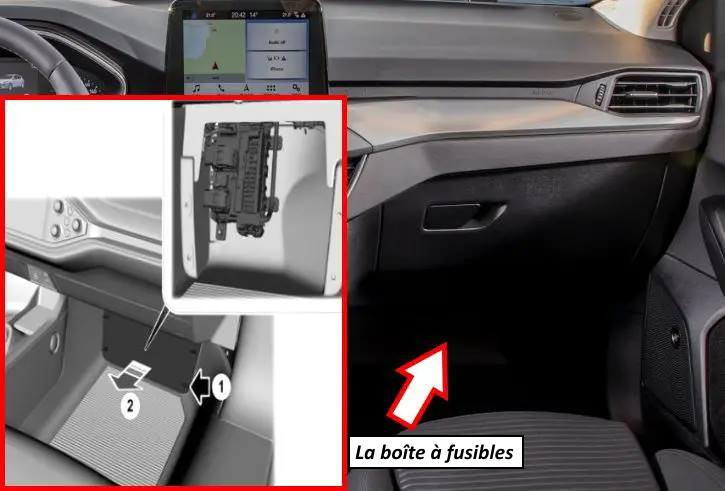

Le boîtier de fusibles se situe dans l'espace aux pieds du côté passager.

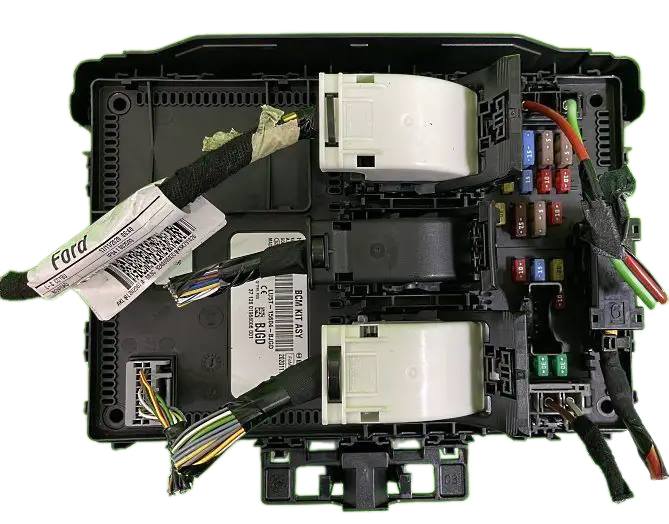

Vue d'ensemble.

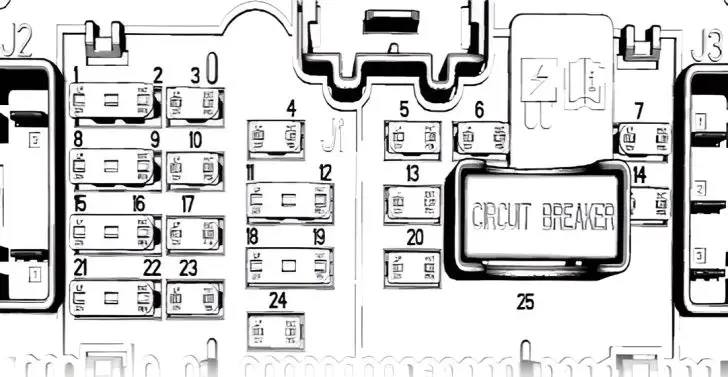

Schéma d'affectation
N° | Circuit protégé | Calibre
1. | Module de commande des airbags (SRS). | 5 A
2. | Capteur de température et d'humidité de l'habitacle. | 5 A
3. | Module de commande d'aide au stationnement. | 10 A
4. | Contacteur d'allumage / Contacteur de clé de contact. | 10 A
5. | Verrouillage centralisé. | 20 A
6. | Toit ouvrant. | 10 A
7. | Commande de rétroviseur droit, lève-vitre électrique avant droit. | 30 A
8. | Module de commande des projecteurs. | 5 A
9. | Témoin de désactivation de l'airbag passager, rétroviseur intérieur jour/nuit automatique, caméra frontale d'aide au stationnement. | 5 A
10. | Module d'affichage tête haute (HUD), module de charge sans fil. | 10 A
11. | Modem télématique. | 5 A
12. | Module de sécurité central (Passerelle réseau). | 5 A
13. | Sécurité enfants, trappe à carburant, système de verrouillage centralisé. | 15 A
14. | Commande de rétroviseur gauche, lève-vitre électrique avant gauche. | 30 A
15. | Module d'affichage sur le volant. | 15 A
16. | Unité de commande du système d'amortissement adaptatif. | 15 A
17. | Commande vocale, unité audio. | 15 A
18. | Hayon électrique, module de commande du hayon mains libres. | 7,5 A
19. | Sirène d'alarme auto-alimentée. | 7,5 A
20. | Système d'alarme antivol. | 10 A
21. | Système de climatisation, unité de commutation électronique. | 7,5 A
22. | Commandes au volant, tableau de bord, prise de diagnostic (OBD). | 7,5 A
23. | Module audio. | 20 A
24. | Réserve. | 20 A
25. | Réserve. | 30 A
