Fusibles et relais Ford Focus 3 (C346), 2010 - 2019

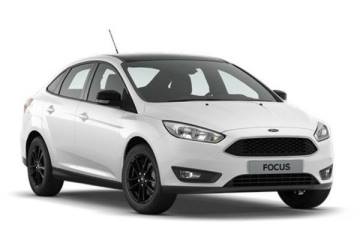

La Ford Focus de troisième génération a été présentée début 2010 en trois variantes de carrosserie : Berline, bicorps et break. La voiture est basée sur la plate-forme modernisée de son prédécesseur. En 2014, une mise à jour du modèle a été effectuée. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Ford Focus (troisième génération ; marque de carrosserie CB8 ; désignation interne C346 ; plate-forme C1). Années de production : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Démarreur » sont indiqués en gras.

Dans le coffre à bagages

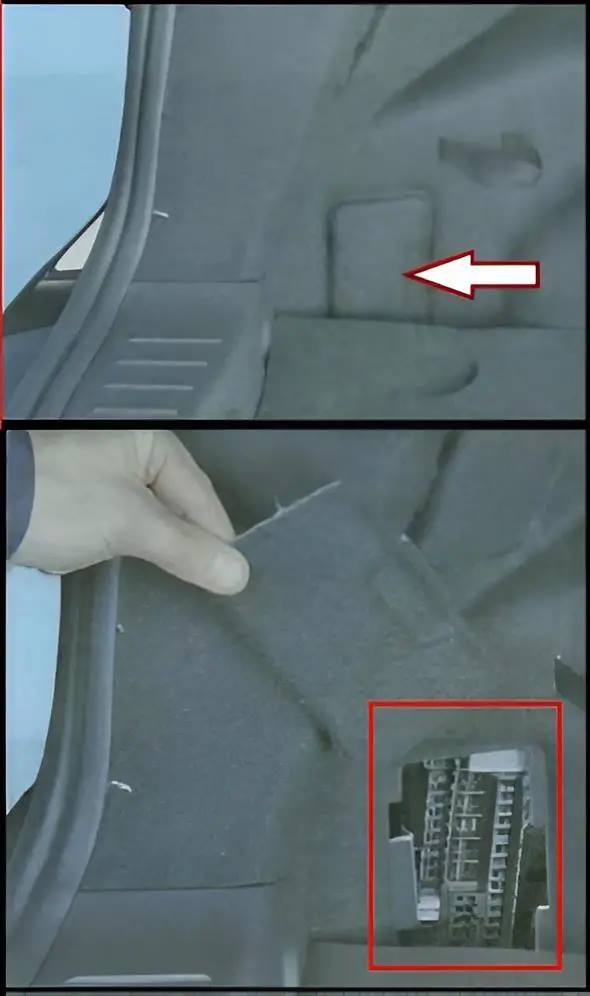

La boîte à fusibles se trouve derrière le couvercle sur le côté gauche.

Pour y accéder, il faut retirer le cache.

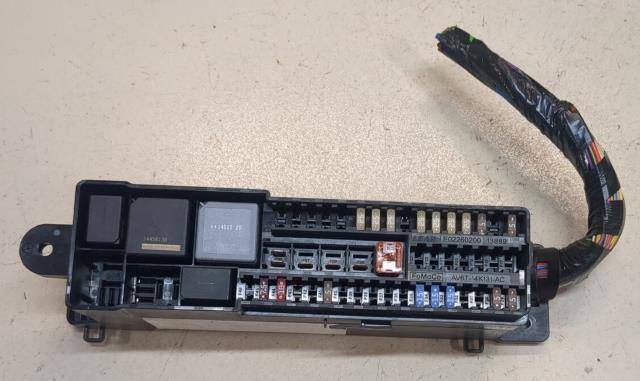

Vue générale.

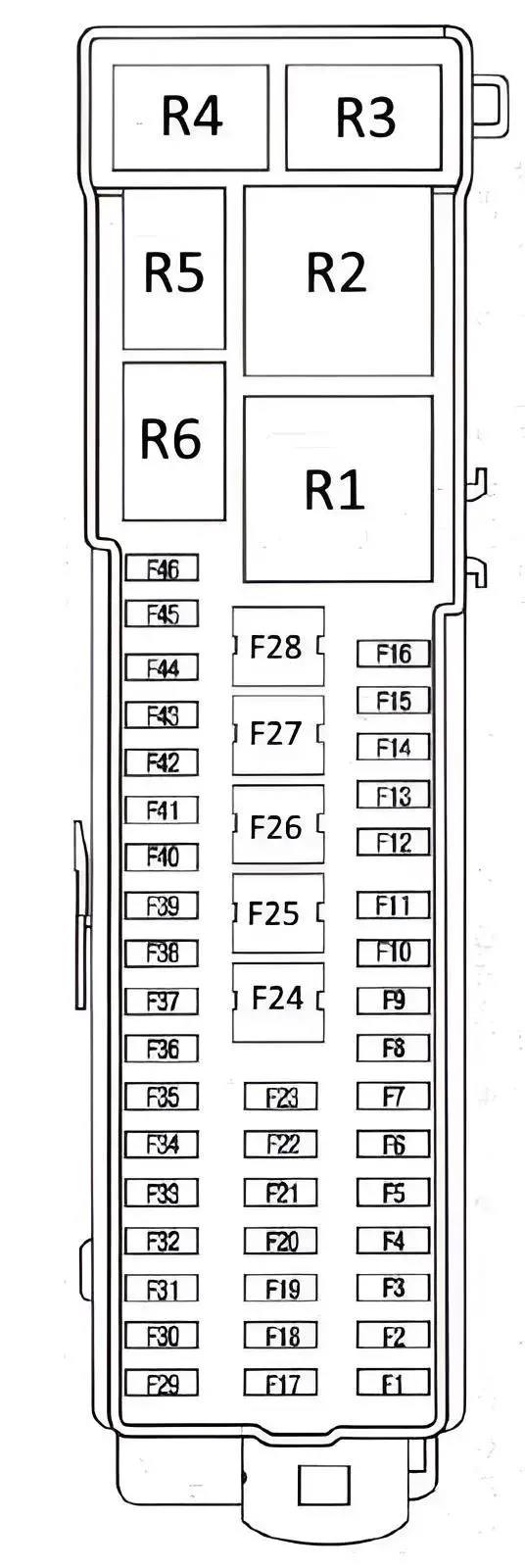

Schéma

N° | Ampères | Affectation
F1. | non utilisé
F2. | 10A | bouton de démarrage du moteur
F3. | 5A | Commande d'ouverture de porte à distance
F4. | 25A | Lève-vitres électriques (porte avant gauche), verrouillage centralisé (gauche), rétroviseur extérieur gauche électrique, rétroviseur extérieur gauche chauffant
F5. | 25A | Lève-vitres électriques (porte avant droite), verrouillage centralisé (côté droit), rétroviseur extérieur droit électrique, rétroviseur extérieur droit chauffant
F6. | 25A | Lève-vitres électriques (porte arrière gauche)*.
F7. | 25A | Lève-vitres électriques (porte arrière droite)*
F8. | 10A | Système d'alarme
F9. | 25A | Réglage électrique du siège conducteur*.
F10-F11. | Non utilisé
F12. | 10A | Système de climatisation
F13. | 5A | Combiné d'instruments
F14. | 7.5A | Affichage du système audio*.
F15. | 15A | Système audio, panneau de commande du système audio
F16-F25. | Non utilisé
F26. | 40A | Module de remorque
F27-F28. | Non utilisé
F29. | 5A | Système de surveillance des angles morts, alerte de franchissement involontaire de ligne, système anticollision à basse vitesse, caméra de recul*.
F30. | 5A | Module d'aide au stationnement
F31 - F33. | Non utilisé
F34. | 15A | Siège chauffant du conducteur
F35. | 15A | Chauffage du siège passager
F36. | Non utilisé
F37. | 5A | Toit ouvrant électrique*.
F38-F45. | Non utilisé
F46. | 10A | Système de surveillance des angles morts, système d'alerte de franchissement involontaire de ligne, système anticollision à basse vitesse, caméra de recul*.

R1. | Interrupteur d'allumage
R2. | Chauffage de la lunette arrière
R3. | Essuie-glace de lunette arrière
R4. | Vide
R5. | Sirène de l'alarme antivol
R6. | Relais auxiliaire

Dans l'habitacle

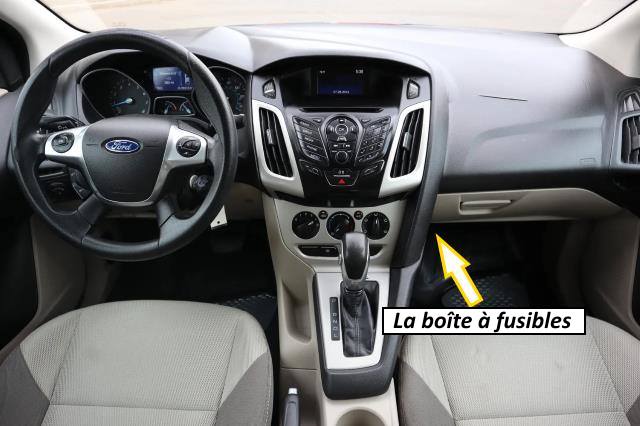

La boîte à fusibles de l'habitacle se trouve du côté passager, sous le tableau de bord. Elle est recouverte d'un couvercle en plastique.

Vidéo explicative sur l'accès au bloc de distribution.

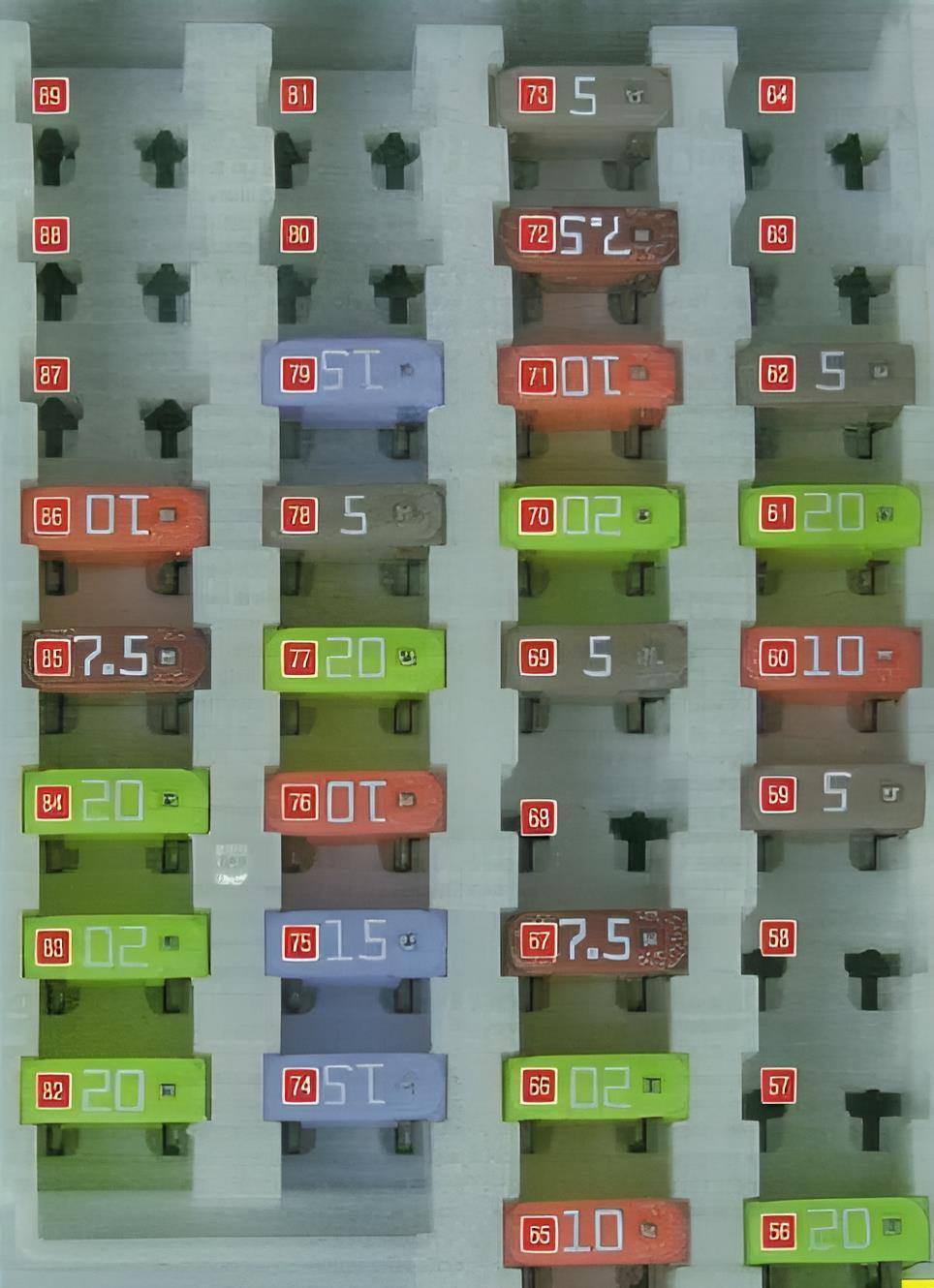

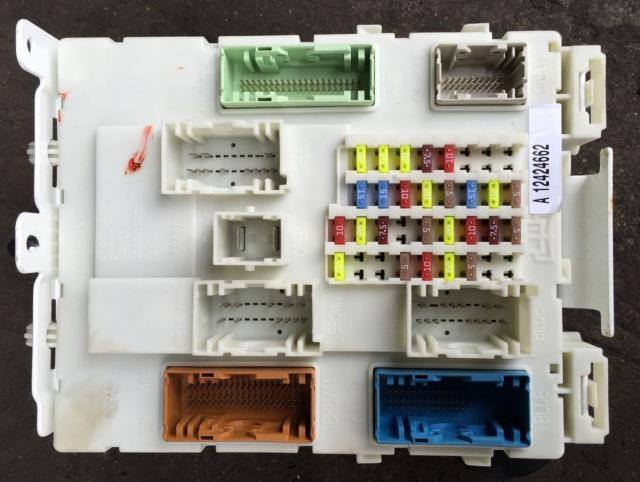

Vue générale.

Plan

N° | Ampères | Description
56. | 20A | Alimentation du module de carburant (fusible de la pompe à essence)
57-58. | Non utilisé
59. | 5A | Alimentation du système antivol passif (PATS)
60. | 10A | Lampes intérieures, commande des vitres et des rétroviseurs extérieurs, lampe du sac marin, lampes extérieures, commande électrique du toit ouvrant
61. | 20A | Allume-cigare Ford Focus 3, prise accessoires arrière
62. | 5A | Module de capteur de pluie, capteur d'humidité, rétroviseurs avec fonction anti-éblouissement automatique*.
63. | 10A | Régulateur de vitesse adaptatif*.
64. | Non utilisé
65. | 10A | Mécanisme d'ouverture du hayon du coffre à bagages
66. | 20A | Serrure de la porte du conducteur
67. | 7.5A | Écran du système audio
68. | 15A | Verrouillage de la colonne de direction
69. | 5A | Tableau de bord
70. | 20A | Verrouillage centralisé
71. | 10A | Chauffage et climatisation
72. | 7.5A | Direction assistée électrique
73. | 5A | Appareil audio autonome, connecteur de diagnostic
74. | 15A | Fusible principal pour les feux de route
75. | 15A | Phares antibrouillard
76. | 10A | Feux de recul
77. | 20A | Pompe de lave-phares
78. | 5A | Interrupteur d'allumage (serrure) ou bouton de démarrage
79. | 15A | Interrupteur pour système audio, alarme d'urgence et verrouillage des portes
80. | 20A | Toit ouvrant électrique*.
81. | 5A | Capteur de mouvement intérieur, antenne
82. | 20A | Pompe du lave-glace
83. | 20A | Verrouillage centralisé
84. | 20A | Serrure de la porte du conducteur
85. | 7.5A | moteur de chauffage, unité SRS, commutateur de chauffage de siège, chauffage d'appoint*, unité de commande de chauffage d'habitacle, de climatisation et de ventilation
86. | 10A | Prétensionneur de ceinture de sécurité, système de désactivation de l'airbag passager
87-89. | Non utilisé

* - La disponibilité dépend de l'équipement.

Dans le compartiment moteur

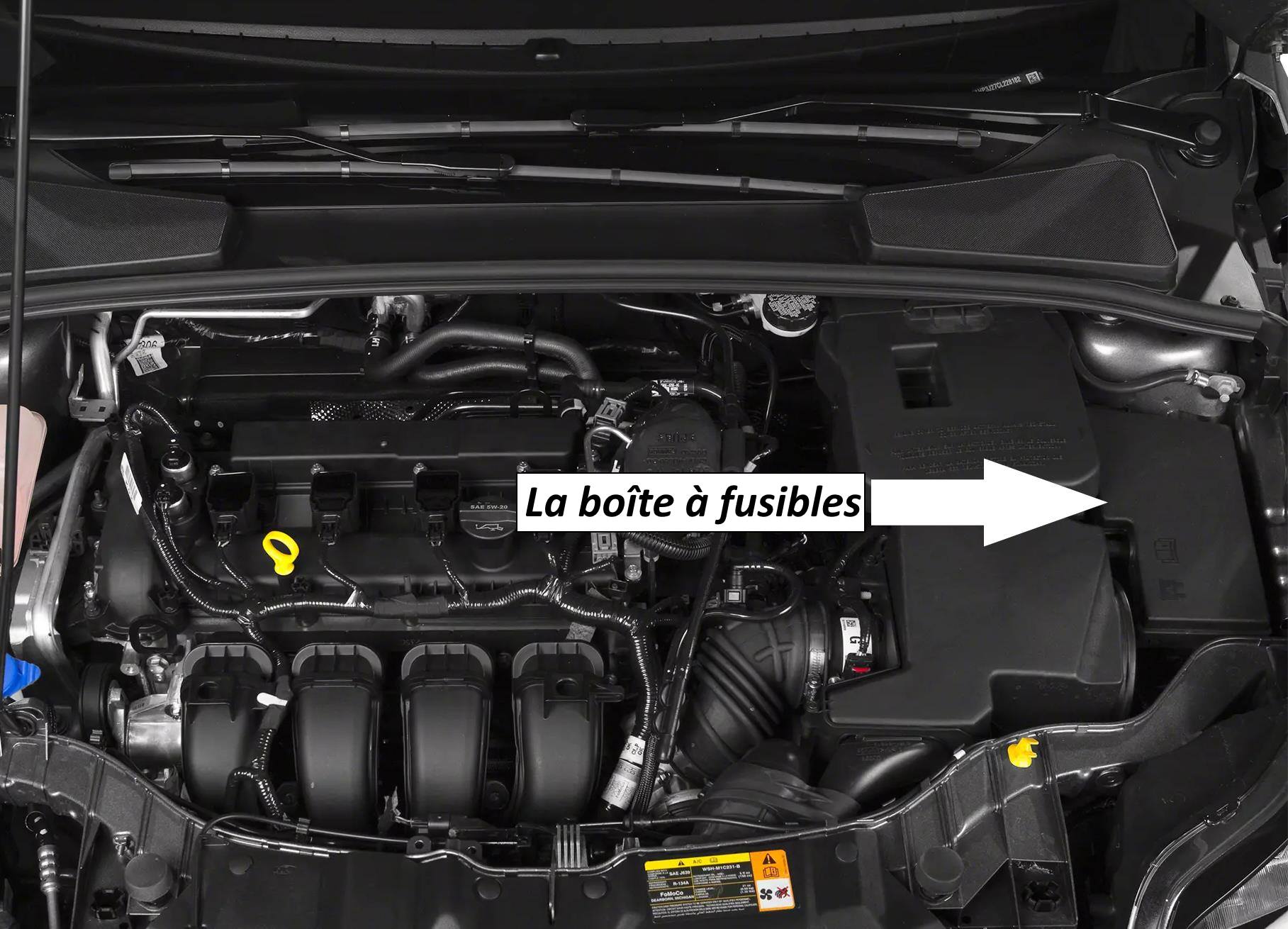

La boîte à fusibles se trouve sur le côté gauche moteur, derrière le couvercle en plastique.

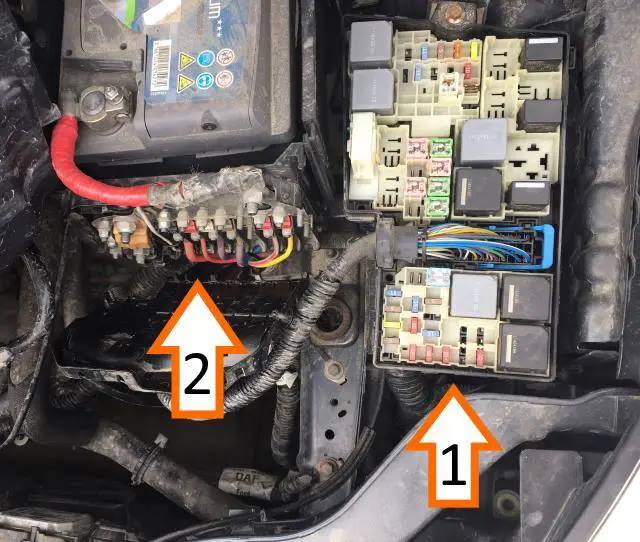

Exemple d'accès : 1 - boîte principale ; 2 - fusibles de puissance sur la batterie.

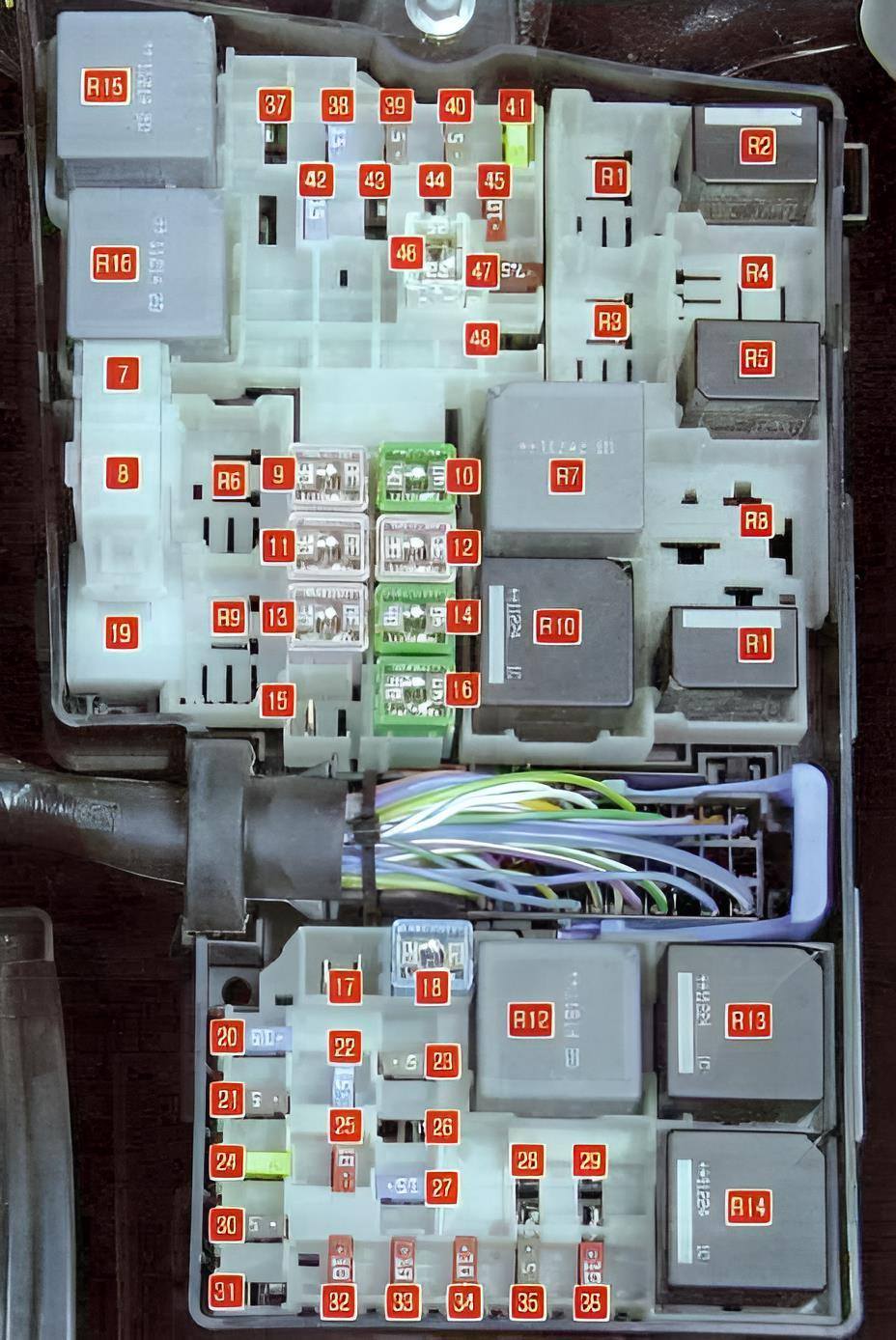

Schéma

No | Ampères | Description
7. | 40A | Pompe ABS, pompe du système de stabilisation dynamique (ESP)
8. | 30A | Valve du système de stabilisation dynamique (ESP)
9. | 30A | Dégivrage de la lunette arrière
10. | 40A | Ventilateur électrique
11. | 30A | Module de démarrage et d'arrêt du moteur
12. | 30A | Module de commande électronique du moteur
13. | 30A | Relais de démarrage
14. | 40A | Vitre chauffante, côté droit
15. | 25A | Unité de contrôle de la transmission*.
16. | 40A | Chauffage du pare-brise, côté gauche
17. | 20A | Chauffage d'appoint*.
18. | 20A | Essuie-glace
19. | 5A | Module ABS, module ESP (système de stabilisation dynamique)
20. | 15A | Avertisseur sonore
21. | 5A | Interrupteur de feu stop
22. | 15A | Système de surveillance de la batterie
23. | 5A | Bobine d'allumage, unité de commande de l'éclairage extérieur
24. | 20A | Prise arrière pour le raccordement d'appareils électriques supplémentaires
25. | 10A | Rétroviseurs extérieurs à commande électrique
26. | 15A | Appareil de commande de la boîte de vitesses
27. | 15A | Couplage du compresseur de climatisation
28. | 5A | Régulateur de vitesse adaptatif
29. | 20A | Lave-phares
30. | 5A | Unité de contrôle électronique du moteur
31. | Non utilisé
32. | 10A | Soupape de recirculation des gaz d'échappement (EGR), régulateur de volet de turbulence, capteurs d'oxygène des gaz d'échappement
33. | 10A | Servomoteur du volet de contrôle du collecteur d'admission
34. | 10A | gicleurs
35. | 5A | Store de radiateur actif (moteur à essence)
35. | 15A | Stores actifs de radiateur (moteur diesel)
36. | 10A | Unité de contrôle électronique du moteur
37. | Non utilisé
38. | 15A | Appareil de commande électronique du moteur, appareil de commande de la boîte de vitesses*
39. | 5A | Module de commande des phares
40. | 5A | Direction assistée électrique
41. | 20A | Module de commande de l'éclairage extérieur
42. | 15A | Essuie-glace arrière
43. | 15A | Commande d'inclinaison des phares
44. | 5A | Régulateur de vitesse adaptatif
45. | 10A | Gicleurs de lave-glace chauffants
46. | 25A | Lève-vitres électriques (vitres avant)
47. | 7.5A | Rétroviseurs extérieurs chauffants électriques
48. | Non utilisé

R1. | Ventilateur du refroidisseur d'air de suralimentation
R2. | klaxon
R3. | Évaporateur du filtre à produits de combustion diesel ou chauffage du pare-brise
R4. | Réserve
R5. | Essuie-glace arrière
R6. | Ventilateur de refroidissement
R7. | Chauffage du pare-brise
R8. | Ventilateur de refroidissement
R9. | Lave-phares
R10. | Ventilateur de refroidissement, démarreur
R11. | Embrayage du compresseur de climatisation
R12. | Ventilateur de refroidissement
R13. | Moteur de chauffage
R14. | Unité de contrôle du moteur
R15. | Démarreur, dégivrage de la lunette arrière
R16. | Allumage

* - La disponibilité dépend de l'équipement.

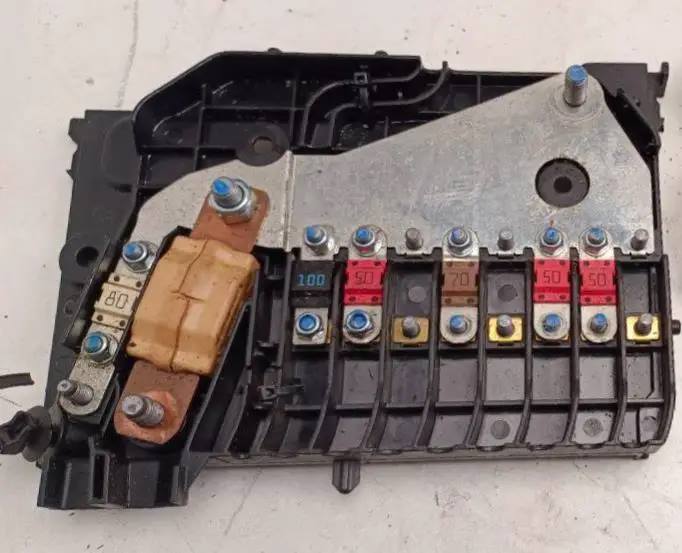

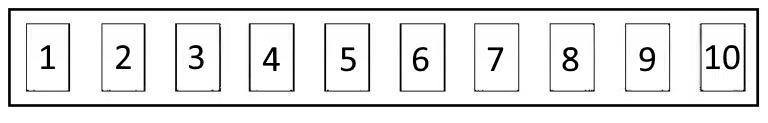

Le couvercle de la batterie comporte également un bloc avec des fusibles à haute intensité élevée.

No | Description
1. | Boîtier de commande de la direction assistée | 80A
2. | Démarreur | 150A
3. | 100A
4. | Appareil de commande multifonctionnel | 50A
5. | Chauffage d'appoint | 80A
6. | 70A
7. | Vide
8. | Contrôleur de moteur de ventilateur | 50A
9. | Appareil de commande multifonctions | 50A
10. | Appareil de commande des bougies de préchauffage | 60A

Tout l'équipement électrique

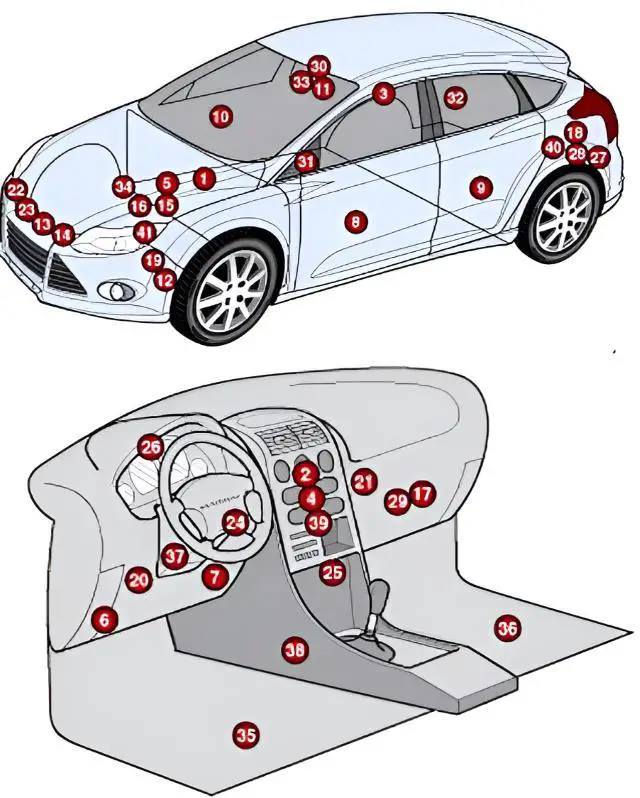

Structure générale du système électrique de la Ford Focus 3.

N° | Composant
1. | Centrale électronique pour ABS
2. | Unité de commande électronique pour la climatisation
3. | Avertisseur sonore pour le système antivol - à droite dans le coffre à bagages
4. | Unité de commande pour l'interface du système audio
5. | Batterie
6. | Connecteur de diagnostic (DLC)
7. | Unité de commande du convertisseur DC/DC
8. | Module électrique de la porte conducteur
9. | Module électrique de la porte arrière gauche
10. | Module électrique de la porte passager
11. | Module électrique du hayon arrière droit
12. | Module de commande électronique (ECM) - derrière la garniture de passage de roue gauche
13. | Module de commande du moteur du ventilateur de refroidissement
14. | Module de commande du volet de radiateur du système de refroidissement
15. | Boîte à fusibles et à relais, compartiment moteur 1
16. | Boîte à fusibles et à relais, compartiment moteur 2
17. | Boîte à fusibles et à relais, tableau de bord
18. | Boîte à fusibles et à relais, coffre à bagages - sur le côté gauche du coffre à bagages
19. | Boîtier de commande des bougies de préchauffage - derrière la garniture de passage de roue gauche
20. | Appareil de commande des phares
21. | Résistance du moteur du ventilateur de chauffage - à côté du moteur du ventilateur
22. | Avertisseur sonore 1
23. | Avertisseur sonore 2
24. | Module de commande pour l'interrupteur d'allumage
25. | Module de commande pour l'interface du combiné d'instruments
26. | Module de commande pour le combiné d'instruments
27. | Module de commande pour la commande à distance du verrouillage central et du démarrage du moteur
28. | Module de commande pour le système de marquage
