La Ford Fiesta est une voiture compacte de classe B, mais son habitacle est aussi grand et utile que possible, sans pour autant faire de compromis sur le raffinement. La 6e génération a été présentée au Salon de l'automobile de Francfort en septembre 2007 et livrée un an plus tard sur les principaux marchés européens. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Ford Fiesta Mk6 (sixième génération ; plate-forme B2E ; codes de modèle B299 et B409) 2008, 2009, 2010, 2011, 2012, 2013 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
À l'intérieur du véhicule

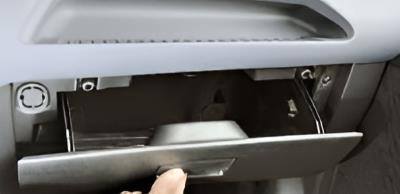

La boîte à fusibles se trouve derrière la boîte à gants. Pour accéder aux fusibles, ouvrez la boîte à gants. Retirez les butées du tableau de bord en comprimant les parois, puis basculez la boîte vers le bas.
Type 1

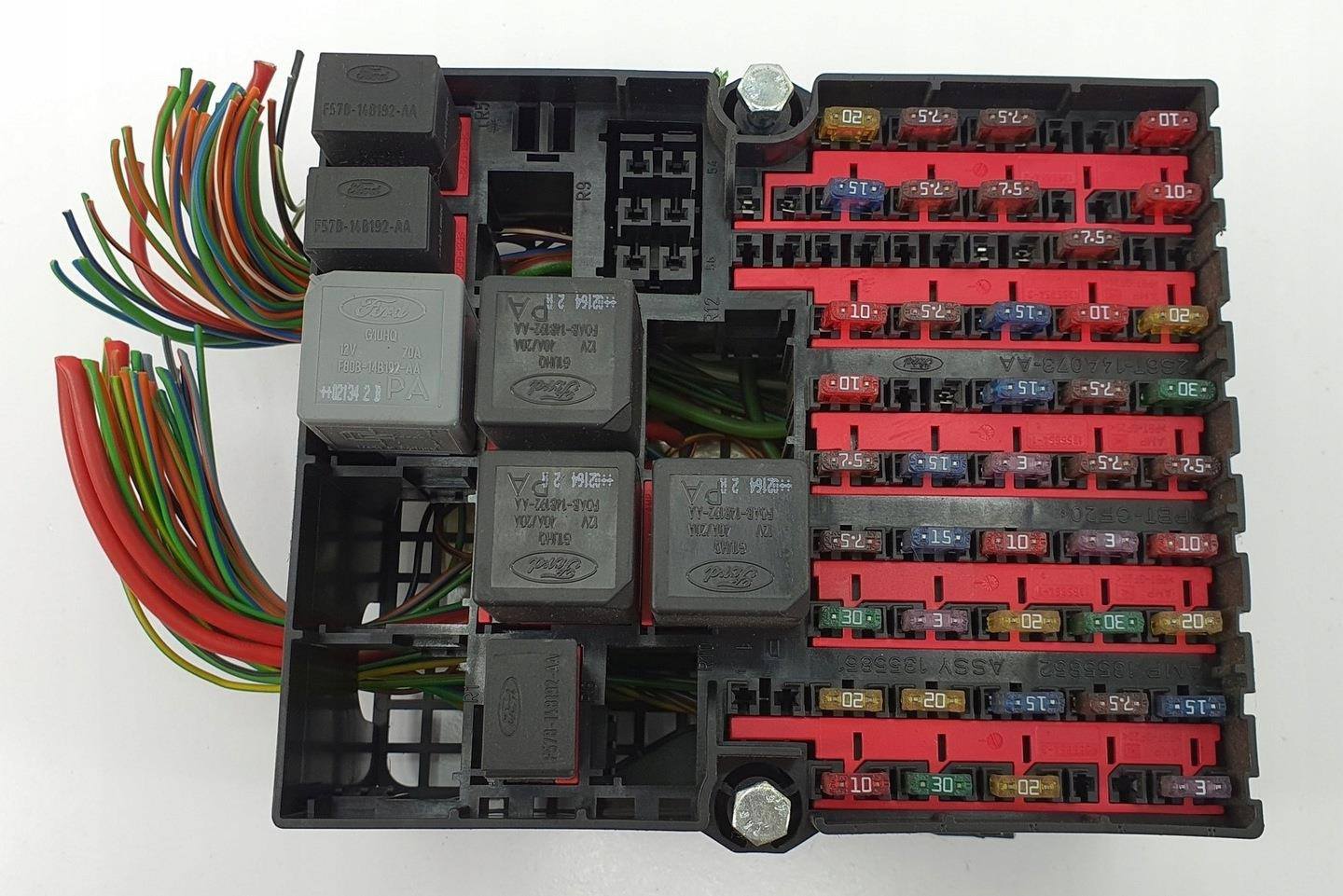

Vue générale.

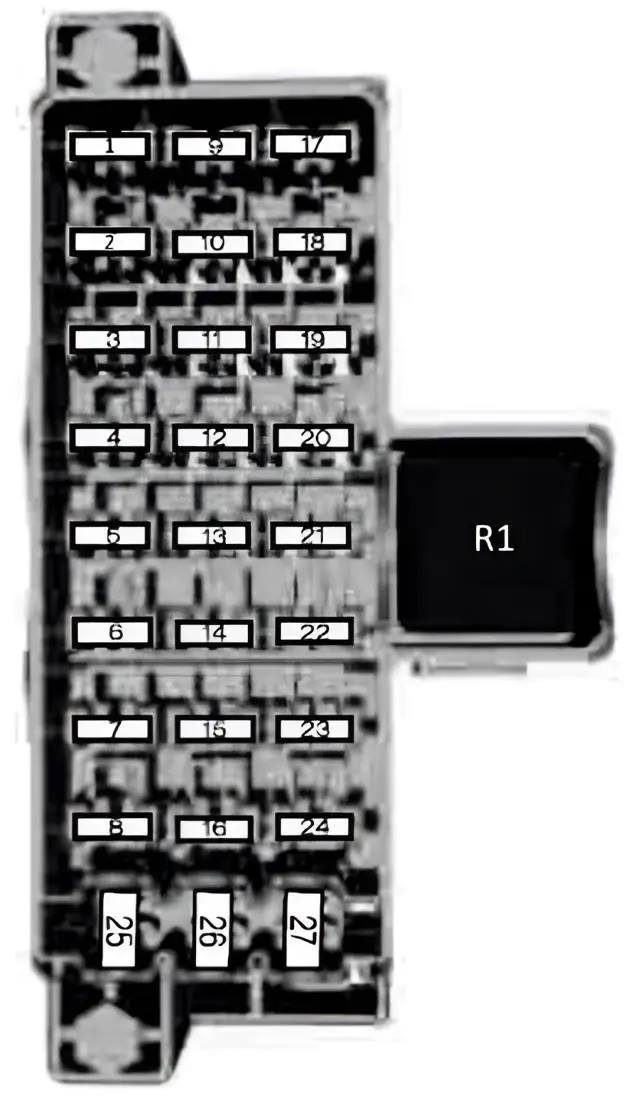

Plan
No | Affectation des fusibles | Ampères
1. | Allumage, capteur de précipitations, chauffage du pare-brise | 7,5A
2. | Interrupteur de feu stop | 10A
3. | Feux de recul, caméra de recul (VP) | 7,5A
4. | Correcteur de phares | 7,5A
5. | Essuie-glace de pare-brise | 20A
6. | Essuie-glace arrière | 15A
7. | Lave-glace | 10A
8. | Système électrique de la remorque ; aide au stationnement (véhicules avec aide au stationnement avant) | 15A /
10A
9. | Aide au stationnement | 10A
10. | Sièges chauffants | 7,5A
11. | Vides
12. | SRS-System - module d'airbag | 10A
13. | Système d'allumage, direction assistée électrique (EPAS), tableau de bord, système antivol passif (PATS), ABS | 10A
14. | PCM, sélecteur de vitesses, module de carburant (Fiesta 6 sécurité de la pompe à essence) | 7,5A
15. | Système audio, tableau de bord | 7,5A
16. | Rétroviseurs extérieurs chauffants | 7,5A
17. | Système d'allumage | 15A
18. | Combiné d'instruments | 7,5A
19. | Connecteur de diagnostic (DLC) | 15A
20. | Affichage multifonctionnel, horloge, scanner d'habitacle, chauffage, ventilation, climatisation (HVAC) | 7,5A
21. | Système audio, Bluetooth | 15A
22. | Ford Fiesta mk6 Fusible allume-cigare | 20A
23. | Equipement électrique de la remorque | 20A
24. | Pièce de rechange
25. | Lève-vitres électriques | 30A
26. | Dégivrage du pare-brise, côté gauche | 30A
27. | Pare-brise chauffant, côté droit | 30A
R1. | Relais du système d'allumage
Type 2

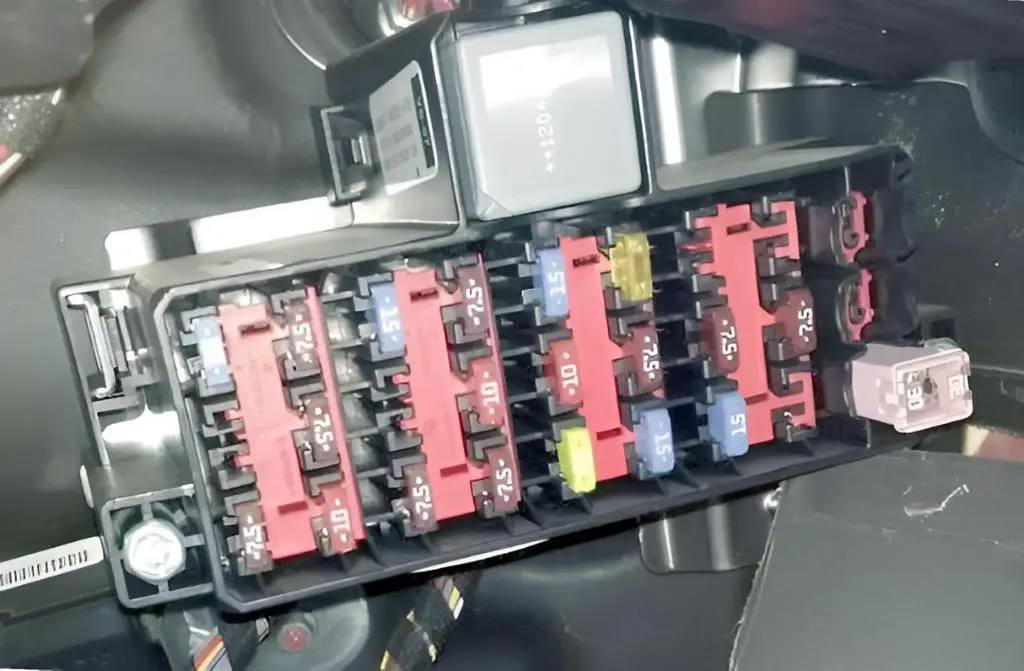

La photo est un exemple.
Schéma
No | Affectation des fusibles | Ampères
1. | Allumage, capteur de précipitations, chauffage du pare-brise | 7,5A
2. | Feux de stop | 10A
3. | Feux de recul | 7,5A
4. | Régulateur d'inclinaison des phares | 7,5A
5. | Essuie-glace de pare-brise | 20A
6. | Essuie-glace arrière | 15A
7. | Pompe de lave-glace | 15A
8. | Aide au stationnement (véhicules avec aide au stationnement avant) | 10A
9. | Vide
10. | Sièges chauffants électriques | 7,5A
11. | Vide
12. | Module d'airbag | 10A
13. | Système d'allumage, direction assistée électrique, tableau de bord, système antivol passif, ABS | 10A
14. | Module de commande d'entraînement, levier de sélection, pompe à carburant | 7,5A
15. | Système audio, tableau de bord | 7,5A
16. | Rétroviseurs extérieurs chauffants | 7,5A
17. | Interrupteur d'allumage (démarreur et combiné d'instruments) | 15A
18. | Ford Fiesta MK6 Fusible de l'allume-cigare, prise avant | 20A
19. | Barre de canaux de communication d'information | 15A
20. | Module de remorque | 20A
21. | Système audio, système de navigation, système Bluetooth | 15A
22. | Tableau de bord | 7,5A
23. | Affichage multifonctionnel, horloge, scanner d'habitacle, panneau HVAC | 7,5A
24. | Vide
25. | Lève-vitres électriques (vitres avant) | 30A
26. | Pare-brise chauffant, côté gauche | 30A
27. | Dégivrage du pare-brise, côté droit | 30A
28. | Module de qualité de la tension | 30A
29. | Vide
30. | Allume-cigare, prise avant | 20A
31. | Lève-vitres électriques (vitres arrière) | 30A
32. | Vide
33. | Vide
34. | Accès sans clé | 20A
35. | Accès sans clé | 20A
36-49. | Vide

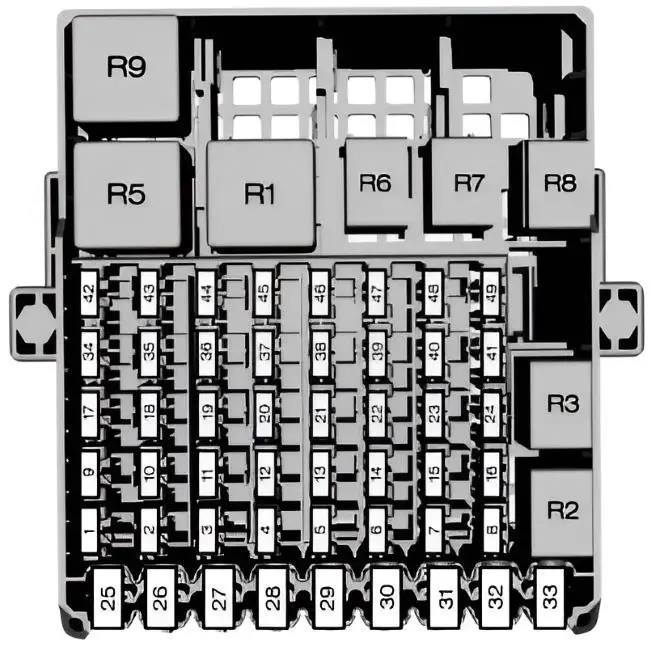

No | Affectation des relais
R1. | Allumage
R2. | Module de rétroviseur rabattable électriquement 1
R3. | Module de rétroviseur rabattable électriquement 2
R4. | Vide
R5. | Vide
R6. | Accès sans clé (accessoire)
R7. | Accès sans clé (allumage)
R8. | Vide
R9. | Vide
Dans le compartiment moteur
La boîte à fusibles se trouve sur le côté gauche, sous le couvercle en plastique.

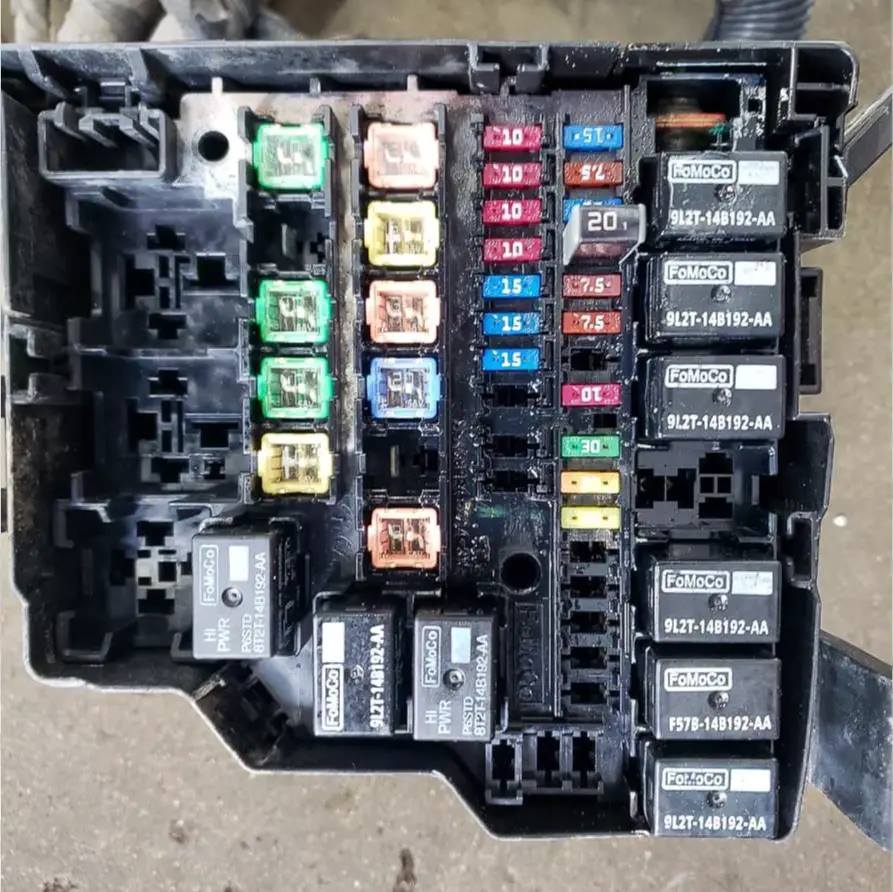

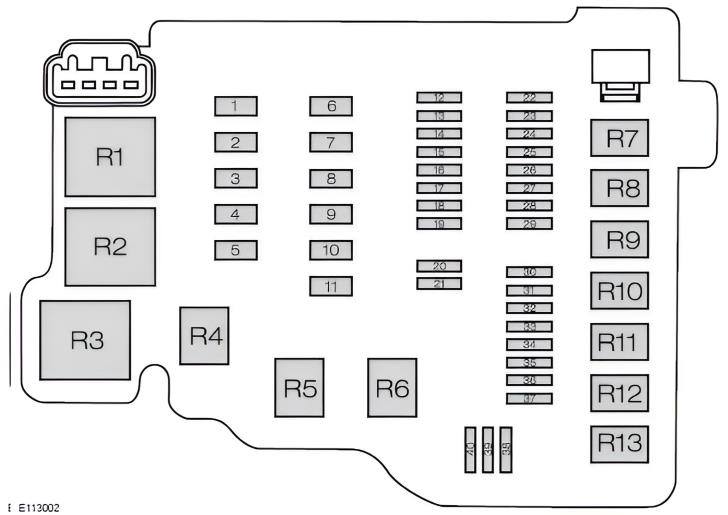

Vue générale.
Schéma
N° | Description | Ampères
1. | Système ABS | 40A
2. | Module ABS/ESP | 60A
3. | Ventilateur du système de refroidissement | 30A/40A
4. | Moteur électrique du ventilateur de chauffage | 30A
5. | Boîte à fusibles/relais dans le compartiment passagers | 60A
6. | Module de commande de l'équipement supplémentaire (BCM) | 30A
7. | Boîte à fusibles/relais dans le tableau de bord | 60A
8. | Bougies de préchauffage | 60A
9. | Chauffage du pare-brise | 60A
10. | Vide
11. | Relais de démarreur | 30A
12. | Feux de route du phare gauche | 10A
13. | Feux de route du phare droit | 10A
14. | Feux de croisement du phare gauche | 10A
15. | Feux de croisement du projecteur droit | 10A
16. | Module de commande du groupe motopropulseur (PCM), fonctionnement du ventilateur de refroidissement à haute et basse vitesse | 15A
17. | Capteurs d'oxygène chauffés (HEGO) (moteurs à essence) | 15A
18. | Module de commande électronique de la transmission | 10A
19. | Vide
20. | Vide
21. | Vide
22. | Alimentation par batterie pour la commande de l'éclairage extérieur | 15A
23. | Feux antibrouillard | 15A
24. | Feux indicateurs de direction | 15A
25. | Feux de jour | 10A
26. | Rétroviseurs extérieurs électriques | 7,5A
27. | PCM | 7,5A
28. | Module ABS et ESP | 20A
29. | Embrayage électromagnétique du compresseur de climatisation | 10A
30. | Vide
31. | Vide
32. | Avertisseur, fonction d'économie de batterie, sans module clé | 20A
33. | Chauffage de la lunette arrière | 20A
34. | Relais de pompe à essence ou chauffage de carburant diesel | 20A
35-40. | Vide
R1. | Vide
R2. | Relais de bougies de préchauffage
R3. | Relais du système de gestion du moteur
R4. | Relais de feux de route
R5. | Relais de feux de croisement
R6. | Relais de feux de jour
R7. | Vide
R8. | Relais d'inhibition de démarrage
R9. | Relais d'embrayage magnétique du compresseur de climatisation
R10. | Relais de phares antibrouillard
R11. | Vide
R12. | Relais de feux de recul
R13. | Relais du moteur du ventilateur de chauffage
Tous les appareils électriques

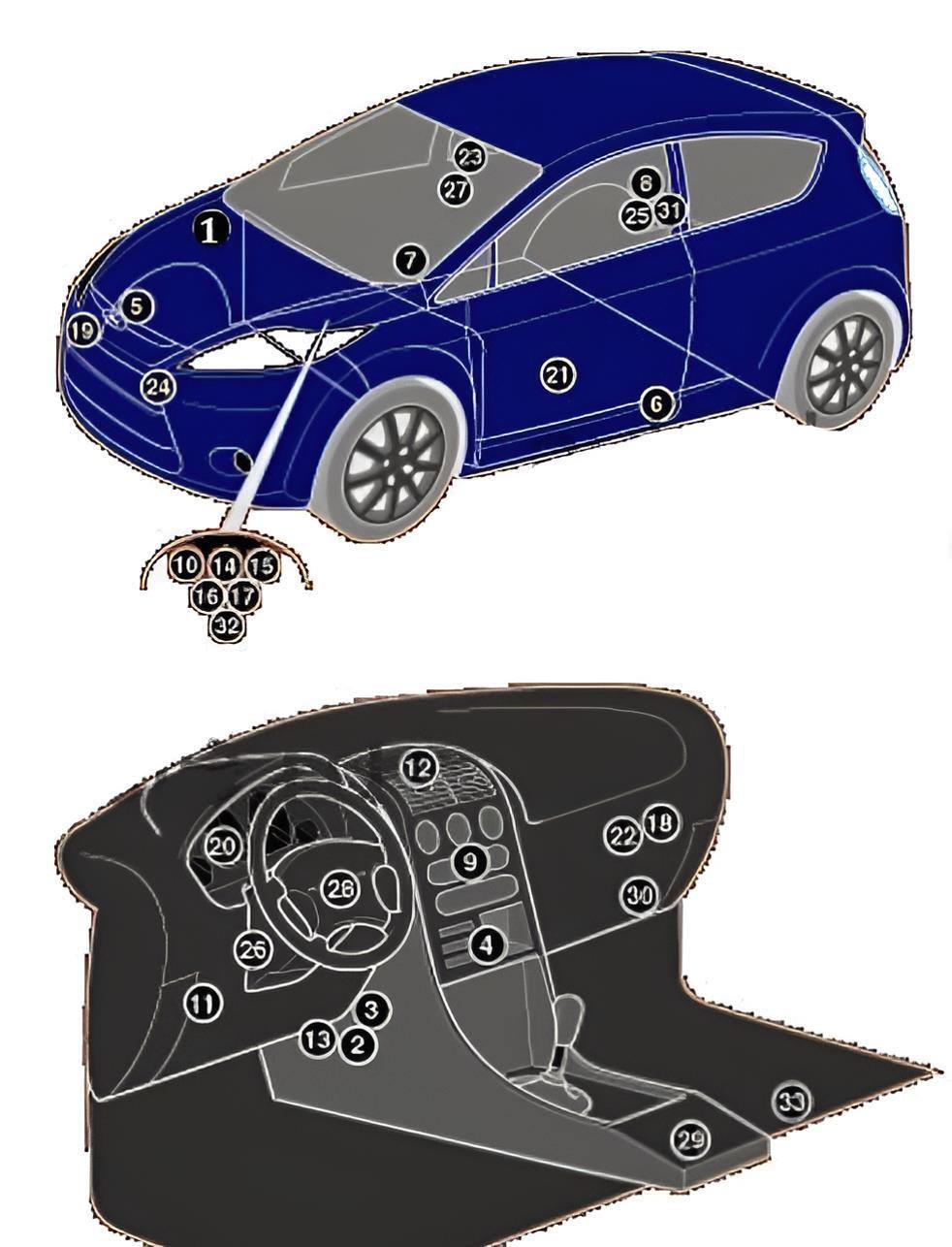

Emplacement général des modules électroniques dans le véhicule.
N° | Composant
1. | Module de commande électronique ABS
2. | Module de commande du moteur de climatisation/chauffage (avec régulation automatique de la température)
3. | Résistance du moteur de chauffage/climatisation (sans régulation automatique de la température) - à côté du moteur de chauffage/climatisation.
4. | Module de commande de climatisation/chauffage - derrière le panneau de commande du chauffage.
5. | Capteur de collision (SRS)
6. | Capteur de choc latéral, côté gauche - en haut du montant central
7. | Capteur de choc latéral, côté droit - en haut du montant central
8. | Avertisseur sonore pour l'alarme antivol - derrière le pare-chocs arrière
9. | Unité de commande électronique du système audio - derrière le système audio
10. | Batterie
11. | Connecteur de diagnostic (DLC)
12. | Unité de commande de l'affichage numérique multifonctions
13. | Chauffage d'appoint électrique - sur le boîtier du ventilateur de chauffage
14. | Unité de commande électronique du moteur - près de la batterie
15. | Boîte à fusibles/relais, compartiment moteur 1
16. | Boîte à fusibles/relais, compartiment moteur 2
17. | Boîte à fusibles/relais, compartiment moteur 3
18. | Boîte à fusibles/relais, tableau de bord
19. | Avertisseur sonore
20. | Module de commande du combiné d'instruments
21. | Module de commande pour la commande à distance du verrouillage central et du système de démarrage du moteur sous le siège gauche
22. | Module de commande multifonctions - fonctions : Antivol, verrouillage central, éclairage de proximité, chauffage des vitres, klaxon, clignotants, capteur pluie/soleil, rétroviseurs extérieurs rabattables, essuie-glace/lave-glace
23. | Antenne du système de navigation - en haut au centre du pare-brise
24. | Capteur de température de l'air ambiant
25. | Module de commande de stationnement derrière le panneau arrière droit
26. | Module de commande de la direction assistée - sur la colonne de direction
27. | Capteur de pluie/lumière solaire - en haut au centre du pare-brise
28. | Capteur de position du volant (avec ESP) - sous le volant
29. | Module de commande SRS - sous la console centrale
30. | Module de commande du téléphone - derrière le tableau de bord
31. | Module de commande du système électrique de la remorque - sur le côté droit du compartiment à bagages
32. | Module de commande électronique de la transmission - sur la transmission
33. | Capteur d'accélération/de déplacement - sous le siège
