Fusibles et relais Ford Fiesta (Mk6), 2013 - 2019

La Ford Fiesta est une voiture compacte de classe B, mais son intérieur a été conçu pour être aussi grand et pratique que possible, sans faire de compromis sur le raffinement. La 6e génération (en berline bicorps à trois et cinq portes) a été présentée au Salon de l'automobile de Francfort en septembre 2007 et les livraisons sur les principaux marchés européens ont commencé un an plus tard. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Ford Fiesta Mk6 (sixième génération ; restylage ; plate-forme B2E ; codes de modèle B299 et B409) 2013, 2014, 2015, 2016, 2017, 2018 et 2019 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

À l'intérieur du véhicule

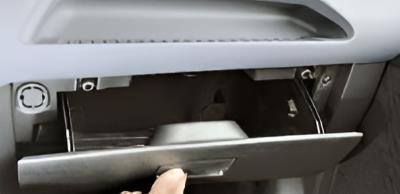

Le boîtier à fusibles se trouve derrière la boîte à gants.

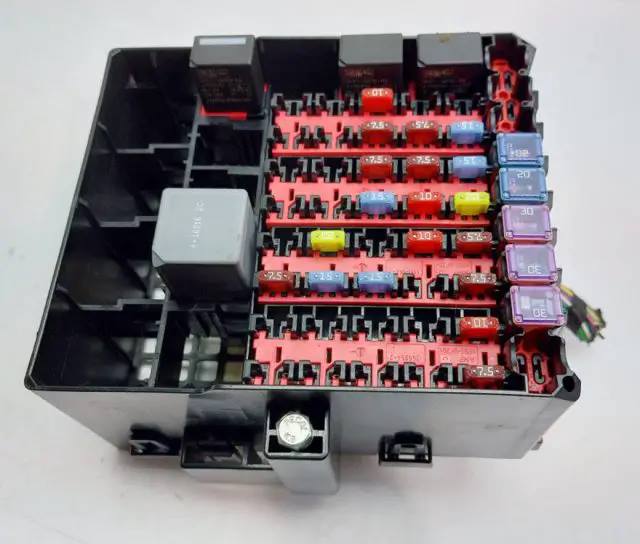

Vue générale.

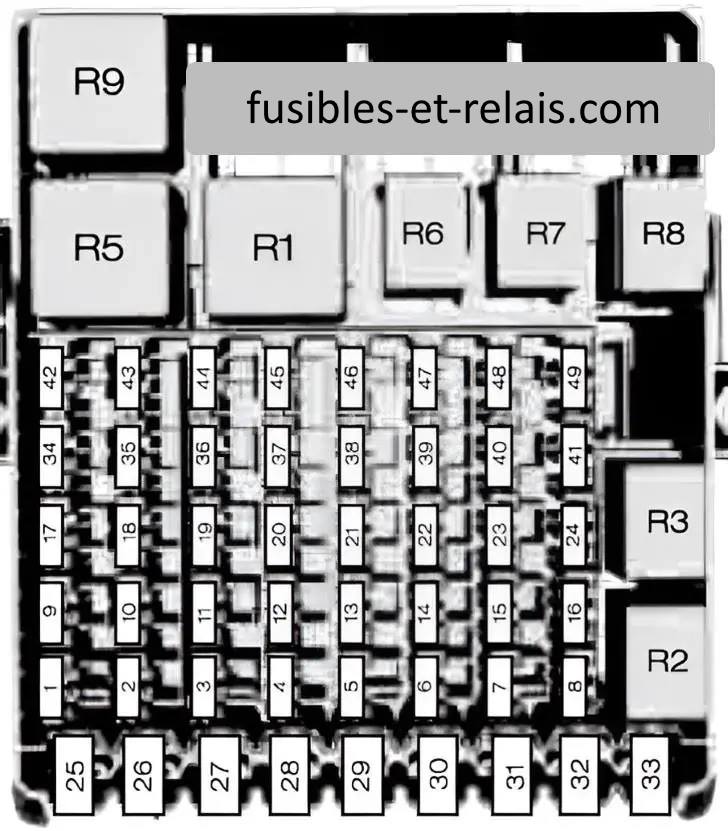

Schéma

No | Affectation des fusibles | Ampères
1. | Allumage, mode essuie-glace automatique, pare-brise chauffant, plafonnier, rétroviseur intérieur | 7,5A
2. | Feux de stop | 10A
3. | Feux de recul | 7,5A
4. | Correction de l'inclinaison des phares | 7,5A
5. | Essuie-glace de pare-brise | 20A
6. | Essuie-glace arrière | 15A
7. | Pompe de lave-glace | 15A
8. | Vide
9. | Siège passager chauffé | 15A
10. | Siège conducteur chauffé | 15A
11. | Non utilisé
12. | Module d'airbag | 10A
13. | Allumage, direction assistée électrique, tableau de bord, système antivol passif, système antiblocage | 10A
14. | Module de commande du groupe motopropulseur, levier de transmission, pompe à carburant | 7,5A
15. | Système audio, tableau de bord | 7,5A
16. | Vide
17. | Vide
18. | Vide
19. | Prise de liaison de données | 15A
20. | Module de remorque | 20A
21. | Système audio | 15A
22. | Tableau de bord | 7,5A
23. | Écran multifonction, horloge, scanner d'habitacle, déflecteur de chauffage, panneau de climatisation | 7,5A
24. | SYNC, Bluetooth | 10A
25. | Vide
26. | Pare-brise chauffant, côté gauche | 30A
27. | Pare-brise chauffant, côté droit | 30A
28. | Alimentation électrique de haute qualité (véhicules avec système Start-Stop automatique) | 30A
29. | Prise de courant arrière | 20A
30. | Fusible pour allume-cigare, prise auxiliaire avant | 20A
31. | Vide
32. | Vide
33. | Vide
34. | Accès sans clé | 20A
35. | Accès sans clé | 20A
36. | Interrupteur d'allumage | 15A
37. | Vide
38. | Vide
39. | Vide
40. | Vide
41. | Vide
42. | Caméra de recul | 7.5A
43. | City-Stop actif | 10A
44. | Indicateur de désactivation de l'airbag passager | 7.5A
45. | Vide
46. | Vide
47. | Vide
48. | Vide
49. | Vide

No. | Affectation des relais
R1. | Allumage
R2. | allume-cigare, prise de courant auxiliaire avant
R3. | Non utilisé
R4. | Système actif d'arrêt en ville
R5. | Non utilisé
R6. | Accès sans clé (accessoire)
R7. | Accès sans clé (allumage)
R8. | Prise auxiliaire arrière
R9. | Vide
R10. | Vide
R11. | Vide
R12. | Vide

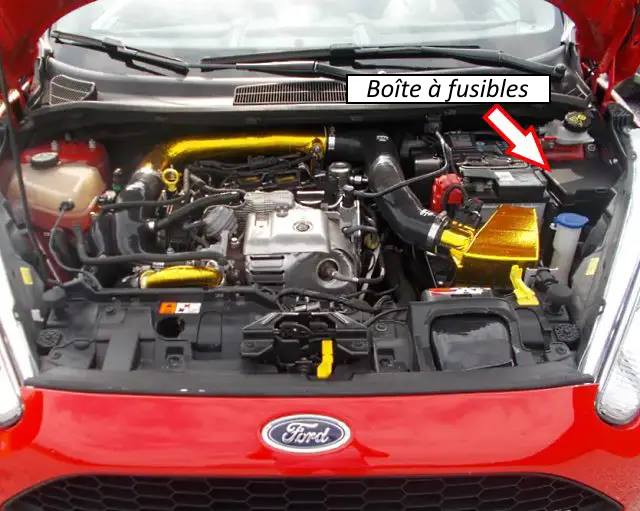

Dans le compartiment moteur

Il se trouve sur le côté gauche, sous le couvercle de protection.

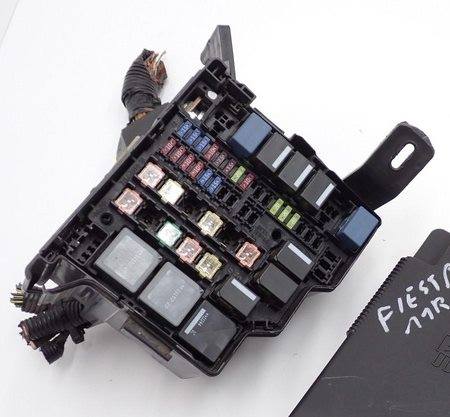

La photo est un exemple.

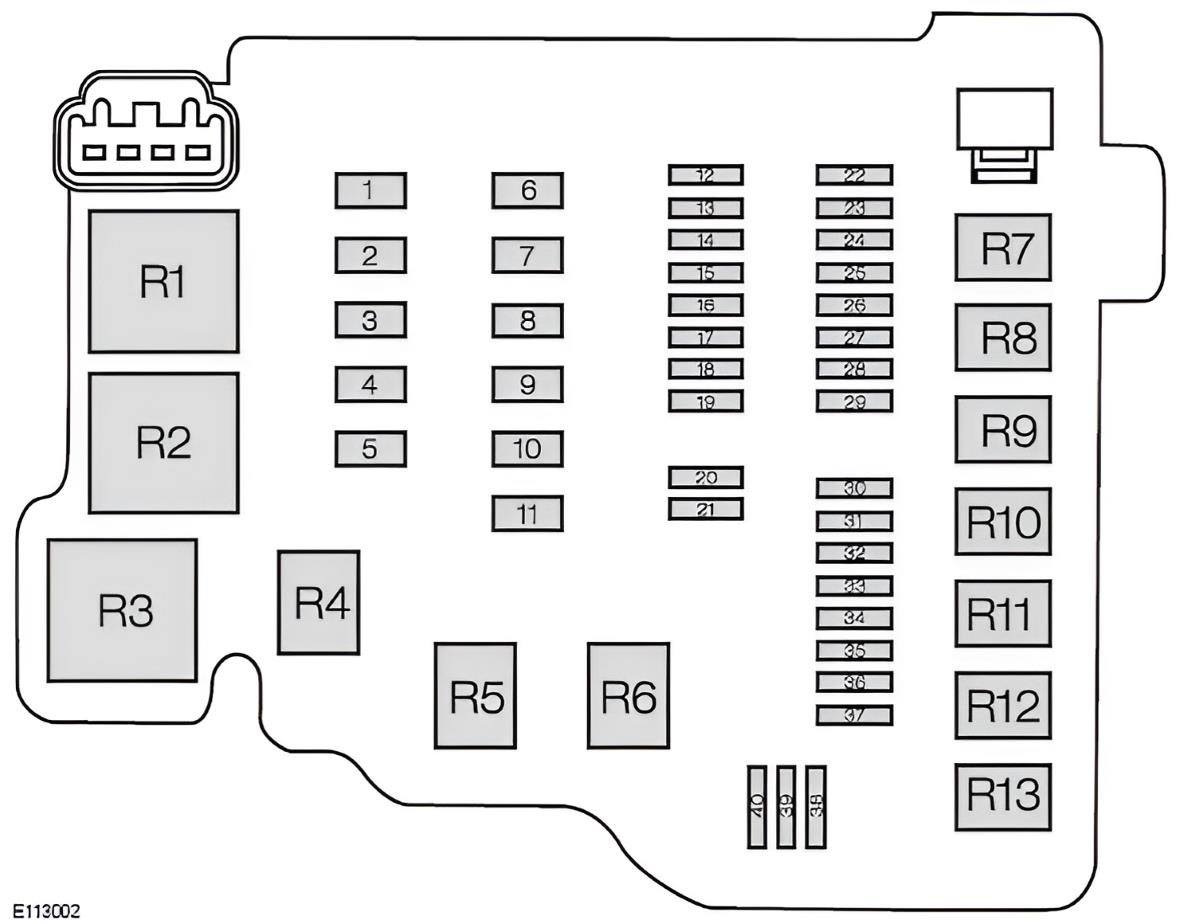

Schéma

No | Affectation des fusibles | Ampères
1. | Module de freinage ABS | 40A
1. | Système de freinage ABS, module de contrôle de la stabilisation dynamique | 30A
2. | Ventilateur de refroidissement - mode grande vitesse | 60A
3. | Ventilateur de refroidissement | 40A
3. | Ventilateur de refroidissement - basse vitesse | 30A
4. | Ventilateur de chauffage | 30A
5. | Alimentation électrique de la boîte à fusibles de l'habitacle (batterie) | 60A
6. | Boîtier de commande électrique de la carrosserie | 30A
7. | Boîte à fusibles de l'habitacle (alimentation électrique du système d'allumage) | 60A
8. | Boîte de vitesses automatique | 50A
9. | Pare-brise chauffant | 60A
10. | Vide
11. | Relais de démarrage | 30A
12. | Relais de feux de route gauche | 10A
13. | Relais de feux de route droit | 10A
14. | Pompe de refroidissement | 10A
15. | Bobines d'allumage | 10A
16. | Module de commande du groupe motopropulseur, ventilateur de refroidissement mode haute et basse vitesse | 15A
17. | Capteurs d'oxygène chauffés (moteurs à essence) | 15A
17. | Module d'alimentation électrique (moteurs diesel) | 20A
18. | Vide
19. | Compresseur de climatisation | 7,5A
20. | Vide
21. | Ventilateur de refroidissement (1.6L Duratorq-TDCi) | 7,5A
22. | Vide
23. | Feux antibrouillard | 15A
24. | Feux clignotants | 15A
25. | Éclairage extérieur latéral gauche | 15A
26. | Éclairage extérieur côté droit | 15A
27. | Module de commande du groupe motopropulseur | 7.5A
28. | Système de freinage antiblocage ABS, contrôle dynamique de stabilisation | 20A
29. | Embrayage du compresseur de climatisation | 10A
30. | Vide
31. | Vide
32. | Avertisseur sonore, fonction d'économie de batterie, module d'accès sans clé | 20A
33. | Dégivrage de la lunette arrière | 20A
34. | Fusible de la pompe à essence ou du chauffage du carburant diesel | 20A
35. | Système d'alarme de première catégorie | 15A
36. | Boîtier de commande de la boîte automatique | 7,5A
37. | Côté gauche du module de la porte avant | 25A
38. | Côté droit du module de la porte avant | 25A
39. | Côté gauche du module de hayon | 25A
40. | Côté droit du module de hayon | 25A

No. | Affectation des relais
R1. | Ventilateur de refroidissement
R2. | Pare-brise chauffé
R3. | Module de commande de puissance
R4. | Feux de route
R5. | Vide
R6. | Vide
R7. | Moteur du ventilateur de refroidissement du moteur
R8. | Démarreur
R9. | Embrayage du compresseur de climatisation
R10. | Phares antibrouillard
R11. | Pompe à essence ou chauffage du carburant diesel
R12. | Feux de recul
R13. | Ventilateur de chauffage
