La Fiat 500 est une voiture urbaine compacte à traction avant. Dans sa version standard, elle a trois portes et peut accueillir quatre personnes. Semblable à la Volkswagen New Beetle et à la BMW MINI, cette voiture a des accents rétro dans son design extérieur. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Fiat 500 (deuxième génération ; restylage ; indice d'usine 150). Années de production : 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
En France, la Fiat 500 est l'icône des centres-villes, mais son système embarqué peut parfois se montrer capricieux. Un problème fréquent rapporté par les utilisateurs concerne le système multimédia Blue&Me : si la radio ou le Bluetooth ne répondent plus, vérifiez la fusible F51 (5A) située dans l'habitacle. La sécurité du stationnement en ville repose également sur le verrouillage centralisé, protégé par la fusible F38 (20A) ; un dysfonctionnement à ce niveau peut aussi provenir d'un faisceau de coffre endommagé, une faiblesse connue de ce modèle. Pour les trajets autoroutiers, assurez-vous que les rétroviseurs dégivrants fonctionnent via la fusible F90 (5A) dans le compartiment moteur. Enfin, si votre Fiat 500 refuse de démarrer après un arrêt prolongé, le coupable est souvent le circuit de la pompe à carburant, géré par la fusible F21 (15A) sous le capot. Un diagnostic rapide de ces points permet d'éviter les tarifs élevés des concessions lors des entretiens périodiques.
Dans le compartiment moteur

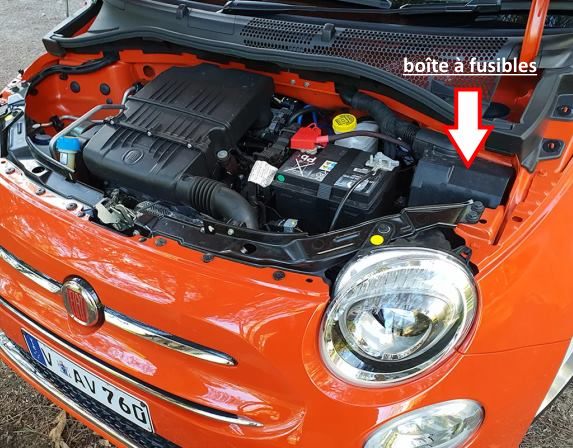

Le bloc de fusibles se trouve à droite, près de la batterie
Photo - exemple.

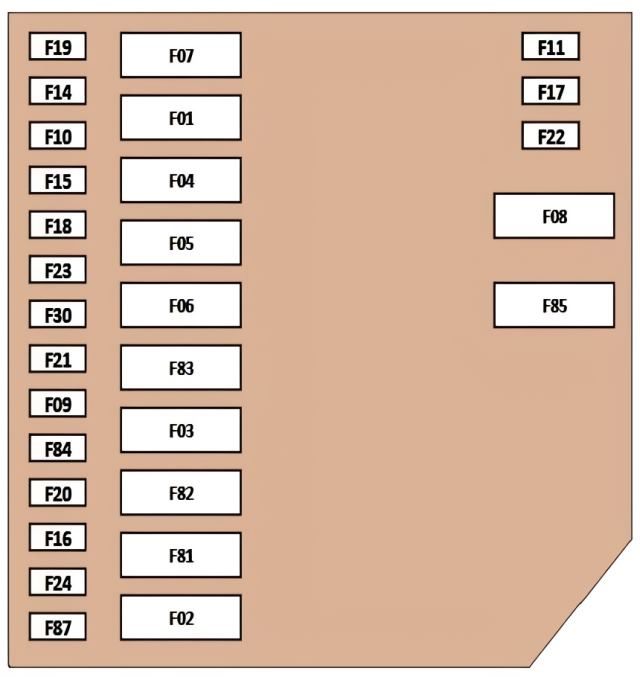

Plan
N° | Affectation | Courant, A
F01. | Unité de contrôle BCM | 60A
F02. | Amplificateur audio | 20A
F03. | Interrupteur d'allumage | 20A
F04. | Pompe de freinage antiblocage (système ABS) | 40A
F05. | Direction assistée électrique | 70A
F06. | Ventilateur de radiateur - vitesse simple | 20A
F06. | Ventilateur de radiateur - basse vitesse | 30A
F07. | Ventilateur de radiateur - grande vitesse | 40A
F08. | moteur de ventilateur | 40A
F09. | Composants du moteur | 10A
F10. | Avertisseur sonore | 10A
F11. | Composants du moteur | 15A/10A
F14. | Feux de route (shutter) | 5A
F15. | Fiat 500 Fusible allume-cigare | 15A
F16. | boîte de vitesses | 7,5A
F17. | Gestion du moteur (Multiair - si disponible) | 15A/25A
F18. | gestion du moteur | 15A
F18. | Gestion du moteur (Multiair - si disponible) | 5A
F19. | Climatisation | 7,5A
F20. | Sièges chauffants - le cas échéant | 15A
F21. | Module de carburant (fusible de la pompe à essence) | 15A
F22. | Gestion du moteur | 20A
F23. | Valves antiblocage | 20A
F24. | Système de contrôle de la stabilité | 7,5A
F30. | Phares antibrouillard | 15A
F82. | Toit ouvrant / toit ouvrant pliable
F83. | Pompe de refroidissement - si présente
F84. | Boîte de vitesses | 10A
F85. | Dégivreur de lunette arrière
F87. | Dégivreur de lunette arrière | 5A
F90. | Rétroviseurs extérieurs chauffants - si disponibles | 5A
Vidéo explicative sur l'accès au bloc de distribution.
Dans l'habitacle
La boîte à fusibles fait partie du module BCM et se trouve sous le tableau de bord, côté conducteur.
Vue générale.

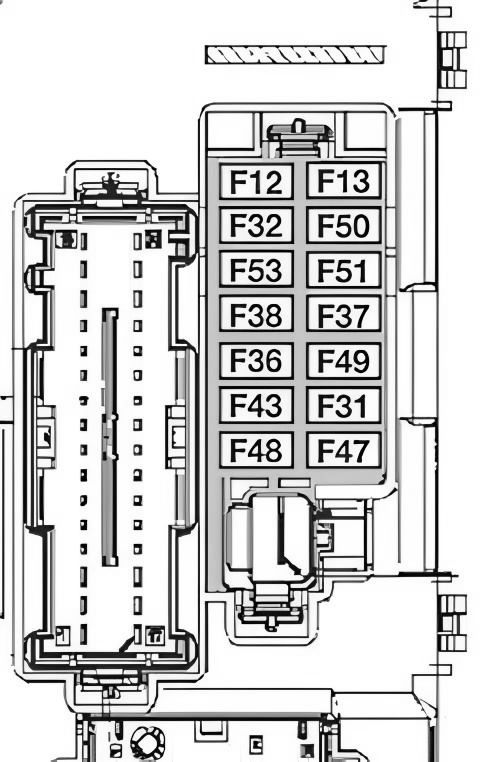

Schéma
N° | Description | Intensité, A
F13. | Feu de croisement gauche, correcteur de phare | 7,5A
F50. | Airbags | 7,5A
F51. | Radio, climatisation automatique, feux stop, embrayage | 5A
F37. | Interrupteur de feu stop, tableau de bord | 5A
F49. | rétroviseurs extérieurs, GPS, capteur de stationnement | 5A
F31. | Allumage, climatisation automatique | 5A
F47. | Fenêtre de la porte du conducteur | 20A
F12. | Feux de croisement droit | 7,5A
F32. | Phares avant et arrière, éclairage du coffre et des portières | 5A
F53. | Tableau de bord | 5A
F38. | Verrouillage central | 20A
F36. | Connecteur de diagnostic, autoradio, climatisation | 10A
F43. | Essuie-glace et lave-glace | 20A
F48. | Fenêtre du passager | 20A
