Fusibles et relais Fiat 500 (150), 2007 - 2013

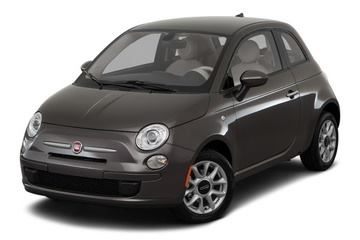

La Fiat 500 est une voiture urbaine compacte à traction avant. Dans sa version standard, elle possède trois portes et peut accueillir quatre personnes. Semblable à la Volkswagen New Beetle et à la BMW MINI, cette voiture a des accents rétro dans son design extérieur. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Fiat 500 (deuxième génération ; indice d'usine 150) 2007, 2008, 2009, 2010, 2011, 2012, 2013 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.

Tous les appareils électriques

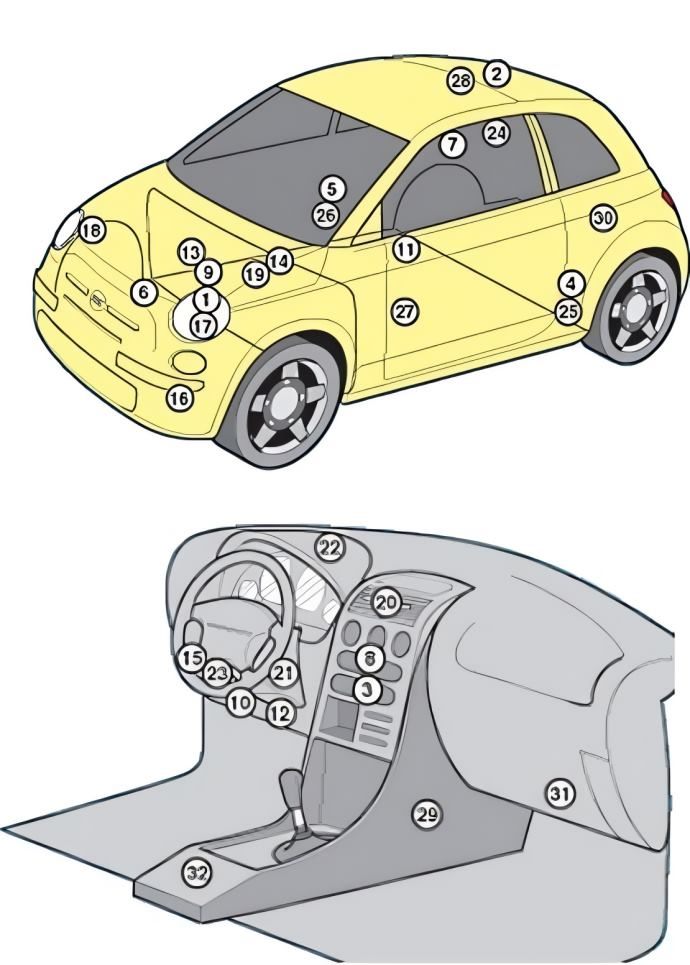

Schéma général de l'emplacement des composants électroniques dans le véhicule.

No | Composant
1. | Module de commande du système ABS
2. | Module d'air - dans le ciel de pavillon
3. | Module de commande de climatisation/chauffage - dans le panneau de commande
4. | Capteur d'impact airbag conducteur - dans le montant B
5. | Capteur d'impact de l'airbag passager - dans le montant B
6. | Capteur de choc airbag, avant
7. | Amplificateur de l'unité audio - derrière le panneau arrière droit
8. | Unité audio
9. | Batterie
10. | Connecteur de liaison de données (DLC)
11. | Module de commande des rétroviseurs - dans la poignée de porte du conducteur
12. | Module de commande de la direction assistée
13. | Module de commande du moteur (ECM)
14. | Boîte à fusibles et à relais sous le capot du moteur
15. | Boîte à fusibles et à relais dans l'habitacle
16. | Avertisseur sonore
17. | Commutateur de correction des phares 18 Commutateur de correction des phares droit 19 18 Commutateur de correction des phares droit 19 18 Commutateur de correction des phares droit 18 Commutateur de correction des phares droit 19
18. | Commande de réglage des phares, droite
19. | Relais de chauffage de la lunette arrière - dans la boîte à fusibles du compartiment moteur
20. | Résistance du ventilateur de chauffage - dans la boîte de chauffage
21. | Bobine antidémarrage - à côté du contacteur d'allumage
22. | Module de commande des instruments
23. | Module de commande multifonction - fonctions : Verrouillage central, vitres électriques, feux antibrouillard, alarme d'urgence, phares, antidémarrage, clignotants, feux antibrouillard arrière, lave-glace arrière
24. | Boîtier de commande pour l'aide au stationnement - derrière le coussin arrière droit
25. | Prétensionneur de ceinture de sécurité pour le siège conducteur - dans le montant B
26. | Prétensionneur de ceinture pour le siège passager - dans le montant B
27. | Caisson de basses - sous le siège
28. | Module de commande pour le toit ouvrant - dans le ciel de pavillon
29. | Module de commande pour le système de retenue supplémentaire (SRS) - sous la console centrale
30. | Module de commande télématique - derrière le coussin arrière gauche [email protected]

À l'intérieur

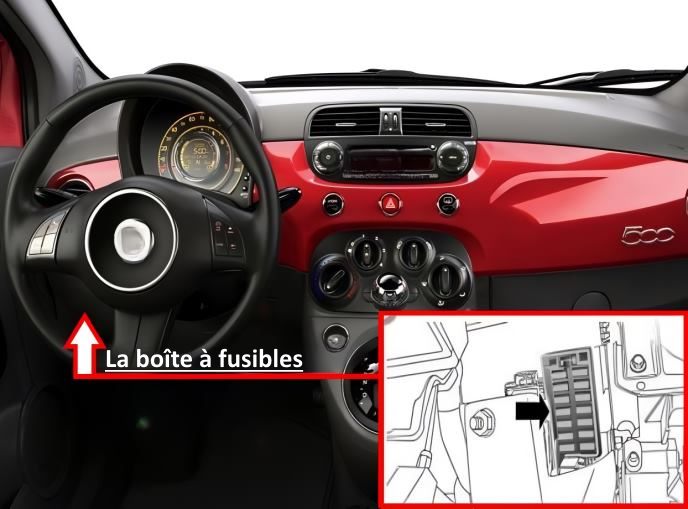

La boîte à fusibles se trouve sous le tableau de bord, côté conducteur. Pour accéder aux fusibles, il faut retirer le couvercle de protection.

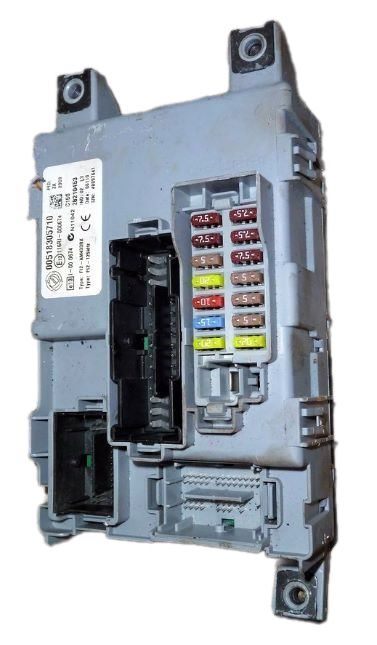

Vue générale.

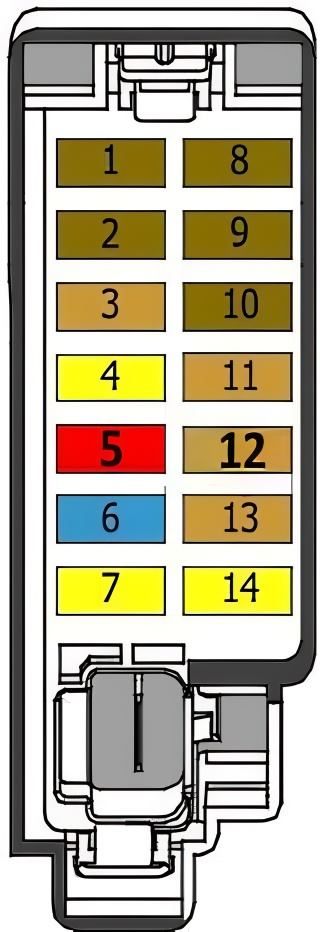

Plan

N° | Description | Intensité, A
1. | Phare droit | 7,5A
2. | Éclairage du coffre et éclairage | 7,5A
3. | Tableau de bord | 5A
4. | Verrouillage central | 20A
5. | Unité de commande Bluetooth, commande de climatisation, prise de diagnostic, magnéto | 10A
6. | Lave-glace et lave-glace arrière | 7,5A
7. | Vitre du passager | 20A
8. | Feux de croisement, réglage de la portée des phares | 7,5A
9. | Airbags | 7,5A
10. | Unité de commande Bluetooth, commande de climatisation, commutateur de feux stop, radio, commutateur d'embrayage | 7,5A
11. | Commutateur de feu stop, tableau de bord | 5A
12. | Commutateur de feux de recul, capteur Parktronic, rétroviseurs électriques | 5A
13. | Distributeur du compartiment moteur | 5A
14. | Fenêtre électrique côté conducteur | 20A

Dans le compartiment moteur

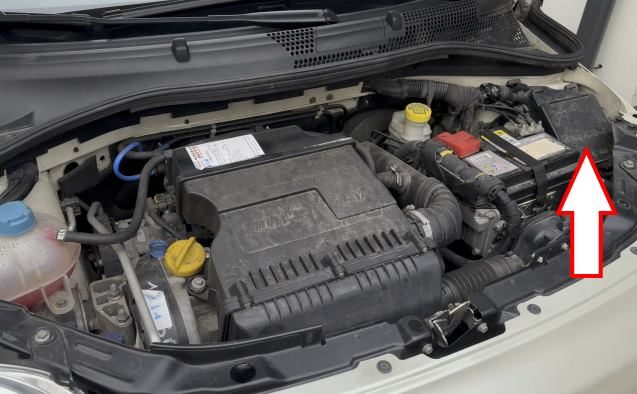

Situé derrière le couvercle de protection, près de la batterie.

Exemple d'accès.

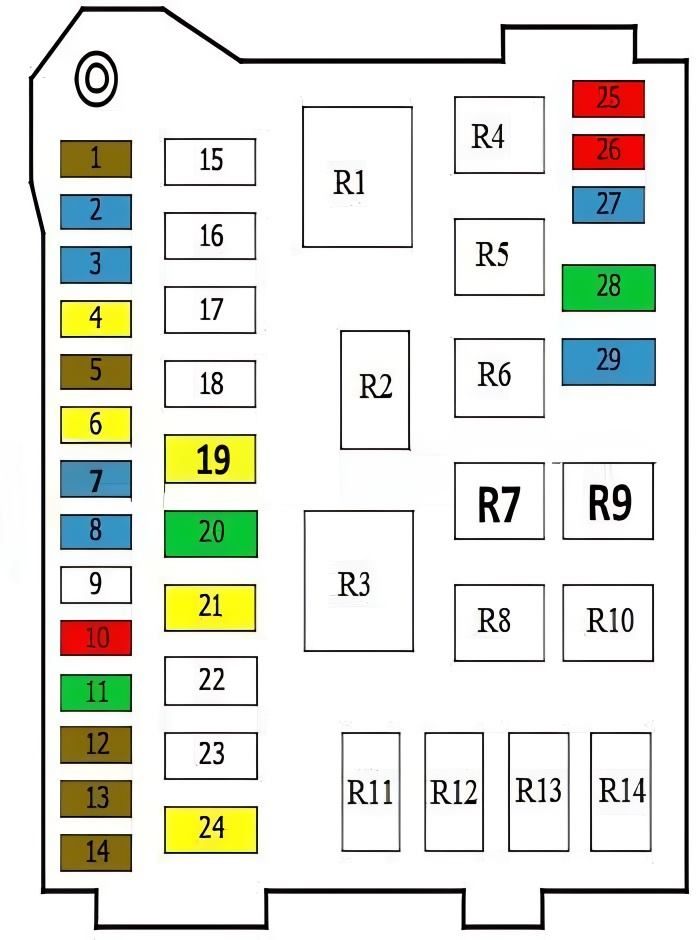

Schéma

N° | Affectation des fusibles | Ampères
1 | Compresseur de climatisation | 7,5A
2. | Feux de route | 7,5A
3. | Klaxon | 15A
4. | Toit ouvrant électrique | 20A
5. | Gestion du moteur | 7,5A
6. | Commande du système de freinage | 20A
7. | Feux antibrouillard | 15A
8. | Module de carburant (sécurité de la pompe à essence) | 15A
9. | Réserve
10. | Boîte de vitesses | 10A
11. | Rétroviseurs électriques chauffants, lunette arrière chauffante | 30A
12. | Gestion du moteur, boîte de vitesses semi-automatique | 7,5A
13. | Aide au démarrage en côte, direction assistée électrique, commande de frein | 7,5A
14. | Feux de recul, débitmètre, relais R8, R10, R11, R13 | 7,5A
15. | Ventilateur de refroidissement, grande vitesse | 30A/40A
16. | Unité de contrôle de la carrosserie | 60A
17. | Pompe à dépression de freinage | 40A
18. | Volant électrique | 70A
19. | Ventilateur de refroidissement, basse vitesse | 20A/30A
20. | Transmission séquentielle | 30A
21. | Interrupteur d'allumage | 20A
22. | Non utilisé
23. | Non utilisé
24. | Amplificateur Hi-Fi, Subwoofer | 20A
25. | Gestion du moteur | 10A
26. | Gestion du moteur | 10A
27. | Bobine d'allumage, injecteur | 15A
28. | Ventilateur de climatisation | 30A
29. | Prise 12V | 15A

No. | Affectation des relais
R1. | Ventilateur de refroidissement, relais rapide
R2. | relais pour ventilateur de refroidissement à vitesse simple, relais pour ventilateur de refroidissement à vitesse réduite
R3. | Relais pour transmission séquentielle
R4. | Relais principal
R5. | Relais de ventilateur de la climatisation
R6. | Prise 12 V, relais allume-cigare
R7. | Relais de pompe à essence Fiat 500, relais de pompe à essence supplémentaire
R8. | Relais de phares antibrouillard
R9. | Relais de verrouillage du démarrage
R10. | Relais de chauffage de la lunette arrière
R11. | Relais de feux de route
R12. | Relais d'avertisseur sonore
R13. | Relais de compresseur de climatisation ou relais de klaxon
R14. | Non utilisé
