Fusibles et relais Citroën C4 (B7), 2011 - 2018

En 2010, la deuxième génération de la Citroën C4 a été présentée à Paris. Il a été décidé d'abandonner la version trois portes à hayon et, dans un premier temps, la nouveauté n'a été produite qu'en version cinq portes à hayon (la berline n'a été officiellement présentée que fin 2012). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Citroën C4 (deuxième génération ; Plaftorm PSA PF2 ; code de la carrosserie B7) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

C'est ici que se trouvent deux boîtes à fusibles qui sont chargées de protéger les circuits électriques du véhicule.

Boîte à fusibles

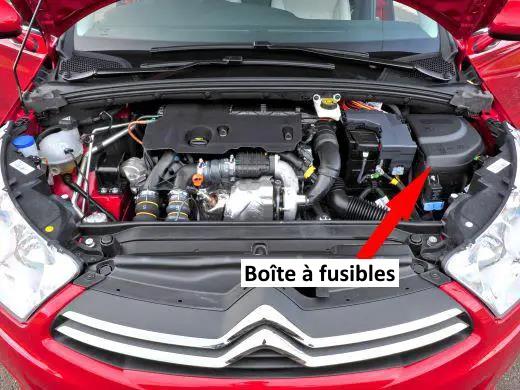

Elle se trouve à proximité de la batterie.

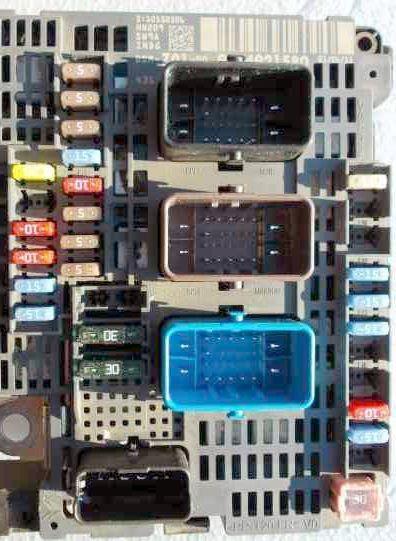

Vue d'ensemble.

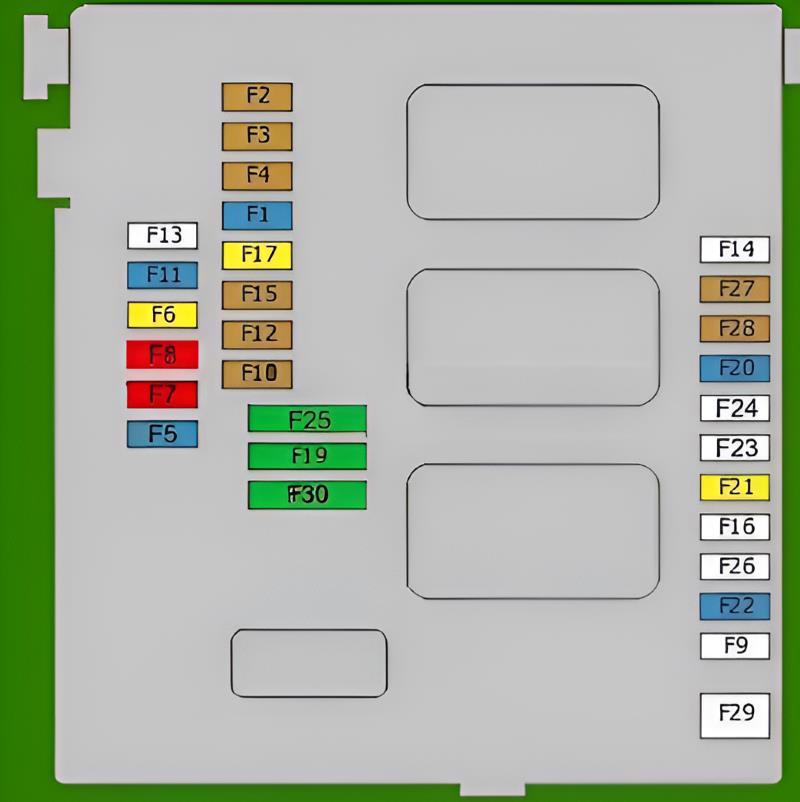

Plan

N° | Tableau | Ampères
F1. | Module de commande du moteur et de la puissance | 15A
F2. | Ventilateur de refroidissement à deux vitesses | 5A
F3. | Module de commande du moteur | 5A
F4. | Module de commande du moteur | 5A
F5. | Module de commande du moteur et du ventilateur d'admission | 15A
F6. | Module de commande du moteur, pompe à essence avec capteur de niveau | 20A
F7. | Module de commande du moteur | 10A
F8. | Module de commande du moteur | 10A
F10. | Commutateur d'embrayage, module de commande de la transmission automatique, phares avant | 5A
F11. | Commutateur d'embrayage, module de commande de la transmission automatique, phares avant | 5A
F12. | Système ABS | 5A
F15. | Prise de diagnostic, direction assistée, capteur de niveau de liquide de refroidissement, pompe d'appoint de carburant, BSI | 20A
F17. | Prise de diagnostic, direction assistée, capteur de niveau de liquide de refroidissement, pompe d'additif carburant, BSI | 20A
F19. | Essuie-glace basse/haute vitesse | 30A
F20. | pompe du lave-glace | 15A
F21. | Pompe lave-phares | 20A
F22. | Avertisseur sonore | 15A
F23. | Phare halogène pour feux de route droit | 15A
F24. | Phare halogène pour feux de route gauche | 15A
F26. | Compresseur de climatisation, embrayage du compresseur de climatisation Ou compresseur de climatisation | 10A
F27. | Phare gauche | 5A
F28. | Phare droit | 5A
F29. | Démarreur | 25A
F30. | Module de commande du moteur | 30A

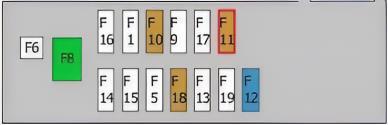

Un panneau de commande supplémentaire se trouve sur le côté, sous l'unité principale.

N° | Tableau | Ampères
F8. | Pompe de direction assistée / boîte de vitesses manuelle | 30A
F10. | BOÎTE DE VITESSES AUTOMATIQUE | 5A
F11. | relais de blocage de changement de vitesse | 5A
F12. | BOÎTE DE VITESSES AUTOMATIQUE | 15A
F18. | levier sélecteur | 5A

Fusibles de puissance

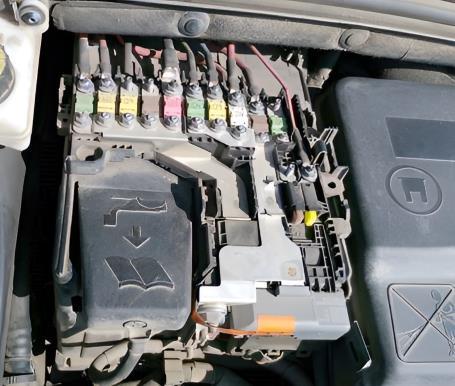

Les fusibles haute puissance se trouvent sur le pack de batteries.

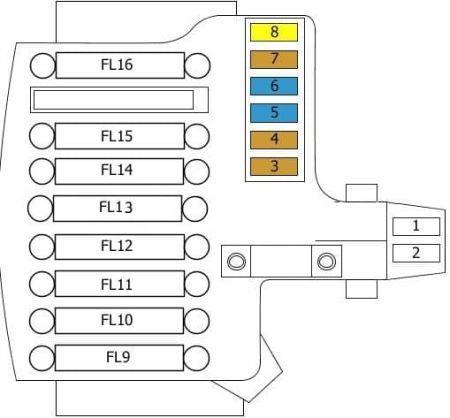

Schéma de câblage

N° | Affectation des fusibles | Ampères
FL9. | BSI (module intelligent de distribution de courant) | 60A
FL10 . | Direction assistée | 80A
FL11. | Module de commande de la boîte de vitesses | 30A
FL12. | Moteur de ventilateur de radiateur | 60A
FL13. | BSI (module de distribution de puissance intelligent) | 60A
FL14. | Bougies de préchauffage | 70A
FL15. | Unité de relais de protection relais 3 | 100A
FL16. | Vide
1. | Vide
2. | Vide
3. | Capteur de niveau de batterie | 5A
4. | Contrôleur de transmission électronique | 5A
5. | Connecteur de diagnostic (DLC) | 5A / 15A
6. | Unité de contrôle électronique de la transmission | 15A
7. | Systèmes ABS et ESP | 5A
8. | Prise 12 V arrière | 20A

À l'intérieur du véhicule

Il existe deux unités chargées de la protection des circuits électriques du véhicule.

Boîte à fusibles principale

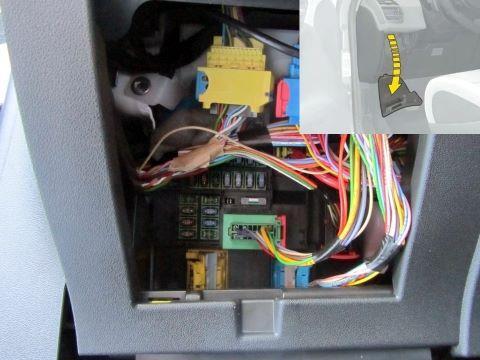

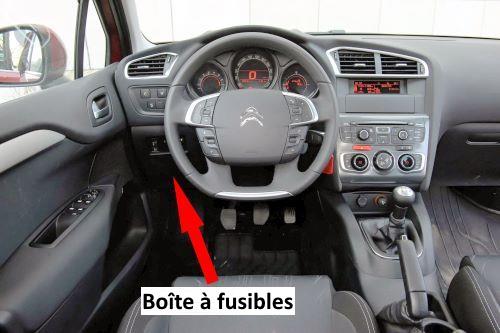

Elle se trouve du côté conducteur du tableau de bord, derrière le cache en plastique.

Pour y accéder, retirez le couvercle des verrous en tirant sur la partie supérieure du couvercle par la droite, puis par la gauche, et retirez complètement le couvercle.

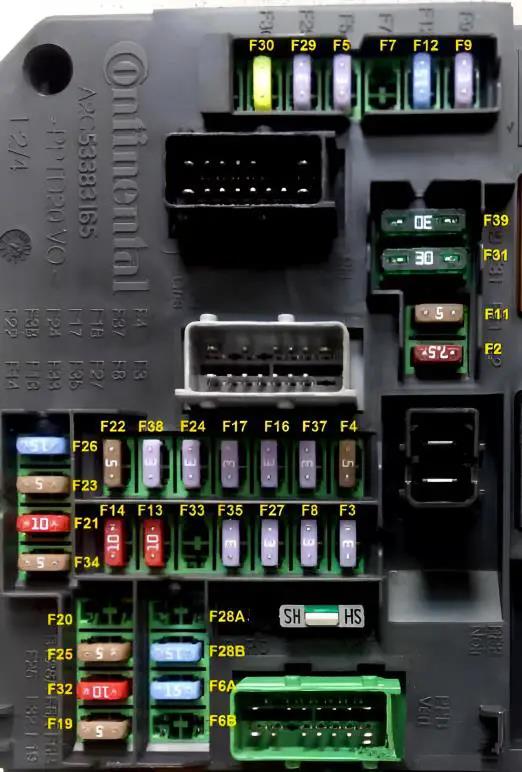

Plan

N° | Affectation | Ampères
F2. | Connecteur de diagnostic | 7,5A
F3. | Interrupteur d'allumage ou antivol ou bouton « START/STOP » | 3A
F4. | Appareil de commande télématique | 5A
F5. | Appareil de contrôle de la pression des pneus ou clé de télécommande | 3A
F6A. | Autoradio | 15A
F6B. | Autoradio | 15A
F7. | Unité d'installation intérieure ou unité électronique pour l'aide au démarrage mains libres | 15A
F8. | Sirène et processeur d'alarme | 3A
F9. | Boutons de commande au volant | 3A
F11. | Module de commande ESP | 5A
F12. | Interrupteur de la pédale de frein | 15A
F13. | Allume-cigare à l'avant de la Citroën C4/ Prise 12 V.  | 10A
F14. | Allume-cigare et prise 12 V dans le coffre | 10A
F16. | Éclairage multifonctionnel de la grande boîte à gants, feux individuels arrière, éclairage de la boîte à gants | 3A
F17. | Éclairage du pare-soleil, lampes individuelles avant | 3A
F19. | Tableau de bord | 3A
F21. | Commutateur multifonctionnel / unité de commande multiplexée ou commande de l'autoradio et de la climatisation automatique. | 10A
F22. | Parktronic, tableau de bord, affichage multifonctionnel | 10A
F23. | Boîte à fusibles n° 1 dans le compartiment moteur | 5A
F24. | Capteur de pluie et de luminosité | 3A
F25. | Airbag et dispositif de tension pyrotechnique | 3A
F26. | Boîte à fusibles de l'habitacle | 15A
F27. | Interrupteur de pédale de frein | 3A
F28. | Autoradio, autoradio (équipement spécial) | 15A
F29. | Boutons de commande au volant | 3A
F30. | Essuie-glace arrière | 20A
F32. | Verrouillage central | 30A
F32. | Amplificateur Hi-Fi | 10A
F35. | Ceintures de sécurité, relais pour la direction assistée | 3A
F37. | Réglage des phares, rétroviseurs/essuie-glaces, unité de commande du chauffage | 3A
F38. | Rétroviseur électrochrome / Commutateur de correction de la direction des phares | 3A

Boîte à fusibles supplémentaire

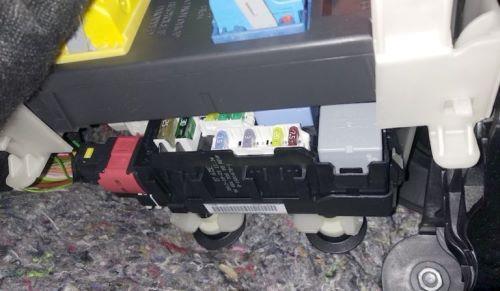

L'unité BFH3 se trouve directement sous l'unité principale.

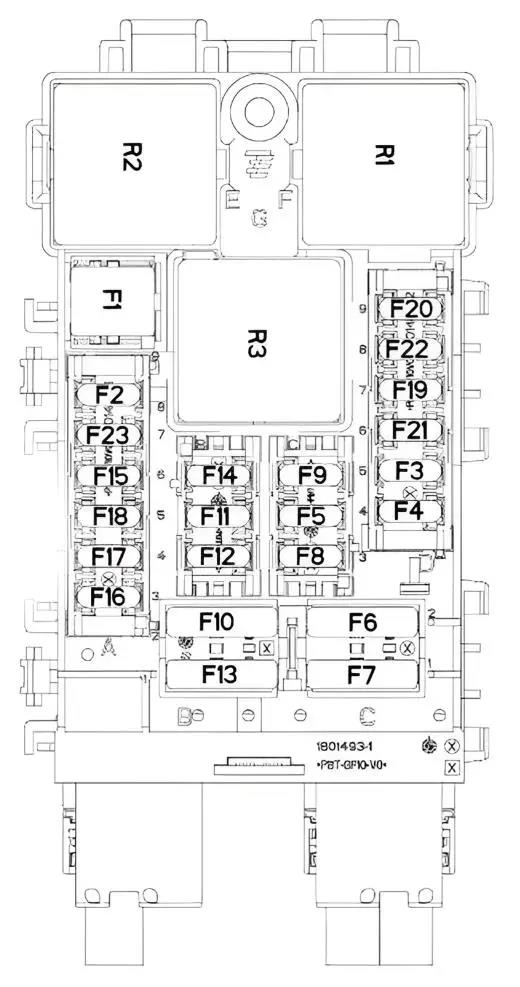

Schéma

N° | Affectation des fusibles | Ampères
F1. | lunette arrière chauffante | 40A
F2. | rétroviseurs chauffants électriques | 7,5A
F3. | boîte à fusibles d'habitacle 5 pour version taxi | 15A
F4. | Prise 12 V pour appareils multimédias | 15A
F5. | Moteurs pour lève-vitre arrière | 30A
F6. | Moteurs électriques pour lève-vitres avant | 30A
F7. | Sièges chauffants | 20A
F8. | Ventilateur de climatisation | 20A
F9. | Hayon de coffre à commande électrique | 30A
F10. | Bobine de ceinture de sécurité gauche | 40A
F11. | Boîtier électrique de la remorque | 5A
F12. | siège conducteur électrique et dispositif de massage | 30A
F13. | bobine de ceinture de sécurité droite | 40A
F14. | montage de la poignée - commande électrique du siège passager - dispositif de massage du siège | 30A
F15. | commande électrique du toit ouvrant | 25A
F16. | platine de commande des lève-vitres de la porte conducteur / multiplexage des rétroviseurs extérieurs | 5A
F17. | Éclairage des rétroviseurs extérieurs et mémoire de position | 10A
F18. | Amplificateur audio | 25A
F19. | Réserve
F20. | Hayon de coffre à commande électrique | 7,5A
F21. | Dispositif mains libres et unité de démarrage | 3A
F22. | Raccordement 230 V | 20A
F23. | vide
R1. | prise de courant 230 V
R2. | prise 12 V
R3. | vide
