La commercialisation de la première génération de la Citroën C3 (segment B) a débuté en 2002. Son lancement a été précédé en 1998 par le concept-car Lumière, qui préfigurait les lignes de la future berline bicorps. La présentation officielle du modèle a eu lieu en 2001 au Salon de l'automobile de Francfort. Dans cet article, nous détaillons l'affectation des fusibles de la Citroën C3 (première génération ; code carrosserie F). Années de production : 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 et 2010.
Vous trouverez ci-dessous les emplacements, les affectations et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Dans le compartiment moteur

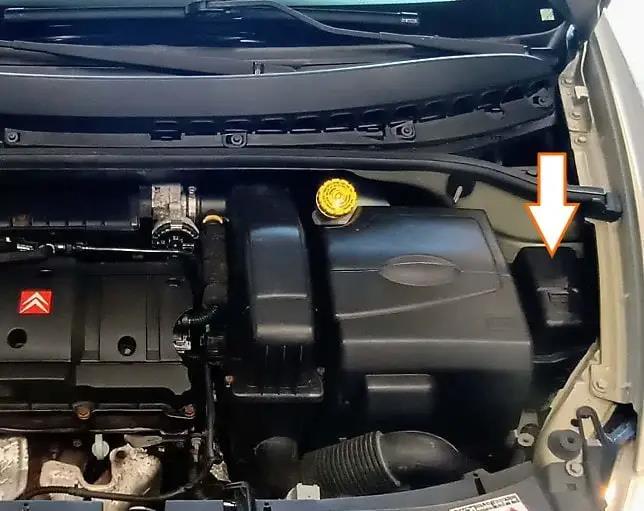

La boîte à fusibles se trouve du côté droit du compartiment moteur. Son implantation et sa composition peuvent varier selon l'année de fabrication du véhicule.
Modèles 2005 - 2010

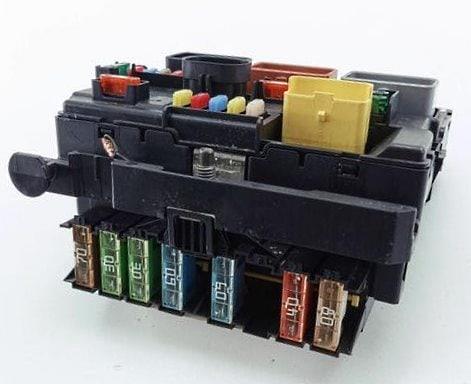

Photo d'illustration.

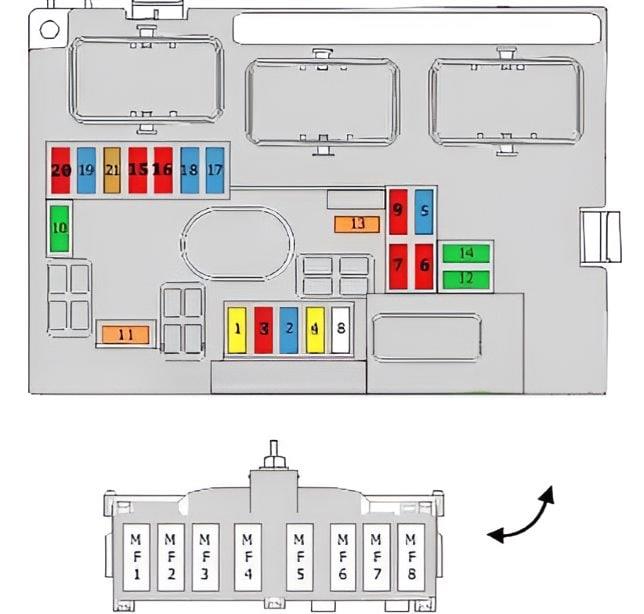

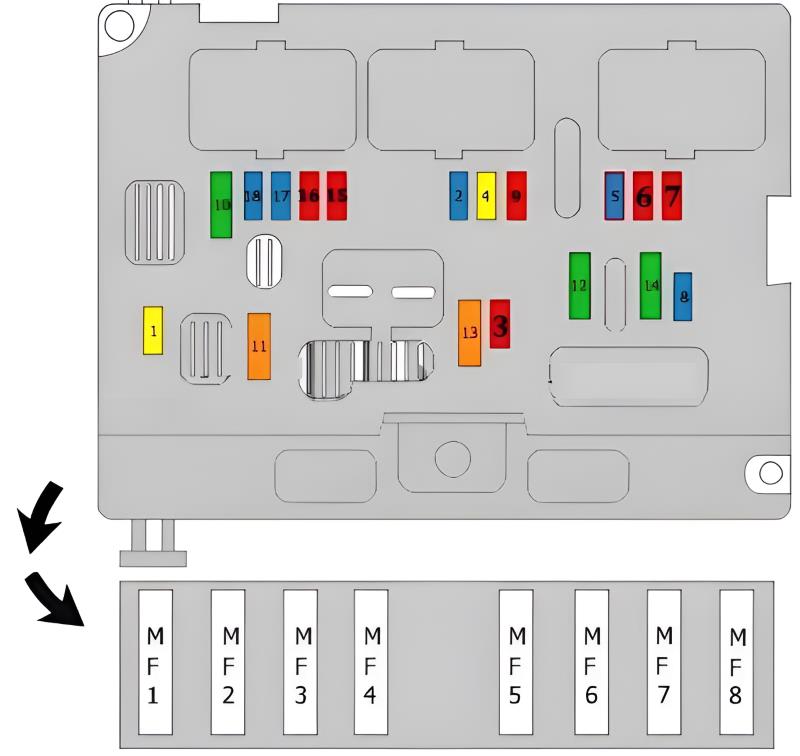

Schémas
Type 1
N° | Affectation | Ampérage
1. | Groupe motoventilateur de refroidissement | 20A
2. | Avertisseur sonore | 15A
3. | Pompe de lave-vitre avant/arrière | 10A
4. | Pompe de lave-projecteurs | 20A
5. | Actionneurs moteur ou pompe à carburant | 15A
6. | Calculateur de direction assistée | 10A
7. | Alimentation permanente (batterie) | 10A
8. | Commande de démarreur | 15A
9. | Calculateur ABS/ESP | 10A
10. | Actionneurs contrôle moteur | 30A
11. | Pulseur de chauffage / climatisation | 40A
12. | Essuie-vitre avant | 30A
13. | Alimentation boîtier de servitude intelligent (BSI) | 40A
14. | Disponible
15. | Feu de route droit | 10A
16. | Feu de route gauche | 10A
17. | Feu de croisement gauche | 15A
18. | Feu de croisement droit | 15A
19. | Gestion moteur | 15A
20. | Gestion moteur | 10A
21. | ABS/ESP | 5A
MF1. | Groupe motoventilateur | 30A / 50A
MF2. | Centrale ABS/ESP | 30A
MF3. | Centrale ABS/ESP | 30A
MF4. | Alimentation BSI | 60A
MF5. | Alimentation BSI | 60A
MF6. | Calculateur de boîte de vitesses automatique | 30A
MF7. | Alimentation de puissance habitacle | 40A
MF8. | Groupe électropompe de direction assistée | 80A
Type 2
N° | Description | Ampérage
1. | Capteur de présence d'eau dans le gazole | 20A
2. | Avertisseur sonore | 15A
3. | Pompe de lave-vitre | 10A
4. | Pompe de lave-projecteurs | 20A
5. | Pompe à carburant | 15A
6. | Calculateur de direction assistée | 10A
7. | Sonde de niveau de liquide de refroidissement | 10A
8. | Commande de démarreur | 25A
9. | Calculateurs ABS / ESP | 10A
10. | Actionneurs de contrôle moteur (bobine d'allumage, électrovanne, sonde lambda, injection) - Absorbeur de vapeurs d'essence (canister) | 30A
11. | Pulseur d'air de chauffage / climatisation | 40A
12. | Essuie-vitre avant | 30A
14. | Pompe à air (moteurs essence) - Réchauffeur de gazole | 30A
15. | Feu de route droit | 10A
16. | Feu de route gauche | 10A
17. | Feu de croisement gauche | 15A
18. | Feu de croisement droit | 15A
MF1. | Groupe motoventilateur ou boîte de vitesses automatique | 30A / 50A / 70A
MF2. | Calculateur ABS/ESP | 30A
MF3. | Calculateur ABS/ESP | 30A
MF4. | Alimentation boîtier à fusibles habitacle (BSI) | 30A
MF5. | Alimentation boîtier à fusibles habitacle (BSI) | 60A
MF6. | Boîte de vitesses manuelle / pilotée | 30A
MF7. | Alimentation habitacle, module de diodes | 40A
MF8. | Direction assistée électrique | 80A
Modèles 2001 - 2005

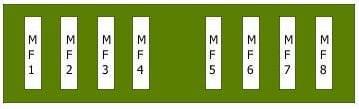

Schéma
N° | Description | Ampérage
1. | Boîtier de préchauffage (Diesel) - Capteur de présence d'eau dans le gazole - Capteur de vitesse - Feux de recul - Calculateur (boîte automatique, boîte SensoDrive) | 10A
2. | Pompe à carburant | 15A
3. | Calculateur ABS/ESP | 10A
4. | Calculateur d'injection - Calculateur de direction assistée - Capteurs (niveau de liquide de refroidissement, régulateur de vitesse, contacteurs de stop et d'embrayage) - Boîte de vitesses SensoDrive et relais de boîte automatique - Chauffage additionnel | 10A
5. | Projecteurs antibrouillard | 15A
6. | Pompe lave-projecteurs | 20A
7. | Relais de contrôle moteur - Calculateur d'injection | 20A
8. | Feu de croisement gauche | 15A
9. | Feu de croisement droit | 15A
10. | Feu de route gauche | 10A
11. | Feu de route droit | 10A
13. | Avertisseur sonore | 15A
14. | Pompe de lave-vitre | 10A
15. | Actionneurs de contrôle moteur (bobine d'allumage, électrovanne, sonde lambda, injection) - Absorbeur de vapeurs d'essence (canister) - Réchauffeur de gazole | 15A
16 | Pompe à air | 30A
17. | Essuie-vitre avant | 30A
18. | Groupe motoventilateur | 30A / 40A
MF1. | Groupe motoventilateur de refroidissement | 30A
MF2. | Centrale ABS/ESP | 30A
MF3. | Centrale ABS/ESP | 30A / 50A
MF4. | Boîtier de servitude intelligent (BSI) | 60A
MF5. | Boîtier de servitude intelligent (BSI) | 70A
MF6. | Sièges chauffants | 20A / 40A / 50A
MF7. | Contacteur antivol d'allumage | 30A
MF8. | Direction assistée électrique | 80A
Dans l'habitacle

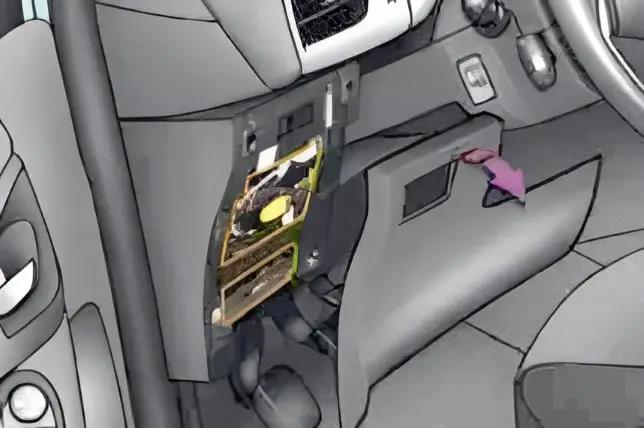

La boîte à fusibles se situe du côté conducteur, en bas du tableau de bord, derrière le cache en plastique. Sa configuration, tout comme celle du compartiment moteur, dépend de l'année-modèle du véhicule.
Modèles 2005-2010

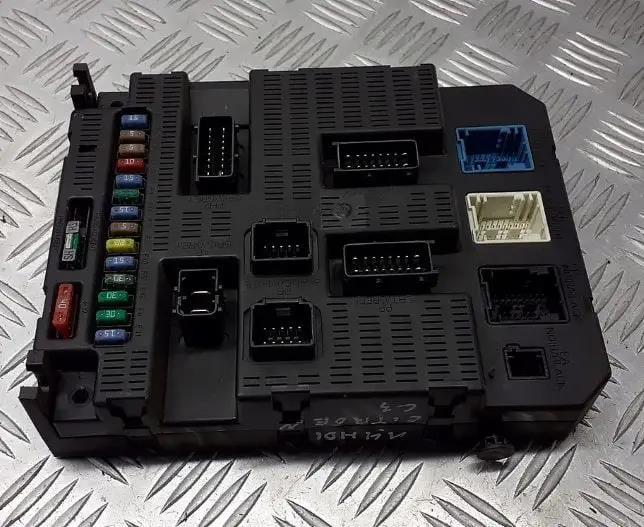

Vue d'ensemble.

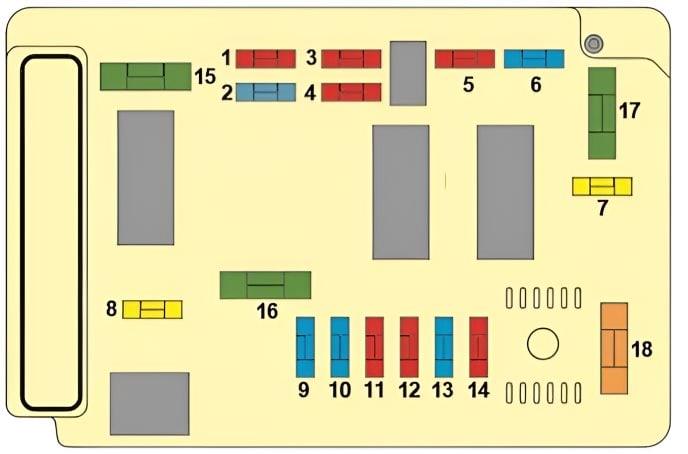

Schéma
N° | Affectation | Ampérage
3. | Airbags | 5A
4. | Prise de diagnostic - Calculateur d'additif filtre à particules - Contacteur d'embrayage - Capteur d'angle de volant de direction | 10A
5. | Lève-vitres arrière électriques - Toit ouvrant | 30A
6. | Essuie-vitre arrière | 30A
8. | Montre numérique - Commandes au volant - Autoradio - Écran multifonction | 20A
9. | Allume-cigare - Montre - Plafonniers - Miroirs de courtoisie | 30A
10. | Alarme antivol | 15A
11. | Contacteur d'allumage - Prise de diagnostic | 15A
12. | Calculateur d'airbag - Capteur de pluie et de luminosité | 15A
14. | Aide au stationnement - Combiné d'instruments - Climatisation automatique - Système Bluetooth® | 15A
15. | Verrouillage centralisé - Superverrouillage | 30A
17. | Lunette arrière dégivrante | 40A
18. | Shunt PARC client

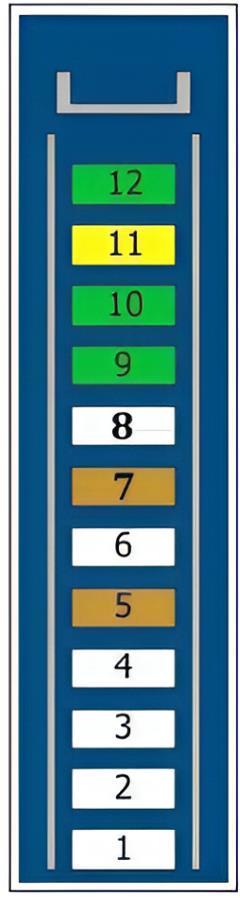

Panneau supplémentaire n° 2
N° | Description | Ampérage
1. | Réserve
2. | Réserve
3. | Réserve
4. | Réserve
5. | Réserve
6. | Réserve
7. | Toit ouvrant - Rétroviseurs électriques - Lève-vitres avant | 5A
8. | Réserve
9. | Capote électrique ou Lève-vitres arrière ou Réserve | 30A
10. | Lève-vitres arrière électriques ou Sièges chauffants ou Réserve | 30A
11. | Sièges avant chauffants ou Réserve | 20A
12. | Lève-vitres arrière ou Réserve | 30A

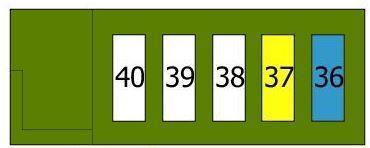

Panneau n° 3
N° | Description | Ampérage
36. | Système audio (selon équipement) | 15A
37. | Sièges chauffants / Toit ouvrant (selon équipement) | 20A / 30A
38. | Réserve
39. | Réserve
40. | Réserve
Modèles de 2001 à 2005

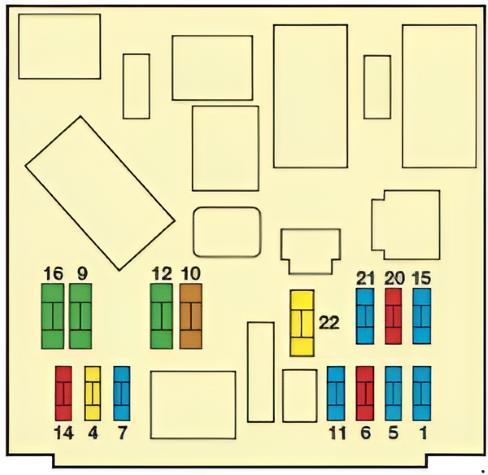

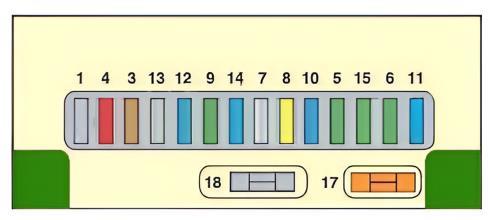

Schéma
N° | Description | Ampérage
1. | Prise de diagnostic - Alimentation attelage - Système de navigation | 15A
4. | Calculateur de boîte de vitesses automatique - Levier de vitesses - Montre - Écran - Système de navigation - Alarme antivol - Autoradio | 20A
5. | Sirène d'alarme antivol | 15A
6. | Prise de diagnostic - Capteur d'angle de volant de direction | 10A
7. | Capteur de pluie - Capteur de luminosité - Alarme antivol | 15A
10. | Lunette arrière dégivrante - Rétroviseurs extérieurs dégivrants | 40A
11. | Essuie-vitre arrière | 15A
12. | Toit ouvrant électrique - Lève-vitres avant électriques | 30A
14. | Boîtier papillon - Calculateur d'airbag - Boîte à fusibles du compartiment moteur | 10A
15. | Combiné d'instruments - Écran - Système de navigation - Climatisation - Aide au stationnement - Autoradio | 15A
16. | Verrouillage centralisé - Superverrouillage | 30A
20. | Feu stop droit | 10A
21. | Feu stop gauche - Troisième feu stop | 15A
22. | Prise 12V - Allume-cigare - Plafonniers - Réglage et rabattement des rétroviseurs électriques - Alimentation autoradio - Éclaireurs de miroirs de courtoisie - Éclairage de plaque d'immatriculation | 20A
Vidéo explicative pour accéder à la boîte à fusibles.
Modules de relais individuels
Quelques relais individuels sont également situés dans l'habitacle et sous le capot.

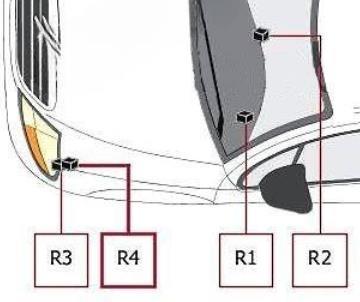

Implantation des relais supplémentaires
R1. | Sécurité enfants
R2. | Verrouillage du levier de vitesses
R3. | Inhibiteur de démarrage
R4. | Relais de motoventilateur de refroidissement
