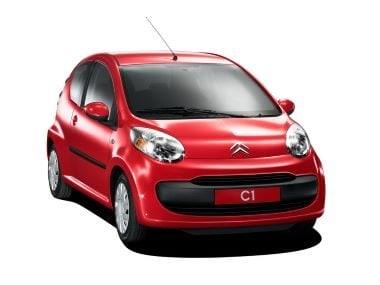

En 2005, Citroën a introduit la petite berline à hayon C1, développée en collaboration avec Toyota et Peugeot. Ses modèles sont la Peugeot 107 et la Toyota Aygo. La voiture était disponible dans une variante à trois portes et une variante à cinq portes. Toutes les variantes sont équipées de la traction avant. Le modèle appartient à la classe A, se caractérise par des dimensions très réduites. Dans cet article, nous allons jeter un regard détaillé sur l'affectation des fusibles et des relais dans la Citroën C1 (première génération ; code de carrosserie P) 2005, 2006, 2006, 2007, 2008, 2008, 2009, 2009, 2010, 2010, 2011, 2012, 2012, 2013, 2014 et 2015 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans le compartiment moteur

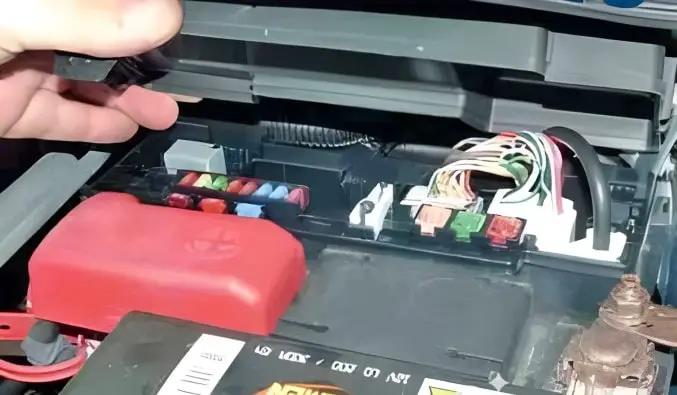

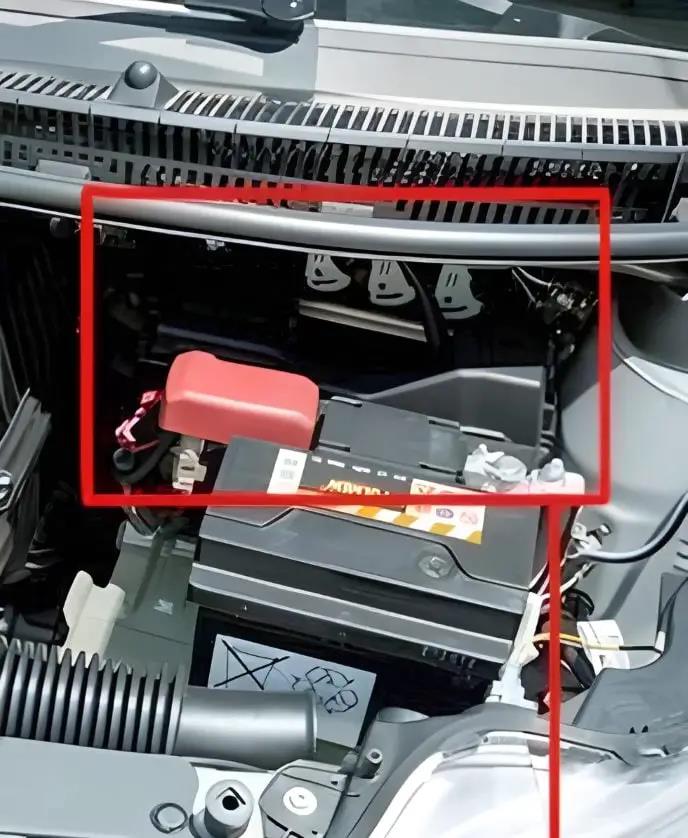

La boîte à fusibles se trouve dans la partie supérieure, à côté de la batterie.
Elle est accessible en retirant le couvercle de protection.

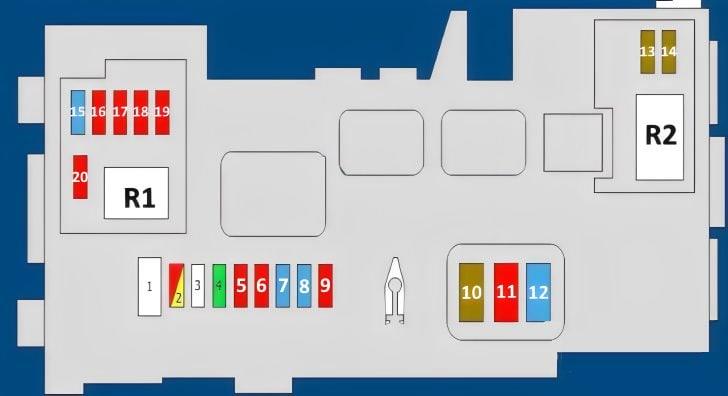

Schéma
N° | Affectation des fusibles | Ampères
1. | Système de commande de la boîte automatique, moteur de ventilateur de radiateur - diesel | 50A
2. | Phares 10A ou feux de jour | 20A
3. | Système ABS | 25A
4. | Démarreur | 30A
5. | Eclairage du combiné d'instruments, indicateurs de direction, signalisation d'urgence | 10A
6. | Feux de position avant et arrière, phares | 10A
7. | Lampes d'éclairage intérieur, combiné d'instruments, système audio | 15A
8. | Unité de commande électronique du moteur, modèles avec moteur à essence | 15A
9. | Avertisseur sonore | 10A
10. | Moteur du ventilateur de refroidissement | 7,5A
11. | Système ABS | 10A
12. | Direction assistée | 15A
13. | Démarreur | 7,5A
14. | Unité de contrôle du moteur | 7,5A
15. | Unité de contrôle du moteur | 15A
16. | Feux de route du côté droit | 10A
17. | Feux de route du phare gauche | 10A
18. | Feux de croisement du phare droit | 10A
19. | Feux de croisement du phare gauche | 10A
20. | Unité de contrôle électronique du moteur | 10A
R1. | Relais d'embrayage magnétique du compresseur de climatisation.
R2. | Relais du démarreur
A l'intérieur du véhicule
Pour protéger les circuits électriques du véhicule, il existe deux boîtes à fusibles.
La boîte à fusibles

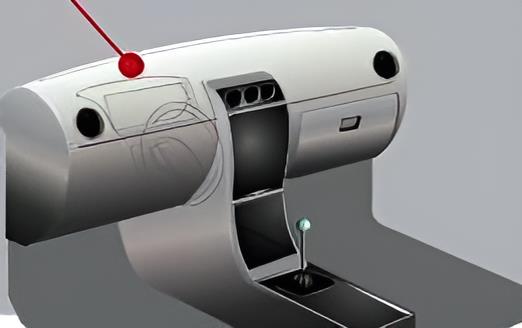

Elle se trouve derrière la colonne de direction, de part et d'autre du tachymètre.
1) Tournez le volant vers la gauche et dévissez la vis B.

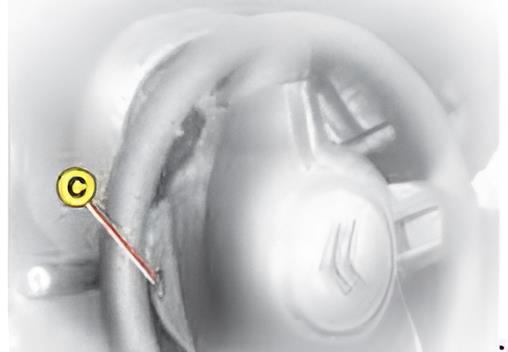

2) Tournez le volant vers la droite et retirez la vis C.

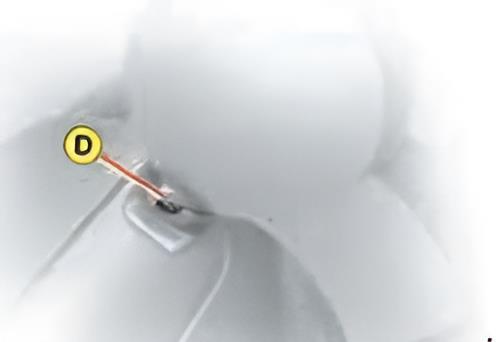

3) Retirer partiellement la vis D, qui se trouve à l'arrière du tachymètre.

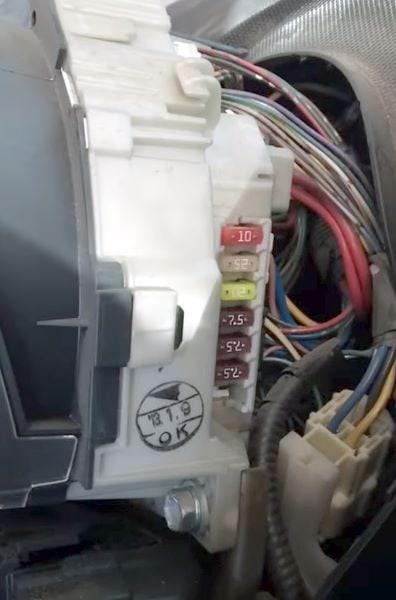

Vue d'ensemble.

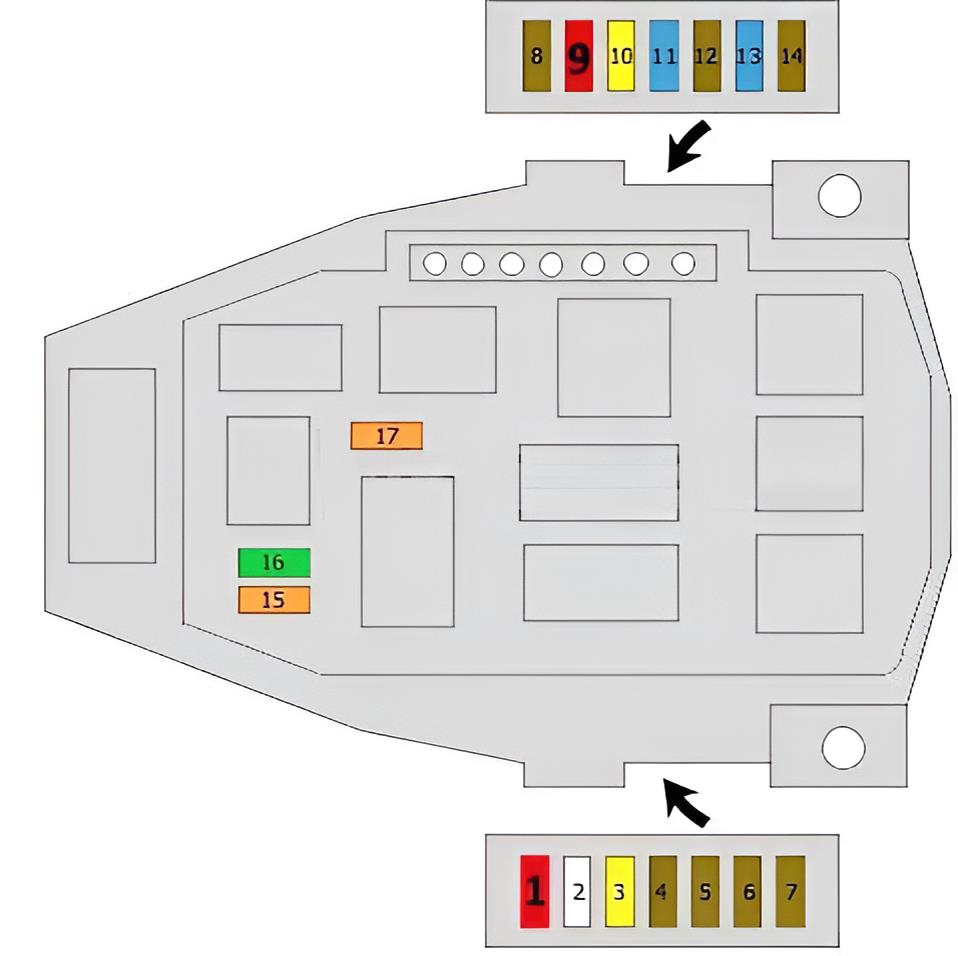

Plan
N° | Tableau des fusibles | Ampères
1. | Feux stop, système ABS, commande automatique de la boîte de vitesses | 10A
2. | Verrouillage central | 25A
3. | Chauffage de la lunette arrière | 20A
4. | Feux de recul, éclairage du combiné d'instruments, éclairage du levier de sélection de la boîte automatique | 7,5A
5. | Connecteur de diagnostic | 7,5A
6ème | Phares antibrouillard, combiné d'instruments, commande de la boîte automatique, lampes d'éclairage du combiné d'instruments | 7,5A
7. | Système ABS, direction assistée, climatisation/chauffage | 7,5A
8ème | Système ABS, direction assistée, climatisation/chauffage, moteur du ventilateur de refroidissement | 7,5A
9ème | Feux arrière, verrouillage central, vitres électriques, dégivrage de la lunette arrière, tachymètre, climatisation/chauffage | 10A
10. | Essuie-glace/lave-glace, Essuie-glace arrière/lave-glace | 20A
11. | Système audio, antivol, Citroën C1 fusible allume-cigare, prise d'alimentation pour accessoires | 15A
12. | Essuie-glace/lave-glace, essuie-glace/lave-glace arrière, système ABS, direction assistée, climatisation/chauffage, verrouillage centralisé, vitres électriques, tachymètre, dégivrage de la lunette arrière, moteur du ventilateur | 7,5A
13ème | Unité de contrôle électronique du moteur, système antivol, combiné d'instruments, système SRS, système de contrôle de la transmission automatique | 15A
14. | Système de climatisation | 7,5A
15. | Allume-cigare, prise d'alimentation pour appareils auxiliaires | 40A
16. | Lève-vitres électriques | 30A
17. | Chauffage/climatisation | 40A

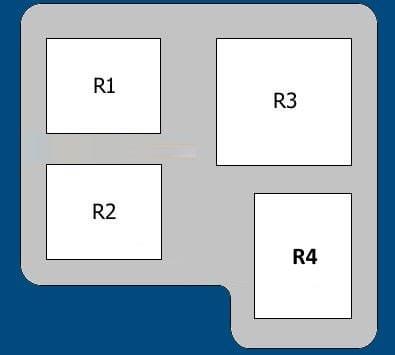

Boîte de relais
A côté des fusibles se trouve un tableau de salon avec des relais.
No. | Affectation
R1. | Prise de courant pour accessoires
R2. | Bobines d'allumage
R3. | Chauffage et ventilation
R4. | Chauffage de la lunette arrière
