La Citroën C1 est une petite citadine développée conjointement par PSA Peugeot Citroën et Toyota. Elle est assemblée par Toyota Peugeot Citroën Automobile Czech, s.r.o. (TPCA) à Kolín, en République tchèque. En 2014, la 2e génération du modèle a été présentée au Salon de l'automobile de Genève. Dans cet article, nous allons jeter un regard détaillé sur l'affectation des fusibles dans la Citroën C1 (deuxième génération ; code de carrosserie KR ; moteurs 1KR-FE et EB2D) 2014, 2015, 2016, 2017, 2018, 2018, 2019, 2020, 2021 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans.. Nous allons marquer le fusible de l'allume-cigare.

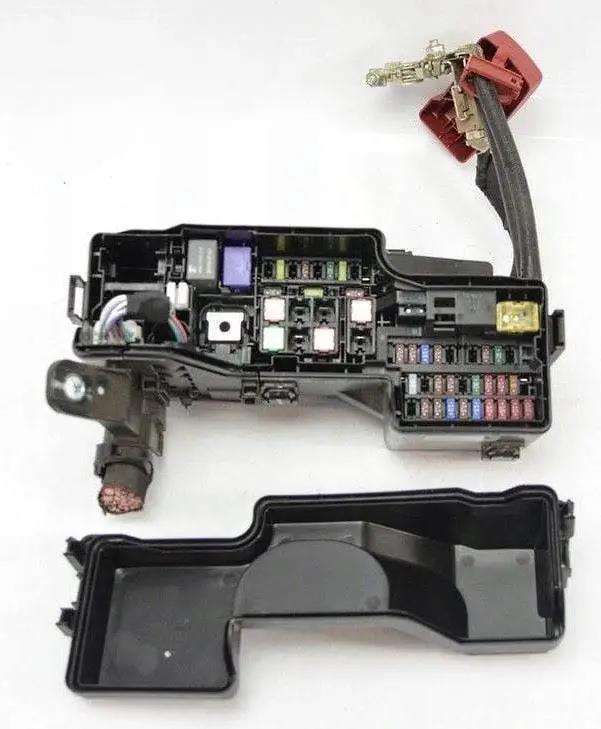

Dans le compartiment moteur

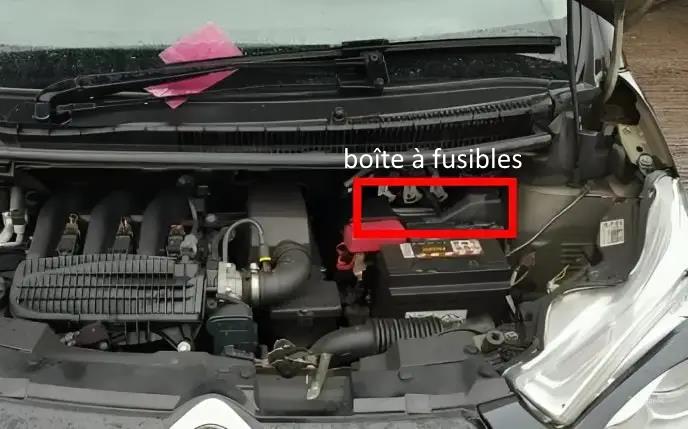

La boîte à fusibles se trouve du côté conducteur, près du pare-brise.

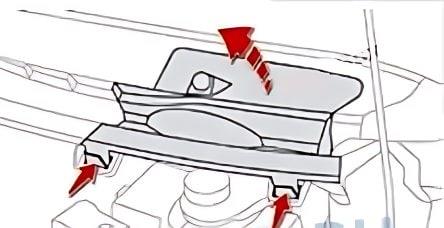

Détachez le couvercle en plastique sous le pare-brise en appuyant sur les deux languettes.

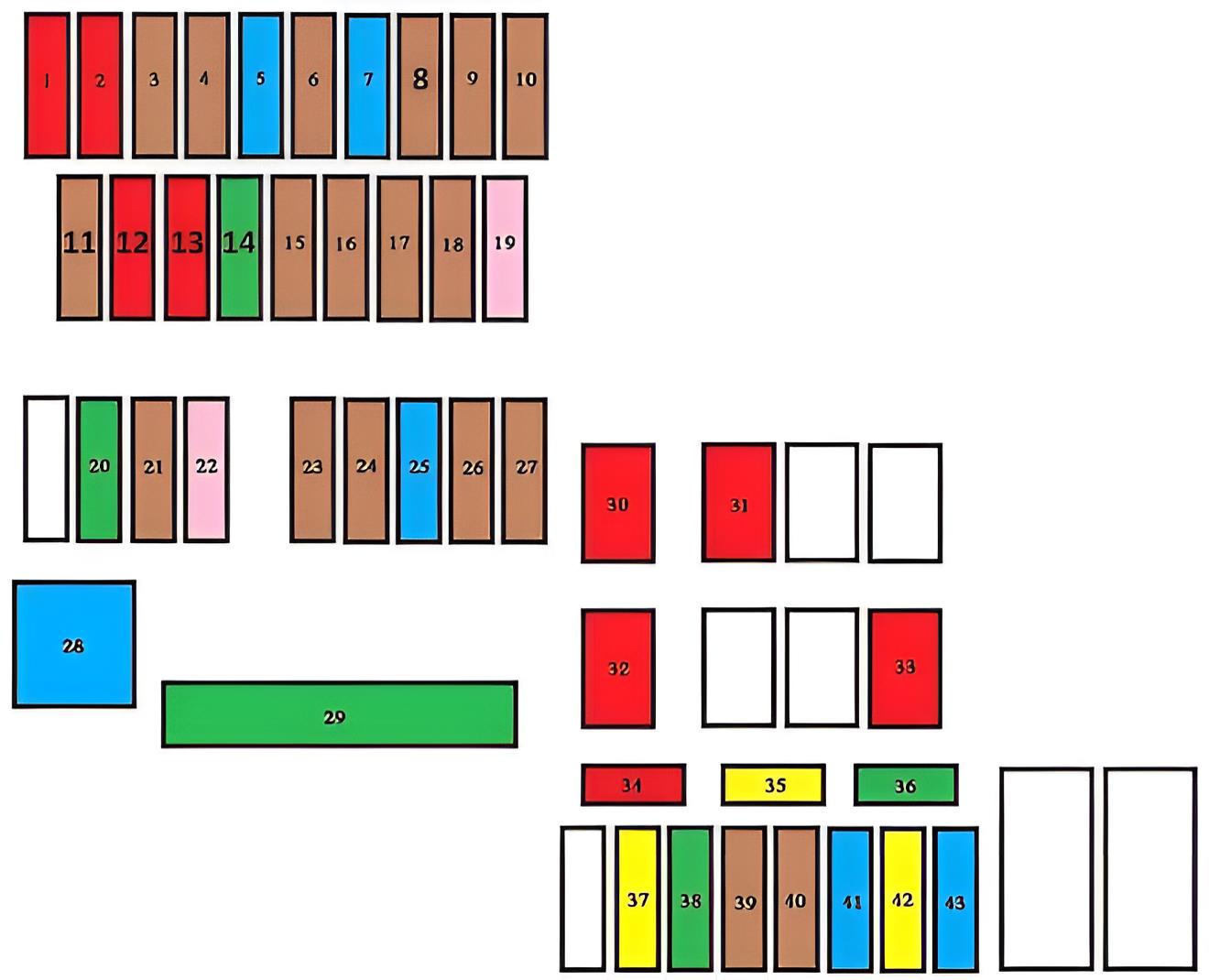

Schéma
N° | Affectation des fusibles | Ampères
1. | Phare droit - Feu de croisement | 10A
2. | Phare gauche - Feu de croisement, correcteur de phare | 10A
3. | Phare droit - Feux de route | 7,5A
4. | Phare gauche - feu de route, tableau de bord, écran | 7,5A
5*. | Système d'injection de carburant | 15A
6*. | Système d'injection de carburant | 7,5A
7*. | système d'injection de carburant | 15A
8*. | Ventilateur de refroidissement du moteur | 7,5A
9. | Climatiseur | 7,5A
10**. | Système d'injection de carburant, feux stop, troisième feu stop | 7,5A
11. | Feux de charrue, éclairage du coffre | 5A
12. | Clignotants, feux de détresse, tableau de bord, écran | 10A
13. | Avertisseur sonore | 10A
14. | Unités de commutation | 30A
15**. | Boîte de vitesses ETG | 7,5A
16. | Système d'injection de carburant | 7,5A
17. | Clé de commande à distance | 7,5A
18**. | Batterie | 7,5A
19. | Système d'injection de carburant, ventilateur de refroidissement du moteur | 25A
20. | Démarreur | 30A
21. | Verrouillage de la colonne de direction | 7,5A
22. | Phare | 25A
23. | Système d'injection de carburant | 7,5A
24. | Système d'injection, démarreur, boîte de vitesses ETG, système stop-start | 7,5A
25. | Autoradio, clé de télécommande | 15A
26. | Tableau de bord, écran | 7,5A
27. | Système VSC | 7,5A
28. | Boîte à fusibles de l'habitacle | 60A
29**. | Lunette arrière et rétroviseurs extérieurs chauffants, sièges chauffants, toit ouvrant électrique, système ABS, système VSC, ventilateur de refroidissement du moteur, phares antibrouillard, feux de jour à LED | 125A***.
30e | Boîte de vitesses ETG 50, système stop/start | 40A
31. | Direction assistée | 50A
32. | Ventilateur de refroidissement du moteur | 50A* / 30A / 40A
33. | Système ABS, système VSC | 50A
34. | Pièce de rechange | 10A
35. | Pièce de rechange | 20A
36. | Pièce de rechange | 30A
37. | Lunette arrière et rétroviseurs extérieurs chauffants | 30A
38. | Système ABS, système VSC | 30A
39. | Phares antibrouillard, tableau de bord, écran | 7,5A
40. | Feux diurnes à LED | 7,5A
41. | Siège droit chauffant | 15A
42. | Toit ouvrant électrique | 20A
43. | Siège gauche chauffant | 15A
Remarque : * Moteur VTi 82. ** Moteur VTi 68. *** Remplacement uniquement par le réseau après-vente CITROËN.
A l'intérieur du véhicule

L'unité est située sous la planche de bord, côté conducteur. Pour accéder aux fusibles, il faut retirer le cache de protection.

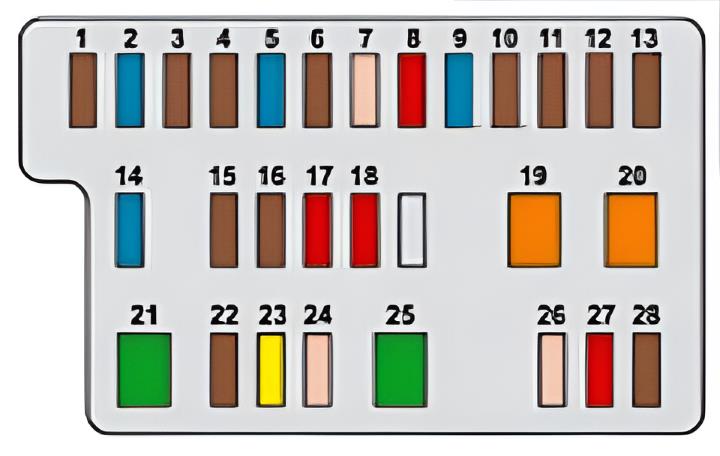

Plan
N° | Tableau des fusibles | Ampères
1. | Système d'injection de carburant, autoradio, système VSC | 5A
2. | Système de lavage du pare-brise et de la lunette arrière | 15A
3. | Interrupteur principal, tableau de bord, écran, climatisation, lunette arrière et rétroviseurs extérieurs chauffants, sièges chauffants, toit ouvrant électrique, autoradio | 5A
4. | Direction assistée, système stop-start** | 5A
5. | Nettoyeur de lunette arrière | 15A
6. | Ventilateur de refroidissement du moteur, système ABS, système VSC | 5A
7. | Essuie-glace de pare-brise | 25A
8. | Rétroviseurs extérieurs chauffants | 10A
9. | Fusible allume-cigare, prise 12 V (max. 120 W) | 15A
10. | Rétroviseurs extérieurs, autoradio, système stop-start, tableau de bord, écran | 7,5A
11. | Verrouillage de la colonne de direction, système d'injection de carburant, boîte de vitesses ETG | 5A
12. | Airbags | 7,5A
13. | Tableau de bord, écran, système start-stop | 5A
14. | Direction, système d'injection, feux stop | 15A
15. | Système d'injection de carburant, système start-stop | 7,5A** / 10A
16. | Auto-diagnostic du moteur | 7,5A
17. | Feux stop, troisième feu stop, système d'injection de carburant, système ABS, système VSC, transmission ETG, radiocommande | 10A
18. | Feux de position, éclairage de la plaque d'immatriculation, feu antibrouillard arrière, feux arrière, commande d'éclairage du tableau de bord | 10A
19. | Climatisation | 40A
20. | Climatisation, diagnostic moteur, feux de position, éclairage de la plaque d'immatriculation, feu antibrouillard arrière, feu antibrouillard avant, feux arrière, éclairage du tableau de bord, feux stop, troisième feu stop, injection de carburant, système ABS, système VSC, transmission ETG, clavier avec télécommande, lève-vitres électriques | 40A
21. | système d'injection, système start-stop, tableau de bord principal | 30A
22**. | Système d'injection de carburant | 7,5A
23**. | Système d'injection de carburant, système arrêt/démarrage | 20A
24. | Boîtier de commande principal | 25A
25. | Lève-vitres électriques | 30A
26. | Lève-vitres électriques | 25A
27. | Climatisation | 10A
28. | Feu antibrouillard arrière | 5A
Remarque : - ** Moteur VTi 68.
