Fusibles et relais BMW X6 (E71/E72), 2008 - 2014

Le X6 est un crossover de taille moyenne produit par la société allemande BMW. Il réunit à la fois les caractéristiques d'un SUV (quatre roues motrices, grandes roues, moteur puissant) et celles d'un coupé (toit incliné à l'arrière de la carrosserie). Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la BMW X6 (première génération ; corps marques e71 et e72) 2008, 2009, 2010, 2011, 2012, 2013, 2014 années-modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons également identifier séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le compartiment moteur

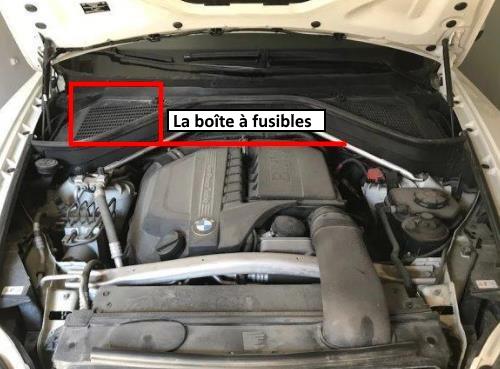

La boîte à fusibles se trouve sur le côté droit du compartiment moteur. Sa réalisation dépend du moteur installé.

Schémas

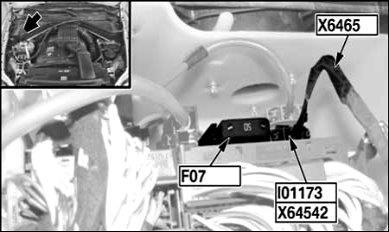

Moteur N54

F07. | Pompe électrique de refroidissement | 50A

Unité sans entretien (moteur N55)

N° | Affectation des fusibles | Ampères
1. | Module de commande du moteur (DME) | 15A
2. | Module de commande du moteur (DME) | 20A
3. | Module de commande du moteur (DME), volet de silencieux, actionneur de store de radiateur | 15A
4. | Module de commande moteur (DME), injecteurs | 15A
5. | Module de commande moteur (DME), allumage | 20A
6. | Module de commande moteur (DME), Valvetronic | 40A
7. | Pompe électrique de refroidissement | 50A

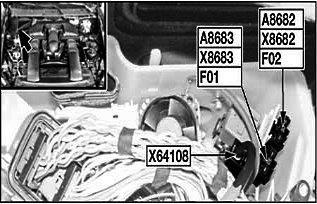

Moteur N57, M57

No | Affectation des fusibles | Ampères
1. | Moteur M57 : régulateur de pression de suralimentation nº 1, capteur de Hall de l'arbre à cames nº 2. 1, vanne de régulation de pression de la ligne d'alimentation, vanne de régulation de débit, papillon des gaz ou moteur N57 : capteur d'oxydes d'azote en amont du catalyseur SCR, régulateur de pression de suralimentation - étage haute pression (turbocompresseur à géométrie variable), régulateur de pression de suralimentation #2 - étage haute pression, vanne basse pression EGR, capteur de Hall d'arbre à cames #1, vanne de commutation de clapet de dérivation du compresseur basse pression, vanne de régulation de pression de la ligne de rail, vanne de régulation de débit, papillon des gaz | 20A
2. | Moteur M57 : électrovanne de recirculation des gaz d'échappement, chauffage de la ventilation du carter moteur, vanne de réglage de la rigidité du coussin moteur, électrovanne de commutation de la vanne giratoire, sonde lambda en amont du catalyseur, unité de commande du préchauffage, capteur d'état de l'huile ou moteur N57 : Vanne wastegate, clapet de dérivation du compresseur, électrovanne de recirculation des gaz d'échappement, vanne de réglage de la rigidité du coussin moteur, électrovanne de commutation de la vanne giratoire, sonde lambda en amont du catalyseur, calculateur de préchauffage, capteur d'état d'huile | 20A
3. | Appareil de commande du moteur (DDM) | 30A
4. | Moteur M57 : actionneur de store de radiateur 30A ou moteur N57 : chauffage de ventilation de carter, relais de charge SCR, actionneur de store de radiateur, capteur d'oxyde d'azote en aval du catalyseur SCR, pompe de transfert, module d'alimentation SCR, capteur de niveau de carburant dans le réservoir passif 10A | 30A / 10A
5. | Relais de pompe de refroidissement, vanne de commutation pour clapet de recirculation du compresseur haute pression n° 2, capteur de pression pour vanne de dérivation, vanne de commutation pour clapet de réglage de turbine | 10A

Boîte à fusibles sans entretien

N° | Description | Ampères
171. | →02.2007 : ventilateur moteur ou 03.2007→ : relais de ventilateur, ventilateur de refroidissement moteur (avec module électrique de la remorque) | 100A
172. | Distributeur de courant arrière (boîte à fusibles dans le coffre) | 100A
173. | Distributeur de courant (boîte à fusibles dans l'habitacle) | 250A
504. | ActiveHybrid : relais splitter | 100A
176. | Moteurs à essence (sauf N55), ActiveHybrid : relais de décharge 15 contact 80A ou moteurs diesel : Relais principal de l'unité de contrôle moteur (DDE) 80A ou moteur N55 : module d'alimentation intégré 100A | 80A / 100A
177. | →09.2008 : chauffage électrique d'appoint 100A ou 10.2008→ : chauffage électrique d'appoint 80A | 100A / 80A

Moteurs N63, S63, ActiveHybrid

N° | Affectation | Ampères
1. | →04.2013 : pompe de refroidissement du turbocompresseur, appareil de commande du moteur (DME) ou 05.2013→ : appareil de commande du moteur (DME), fusible : « 03 » | 30A
2. | Bobines d'allumage, condensateur de déparasitage de la bobine d'allumage | 30A

À l'intérieur du véhicule

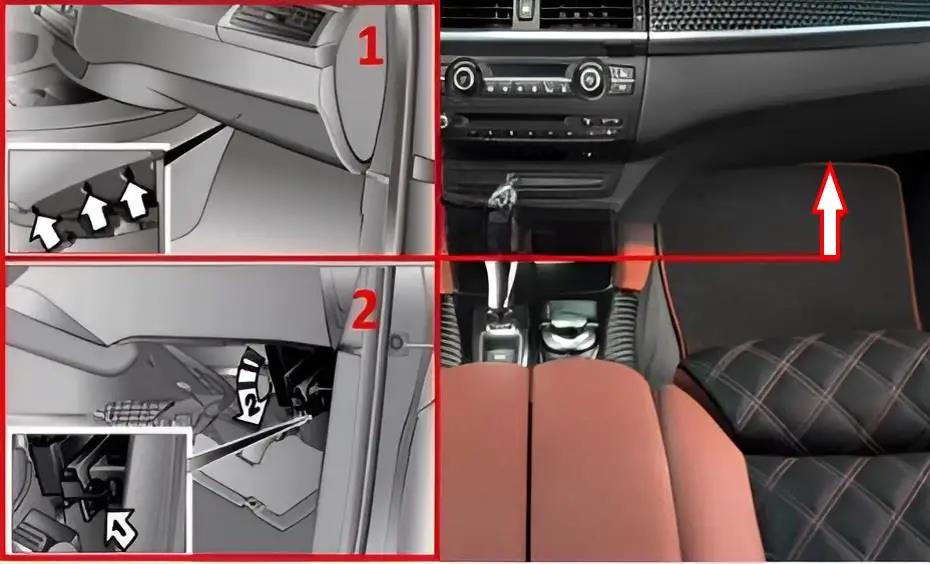

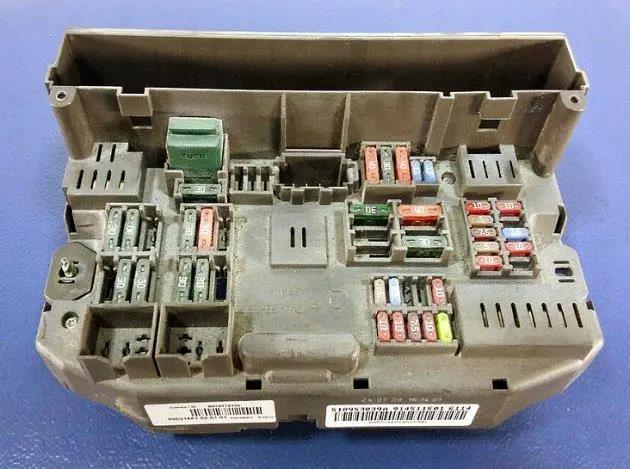

La boîte à fusibles se trouve du côté passager, derrière la boîte à gants. Pour y accéder, desserrez les trois vis de fixation. Retirer ensuite la vis (1) et tirer le porte-fusible (2) vers le bas.

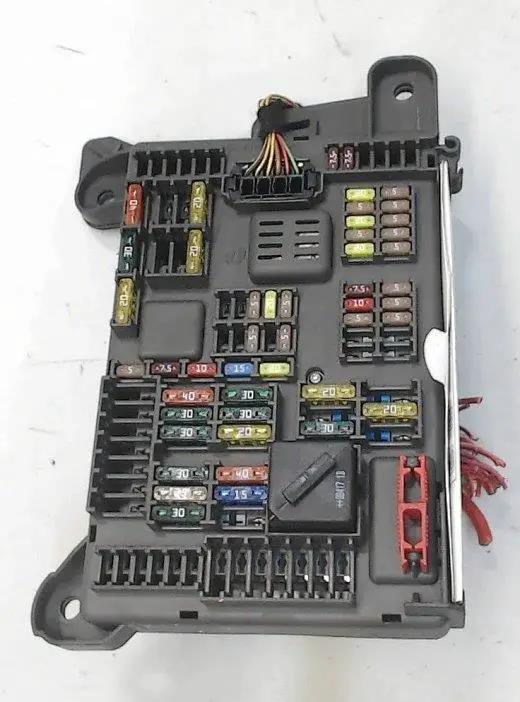

Vue d'ensemble.

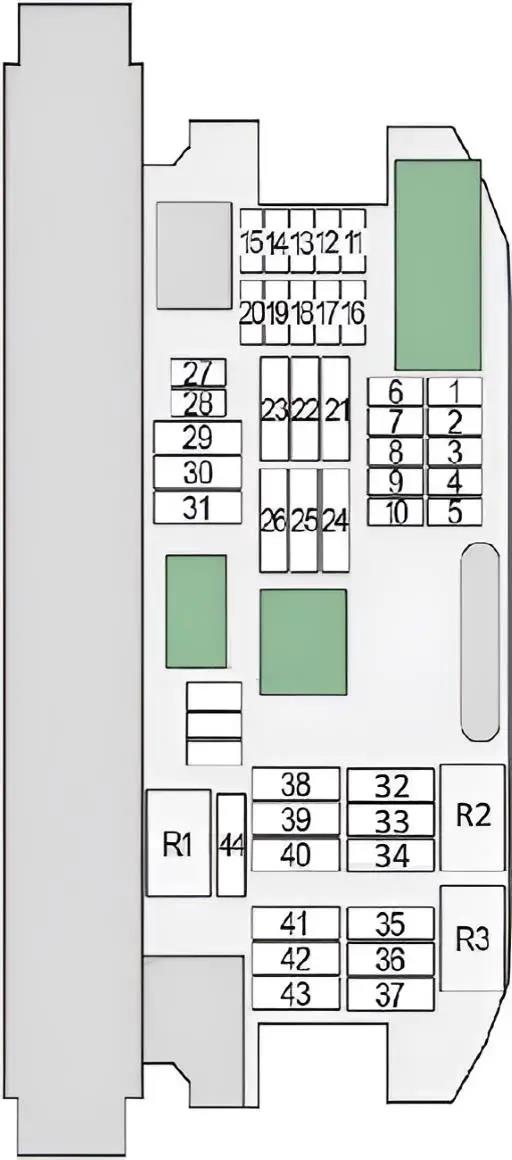

Schéma

N° | Affectation | Ampères
1. | Moteur de réglage de la colonne de direction, chauffage et climatisation | 20A
2. | Serrure de la boîte à gants, éclairage de la boîte à gants (10.2009→) | 10A
3. | sirène de l'alarme antivol, capteur de roulis | 7,5A
4. | sauf moteur N55 : unité de commande du moteur (DME) ou moteur N55 : module de puissance intégré ou ActiveHybrid : unité de commande du moteur (DME) | 10A
5. | Console de toit | 10A
6. | Joystick iDrive, changeur de DVD, changeur de CD, commutateur vidéo | 10A
7. | Assistant de vitesse actif, contrôle de la dynamique longitudinale, contrôle de la pression des pneus (RDC) | 5A
8. | Système de régulation de la dynamique verticale (satellite d'amortissement avant gauche/droit) | 7,5A
9. | Relais d'avertisseur (avertisseur gauche/droit) | 15A
10. | Frein de stationnement, système d'accès au véhicule | 5A
11. | Chauffage de stationnement / chauffage d'appoint | 20A
12. | Centrale de commande dans la colonne de direction | 10A
13. | Système de commande de la boîte de vitesses | 15A
14. | Système de suspension active Dynamic Drive | 10A
15. | Levier de sélection de la boîte de vitesses | 10A
16. | Unité de commande porte conducteur, rétroviseurs extérieurs conducteur, rétroviseurs extérieurs passager | 10A
17. | Affichage central d'informations, chauffage et climatisation (sans réglage électrique de la colonne de direction), commutateur vidéo actif (Japon) | 5A
18. | Écran supérieur, électronique de commande du ventilateur d'habitacle, soupape de purge du réservoir (→09.2011), soupape d'arrêt de la purge du réservoir (→09.2011) | 7,5A
19. | Contrôle dynamique de stabilité (DSC), console de toit (sans toit ouvrant) | 5A
20. | Gestion intégrée du châssis (ICM), Servotronic (sans ICM) | 10A
21. | Lunette arrière chauffante | 30A
22. | Phare gauche | 5A
23. | Module d'espace pour les jambes | 40A
24. | Direction active | 40A
25. | Phare droit | 5A
26. | →08.2008 : pompe lave-phares 30A ou 08.2008→ : pompe lave-phares 25A | 30A / 25A
27. | →03.2010 : verrouillage central 15A ou 04.2010→ : verrouillage central 20A | 15A / 20A
28. | Verrouillage central | 15A
29. | Lève-vitre arrière gauche | 40A
30. | Verrouillage central | 30A
31. | Lève-vitre arrière droit | 40A
32. | Compresseur de suspension pneumatique | 40A
33. | Module de plancher | 30A
34. | Module de plancher | 30A
35. | N63, S63, ActiveHybrid : sondes lambda | 30A
36. | Réserve | 30A
37. | Vide
38. | N57 : Relais de charge SCR | 30A
39. | Système d'accès au véhicule | 40A
40. | Contrôle dynamique de stabilité (DSC) | 30A
41. | Moteur N63, S63, ActiveHybrid : pompe de liquide de refroidissement de l'air de suralimentation n° 2, entraînement de la jalousie du radiateur ou moteur N54 : débitmètre d'air de suralimentation thyrémométrique, entraînement de la jalousie du radiateur | 7,5A
42. | Moteur N63, S63, ActiveHybrid : appareil de commande du moteur (DME), pompe de liquide de refroidissement du radiateur intermédiaire, soupape de régulation de débit, convertisseur de pression de la soupape de surpression (n° 1, n° 2) ou moteur N54 : appareil de commande du moteur (DME), soupape de ventilation du réservoir de carburant, capteur de vilebrequin, soupape de régulation de débit, sondes lambda (avant le catalyseur) | 30A
43. | N63, S63, moteur ActiveHybrid : capteur de position de l'arbre à cames d'admission (#1, #2), capteur de position de l'arbre à cames d'échappement (#1, #2), capteur d'état de l'huile, soupape de purge du réservoir de carburant, thermostat programmable, pompe de refroidissement de l'intercooler ou moteur N54 : sondes lambda (après le catalyseur), capteur d'état de l'huile | 30A
44. | Essuie-glace avant | 30A
Fusibles sans entretien
45. | Relais de rupteur pour le ventilateur électrique du système de refroidissement du moteur (ventilateur électrique) | 60A
46. | Contrôle dynamique de stabilité (DSC) | 40A
47. | Moteur N57, M57US : système de chauffage du carburant | 40A
48. | Appareil de chauffage (étage final de la soufflerie) | 40A
49. | Vide
Relais
R1. | Essuie-glace (relais no. 2)
R2. | Compresseur de la suspension pneumatique
R3. | Vide

Moteurs diesel : M57D30TÜ2 - 3,0L (xDrive30d, xDrive35d), N57D30OL - 3,0L (xDrive30d), N57D30TOP - 3,0L (xDrive40d), N57S - 3,0L (X6 M50d)
Moteurs à essence : N54B30 - 3,0L (xDrive35i), N55B30 - 3,0L (xDrive35i), N63B44 - 4,4L (xDrive50i, ActiveHybrid X6), S63B44 - 4,4L (X6 M)

Dans le coffre à bagages

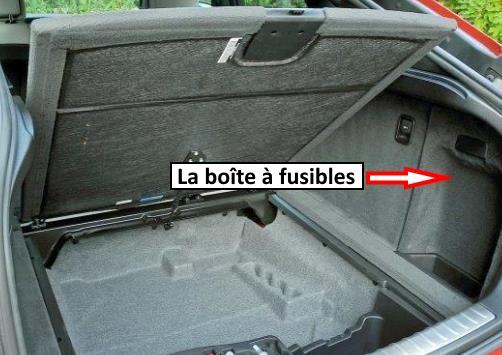

La boîte à fusibles se trouve sous le revêtement, sur le côté droit.

Vue générale.

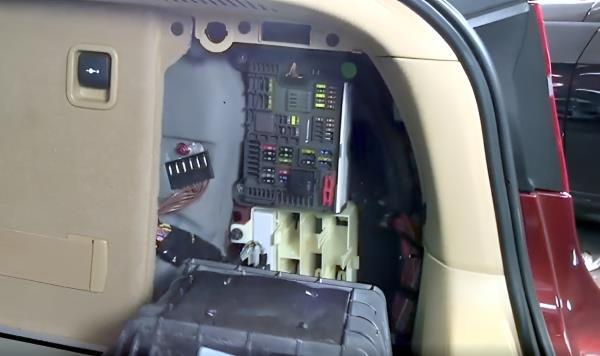

Exemple d'accès.

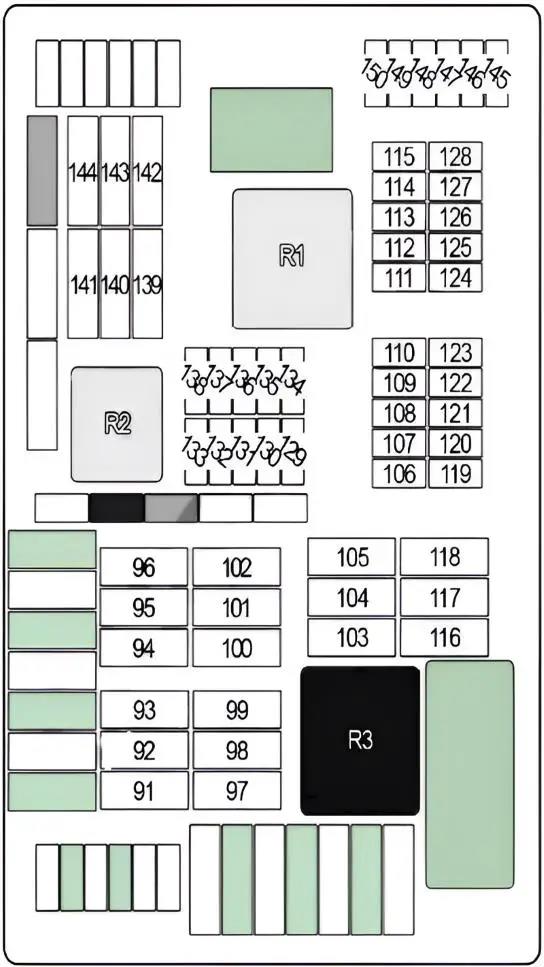

Schéma

No | Description | Ampères
91. | Chauffage électrique d'appoint - arrière droit | 30A
92. | →03.2011 : calculateur de boîte de transfert 25A ou 04.2011→ : calculateur de boîte de transfert 30A | 25A / 30A
93. | Système de répartition du couple sur l'essieu arrière (QMVH) | 30A
94. | Appareil de commande du frein de stationnement | 30A
95. | Chauffage d'appoint électrique arrière gauche | 30A
96. | Module dans le plancher | 40A
97. | →09.2008 : relais de pompe à carburant (pompe à essence sans commande électronique), calculateur de pompe à carburant (EKPS) (pompe à essence avec commande électronique) | 20A
98. | Chauffage arrière | 15A
99. | 03.2007→ : hayon électrique | 40A
100. | Chauffage de siège arrière gauche, contact relais 15 (sans climatisation arrière) | 20A
101. | Module de siège conducteur, module de commande de réglage du siège conducteur, module de commande de réglage du siège conducteur et des supports lombaires | 30A
102. | Module de siège passager, appareil de commande de réglage du siège passager, appareil de commande de réglage du soutien lombaire du siège passager | 30A
103. | →09.2009 : amplificateur du système audio 30A ou 10.2009→ : amplificateur du système audio 40A | 30A / 40A
104. | Timon à commande électrique | 25A
105. | 10.2008→ : relais de pompe à carburant (pompe à essence sans réglage électronique), calculateur de pompe à carburant (EKPS) (pompe à essence avec réglage électronique) | 20A
106. | Système de contrôle de la dynamique verticale (satellite d'amortissement arrière gauche/droit) | 7,5A
107. | Système électronique de contrôle de la garde au sol, écran arrière (→03.2012), système de contrôle de la pression des pneus - RDC (04.2012→) | 10A
108. | Caméra de recul, système audio arrière, prise casque, module de connexion casque | 5A
109. | →03.2012→ : récepteur satellite (→03.2011), tuner numérique (USA) (→09.2009), système de contrôle de la pression des pneus - RDC (04.2010→) 10A ou 04.2012→ : système audio Active Sound Design (ASD) 15A | 10A / 15A
110. | →02.2009→02.2009 : éclairage du coffre, filtre antiparasite, module d'interface High (ULF-SBX-H), télématique (TCU), module d'interface (ULF-SBX), support téléphone/bloc, hub USB 7.5A ou 03.2009→ : éclairage du coffre, filtre antiparasite, module d'interface High (ULF-SBX-H), Combox Media, module d'interface (ULF-SBX), support téléphone/bloc, hub USB 5A | 7.5A / 5A
111. | Fusible allume-cigare avant, prise de charge dans la console centrale arrière | 20A
112. | Module de chauffage du siège conducteur, module de chauffage du siège passager, relais 15 pôles, module de chauffage du siège arrière gauche, module de chauffage du siège arrière droit | 5A
113. | Prise de courant du compartiment à bagages, prise de courant de la console centrale | 20A
114. | Console de toit, aide au stationnement - capteurs de stationnement (PDC), caméra panoramique, systèmes d'assistance à la conduite basés sur une caméra | 5A
115. | Allume-cigare arrière bmw x6, prise arrière | 20A
116. | Prise de remorque | 20A
117. | Console de toit, toit ouvrant | 20A
118. | Vide
119. | →09.2009 : module vidéo 10A ou 10.2009→ : module vidéo 5A | 10A / 5A
120. | Système de commande dynamique verticale | 5A
121. | Commande électrique du hayon | 5A
122. | Module de diagnostic de fuite du réservoir de carburant | 5A
123. | Système de répartition du couple entre les roues de l'essieu arrière (QMVH) | 5A
124. | Unité de commande électronique JBE | 5A
125. | Unité de commande de la boîte de transfert | 5A
126. | Unité de commande de la climatisation de l'habitacle arrière | 5A
127. | Relais de rupteur pour ventilateur de refroidissement du moteur | 5A
128. | Clapet de silencieux | 5A
129. | Unité de commande du frein de stationnement, antenne divisée | 5A
130. | S63, N63, ActiveHybrid : pompe de refroidisseur d'air de suralimentation n° 2, pompe de refroidisseur d'air de suralimentation (N63 ; 10.2008→) ou N57 : pompe de refroidisseur d'air de suralimentation | 15A
131. | →09.2009 : combiné d'instruments, connecteur de diagnostic OBD II ou 10.2009-03.2012 : système audio Active Sound Design (ASD) | 5A
132. | Amplificateur du système audio Active Sound Design - ASD (10.2009→), unité de commande d'accès confort (accès sans clé), unité électronique de poignée de porte côté passager, unité électronique de poignée de porte arrière gauche, unité électronique de poignée de porte arrière droite | 7,5A
133. | ActiveHybrid : module d'interface | 5A
134. | Centrale de commutation dans la colonne de direction, prise de diagnostic OBD II (10.2009→), combiné d'instruments (10.2009→) | 5A
135. | Hayon électrique avec fermeture automatique du hayon | 20A
136. | Télématique (TCU), support/unité de support de téléphone et Combox Media | 5A
137. | Système de navigation | 5A
138. | Attelage de remorque rétractable électriquement | 10A
139. | Module de chauffage de siège arrière droit | 20A
140. | Module de chauffage de siège conducteur | 20A
141. | Module de chauffage de siège passager | 20A
142. | →09.2009 : unité de commande du système multimédia CCC/M-ASK ou 10.2009→ : ordinateur d'information du véhicule (CIC) | 20A
143. | →03.2010 : module électrique de remorque 25A ou 04.2010→ : module électrique de remorque 20A | 25A / 20A
144. | →03.2010 : module électrique de remorque 25A ou 04.2010→ : module électrique de remorque 20A | 25A / 20A
145. | Déverrouillage de la porte du conducteur | 10A
146. | Déverrouillage de la porte du passager | 10A
147. | Fermeture de la porte arrière gauche | 10A
148. | Fermeture de porte arrière droite | 10A
149. | Commande de réglage du siège conducteur | 7.5A
150. | Appareil de commande pour le réglage du siège passager | 7.5A
N° | Affectation des relais
R1. | contact 15
R2. | relais bistable
R3. | contact 30G
