Fusibles et relais BMW Série 5 (F10 / F11 / F07), 2009 - 2017

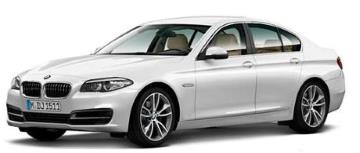

La sixième génération de la BMW Série 5 a été présentée en novembre 2009. La berline a reçu la désignation F10, la déclinaison break (Touring) F11, et la version Gran Turismo (Liftback) F07. Esthétiquement, le véhicule adopte l'identité stylistique du constructeur allemand. Il est développé sur la même plateforme que la Série 7 F01. Ce modèle a bénéficié d'un restylage au cours de sa période de commercialisation. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais de la BMW Série 5 (sixième génération ; codes carrosseries F10 / F11 / F07 ; versions 518d, 520d, 520i, 523i, 525d, 528i, 530d, 530i, 535d, 535i, 550i, M5, ActiveHybrid 5). Années de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Vous trouverez ci-dessous l'emplacement, la description et les illustrations des boîtes à fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.

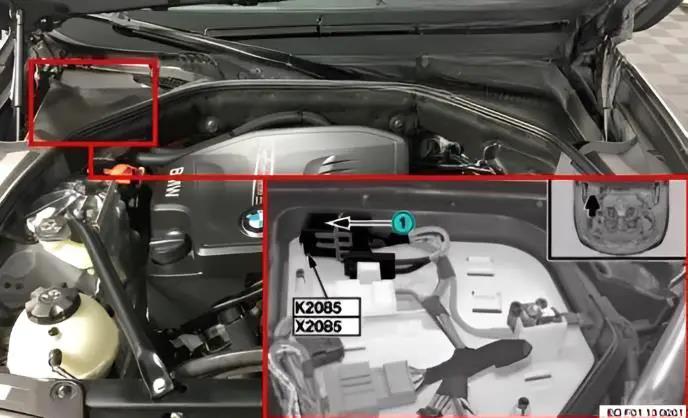

Dans le compartiment moteur

Les organes de protection sont situés sur le côté droit. Ce boîtier abrite le relais moteur DDE K2085 ainsi que les fusibles liés à la direction assistée et à l'électronique moteur.

Schéma d'implantation

N° | Affectation | Intensité
1. | Direction assistée électromécanique | 5A
2. | Répartiteur d'alimentation, électronique moteur | 30A
3. | Direction assistée électromécanique, condensateur | 125A

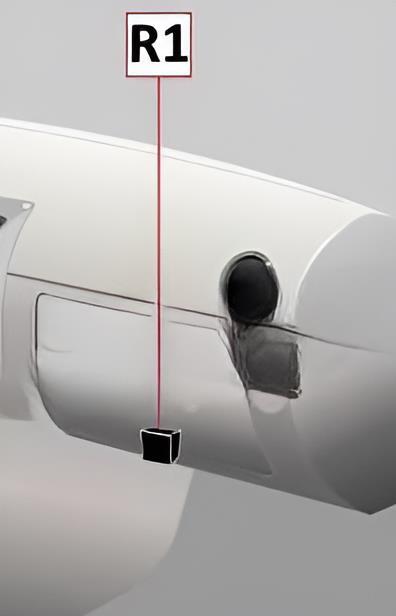

R1. | Relais principal DDE

Dans l'habitacle

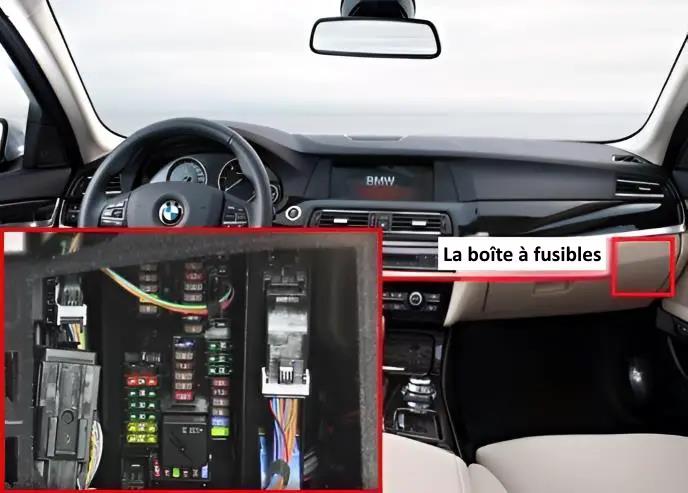

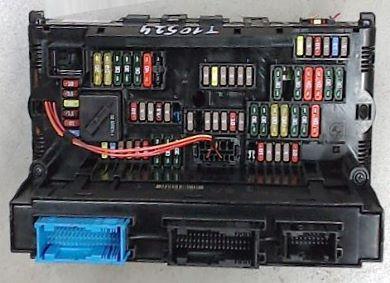

La boîte à fusibles est située dans la boîte à gants, derrière le cache de protection.

Vue d'ensemble de l'emplacement.

Schéma d'implantation

N° | Affectation | Intensité
1. | Module de l'espace jambes (FRM) | 10A
2. | Boîtier de commande des portes, contrôle dynamique de la stabilité (DSC) | 5A
3. | Prise de diagnostic, passerelle centrale (ZGW) | 5A
4. | Boîtier de commande (selon équipement) | 5A
5. | Réserve
6. | Réserve
7. | Boîtier de dérivation (Junction Box) | 30A
8. | Boîtier de dérivation | 30A
9. | Boîtier de dérivation | 30A
10. | Combiné d'instruments | 10A
11. | Panneau de commande de chauffage et climatisation | 7,5A
12. | Éclairage de la boîte à gants. Bien que mineur, un court-circuit sur cet élément peut impacter le bus de données local. | 5A
13. | Systèmes d'aide à la conduite / Colonne de direction. Un problème de réglage du volant ou des palettes de commande inopérantes proviennent souvent de ce fusible. | 5A
14. | Boîtier de dérivation | 15A
15. | Boîtier de dérivation | 20A
16. | Module de l'espace jambes (FRM) | 40A
17. | Module de l'espace jambes (FRM) | 30A
18. | Module de l'espace jambes (FRM) | 30A
19. | Boîtier de gestion de remorque | 20A
20. | Réserve
21. | Réserve
22. | Électrovanne de régulation de pression, vanne de dosage de carburant, capteur d'arbre à cames, électrovanne de régulation de pression de suralimentation, débitmètre d'air massique, électrovanne de commande du turbocompresseur, vanne de régulation de pression de rampe, dérivation du compresseur | 30A
23. | Boîtier télématique | 5A
24. | Contacteurs de colonne de direction (commodo) | 10A
25. | Boîtier de commande de l'affichage tête haute (HUD) | 5A
26. | Combiné d'instruments | 5A
27. | Boîtier d'éjection (adaptateur téléphone Snap-in) | 5A
28. | Système vidéo (selon équipement) | 5A
29. | Boîtier de commande arrière, module tactile Touchbox (selon équipement) | 5A
30. | Réserve
31. | Commande de climatisation arrière, commande de chauffage de siège arrière | 5A
32. | Commande de réglage du siège conducteur, boîtier de commande de porte, commande de réglage du siège passager, rétroviseurs extérieurs, module de toit ouvrant, feu arrière | 7,5A
33. | Commande de prétensionneur de ceinture de sécurité, commande de chauffage, vanne de purge du réservoir, vanne d'arrêt du réservoir de carburant, commande de chauffage de siège | 5A
34. | Module d'intégration du châssis (ICM) | 5A
35. | Relais principal DDE | 15A
36. | Pompe de lave-phares | 30A
37. | Contrôle de la dynamique verticale (VDM) | 30A
38. | Boîtier d'accès au véhicule (CAS). Crucial pour le démarrage ; si le bouton Start/Stop ne répond pas, contrôlez cette ligne. | 40A
39. | Boîtier de commande de la direction assistée | 40A
40. | Contrôle dynamique de la stabilité (DSC) | 30A
41. | Réserve
42. | Électrovannes de suspension moteur, vanne de dérivation du refroidisseur EGR, capteurs de qualité et de niveau d'huile, sondes lambda (amont et aval), débitmètre d'air massique, dérivation du compresseur, électrovanne de commande de volet | 30A
43. | Direction assistée électromécanique, boîtier papillon | 5A
44. | Climatisation automatique, boîtier de commande des caméras | 5A
45. | Contrôle de la dynamique verticale, boîtier de commande de la direction assistée | 5A
46. | Boîtier de commande des volets de radiateur, régulateur de vitesse | 5A
47. | Pompe de refroidissement EGR, volet de recyclage des gaz d'échappement (EGR) | 20A
48. | Rétroviseur électrochrome, chauffage du reniflard (carter moteur) | 5A
49. | Réserve
50. | Réserve
51. | Module d'essuie-glace. Une défaillance à ce niveau bloque toute visibilité en cas de fortes pluies. À vérifier impérativement si les balais restent immobiles. | 30A
52. | Module de commande du siège conducteur, commande de réglage du siège conducteur | 30A
53. | Module de commande du siège passager, commande de réglage du siège passager | 30A
54. | Prises 12V avant et arrière, allume-cigare | 20A
55. | Essuie-glace arrière | 20A
56. | Boîtier d'accès au véhicule (CAS) | 5A
57. | Emplacement vide
58. | Filtre anti-parasite, module de toit ouvrant | 5A
59. | Pompe de refroidissement de l'air de suralimentation (intercooler) | 10A
60. | Commande du frein de stationnement électrique | 5A
61. | Toit ouvrant. Si le mécanisme se bloque à cause de débris dans les rails, ce fusible saute pour protéger le moteur. | 20A
62. | Avertisseur sonore | 15A
63. | Boîte de vitesses automatique. Une perte d'alimentation sur ce fusible peut basculer la boîte en mode dégradé (« limp mode »). | 10A
64. | Sélecteur de vitesses | 7,5A
65. | Prise 12V supplémentaire, chauffage auxiliaire | 15A / 20A
66. | Toit ouvrant (selon équipement), boîtier de commande de porte, rétroviseurs extérieurs | 7,5A
67. | Commandes de réglage des sièges conducteur et passager, bloc de vannes, support lombaire | 10A
68. | Motoventilateur de refroidissement | 40A
69. | Contrôle dynamique de la stabilité (DSC) | 50A
70. | Relais de coupure du motoventilateur de refroidissement | 60A
71. | Chauffage du filtre à carburant | 50A
R1. | Relais Borne 30

R1. | Relais de coupure du motoventilateur

Dans le coffre

Le coffre (compartiment à bagages) abrite trois boîtes à fusibles ainsi que des relais individuels.

Boîte à fusibles

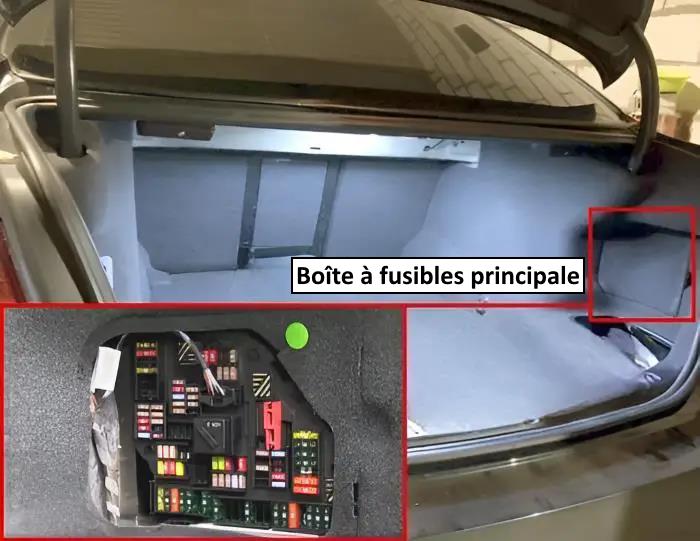

La boîte principale et le boîtier supplémentaire se trouvent derrière la garniture latérale droite.

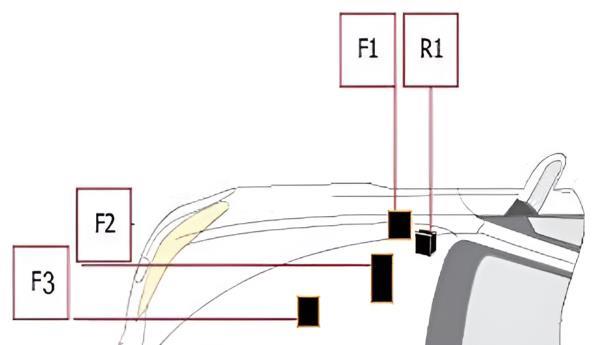

Vue d'ensemble de l'emplacement.

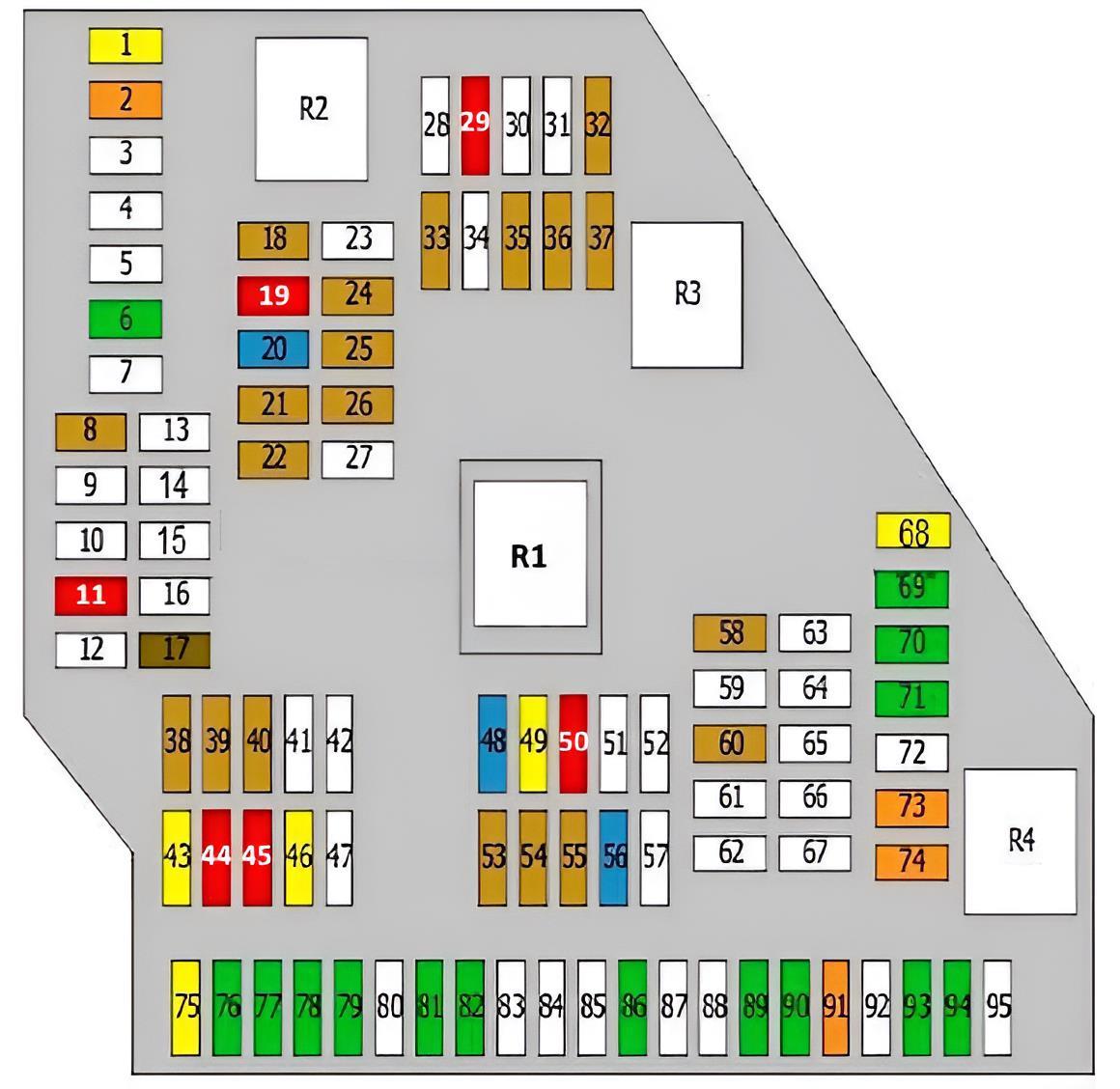

Schéma d'implantation

N° | Affectation | Intensité
1. | Boîtier de commande de remorque | 20A
2. | Module de l'espace jambes (FRM) | 40A
3-5. | Réserve
6. | Amplificateur Hi-Fi, module de connexion casque | 30A
7. | Réserve
8. | Gestion de l'alimentation (régulation de charge), contrôle dynamique de la stabilité (DSC) | 5A
9. | Réserve
10. | Réserve
11. | Commande automatique du hayon. Très sollicité sur les versions break (Touring F11), ce fusible gère l'ouverture électrique du coffre. | 10A
12-16. | Réserve
17. | Écran d'information arrière | 7,5A
18. | Boîtier télématique, ports USB | 5A
19. | Écran d'information, panneau de commande d'infodivertissement arrière | 10A
20. | Module de connexion casque, système audio | 15A
21. | Amplificateur Hi-Fi, lecteur DVD | 5A
22. | Ventilateur de refroidissement, système vidéo, unité de commande d'infodivertissement | 5A
23. | Caméra de recul. Si l'image ne s'affiche plus lors du passage de la marche arrière, vérifiez ce circuit.
24. | Boîtier de commande des caméras | 5A
25. | Boîtier de commande du système de vision nocturne (Night Vision) | 5A
26. | Système vidéo | 5A
27. | Réserve
28. | Réserve
29. | Électroaimant de commande des volets | 10A
30. | Réserve
31. | Réserve
32. | Avertisseur de franchissement de ligne | 5A
33. | Chauffage d'appoint, boîtier de commande de toit escamotable, projecteur de phare droit (feux de route) | 5A
34. | Réserve
35. | Capteur d'assiette de l'essieu arrière, aide au stationnement (PDC), Servotronic (selon équipement) | 5A
36. | Électrovanne de commutation, clapet d'échappement | 5A
37. | Convertisseur CC/CC, boîtier de commande de toit escamotable (selon équipement) | 5A
38. | Relais de coupure du motoventilateur | 5A
39. | Boîte de transfert (selon équipement) | 5A
40. | Système de diagnostic de fuite du réservoir, surveillance de la pression des pneus (selon équipement) | 5A
41-42. | Réserve
43. | Chauffage d'appoint (selon équipement) | 20A
44. | Fermeture assistée des portes (Soft Close) | 10A
45. | Fermeture assistée des portes (Soft Close) | 10A
46. | Connecteur terminal | 20A
47. | Réserve
48. | Prise 12V additionnelle. Souvent grillée par l'utilisation de compresseurs de pneus ou d'accessoires de camping. | 15A / 20A
49. | Module de commande de toit escamotable (selon équipement), module d'attelage de remorque | 20A
50. | Fermeture assistée des portes (Soft Close) | 10A
51. | Réserve
52. | Réserve
53. | Correction d'assiette (suspension pneumatique) | 5A
54. | Commande à distance du coffre, contacteur de hayon | 5A
55. | Éclairage du coffre | 5A
56. | Verrouillage du hayon | 15A
57. | Réserve
58. | Boîtier de commande du frein de stationnement électrique | 5A
59. | Réserve
60. | Alarme anti-intrusion, système d'appel d'urgence, diagnostic de fuite par dépression | 5A
61-67. | Emplacement vide
68. | Soufflante de chauffage arrière. Indispensable pour le désembuage et le confort thermique des passagers arrière. | 20A
69. | Boîte de transfert (selon équipement) | 30A
70. | Boîtier de commande du frein de stationnement électrique | 30A
71. | Boîtier de commande du frein de stationnement électrique | 30A
72. | Réserve
73. | Relais d'embrayage du compresseur de climatisation, capote (selon équipement) | 40A
74. | Commande à distance du coffre | 40A
75. | Boîtier de commande de la pompe à carburant (pompe à essence) | 20A
76. | Amplificateur Hi-Fi (selon équipement) | 30A
77. | Convertisseur CC/CC | 30A
79. | Boîtier de commande de chauffage de siège arrière | 30A
80. | Emplacement vide
81. | Boîtier de commande de chauffage de siège conducteur | 30A
82. | Boîtier de commande de chauffage de siège passager | 30A
83-85. | Emplacement vide
86. | Chauffage d'appoint | 30A
87. | Emplacement vide
88. | Emplacement vide
89. | Enrouleur de ceinture actif / Prétensionneur (selon équipement) | 30A
90. | Enrouleur de ceinture actif / Prétensionneur (selon équipement) | 30A
91. | Amplificateur Hi-Fi | 40A
92. | Emplacement vide
93. | Chauffage indépendant / auxiliaire | 30A
94. | Lunette arrière dégivrante | 30A
95. | Emplacement vide
R1. | Relais Borne 30
R2. | Relais Borne 30
R3. | Relais Borne 15
R4. | Relais de dégivrage de la lunette arrière

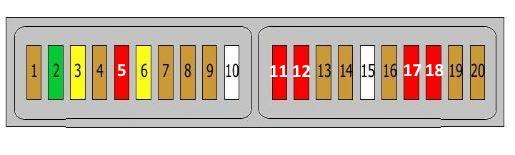

Boîtier supplémentaire

N° | Affectation | Intensité
1. | Boîtier de gestion de la batterie auxiliaire | 5A
2. | Réserve
3. | Boîtier de gestion de la batterie auxiliaire | 20A
4. | Module de traitement du son | 5A / 20A
5. | Prise de charge | 10A
6. | Module de gestion du son (ASD) | 20A
7. | Réserve | 5A
8. | Alimentation de secours | 5A
9. | Boîtier de gestion de la batterie auxiliaire | 5A
10. | Réserve
11. | Prise de charge | 10A
12. | Prise de charge | 10A
13. | Réserve | 5A
14. | Commutateur | 5A
15. | Réserve
16. | Boîtier de gestion de la batterie auxiliaire | 5A
17. | Réserve | 10A
18. | Boîtier de gestion de la batterie auxiliaire | 10A
19. | Boîtier de gestion de la batterie auxiliaire | 5A
20. | Boîtier de gestion de la batterie auxiliaire | 5A

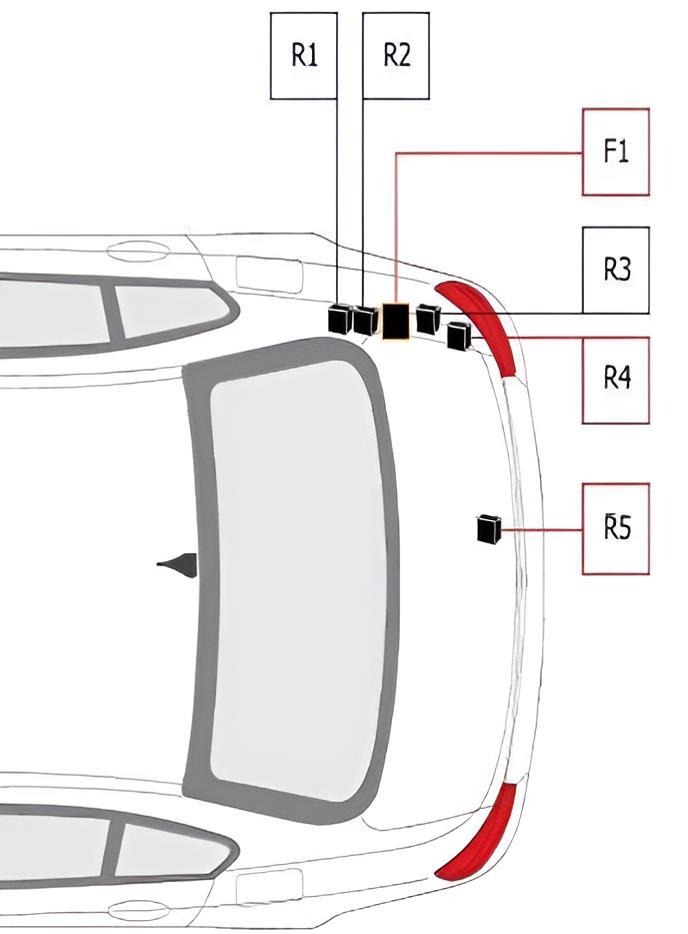

Modules de relais individuels

Description :

R1. | Relais du système d'appel d'urgence
R2. | Relais de lève-vitres électriques arrière
R3. | Relais de coupure (déconnexion)
R4. | Relais de lève-vitres électriques arrière
R5. | Relais d'embrayage du compresseur de climatisation
F1. | 100A | Boîte à fusibles n° 2 du coffre

Fusibles de puissance

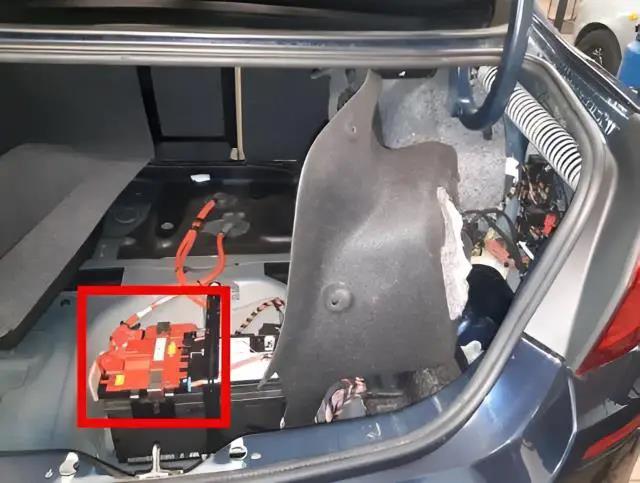

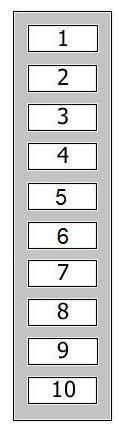

La batterie est située sous le plancher du coffre. Un bloc de maxi-fusibles (forte puissance) est fixé sur sa borne positive.

N° | Affectation | Intensité
1. | Relais de coupure du motoventilateur de refroidissement | 100A
2. | Relais principal DDE | 100A
3. | Direction assistée électromécanique, relais de coupure, boîte à fusibles n° 2 du coffre | 125A / 100A
4. | Réserve
5. | Réserve
6. | Amplificateur Hi-Fi | 50A
7. | Direction active de l'essieu arrière (HSR) / Correcteur d'assiette | 60A
8. | Boîte à fusibles n° 1 du coffre | 100A
9. | Boîtier de distribution principal | 250A
10. | Boîte à fusibles n° 1 du coffre, direction assistée électromécanique | 150A / 100A
