Fusibles et relais BMW Série 5 (E60 / E61), 2003 - 2010

E60 et E61 sont les carrosseries de la BMW Série 5, produites de 2003 à 2010. Le prédécesseur de cette carrosserie était la modification E39. En 2007, le modèle a subi un restylage. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la BMW Série 5 (cinquième génération ; corps marque E60 berline et E61 break ; modifications 520d, 520i, 523i, 525d, 525i, 530d, 530i, 535d, 540i, 545i, 550i, M5) 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 années-modèles.

Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et de la pompe à carburant.

Dans le coffre à bagages

Boîte à fusibles

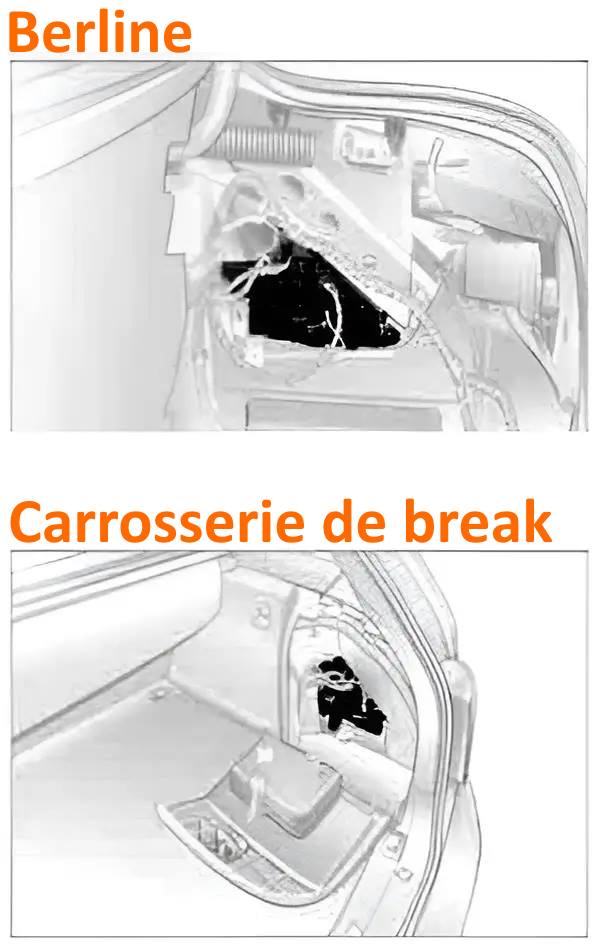

Elle se trouve sous le revêtement, sur le côté droit. Pour y accéder, il faut retirer le couvercle en plastique.

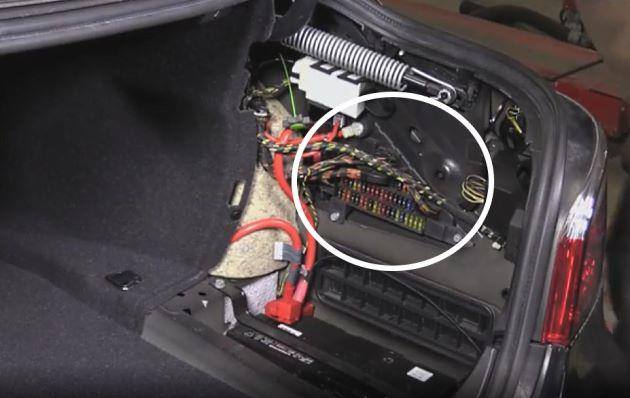

Exemple d'accès.

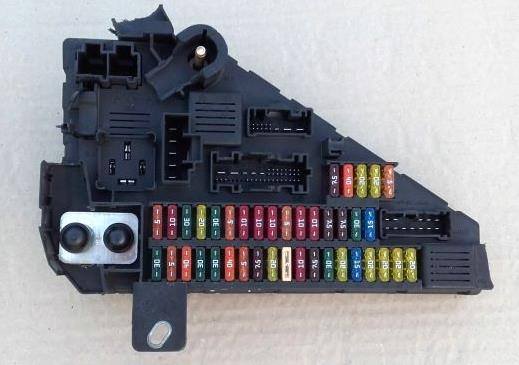

Vue générale.

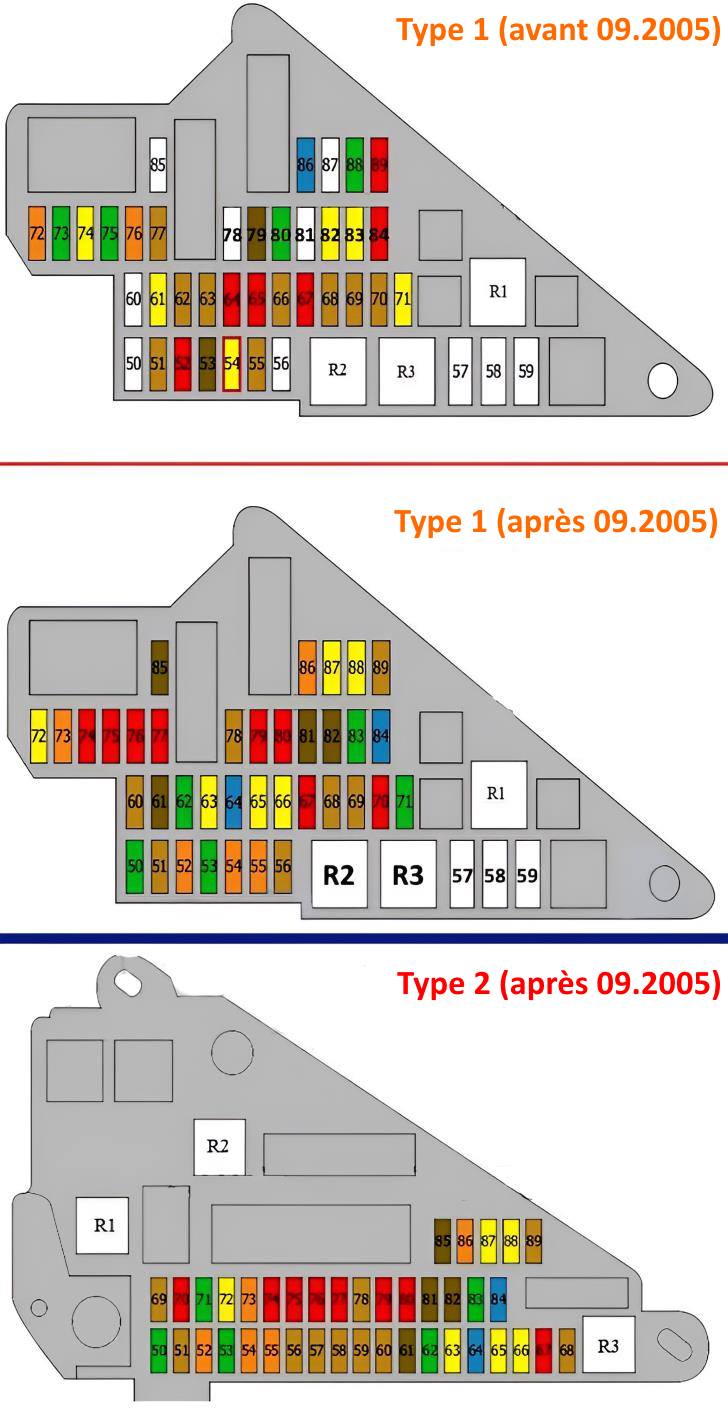

Schéma

No | Affectation des fusibles
50. | M54, N62 : relais de module de carburant (pompe à essence) ; N52, moteurs diesel : commande de pompe à carburant (EKPS) ; S85 : étage final de pompe à carburant 20A | à partir de 09.2005 : pompe de lave-phares 30A
51. | E60, E61 : sirène et capteur de roulis, rétroviseur intérieur, système d'alarme de sécurité avec capteur à ultrasons dans l'habitacle 5A
52. | Module d'alimentation électrique 10A | E61 : relais compresseur de suspension pneumatique 40A
53. | jusqu'à 09.2004 : commande automatique du hayon 7,5A | 09.2004-09.2005 : système d'accès confort ECU, unité électronique pour poignée de porte côté conducteur, unité électronique pour poignée de porte côté passager, unité électronique pour poignée de porte arrière gauche, unité électronique pour poignée de porte arrière droite 7,5A | à partir de 09.2005 : réglage actif de la largeur du dossier de siège avant droit 30A
54. | jusqu'à 09.2005 : relais de contact 15 20A | à partir de 09.2005 : dégivrage de la lunette arrière 40A
55. | jusqu'à 09.2005 : capteur de pluie / capteur de luminosité extérieure 5A | à partir de 09.2005 : ventilation du coffre à bagages 40A
56. | à partir de 09.2005 : capteur de pluie / capteur d'intensité lumineuse extérieure 5A
57. | jusqu'à 09.2005 : module d'alimentation électrique 20A | IHKA Basic ; à partir de 09.2005 : chauffage et climatisation 5A
58. | jusqu'à 09.2005 : chauffage de la lunette arrière 40A | à partir de 09.2005 : relais d'essuie-glace arrière 20A
59. | Tuner d'antenne avec récepteur de télécommande 5A
60. | à partir de 09.2005 : régulateur d'arceau de sécurité 5A
61. | jusqu'à 09.2005 : fusible allume-cigare avant e60 et prise de charge dans la boîte à gants 20A | à partir de 09.2005 : réfrigérateur 7,5A
62. | jusqu'à 09.2005 : relais de contact 15 5A | à partir de 09.2005 : E60, E61 : module de raccordement du dispositif d'attelage 30A
63. | jusqu'à 09.2005 : Rétroviseur intérieur électrique, Park Distance Control (PDC) 5A | à partir de 09.2005 : Chauffage de stationnement/d'appoint 20A
64. | jusqu'à 09.2005 : écran arrière, contrôleur, écran d'information central 10A | IHKA High ; à partir de 09.2005 : chauffage et climatisation 15A
65. | jusqu'à 09.2005 : module de connexion pour écouteurs et écran supérieur 10A
66. | jusqu'à 09.2005 : Contrôle dynamique de stabilité (DSC), boîte de transfert VTG : calculateur de boîte de transfert 5A | E60 : toit ouvrant et E61 : toit panoramique 20A
67. | avant 03.2006 : module vidéo et récepteur satellite 10A | après 03.2006 : ferme-porte avant et arrière droit 20A
68. | avant 03.2006 : centrale d'interrupteurs dans la console centrale, interrupteur pour le réglage du siège du conducteur, - interrupteur pour le réglage du siège du passager avant 5A | à partir de 03.2006 : ferme-porte avant et arrière gauche 20A
69. | Alarme de distance de stationnement (PDC) 5A
70. | jusqu'à 09.2005 : éclairage adaptatif de virage 5A / 09.2005-03.2007 : système actif de maintien de la vitesse 10A | à partir de 03.2007 : système actif de maintien de la vitesse ; plus capteur de zone, capteur de proximité droite et gauche 10A
71. | avant 09.2005 : relais d'essuie-glace arrière, S85 : étage final de la pompe à carburant 20A | à partir de 09.2005 : centrale de commande dans la console centrale 30A
72. | avant 09.2005 : E61 : relais de compresseur de suspension pneumatique 40A | N62 : relais de pompe à carburant 20A | N52, moteurs diesel : commande de pompe à carburant (EKPS) 20A
73. | Module de raccordement d'appareils de remorque 30A | 09.2005-03.2007 : amplificateur HiFi 30A | à partir de 03.2007 : amplificateur HiFi 40A
74. | jusqu'à 09.2005 : prise de raccordement pour appareil de remorque 20A | à partir de 09.2005 : centrale de commande dans la console centrale, interrupteur pour le réglage du siège du conducteur, interrupteur pour le réglage du siège du passager 10A | à partir de 09.2007 : centrale de commande dans la console centrale, interrupteur pour le réglage du siège du conducteur, interrupteur pour le réglage du siège du passager 7,5A
75. | jusqu'à 09.2005 : module de commande de la boîte de transfert 30A | à partir de 09.2005 : récepteur satellite, tuner numérique, module vidéo 10A
76. | jusqu'à 09.2005 : élévateur de trappe à bagages 40A | à partir de 09.2005 : système Dynamic Drive 10A
77. | jusqu'à 09.2005 : tuner d'antenne avec récepteur de télécommande 5A | à partir de 09.2005 : Top-Display et module d'écouteurs 10A
78. | avant 09.2005 : contrôle dynamique de stabilité (DSC), boîte de transfert ECU 5A
79. | avant 09.2005 : contrôle électronique de la garde au sol 7.5A | à partir de 09.2005 : affichage central d'informations, calculateur 10A
80. | avant 09.2005 : amplificateur HiFi 30A | à partir de 09.2005 : levier de commande (sélecteur), témoin de rapport, TCU (appareil de commande télématique), compensateur (téléphone sans fil), ventilateur dans le creux de la roue de secours, électronique de vision nocturne 10A
81. | à partir de 09.2005 : contrôle électronique de la garde au sol 7,5A
82. | jusqu'à 09.2005 : prise de courant pour le coffre, allume-cigare arrière, prise de courant arrière 20A | à partir de 09.2005 : système de contrôle de la pression des pneus (RDC) 7,5A
83. | avant 09.2005 : E60 : toit ouvrant avec panneau coulissant 20A ou E61, E63 : toit avec vitre panoramique 20A | à partir de 09.2005 : réglage actif de la largeur du dossier du siège avant gauche 30A
84. | avant 09.2005 : Maintien actif du régime 10A | à partir de 09.2005 : Commande de boîte de vitesses, boîte de vitesses manuelle séquentielle (SMG) 15A
85. | avant 09.2005 : Boîte de vitesses avec changement séquentiel (SMG) 7,5A
86. | avant 09.2005 : commande de boîte et boîte de vitesses avec changement séquentiel (SMG) 15A | à partir de 09.2005 : direction active 40A
87. | à partir de 09.2005 : allume-cigare avant et prise de charge dans le compartiment de charge 20A
88. | avant 09.2005 : centrale de commande dans la console centrale 30A | à partir de 09.2005 : prise de coffre, allume-cigare arrière et prise de charge 20A
89. | avant 09.2005 : ventilateur de changeur MMC, témoin de rapport, levier de commande (levier sélecteur), ventilateur dans le creux de la roue de secours, TCU (Telematics Control Unit), ULF (Universal Charging & Hands-Free) 10A / à partir de 09.2005 : rétroviseur intérieur électrique, contact de relais 15 5A
R1. | Relais de chauffage de la lunette arrière et relais de surveillance du courant de batterie
R2. | Relais pour circuits auxiliaires d'allumage
R3. | Relais pour circuits d'allumage principaux

Relais

Description des modules de relais supplémentaires.

R1. | EDC
R2. | Essuie-glace arrière
R3. | Fermeture automatique des portes
R4. | Compresseur de suspension pneumatique

Fusibles de puissance

Le tableau électrique avec les fusibles se trouve à proximité de l'unité principale.

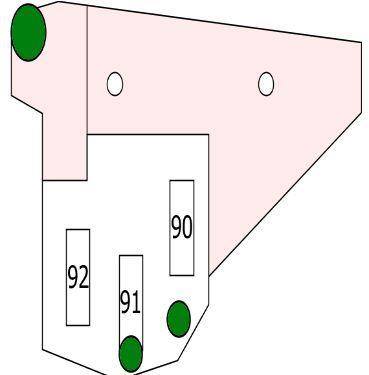

Plan

N° | Affectation des fusibles | Ampères
90. | Boîte à fusibles du tableau de bord | 200A
91. | Appareil de commande multifonctionnel | 100A
92. | Chauffage électrique d'appoint | 100A

Dans le compartiment intérieur du véhicule

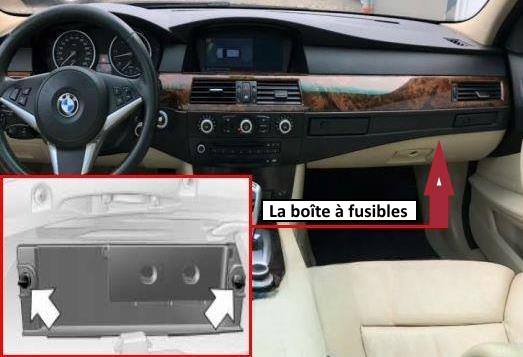

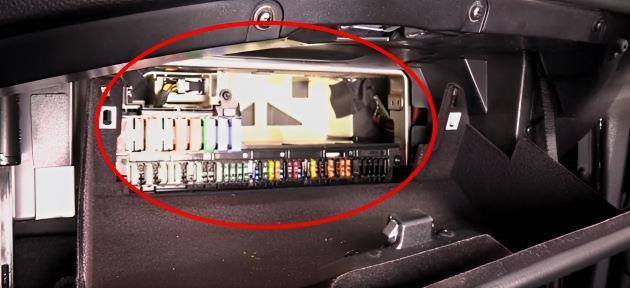

La boîte à fusibles se trouve derrière la boîte à gants. Pour y accéder, il faut dévisser deux clips.

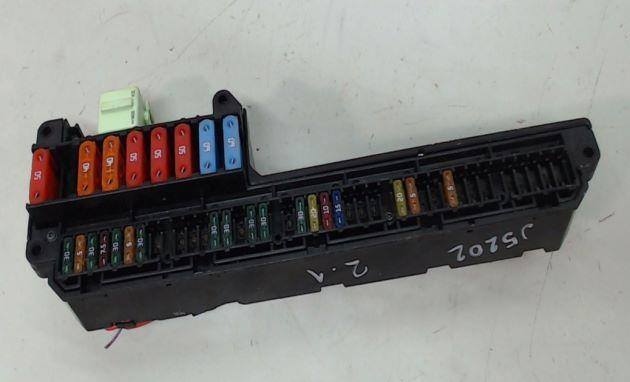

Vue générale.

Exemple d'accès.

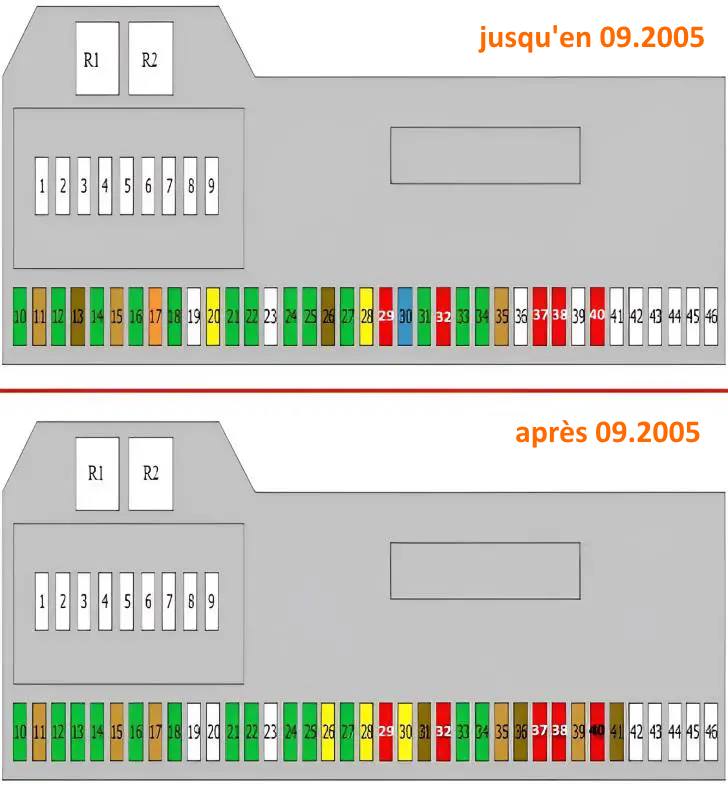

Schéma

No | Affectation des fusibles et relais
1. | Contrôle dynamique de stabilité (DSC) 50A
2. | Moteurs à essence : relais de soufflerie ou moteurs diesel : système de chauffage du carburant 60A
3. | Etage final du ventilateur 40A
4. | Avant 09.2005 : système de direction active 40A | Depuis 09.2005 : relais électronique de rigidité des volets 20A
5. | Unité de surveillance des lampes 50A
6. | Unité de surveillance des lampes 50A
7. | Système d'accès au véhicule 50A ou allumage / démarreur 30A
8. | M54 : Distributeur de potentiel B+, ECU du système DME, relais du système DME, porte-fusible de gestion du moteur : (F001, F05) ou N62 : Module de puissance intégré (IVM) ou N62 c SMG : Porte-fusible de gestion du moteur : (F01 (relais de pompe hydraulique SMG)) ou S85 : Répartiteur de potentiel B+, relais du système DME, porte-fusible de gestion du moteur : (F01) ou N52 : Répartiteur de potentiel B+, ECU du système DME, relais du système DME, porte-fusible de gestion du moteur : (F05, F07, F08, F010) 60A
9. | Ventilateur électrique 60A
10. | Avant 09.2005 : module de porte conducteur ou à partir de 09.2005 : ensemble de carrosserie (fenêtre avant gauche) 30A
11. | Module de base de la carrosserie (verrouillage central, lève-vitres, relais d'essuie-glace) 5A
12. | jusqu'à 09.2005 : module de porte passager ou à partir de 09.2005 : module de base de la carrosserie (lève-vitre avant droit) 30A
13. | jusqu'à 09.2005 : combiné d'instruments 7,5A | boîte de transfert VTG ; à partir de 09.2005 : calculateur de boîte de transfert 30A | S85 ; à partir de 09.2005 : MKT avec commutation séquentielle (SMG) 15A
14. | Module siège avant gauche (sauf siège de base partiellement électrique), interrupteur pour le réglage du siège avant gauche, interrupteur pour le réglage du soutien lombaire du siège avant gauche 30A
15. | Système d'accès au véhicule 5A
16. | Relais d'essuie-glace 30A
17. | S85 ; jusqu'à 09.2005 : boîte de vitesses séquentielle (SMG) 15A | à partir de 09.2005 : centrale de commande dans la colonne de direction 5A
18. | jusqu'à 09.2005 : relais de lave-phares ou à partir de 09.2005 : barrette de commutation de la carrosserie 30A
19. | USA : Témoin de rapport engagé ou S85 : Système de réglage de la rigidité de l'amortisseur EDC 5A
20. | SHZH : chauffage autonome ; EDC Damper Control : relais de contrôle électronique des amortisseurs 20A
21. | Module de siège avant droit (sauf siège de base partiellement électrique), commutateur de réglage du siège avant droit, commutateur de réglage du support lombaire du siège avant droit 30A
22. | Convertisseur de carrosserie (lève-vitre arrière gauche) 30A
23. | S85 ; à partir de 09.2005 : relais pompe à vide électrique 30A
24. | Inverseur de carrosserie (lève-vitre arrière droit) 30A
25. | Contrôle dynamique de stabilité (DSC) 30A
26. | IHKA Basic : chauffage et climatisation 7,5A | à partir de 09.2005 : relais de contact 15 20A
27. | Module de base de la carrosserie (verrouillage central) 30A
28. | Centrale de commande dans la colonne de direction 20A
29. | Module de sécurité et de mise en réseau Internet, prise OBDII 10A
30. | IHKA High : chauffage et climatisation 15A | étage final de la pompe à carburant (M5) 20A | relais de la pompe à carburant (moteur N62) 20A
31. | Module de siège avant gauche 30A
32. | Avant 09.2005 : système Dynamic Drive ou S85 ; avant 09.2005 : relais de pompe à vide électrique ou à partir de 09.2005 : rétroviseurs extérieurs côté conducteur et passager, unité de commutation porte conducteur 10A
33. | module de siège avant droit 30A
34. | avant 09.2005 : CCC/M-ASK 30A | à partir de 09.2005 : CCC/M-ASK 20A
35. | Système de navigation 5A
36. | Système d'accès confort ECU et unité électronique pour poignées extérieures de porte 7,5A
37. | Avant 09.2005 : ULF (Universal Charging & Hands-Free) et TCU (Telematics Control Unit) 10A | 09.2005-03.2007 : TCU (Telematics Control Unit) et ULF (Universal Charging & Hands-Free) 5A | Depuis 03.2007 : ULF-SBX, TCU (Telematics Control Unit), ULF-SBX-H, Hub USB 5A
38. | Avant 09.2005 : changeur de CD 10A | Depuis 09.2005 : changeur de CD 5A
39. | Non utilisé
40. | Changeur de DVD 10A
41. | Depuis 09.2005 : Combiné d'instruments 5A
42. | S85 : boîte de vitesses manuelle séquentielle (SMG) 15A
43. | Vide
44. | Vide
45. | Vide
46. | Vide
R1. | Relais module carburant (pompe à essence)
R2. | Relais pour lave-phares

Dans le compartiment moteur

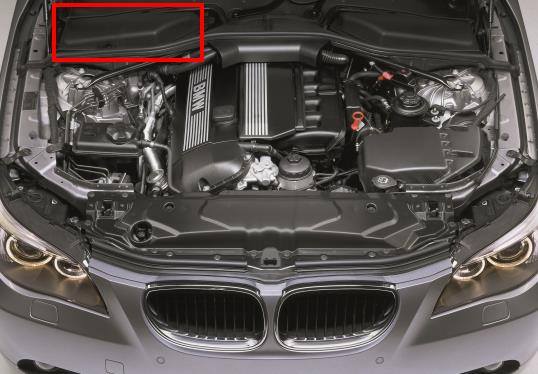

Les boîtes à fusibles se trouvent du côté passager, derrière le couvercle en plastique.

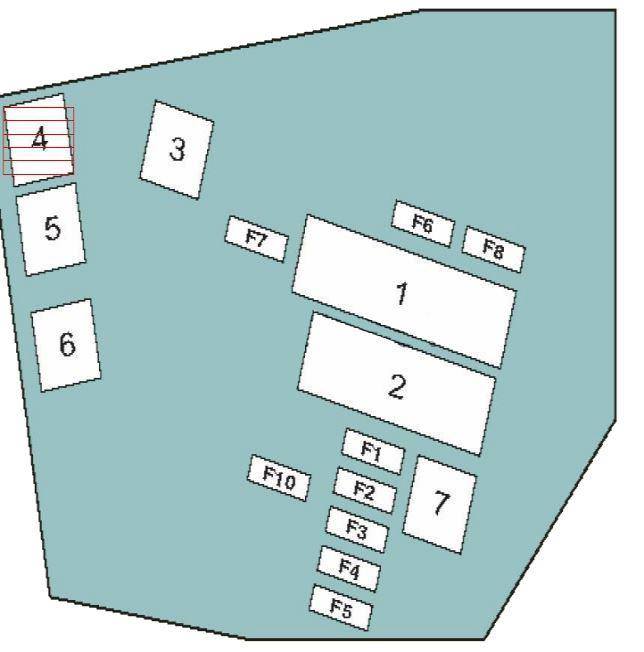

Schéma électrique de la boîte à fusibles n° 1

N° | Description
F1. | Commande moteur 30A
F2. | Commande moteur 30A
F3. | Réserve 20A
F4. | Réserve 30A
F5. | Commande moteur 30A
F6. | Commande moteur 10A
F7. | Commande moteur 40A
F8. | Réserve 30A
F10. | Ventilation du carter Chauffage 5A
1. | ECU moteur
2. | Vide
3. | Relais de commande de la levée des soupapes
4. | Relais de ventilation du carter Chauffage
5. | Relais du moteur d'essuie-glace
6. | Relais de la pompe à air d'échappement
7. | Relais du système de gestion du moteur

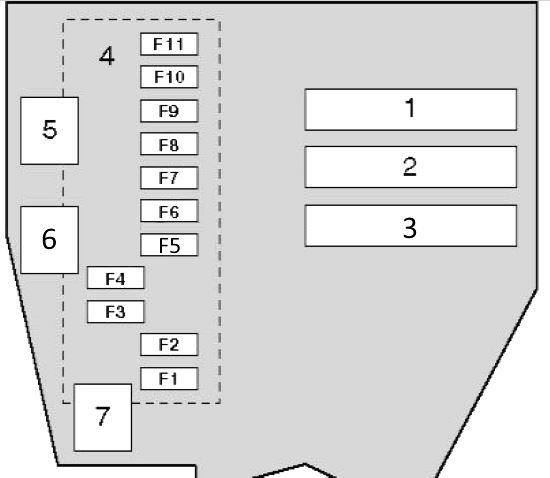

Schéma électrique de la boîte à fusibles n° 2 (résonateur d'admission)

N° | Description
F1. | N62 : Unité de commande électronique du système DME, unité de commande électronique de la commande variable des soupapes, gicleur (5, 6, 7, 8), boîte de vitesses manuelle à changement séquentiel (SMG) 30A | S85 : Soupape de ralenti 20A | M54 : Relais de pompe hydraulique SMG 20A
F2. | N62, TU : calculateur DME, vanne de purge du réservoir de carburant, capteur de position de l'arbre à cames 2, électrovanne VANOS 2, côté admission et échappement ou S85 : vanne de ralenti 2 20A
F3. | N62 : Bobine d'allumage (1, 2, 3, 4) 20A | S85 : Commande électrique du papillon des gaz 30A
F4. | N62 : Bobine d'allumage (5, 6, 7, 8) 20A | S85 : Contrôleur de courant ionique 2 10A
F5. | N62, TU : débitmètre d'air massique thermo-anémométrique, capteur de position du vilebrequin, boîtier de commande électronique DME, thermostat programmable, électrovanne VANOS, côté admission et côté échappement ou S85 : commande électrique du papillon des gaz 2 30A
F6. | N62 : gicleur (1, 2, 3, 4), commande électronique du système DME 20A
F7. | N62 : Boîte de vitesses séquentielle (SMG), unité de commande électronique DME 20A
F8. | N62 : sonde lambda, unité de contrôle DME, capteur d'huile 30A
F9. | avant 03.2007 : relais de module de carburant (pompe à essence), clapet de silencieux, électrovanne de store de radiateur, électronique de commande du ventilateur d'ambiance, module de diagnostic de fuite de carburant, relais de ventilateur d'air supplémentaire ou à partir du 03. 2007 : relais de module de carburant (pompe à essence), volet de silencieux, solénoïde de bouchon de radiateur, électronique de commande de la soufflerie spécialisée, module de diagnostic du réservoir de carburant, relais de la soufflerie d'air de suralimentation, capteur de la soupape de purge du disque de frein gauche et droit, capteur AUC 10.
F10. | N62, TU : commande électronique pour entraînement de soupape de phase variable 40A ou N52 : relais de chauffage ventilation de carter 5A
F11. | N62, TU : Unité de contrôle électronique pour commande de soupape à phase d'ouverture variable 40A
1. | Appareil de commande électronique du moteur
2. | Appareil de commande de la levée des soupapes
3. | Appareil de commande électronique de la boîte de vitesses - SMG
4. | Appareil de commande multifonctionnel 4
5. | Essuie-glace
6. | Pompe d'évacuation d'air
7. | Pompe à huile de boîte de vitesses - SMG

Tous les appareils électriques

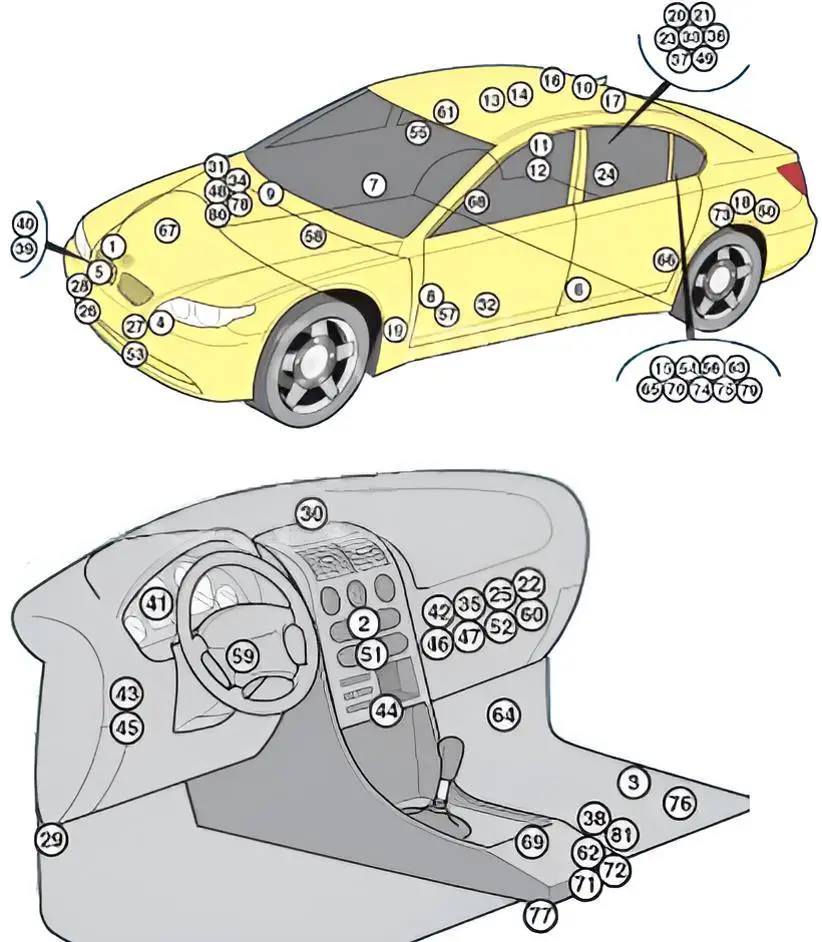

Disposition générale des modules électroniques dans le véhicule.

No | Composant
1. | Module de commande électronique ABS - compartiment moteur
2. | Module de commande du moteur de la climatisation/du chauffage - derrière le panneau de commande de la climatisation/du chauffage
3. | Module de commande de la direction assistée - sous le siège avant
4. | Capteur de choc (SRS) 1 - jambe de suspension avant
5. | Capteur de choc (SRS) 2 - jambe de suspension avant
6. | Capteur de choc latéral 1 - en haut du montant central
7. | Capteur de choc latéral 2 - en haut du montant central
8. | Capteur de choc latéral 3 - dans la porte
9. | Capteur de choc latéral 4 - dans la porte
10. | Module de commande de l'antivol (break) - sur le panneau de toit
11. | Capteur d'inclinaison du véhicule (alarme antivol) - dans la sirène de l'alarme antivol - derrière le pare-chocs
12. | Sirène de l'alarme antivol - derrière le pare-chocs
13. | Capteur de changement de volume (antivol) et unité de commande de l'antivol (berline) - dans la garniture de toit
14. | Capteur de changement de volume (antivol) (break) - dans la garniture de toit
15. | Relais moteur pour l'aide à la fermeture des portes (hayon) - sous les cavités du coffre à bagages
16. | Antenne du système audio (berline) - derrière la garniture de toit
17. | Antenne du système audio (break) - dans le hayon arrière
18. | Amplificateur de sortie audio - côté gauche du coffre à bagages
19. | Chauffage auxiliaire - derrière le passage de roue
20. | Pack batterie - à droite dans le compartiment de chargement
21. | Capteur d'état de la batterie - sur la batterie
22. | Changeur de CD - derrière le compartiment à bagages
23. | Module de protection de la batterie (coupure) en cas d'accident - sur la batterie
24. | Réfrigérateur - dans le dossier de siège
25. | Module de régulation de la distance (régulateur de vitesse) - derrière l'espace de chargement
26. | Capteur de distance d'obstacle (régulateur de vitesse adaptatif) - longue distance.
27. | Capteur de distance d'obstacle (régulateur de vitesse adaptatif) - courte distance 1 - derrière le pare-chocs (03/07)
28. | Capteur de distance d'obstacle (régulateur de vitesse adaptatif) - courte distance 2 - derrière le pare-chocs (03/07)
29. | Connecteur de diagnostic (DLC)
30. | Chauffage d'appoint électrique - sur le boîtier du ventilateur de chauffage
31. | Unité de commande électronique du moteur - dans la boîte à fusibles/relais dans le compartiment moteur
32. | Chauffage du filtre à carburant (diesel) - sous le soubassement de la carrosserie
33. | Module de commande de la pompe à carburant (6 cyl., essence/diesel) - dans le côté droit du coffre à bagages
34. | Module de fusibles/relais, compartiment moteur
35. | Boîtier de fusibles et de relais, tableau de bord derrière le sac marin
36. | Boîtier de fusibles et de relais, coffre à bagages 1- sur le côté droit du coffre à bagages
37. | Boîte à fusibles et à relais, compartiment à bagages 2- sur le côté droit du compartiment à bagages
38. | Capteur d'accélération (latéral) - sous le siège avant
39. | Avertisseur sonore (en haut) - derrière le cache du passage de roue de la roue avant droite
40. | Avertisseur sonore (bas) - derrière le cache du passage de roue de la roue avant droite.
41. | Module de commande du combiné d'instruments
42. | Module de commande d'accès sans clé - derrière le compartiment de chargement
43. | Module de commande d'éclairage - derrière le commutateur d'éclairage - fonctions : Feux antibrouillard, feux de détresse, correcteur de phares, phares, clignotants, feux avant, feux arrière, prise de remorque
44. | Module de commande du commutateur multifonctionnel, fonctions : ABS, toit pliant électrique, sièges chauffants, pare-soleil
45. | Commutateur multifonction Module de commande 1 - derrière le tableau de bord - fonctions : Verrouillage centralisé, vitres électriques, télécommande (Keyless Entry), système de démarrage, verrouillage de la colonne de direction
46. | Module de commande multifonctionnel 2 - derrière le compartiment de chargement Fonctions : Module de gestion de la batterie, verrouillage central, vitres électriques, éclairage intérieur, essuie-glaces/lave-glaces
47. | Module de commande multifonctionnel 3 derrière le compartiment de chargement - fonctions : Rétroviseur intérieur anti-éblouissement automatique, module de commande de la batterie, verrouillage central, lève-vitres électriques, rétroviseurs extérieurs chauffants, éclairage intérieur, direction assistée
48. | Unité de commande multifonctionnelle 4 (moteur à essence 8 cylindres) - dans la boîte à fusibles/relais dans le compartiment moteur - fonctions : Gestion du moteur
49. | Contrôleur multifonction 5 dans la boîte à fusibles/relais dans le coffre à bagages 1 - Fonctions : pompe de lave-phares, dégivrage de la lunette arrière, circuits électriques auxiliaires
50. | Module de commande de l'écran multifonction - Coffre à bagages côté gauche
51. | Module de commande multimédia - fonctions : Système audio. changeur de CD, système de navigation, téléphone, commande vocale
52. | Module de commande système de vision nocturne derrière l'espace de chargement
53. | Capteur de température de l'air ambiant - derrière le pare-chocs
54. | Module de contrôle de stationnement - sous les compartiments à bagages
55. | Capteur de pluie/lumière solaire - en haut au centre du pare-brise
56. | Relais d'essuie-glace arrière (break) - sous le plancher du coffre à bagages
57. | Module de commande électrique du siège avant gauche - sous le siège
58. | Module de commande électrique du siège avant droit - sous le siège
59. | Module de commande électrique de la colonne de direction - sous le volant
60. | Module de commande du toit ouvrant électrique (break) - derrière le coffre à bagages
61. | Module de commande du toit ouvrant électrique (berline) - derrière la garniture de toit
62. | Module de commande électronique SRS - sous la console centrale
63. | Relais du compresseur de la suspension active - sous le plancher du coffre à bagages
64. | Module de commande du châssis (barre stabilisatrice (ACE)) - derrière le garde-boue inférieur.
65. | Module de commande du châssis, correction d'assiette (break) - sous le plancher du compartiment à bagages.
66. | Capteur de hauteur de la carrosserie (arrière gauche) - sur la suspension.
67. | Capteur de hauteur de la carrosserie (avant droit) - sur la suspension.
68. | Capteur de hauteur de la carrosserie (arrière droit) - sur la suspension
69. | Module de commande du commutateur combiné, i-drive
70. | Module de commande du servomoteur d'ouverture/fermeture du hayon (break) - sous le plancher du coffre à bagages
71. | Téléphone
72. | Antenne de téléphone - sous la console centrale
73. | Émetteur-récepteur téléphonique (berline) - côté gauche du compartiment à bagages
74. | Émetteur-récepteur téléphonique (break) - sous le plancher du coffre à bagages
75. | Module de commande du système électrique de la remorque - sous le plancher du coffre à bagages
76. | Module de commande de la boîte de transfert - sous le siège avant
77. | Module de commande électronique de la boîte de vitesses (boîte automatique) - dans la boîte de vitesses
78. | Module de commande électronique de la boîte de vitesses (boîte ASM) - dans le boîtier de fusibles/relais dans le compartiment moteur
79. | Module de commande du système de contrôle de la pression des pneus - sous le plancher du coffre à bagages
80. | Module de commande de la levée des soupapes (8 cyl. essence) - dans la boîte à fusibles/relais du compartiment moteur
81. | Capteur de mouvement latéral - sous le siège avant
