La BMW Série 1 est une gamme de voitures compactes produites depuis 2004, déclinée en quatre variantes de carrosserie : berline à hayon 3 et 5 portes, coupé et cabriolet. Dans cet article, nous examinerons en détail l'affectation des fusibles et des relais de la BMW Série 1 de première génération (codes carrosserie E81/E87 et E82/E88 ; motorisations 116d, 116i, 118d, 118i, 120d, 120i, 123d, 125i, 130i, 135i, Série 1 M Coupé). Années de production : 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Vous trouverez ci-dessous les emplacements, les descriptions et les photos des boîtiers à fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont indiquées en gras.
Tout l'équipement électrique

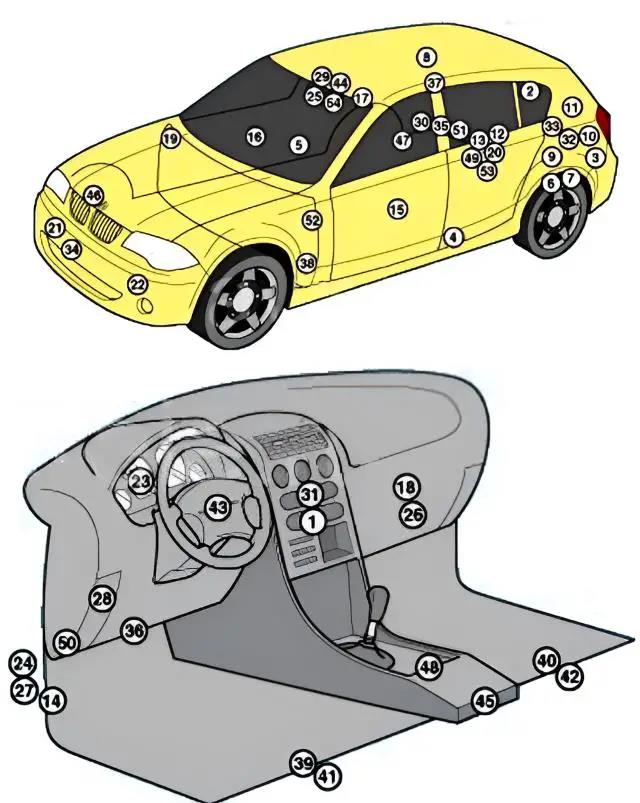

Implantation générale de l'équipement électrique du véhicule.
N° | Composant
1. | Calculateur de climatisation - derrière la commande de chauffage
2. | Module de sélection d'antenne - sous la banquette arrière
3. | Amplificateur d'antenne de téléphonie - côté gauche du coffre
4. | Capteur d'impact latéral, côté conducteur - partie inférieure du montant B (central)
5. | Capteur d'impact latéral, côté passager - partie inférieure du montant B (central)
6. | Capteur d'inclinaison du véhicule (alarme) - intégré à la sirène d'alarme
7. | Sirène d'alarme antivol - derrière le passage de roue arrière gauche
8. | Capteur volumétrique (alarme) - dans le ciel de toit
9. | Calculateur du système audio (DAB) - dans le coffre, sous le plancher
10. | Amplificateur audio - côté gauche du coffre
11. | Filtre antiparasite (système audio) - montant C (arrière)
12. | Batterie - sous le plancher du coffre
13. | Capteur IBS (état de charge de la batterie) - sur la borne négative de la batterie
14. | Prise de diagnostic (OBD)
15. | Module de commande de la porte conducteur
16. | Module de commande de la porte passager
17. | Calculateur de la pompe à carburant (EKP) - derrière le dossier latéral droit de la banquette arrière
18. | Boîtier à fusibles et relais de l'habitacle - derrière la boîte à gants
19. | Boîtier à fusibles et relais, compartiment moteur (sous la baie de pare-brise)
20. | Boîtier de distribution d'alimentation, batterie (relais de préchauffage / distribution électrique) - les fusibles ne se remplacent pas individuellement
21. | Avertisseur sonore 1 - derrière le pare-chocs
22. | Avertisseur sonore 2 - derrière le pare-chocs
23. | Combiné d'instruments
24. | Relais de clignotants et feux de détresse - dans le module de commande multifonction 2
25. | Capteur de luminosité
26. | Module de commande multifonction 1 - intégré au boîtier à fusibles/relais de l'habitacle - fonctions : Climatisation, verrouillage centralisé, lève-vitres électriques, lave-phares, rétroviseurs extérieurs chauffants, buses de lave-glace chauffantes, essuie-glace arrière, store pare-soleil
27. | Module de commande multifonction 2 (FRM) - fonctions : Verrouillage centralisé, lève-vitres électriques, antibrouillards, projecteurs, phares directionnels, correcteur d'assiette, rétroviseurs extérieurs chauffants, clignotants/feux de détresse, éclairage du combiné d'instruments, feux arrière, feux de recul
28. | Module de commande multifonction 3 (CAS) - derrière le tableau de bord - fonctions : Système antivol, verrouillage centralisé, antidémarrage, démarreur, verrouillage électrique de la colonne de direction (ELV)
29. | Module de commande multifonction 4 (FZD) - fonctions : Système antivol, éclairage intérieur, toit ouvrant
30. | Module de commande multifonction 5 - dans le coffre, sous le plancher (côté droit) - fonctions : Verrouillage centralisé et système d'accès/démarrage mains libres
31. | Calculateur multimédia
32. | Calculateur du système de navigation
33. | Récepteur du système de navigation
34. | Capteur de température extérieure
35. | Calculateur d'aide au stationnement (PDC) - dans le coffre, sous le plancher (côté droit)
36. | Haut-parleur d'aide au stationnement avant - sous le tableau de bord
37. | Haut-parleur d'aide au stationnement arrière - côté droit du coffre
38. | Calculateur de direction active (AFS) - derrière le passage de roue avant gauche
39. | Module de réglage du siège conducteur 1 - sous le siège conducteur
40. | Module de réglage du siège passager 2 - sous le siège passager avant
41. | Module de commande des sièges chauffants - sous le siège conducteur
42. | Module de commande des sièges chauffants - sous le siège passager avant
43. | Calculateur de la colonne de direction à réglage électrique
44. | Moteur de toit ouvrant
45. | Calculateur d'airbags (SRS)
46. | Capteur d'assiette (avant droit)
47. | Capteur d'assiette (arrière droit)
48. | Contrôleur multifonction (iDrive)
49. | Calculateur télématique - dans le coffre, sous le plancher
50. | Module Bluetooth - sous le tableau de bord
51. | Module de commande d'attelage - dans le coffre, sous le plancher (côté droit)
52. | Calculateur de boîte de vitesses automatique - sur la boîte de vitesses
53. | Module de commande vocale - dans le coffre, sous le plancher
54. | Capteur de pluie et de luminosité
Dans l'habitacle

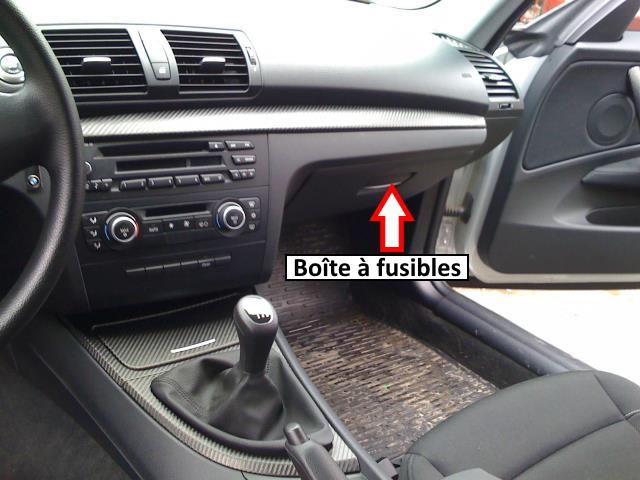

Le boîtier à fusibles se trouve du côté passager, derrière la boîte à gants. Pour y accéder, déverrouillez les fixations et basculez la boîte à gants vers le bas.

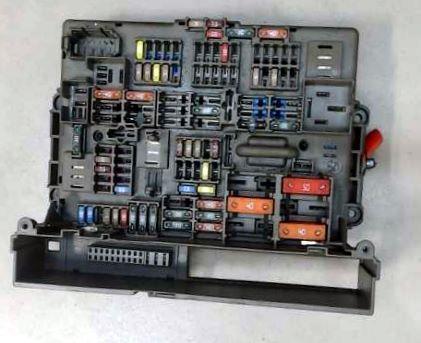

Vue d'ensemble.

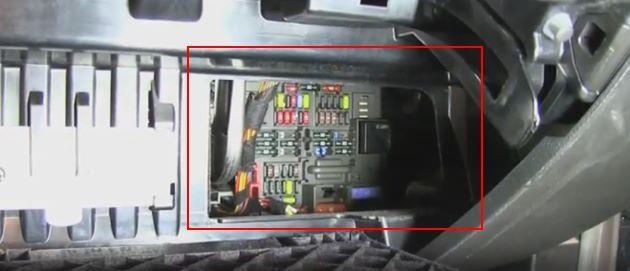

Exemple d'accès.

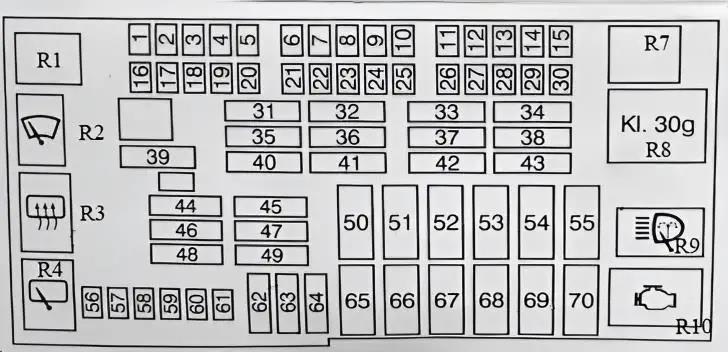

Schéma d'affectation
N° | Affectation | Ampérage
1. | Libre | -
2. | Rétroviseur intérieur électrochrome | 5 A
3. | Libre | -
4. | Module de commande multifonction 3 (CAS) | 5 A
5. | Module de commande multifonction 4 (FZD) | 7,5 A
6. | Non utilisé (jusqu'à 08/05) | -
7. | Libre | -
8. | Système audio, changeur CD | 5 A
9. | Non utilisé | -
10. | Libre | -
11. | Libre | -
12. | Module de commande multifonction | 20 A
13. | Contrôleur iDrive | 5 A
14. | Libre | -
15. | Libre | -
16. | Avertisseur sonore | 15 A
17. | Système de navigation | 5 A
18. | Système audio, changeur CD (jusqu'à 11/04) | 5 A
19. | Système d'alarme, accès sans clé | 7,5 A
20. | Contrôle dynamique de stabilité (DSC) | 5 A
21. | Module de commande de la porte conducteur, rétroviseur extérieur électrique passager | 7,5 A
22. | Libre | -
23. | Système de navigation, tuner TV | 10 A
24. | Libre | -
25. | Libre | -
26. | Calculateur télématique | 10 A
27. | Module de commande de la porte conducteur, téléphonie | 5 A
28. | Module de commande multifonction 4, calculateur d'aide au stationnement (PDC) | 5 A
29. | Sièges avant chauffants | 5 A
30. | Prise 12 V, fusible de l'allume-cigare (BMW Série 1) | 20 A
31. | Contrôle dynamique de stabilité (DSC) (jusqu'à 08/05) | 30 A
32. | Sièges à réglage électrique, sièges avant chauffants | 30 A
33. | Siège passager à réglage électrique | 30 A
34. | Amplificateur audio | 30 A
35. | Calculateur de la pompe à carburant (EKP) (jusqu'à 08/05) | 20 A
36. | Module de commande multifonction 2 (FRM) | 30 A
37. | Libre | -
38. | Non utilisé (jusqu'à 08/05) | -
39. | Moteur d'essuie-glace | 30 A
40. | Système audio (jusqu'à 08/05) | 20 A
41. | Module de commande multifonction 2 (FRM) | 30 A
42. | Actionneur de verrouillage centralisé | 30 A
43. | Pompe de lave-phares | 30 A
44. | Module de commande d'attelage | 30 A
45. | Prise d'attelage (jusqu'à 08/05) | 20 A
46. | Dégivrage de la lunette arrière | 40 A
47. | Non utilisé (jusqu'à 08/05) | -
48. | Essuie-glace et lave-glace de la lunette arrière | 20 A
49. | Siège passager chauffant | 30 A
50. | Libre | -
51. | Module de commande multifonction 3 (CAS) | 5 A
52. | Module de commande multifonction 2 (FRM) | 50 A
53. | Module de commande multifonction 2 (FRM) | 50 A
54. | Calculateur de gestion moteur | 60 A
55. | Libre | -
56. | Verrouillage centralisé | 15 A
57. | Verrouillage centralisé | 15 A
58. | Prise de diagnostic (OBD), combiné d'instruments | 7,5 A
59. | Module de commande de la colonne de direction | 5 A
60. | Climatisation | 7,5 A
61. | Éclairage du coffre et de la boîte à gants, affichage multifonction | 10 A
62. | Lève-vitres électriques | 30 A
63. | Module de commande multifonction | 30 A
64. | Lève-vitres électriques | 30 A
65. | Contrôle dynamique de stabilité (DSC) | 40 A
66. | Réchauffeur de filtre à carburant (diesel) | 50 A
67. | Pulseur d'air de chauffage/climatisation | 50 A
68. | Libre | -
69. | Motoventilateur de refroidissement | 50 A
70. | Pompe à air secondaire (selon équipement) | 50 A
R1. | Relais d'essuie-glace avant (vitesse 2 - intégré au boîtier)
R2. | Relais d'essuie-glace avant (vitesse 1)
R3. | Relais d'essuie-glace arrière
R4. | Relais d'essuie-glace arrière
R5. | Relais de pompe à carburant (intégré au boîtier) - selon équipement
R6. | Relais d'alimentation (borne 30g / délestage - intégré au boîtier) - selon équipement
R7. | Relais principal d'allumage (intégré au boîtier) - selon équipement
R8. | Relais de contact (borne 15)
R9. | Relais de pompe de lave-phares
R10. | Relais de pompe à air secondaire
Dans l'habitacle, le boîtier à fusibles est souvent à l'origine de pannes liées à une conduite urbaine intensive et à des stationnements fréquents. Les lève-vitres électriques sont particulièrement vulnérables aux sollicitations répétées (péages, parkings). Une chute de tension dans ce circuit peut entraîner le blocage direct des mécanismes ; pour rétablir le fonctionnement du système, il est impératif de vérifier les fusibles 62 et 64 (30 A). De plus, le système de verrouillage centralisé subit une usure électrique prématurée en ville. Une défaillance empêchant le verrouillage des portes nécessite le contrôle immédiat des fusibles 56 et 57 (15 A). Notez également que les capteurs d'aide au stationnement sont très sollicités dans les espaces restreints. Si le module de stationnement cesse d'émettre des alertes sonores, le fusible 28 (5 A) doit être contrôlé. Par ailleurs, les chocs ou le rabattement manuel forcé des rétroviseurs extérieurs provoquent souvent une surcharge des modules de commande de porte, nécessitant une inspection détaillée des fusibles 21 et 27.
Vidéo explicative sur l'accès au boîtier de distribution.

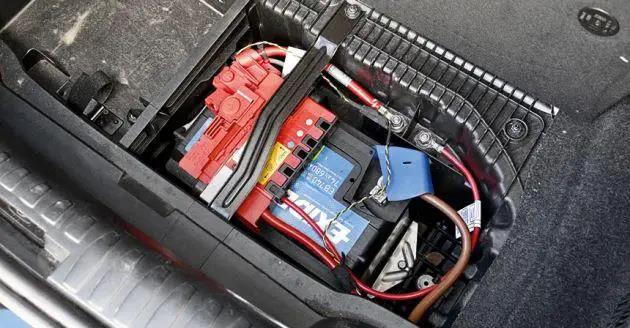

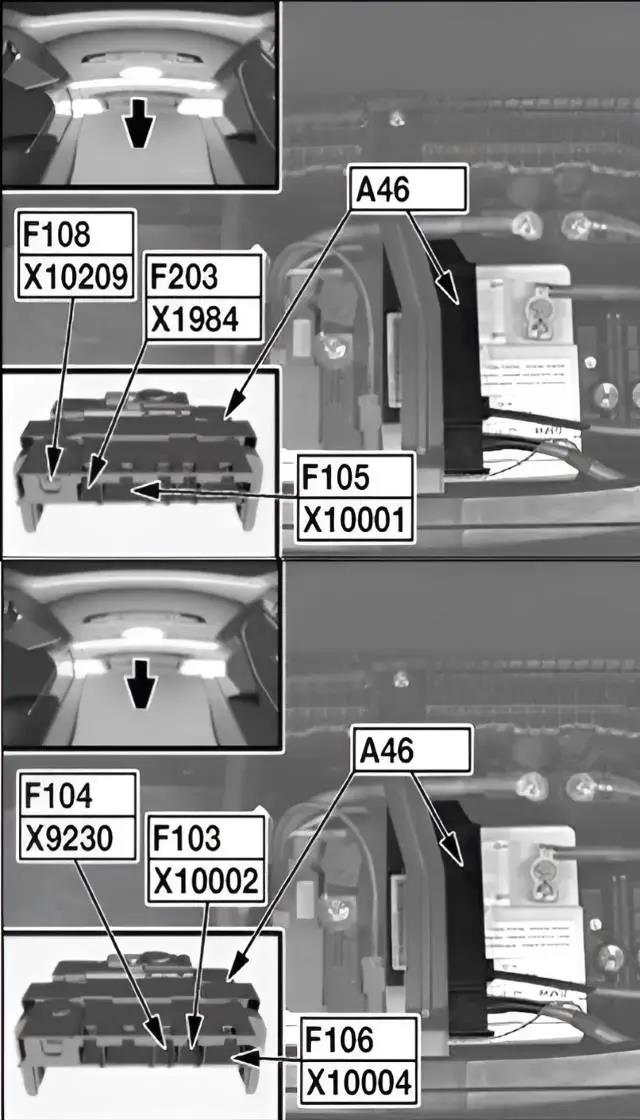

Dans le coffre à bagages
Il se trouve sous ou derrière la garniture du coffre, à proximité de la batterie.
Schéma d'affectation
N° | Affectation | Ampérage
F103. | Libre | -
F104. | Capteur IBS (état de charge de la batterie) | -
F105. | Direction assistée électrique (EPS) | 100 A
F106. | Chauffage d'appoint électrique (PTC) | 100 A
F108. | Boîtier de distribution d'alimentation principal | 250 A
F203. | Borne de démarrage par câble / Relais principal DDE | 100 A
Dans le compartiment moteur

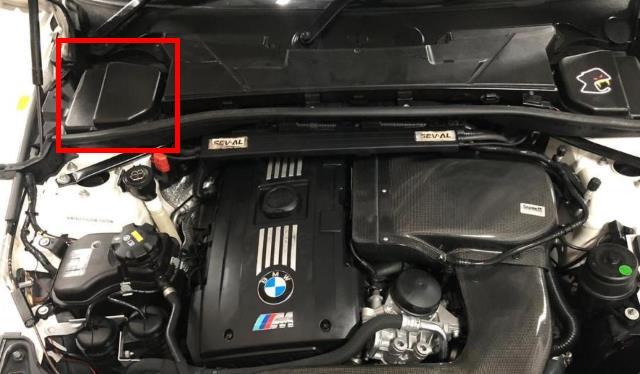

Il est situé sous la baie de pare-brise (côté conducteur), derrière un cache de protection. L'affectation dépend de la motorisation.
Schémas d'affectation des fusibles
N° | Affectation | Ampérage

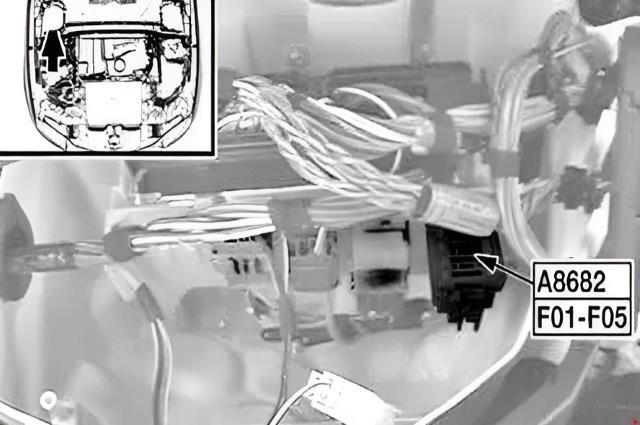

Moteur M47/TU2 (118d, 120d)
F01. | Électrovanne de régulation de la pression de suralimentation, capteur d'arbre à cames (effet Hall), régulateur de pression de la rampe d'injection (Common Rail) | 20 A
F02. | Électrovanne EGR, réchauffeur de reniflard (ventilation du carter), actionneur de volets de turbulence (Swirl flaps), sonde lambda, boîtier de préchauffage, capteur de niveau d'huile | 20 A
F03. | Alimentation de puissance (B+) - Calculateur de gestion moteur DDE | 30 A
F04. | Boîtier de commande du motoventilateur de refroidissement | 10 A
F05. | Libre | -

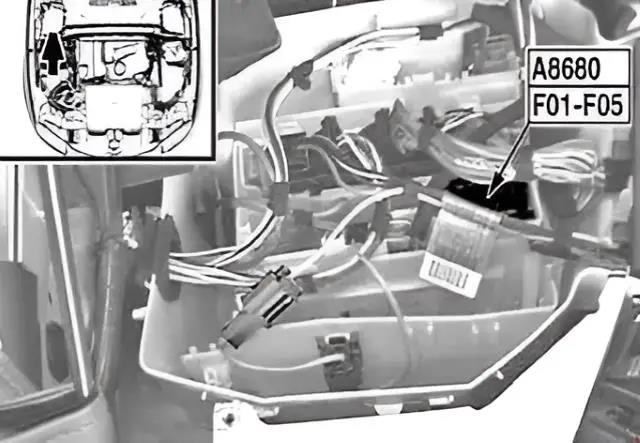

Moteur N45 (116i)
F01. | Débitmètre d'air massique, électrovanne de purge canister, capteur de niveau d'huile, électrovanne de pompe d'aspiration | 30 A
F02. | Sondes lambda | 30 A
F03. | Injecteurs, capteur de vilebrequin, capteurs d'arbre à cames, ventilateur du boîtier électronique, relais de pompe à carburant | 20 A
F04. | Électrovannes VANOS, calculateur de gestion moteur (DME) | 30 A
F05. | Relais de borne 15 (contact mis) | 30 A

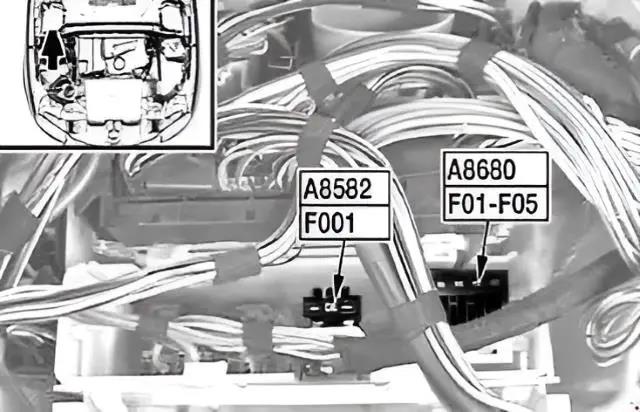

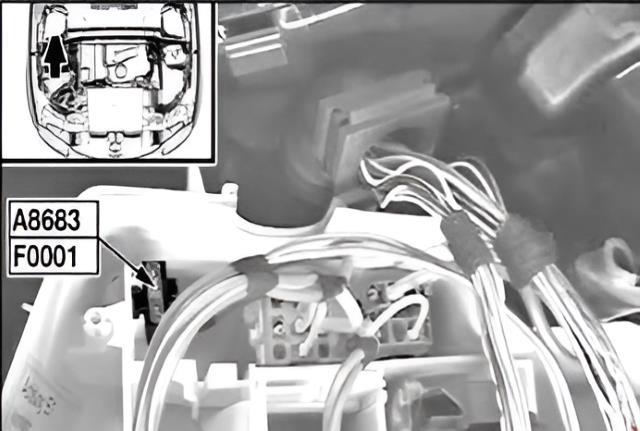

Moteur N46 (118i, 120i)
F01. | Injecteurs | 20 A
F02. | Électrovannes VANOS, capteur de position d'arbre à cames, thermostat cartographique | 20 A
F03. | Calculateur de gestion moteur (DME), débitmètre d'air massique, capteur de niveau d'huile, capteur de vilebrequin, électrovanne de purge canister, réchauffeur de reniflard (ventilation du carter) | 30 A
F04. | Boîtier de commande du motoventilateur de refroidissement | 10 A
F05. | Sondes lambda | 30 A
F001. | Relais de borne 15 (contact mis) | 10 A
F0001. | Relais Valvetronic (système de levée variable des soupapes) | 40 A

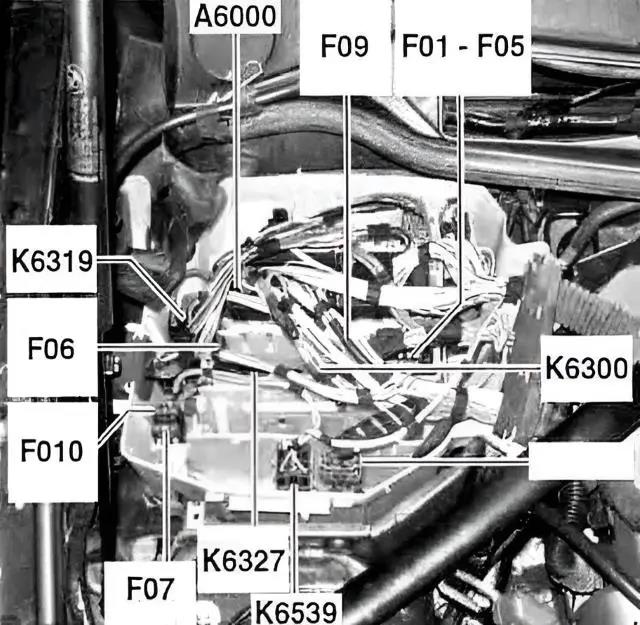

Moteur N52 (125i, 130i)
F01. | Condensateur antiparasite des bobines d'allumage | 30 A
F02. | Thermostat cartographique du circuit de refroidissement, pompe à eau électrique, capteurs de position d'arbre à cames (admission/échappement), électrovannes VANOS | 30 A
F03. | Calculateur de gestion moteur (DME), électrovanne de purge canister, débitmètre d'air massique, capteur de niveau et de qualité d'huile (OZS), capteur de vilebrequin | 20 A
F04. | Réchauffeur de reniflard (ventilation du carter), sondes lambda | 30 A
F05. | Relais d'injecteurs | 30 A
F06. | Capteur EAC (revêtement du radiateur), boîtier de commande du motoventilateur, électrovanne de volet d'échappement, module de diagnostic des fuites du réservoir (DMTL), boîtier de distribution (K6304), débitmètre d'air massique | 10 A
F07. | Relais Valvetronic (VVT) | 40 A
F09. | Pompe à eau électrique | 30 A
F010. | Relais de réchauffeur de reniflard, bobines d'allumage | 5 A
A6000. | Calculateur de gestion moteur (DME) | -
A6300. | Relais principal DDE | -
A6319. | Relais Valvetronic (VVT) | -
A6327. | Relais d'injecteurs | -
A6539. | Relais de réchauffeur de reniflard (ventilation du carter) | -

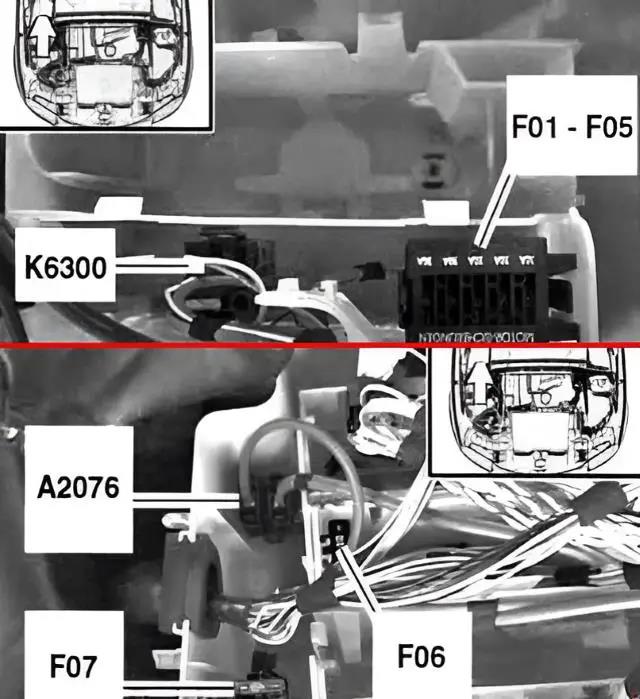

Moteur N54 (135i)
F01. | Bobines d'allumage, condensateur antiparasite des bobines d'allumage | 30 A
F02. | Calculateur de gestion moteur (DME), pompe à eau électrique, thermostat cartographique, capteurs de position d'arbre à cames (admission/échappement), électrovannes VANOS, électrovannes de régulation de suralimentation (Wastegate) | 30 A
F03. | Capteur de vilebrequin, électrovanne de purge canister, capteur de niveau et de qualité d'huile (OZS), électrovanne de régulation du débit (pompe haute pression) | 20 A
F04. | Réchauffeur de reniflard, sondes lambda | 30 A
F05. | Libre | -
F06. | Boîtier de commande du motoventilateur, électrovanne de volet d'échappement, module de diagnostic des fuites du réservoir (DMTL - version US) | 10 A
F07. | Pompe à eau électrique | 40 A
K6300. | Relais principal DDE | -
A2076. | Alimentation de puissance (B+) | -
