Schéma de la boîte à fusibles Audi A8 (D4), 2009

Table des matières :

Dans le coffre à bagages
Dans l'habitacle
Dans le compartiment moteur

L'Audi A8 est une berline de luxe (segment F) produite par Audi AG à Neckarsulm, en Allemagne, pour succéder à l'Audi V8. La présentation officielle de cette 3e génération a eu lieu en décembre 2009 à Miami lors du salon Design Miami. En septembre 2013, le véhicule a bénéficié d'un restylage. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais de l'Audi A8 D4 / S8 D4 (troisième génération ; code carrosserie 4H ; plateforme MLB) pour les motorisations suivantes : 2.0 TFSI hybride, 3.0 TDI, 3.0 TFSI, 4.0 FSI, 4.2 FSI, 4.2 TDI, 6.3 W12. Années de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Vous trouverez ci-dessous les emplacements, les affectations et les illustrations des différents porte-fusibles. Les circuits liés à l'« « Allume-cigare » » et au « « Démarreur » » sont mis en évidence en gras.

Dans le coffre à bagages

Cet emplacement abrite la boîte à fusibles principale ainsi qu'un répartiteur électrique secondaire dédié à la protection des circuits électriques du véhicule.

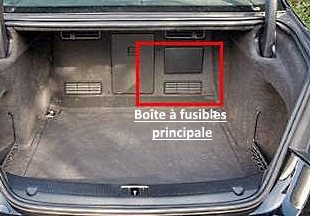

Boîte à fusibles principale

Elle est située derrière le cache en plastique.

Exemple d'accès au boîtier.

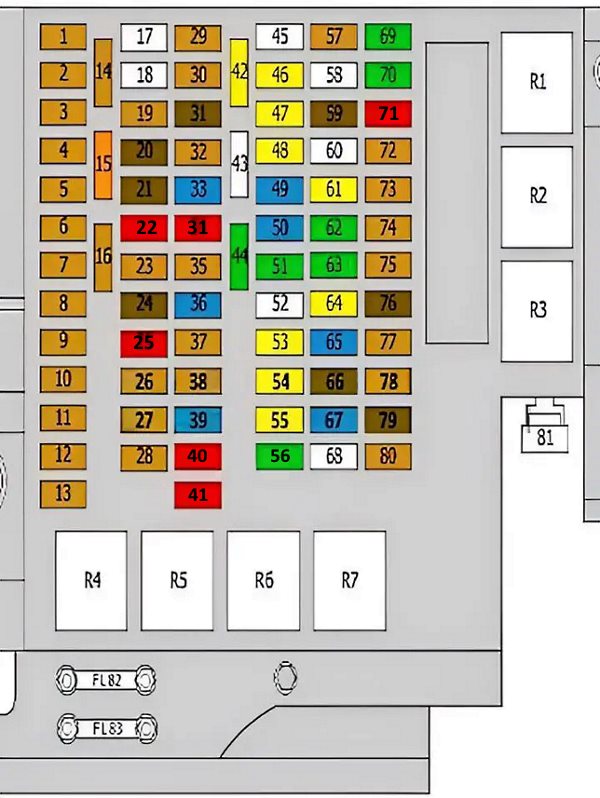

Schéma d'implantation

N° | Affectation | Ampérage
1. | Commutateur TCS / ESP, correcteur de portée des phares, calculateur de puissance, prise de diagnostic OBD (16 broches) | 5 A
2. | Passerelle de diagnostic (Gateway) du bus de données | 5 A
3. | Calculateur de suspension pneumatique adaptative | 5 A
4. | Calculateur d'aide au stationnement | 5 A
5. | Calculateur d'électronique de colonne de direction | 5 A
6. | Calculateur électronique multifonction | 5 A
7. | Calculateur d'airbag, témoin de désactivation de l'airbag passager, module de détection d'occupation du siège passager | 5 A
8. | Calculateur d'ouverture de porte de garage (HomeLink), calculateur de vision nocturne, calculateur de qualité de l'air, gicleurs de lave-glace dégivrants, calculateur de transmission intégrale | 5 A
9. | Calculateur de frein de stationnement électromécanique | 5 A
10. | Calculateur de détection de remorque, réfrigérateur, calculateur de chauffage des sièges, rétroviseur intérieur électrochrome | 5 A
11. | Calculateur de direction dynamique | 5 A
12. | Calculateur de levier de sélection de vitesses | 5 A
13. | Calculateur d'assistant de changement de voie (Audi Side Assist) | 5 A
14. | Calculateur moteur | 5 A
15. | Relais de démarreur | 40 A
16. | Calculateur de correcteur d'assiette et module de puissance du phare gauche | 5 A / 10 A
17. | Calculateur de prétensionneur de ceinture (gauche) | 25 A
18. | Calculateur de prétensionneur de ceinture (droit) | 25 A
19. | Calculateur moteur | 5 A
20. | Régulateur de tension | 7,5 A
21. | Calculateur de caméra | 7,5 A
22. | Module de puissance du phare droit | 10 A
23. | Calculateur d'ABS, compresseur de climatisation | 5 A
24. | Chauffage du carter moteur, relais d'arrêt d'urgence, régulateur de tension, calculateur de suspension du moteur, calculateur de générateur de son | 7,5 A
25. | Régulateur de vitesse adaptatif (ACC), batterie | 10 A
26. | Calculateur de boîte de vitesses automatique, passerelle de bus CAN | 5 A
27. | Capteur de qualité de l'air, capteur de pression et de température du fluide frigorigène, capteur d'humidité | 5 A
28. | Équipements optionnels | 5 A
29. | Frein de stationnement électromécanique | 5 A
30. | Réserve | 5 A
31. | Calculateur de porte arrière droite | 7,5 A
32. | Système de diagnostic de fuite de réservoir, capteur de pression du réservoir de carburant, téléphone | 5 A
33. | Calculateur de climatisation (Climatronic) | 15 A
34. | Calculateur de climatisation | 10 A
35. | Passerelle de diagnostic du bus de données | 5 A
36. | Réfrigérateur | 15 A
37. | Interface pour fonctions spéciales | 5 A
38. | Adaptateur de téléphone, combiné Bluetooth | 5 A
39. | Calculateur de suspension du moteur | 15 A
40. | Calculateur de levier de vitesses | 10 A
41. | Calculateur de centrale confort | 10 A
42. | Calculateur de centrale confort | 20 A
43. | Calculateur de pompe à carburant | 25 A
44. | Calculateur de frein de stationnement | 30 A
45. | Emplacement vide
46. | Prise 12 V | 20 A
47. | Allume-cigare arrière, prises 12 V additionnelles | 20 A
48. | Allume-cigare avant, convertisseur AC/DC avec prise 230 V | 20 A
49. | Calculateur de suspension pneumatique adaptative | 15 A
50. | Onduleur / Convertisseur 12 V - 230 V | 15 A
51. | Calculateur de frein de stationnement | 30 A
52. | Calculateur de chauffage des sièges, module de climatisation, commande des sièges arrière chauffants | 25 A
53. | Calculateur de centrale confort | 20 A
54. | Calculateur de soufflante de climatisation | 20 A
55. | Calculateur de centrale confort | 20 A
56. | Réserve | 30 A
57. | Réglage des sièges arrière, récepteur de télécommande de réglage des sièges | 5 A
58. | Relais de motoventilateur de refroidissement | 35 A
59. | Réglage de siège | 7,5 A
60. | Calculateur de détection de remorque, prise de remorque | 25 A / 30 A
61. | Calculateur de détection de remorque, prise de remorque | 20 A / 25 A
62. | Réglage de siège | 30 A
63. | Réglage de siège | 30 A
64. | Calculateur de détection de remorque, prise de remorque | 20 A / 25 A
65. | Calculateur de détection de remorque, prise de remorque | 15 A
66. | Réglage de siège | 7,5 A
67. | Batterie (système hybride / auxiliaire) | 15 A
68. | Emplacement vide
69. | Calculateur du système audio, régulateur de tension | 30 A
70. | Calculateur du système audio | 30 A
71. | Calculateur multimédia (MMI), régulateur de tension, calculateur d'affichage d'informations, écran central | 10 A
72. | Calculateur de contrôle de la pression des pneus (TPMS) | 5 A
73. | Calculateur de caméra de recul, rétroviseur intérieur électrochrome | 5 A
74. | Lecteur DVD | 5 A
75. | Tuner TV | 5 A
76. | Calculateur d'affichage d'informations | 7,5 A
77. | Panneau de commande de la console centrale, horloge analogique | 5 A
78. | Calculateur d'information du véhicule | 5 A
79. | Autoradio / Unité principale | 7,5 A
80. | Téléphone, lecteur de carte SIM/puce, calculateur de caméra de recul | 5 A
81. | Emplacement vide
82. | Réserve | 80 A
83. | Réserve | 110 A
84. | Dégivrage de la lunette arrière | 40 A
85. | Calculateur de correction d'assiette (suspension) | 40 A
86. | Commutateur du système Start & Stop | 40 A
87. | Réglage du siège passager | 15 A
R1. | Relais de compresseur de suspension pneumatique adaptative
R2. | Relais de dégivrage de la lunette arrière
R3. | Relais de motoventilateur de refroidissement, alimentation rétroviseur électrochrome
R4. | Relais de pompe à carburant
R5. | Relais de démarreur
R6. | Relais d'alimentation de la borne 15 (contact)
R7. | Support de relais

Une défaillance de la pompe à carburant est généralement liée au fusible 43 (25 A) ou au relais R4, ce qui entraîne l'arrêt immédiat du moteur. Par ailleurs, la stagnation d'humidité dans l'aile arrière peut oxyder les contacts du fusible 84 (40 A), empêchant le dégivrage de la lunette arrière et altérant la visibilité lors des périodes hivernales.

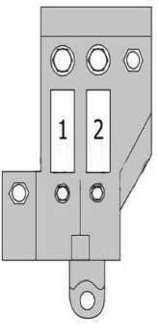

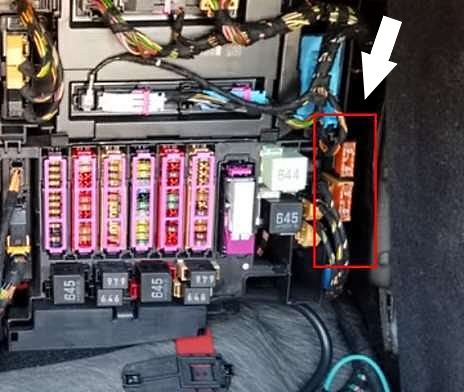

Panneau de fusibles supplémentaire

Il est situé sur le côté droit du boîtier principal.

Schéma d'implantation

Dans l'habitacle

Cet espace comprend deux boîtiers dédiés à la protection des circuits électriques du véhicule.

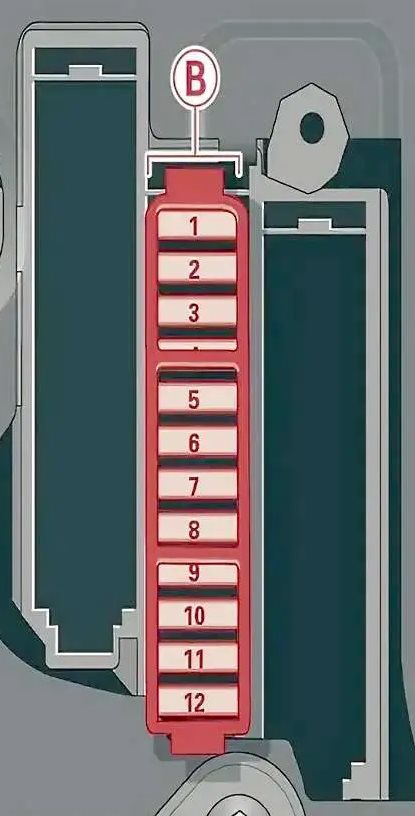

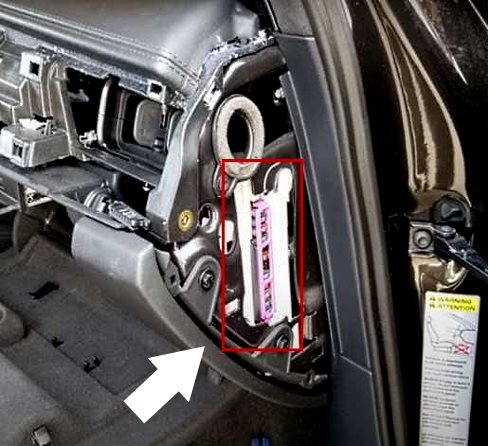

Boîte à fusibles n° 1

Il est situé sur le côté latéral du tableau de bord, côté passager.

Schéma d'implantation

N° | Affectation | Ampérage
1. | Système d'alarme antivol | 5 A
2. | Calculateur de boîte de vitesses | 15 A
3. | Soufflante de climatisation avant | 40 A
4. | Alimentation du calculateur moteur | 35 A
5. | Emplacement vide
6. | Calculateur moteur | 5 A
7. | Calculateur de porte avant droite | 7,5 A
8. | Lève-vitre passager | 30 A
9. | Calculateur d'ESC (correcteur électronique de trajectoire) | 10 A
10. | Calculateur d'ESC (correcteur électronique de trajectoire) | 25 A
11. | Lève-vitre arrière droit | 30 A
12. | Siège passager (fonctions pneumatiques) | 15 A

Une panne intermittente de la ventilation habitacle provient souvent du fusible 3 (40 A), ce qui altère le confort thermique. Par ailleurs, tout dysfonctionnement du système ESC lié aux fusibles 9 ou 10 peut signaler une baisse de tension critique, entraînant le passage automatique du véhicule en mode de protection de la batterie.

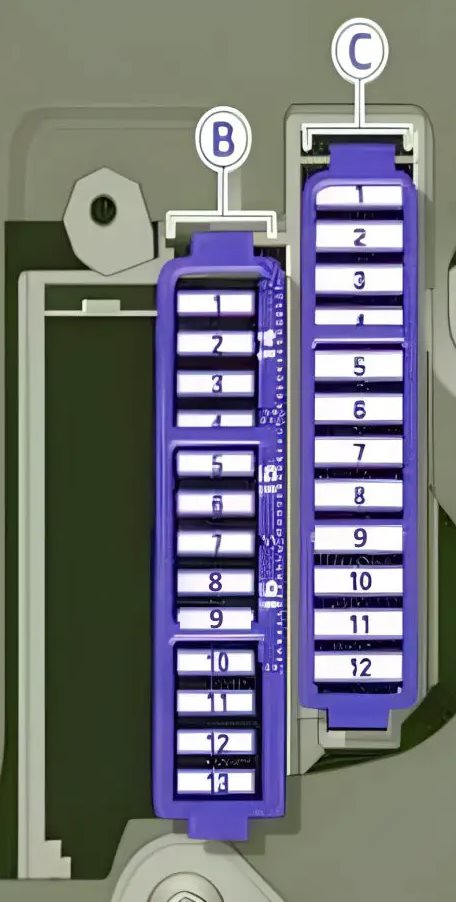

Boîte à fusibles n° 2

Il est situé sur le côté latéral du tableau de bord, côté conducteur.

Schéma d'implantation

N° | Affectation | Ampérage

Panneau B
1. | Commutateur d'éclairage / phares | 5 A
2. | Transpondeur de clé (démarrage d'urgence) | 5 A
3. | Calculateur de porte arrière gauche | 7,5 A
5. | Avertisseur sonore | 15 A
6. | Éclairage interior (plafonnier) | 7,5 A
8. | Commodo de colonne de direction, chauffage du volant, volant multifonction | 10 A / 5 A
10. | Réglage électrique de la colonne de direction | 5 A
11. | Calculateur de porte conducteur | 7,5 A
12. | Prise de diagnostic, capteur de pluie et de luminosité | 10 A
14. | Réglage électrique de la colonne de direction | 25 A
15. | Direction assistée, compresseur de climatisation | 20 A
16. | Servomoteur d'assistance au freinage | 15 A

Panneau C
1. | Chauffage des sièges avant | 30 A
2. | Essuie-glaces avant | 30 A
3. | Éclairage extérieur avant (bloc optique gauche/droit) | 30 A
4. | Toit ouvrant | 20 A
5. | Lève-vitre conducteur | 30 A
6. | Siège conducteur (fonctions pneumatiques) | 15 A
7. | Toit ouvrant panoramique | 20 A
8. | Direction dynamique | 35 A
9. | Éclairage extérieur avant | 30 A
10. | Lave-glace et lave-phares | 35 A
11. | Lève-vitre arrière gauche | 30 A
12. | Toit ouvrant panoramique | 40 A

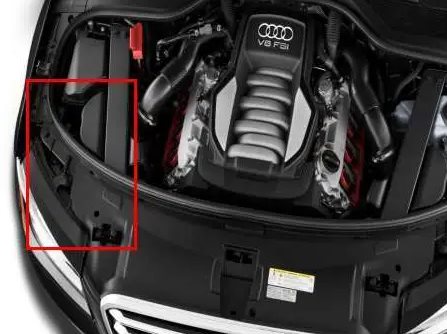

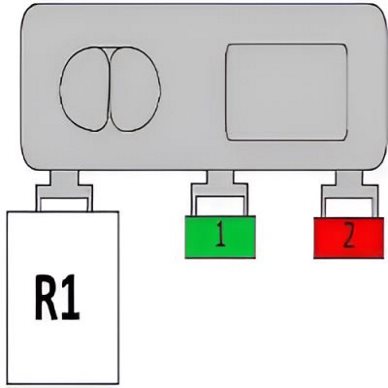

Dans le compartiment moteur

Le compartiment moteur abrite également deux unités de protection des circuits électriques.

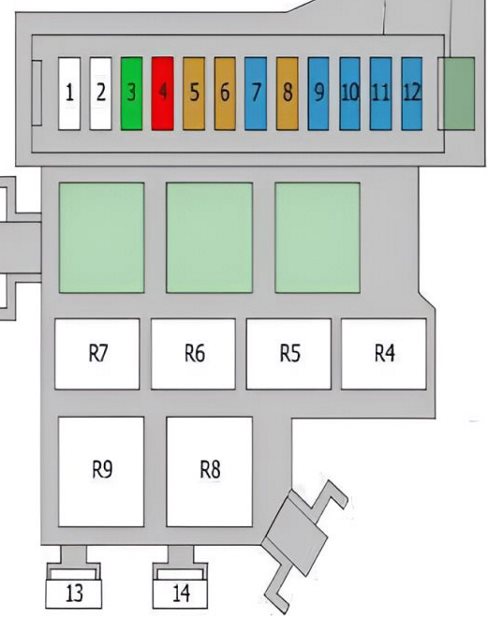

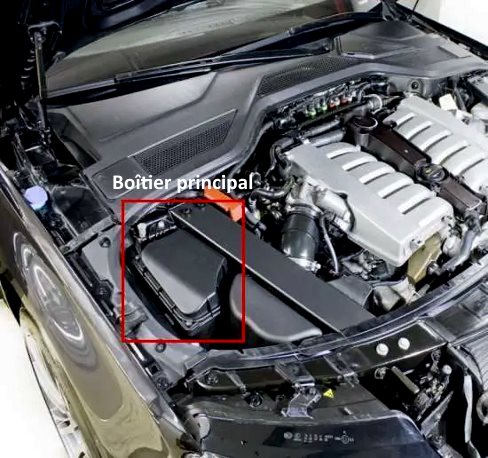

Boîtier principal

Il est situé sur le côté droit (dans le sens de la marche), derrière le cache de protection.

Schéma d'implantation

N° | Affectation | Ampérage
1. | Débitmètre de masse d'air | 5 A
2. | Emplacement vide
3. | Emplacement vide
4. | Calculateur moteur 1, calculateur moteur 2 | 15 A
5. | Commande du motoventilateur de refroidissement, commande de la pompe à carburant, relais de pompe à carburant | 5 A
6. | Contacteur de feux stop | 5 A
7. | Calculateur de préchauffage, support moteur électrohydraulique gauche, électrovannes de support de boîte de vitesses, vanne de refroidissement d'huile de boîte de vitesses | 10 A
8. | Capteur de niveau et de température d'huile | 5 A
9. | Électrovannes de support de boîte de vitesses, régulateur de pression de carburant, vanne de dosage de carburant | 10 A
10. | Sondes lambda | 15 A
11. | Boîtier de préchauffage, support moteur électrohydraulique droit, vanne de refroidissement EGR, vanne de régulation de pression d'huile, vanne de dérivation du liquide de refroidissement, électrovannes de support de boîte de vitesses | 15 A
12. | Pompe de refroidissement EGR, pompe de circulation du liquide de refroidissement | 15 A
13. | Bougies de préchauffage | 80 A
14. | Bougies de préchauffage | 50 A
R8. | Relais de bougies de préchauffage
R9. | Relais de calculateur de préchauffage
