Fusibles et relais Audi A8 (D3), 2002 - 2009

Auteur : Till Hartmann

L'Audi A8 est une berline haut de gamme fabriquée par Audi AG à Neckarsulm, en Allemagne, succédant au modèle V8. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais de l'Audi A8 D3 (deuxième génération ; code carrosserie 4E). Années de production : 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.


Vous trouverez ici l'emplacement, la description et les illustrations des porte-fusibles. Les termes « Allume-cigare » et « Démarreur » sont mis en évidence en gras.

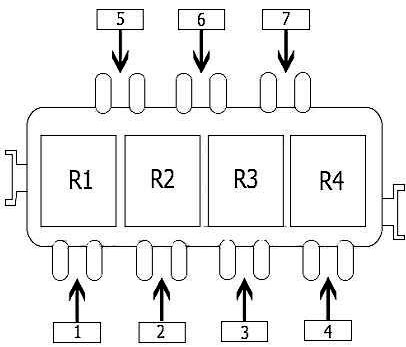

Dans le compartiment moteur

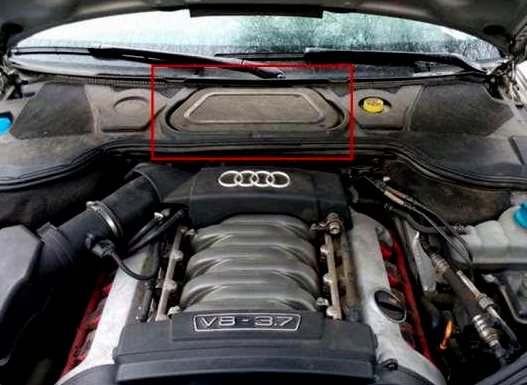

Il est situé au centre du compartiment moteur, derrière le cache de protection.

Schéma


N° | Description | Intensité
1. | Vide
2. | Pompe à air secondaire ou bougies de préchauffage | 50A / 60A / 80A
3. | Pompe à air secondaire ou bougies de préchauffage | 50A / 60A / 80A
4-7. | Vide
R1. | Relais de bougies de préchauffage, relais de pompe à air secondaire
R2. | Relais de bougies de préchauffage, relais principal, relais de pompe à air secondaire
R3. | Relais de bougies de préchauffage, relais de pompe à air secondaire, relais principal
R4. | Vide

Dans l'habitacle

L'habitacle comprend deux boîtes à fusibles et deux boîtes à relais.

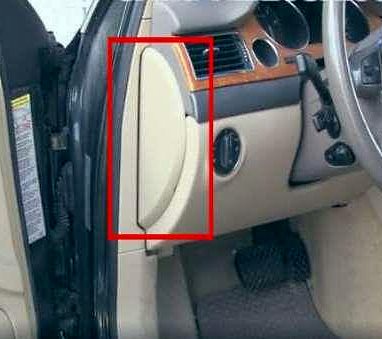

Boîte à fusibles n° 1

Elle est située du côté conducteur, sur le côté du tableau de bord, derrière le cache plastique.


Vue d'ensemble.

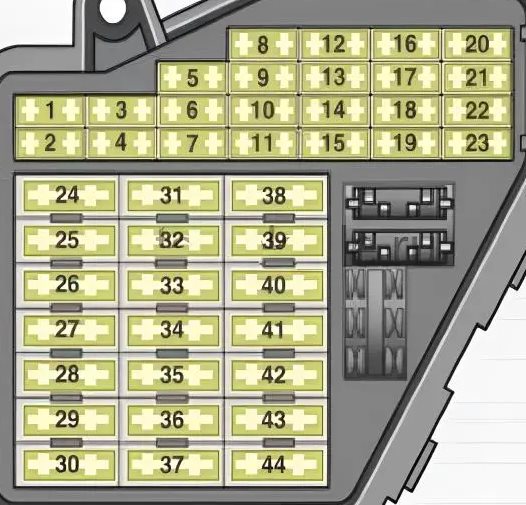

Schéma


N° | Intensité | Affectation
1. | 5A | Commande de porte de garage (HomeLink)
2. | 5A | Aide au stationnement (Audi Parking System)
3. | 5A | Aide au stationnement (Audi Parking System)
4. | 10A | Correcteur automatique de portée des phares
5. | 5A | Combiné d'instruments
6. | 10A | Calculateur de colonne de direction
7. | 5A | Prise de diagnostic
8. | 5A | Prise de diagnostic
9. | 5A | Contrôle électronique de trajectoire (ESP)
10. | 5A | Combiné d'instruments
11. | Vide
12. | 5A | Contacteur de feux stop
13. | 10A | Téléphone
14. | Vide
15. | 5A | Calculateur d'identification du conducteur
16. | Vide
17. | 5A | Régulateur de vitesse adaptatif (ACC)
18. | 5A | Gicleurs de lave-glace dégivrants
19. | Vide
20. | 5A | Système de contrôle de la pression des pneus (TPMS)
21. | Vide
22. | 5A | Contacteur de feux stop
23. | 15A | Tuner TV
24. | 15A | Avertisseur sonore
25. | 40A | Essuie-glace
26. | Vide
27. | 25A | Contrôle électronique de trajectoire (ESP)
28. | Vide
29. | 10A | Commutateur d'éclairage
30. | Vide
31. | 30A | Calculateur de réseau de bord, éclairage avant droit
32. | Vide
33. | 25A | Chauffage d'appoint de l'habitacle arrière gauche
34-37. | Vide
38. | 30A | Calculateur de réseau de bord, éclairage avant gauche
39. | 7.5A | Calculateur de porte avant gauche
40. | 25A | Réglage de la colonne de direction
41. | 7.5A | Calculateur de porte arrière gauche
42. | 25A | Calculateur d'autorisation d'accès et de démarrage
43. | Vide
44. | Vide

Boîte à fusibles n° 2

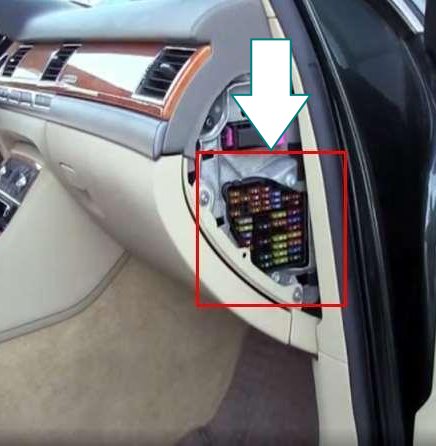

Elle se trouve du côté passager, sur le côté du tableau de bord, derrière le cache plastique.

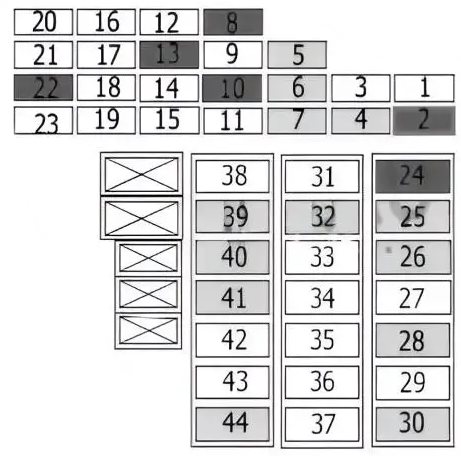

Schéma


N° | Intensité | Affectation
1. | 5A | Frein de stationnement électromécanique
2. | 10A | Climatisation
3. | 5A | Levier de sélection, verrouillage P/N
4. | 15A | Boîte de vitesses automatique (Multitronic)
5. | 15A | Gestion moteur
6. | 15A | Sondes lambda
7. | 15A / 10A | Sondes lambda / électrovanne haute pression
8. | 10A | Gestion moteur, pompe à eau d'appoint
9. | 5A | Climatisation, commandes du tableau de bord
10. | 10A | Suspension pneumatique adaptative (Adaptive Air Suspension)
11. | 5A | Capteur de pluie et de luminosité
12. | 5A | Unité d'affichage et de commande avant (MMI)
13. | 10A | Électronique de plafonnier
14. | 5A | Lecteur multimédia avant (CD/DVD)
15. | 5A | Calculateur de gestion d'énergie de la batterie
16. | 5A | Chauffage du reniflard de carter
17. | 5A | Gestion électronique du ventilateur
18. | Vide
19. | 5A | Débitmètre d'air massique (moteur diesel)
20. | 5A | Sièges ventilés
21. | 5A / 15A | Gestion moteur (essence / diesel)
22. | 10A | Refroidissement du carburant
23. | 5A | Frein de stationnement électromécanique
24. | 10A | Calculateur de réseau de bord 2
25. | 15A | Boîte de vitesses automatique
26. | 10A | Pompe à eau, vannes de climatisation, commande de climatisation arrière
27. | 20A | Commande de toit ouvrant / entrebâillant
28. | 5A | Calculateur moteur
29. | 15A | Injecteurs
30. | 30A | Bobines d'allumage
31. | 20A / 40A | Pompe à carburant droite / calculateur de pompe à carburant (essence)
32. | 5A / 10A | Boîte de vitesses automatique / Multitronic
33. | 25A | Chauffage d'appoint de l'espace aux jambes arrière droit
34. | 20A | Chauffage et ventilation des sièges arrière
35. | 20A | Chauffage et ventilation des sièges avant
36. | 20A | Allume-cigare avant
37. | 20A / 30A | Allume-cigare et prises 12V arrière
38. | 20A | Ventilateur de radiateur d'appoint
39. | 7.5A | Calculateur de porte avant droite
40. | 15A | Servofrein
41. | 7,5A | Calculateur de porte arrière droite
42. | 20A | Chauffage stationnaire / d'appoint
43. | 30A | Lave-phares
44. | 30A | Soufflante de chauffage

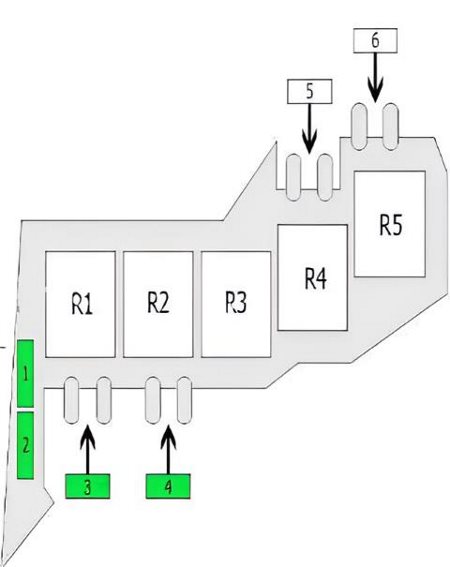

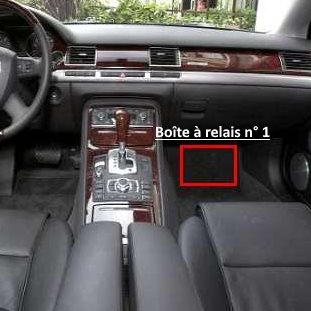

Boîte à relais n° 1

Elle est située derrière la garniture, dans la zone des pieds du passager.

Schéma


N° | Description | Intensité
R1. | Relais de ventilateur de liquide de refroidissement, relais de pompe de refroidissement de carburant, servofrein, pompe de liquide de refroidissement d'appoint, relais de pompe de circulation
R2. | Relais de démarreur
R3. | Relais de démarreur
R4. | Relais de pompe à carburant ou relais d'alimentation électrique
R5. | Relais de lave-phares
1. | Lève-vitre avant droit ou libre | 30A
2. | Réglage de siège | 30A
3. | Soufflante ou lève-vitre avant droit ou libre | 30A
4. | Réglage de siège | 30A
5-6. | Vide

Boîte à relais n° 2

Elle est située derrière le cache de protection, du côté conducteur.

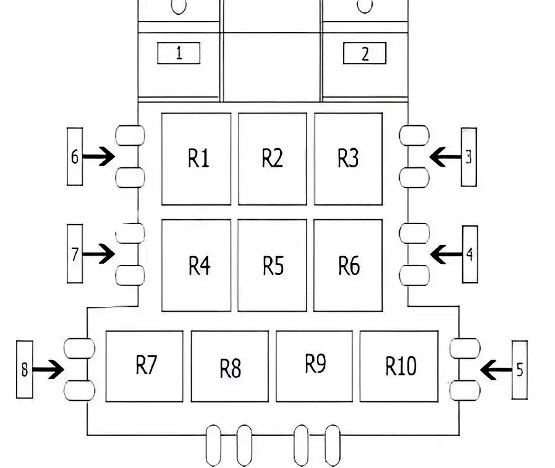

Schéma


N° | Description | Intensité
1. | Calculateur ABS | 60A
2. | Contrôle électronique de trajectoire (ESP) | 40A
3. | Lève-vitres électriques | 30A / 40A
4. | Réglage de siège | 30A
5. | Réglage de siège | 30A
6. | Vide
7. | Vide
8. | Vide
R1. | Relais de compresseur de suspension pneumatique
R2. | Relais d'avertisseur sonore
R3. | Relais d'alimentation (Borne 15)
R4. | Relais de chauffage des gicleurs de lave-glace
R5. | Calculateur de système de sécurité (taxi)
R6. | Relais d'alimentation (Borne 75)
R7-R10. | Vide

Dans le coffre

Le coffre contient deux blocs de fusibles.

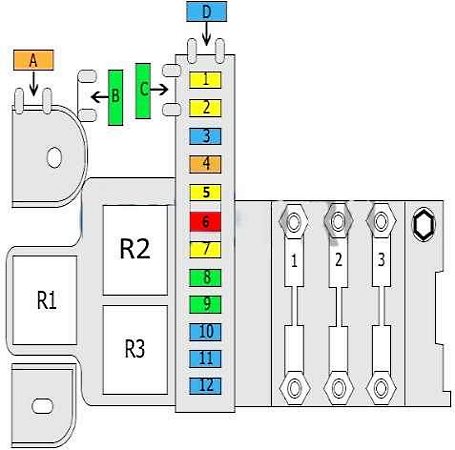

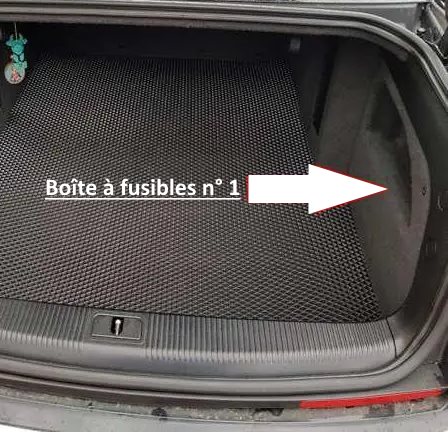

Boîte à fusibles n° 1

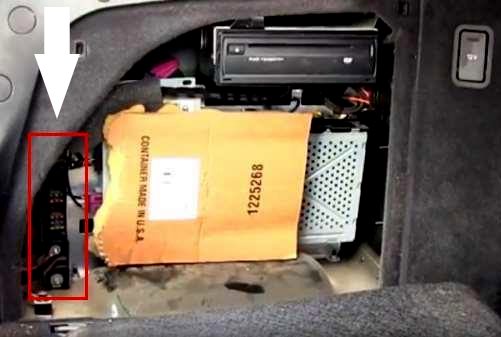

Elle est située sur le côté droit, derrière la garniture latérale.


Exemple d'accès.

Schéma


N° | Intensité | Description
1. | 20A | Pompe à carburant droite (diesel)
2. | 20A | Pompe à carburant gauche (essence / diesel)
3. | 15A | Prise de remorque
4. | Vide
5. | 20A | Calculateur électrique arrière (feu gauche)
6. | 10A | Calculateur électrique arrière (feu droit)
7. | 20A | Calculateur électrique arrière (assistance de fermeture du coffre)
8. | 30A | Frein de stationnement électromécanique, moteur gauche
9. | 30A | Frein de stationnement électromécanique, moteur droit
10. | 15A | Calculateur de remorque (feu gauche)
11. | 15A | Calculateur de remorque (feu droit)
12. | 10A | Calculateur de remorque
A. | 40A | Dégivrage de lunette arrière
B. | 30A / 40A | Réglage de siège arrière ou pompe à carburant
C. | 30A | Réglage de siège arrière
D. | 15A | Système de communication ou Vide
R1. | Relais de dégivrage de lunette arrière
R2. | Relais d'alimentation principale
R3. | Relais de pompe à carburant
1. | 150A | Alimentation principale
2. | 60A | Radio, système de navigation, tuner TV
3. | 110A | Dégivrage de lunette arrière

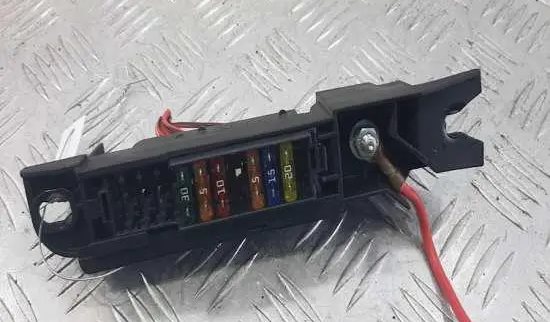

Boîte à fusibles n° 2

Elle est située derrière le cache de protection, sur le côté gauche.


Vue d'ensemble.

Schéma


N° | Intensité | Description
1. | Vide
2. | Vide
3. | Vide
4. | Vide
5. | 30A | Amplificateur DSP
6. | 5A | Système de navigation
7. | 10A | Tuner TV
8. | Vide
9. | 5A | Calculateur de communication
10. | 15A | Haut-parleur de téléphone (plage arrière)
11. | 20A | Prise 12V
12. | 5A | Récepteur radio de chauffage stationnaire
