L'Audi A4 (B8) représente la 4e génération de la berline familiale et du break du constructeur allemand. Cette génération a été produite de 2007 à 2015 et a bénéficié d'un restylage en 2011. Dans cet article, nous allons détailler l'affectation des fusibles et des relais de l'Audi A4 (quatrième génération ; code carrosserie B8 ; plate-forme MLP). Années de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Vous trouverez ci-dessous les emplacements, les affectations et les photos des platines porte-fusibles. Les éléments « Allume-cigare » et « Démarreur » sont indiqués en gras.

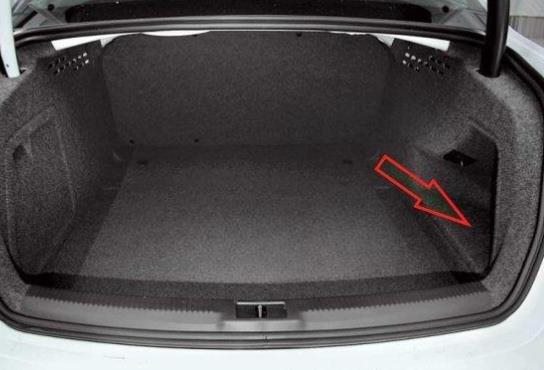

Dans le coffre à bagages

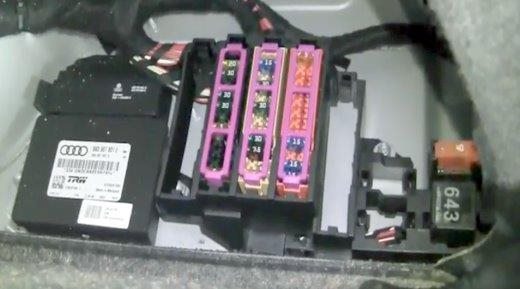

La boîte à fusibles se situe du côté droit du coffre, derrière la garniture latérale.

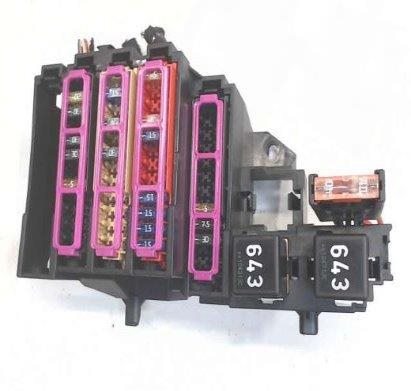

Vue d'ensemble.
Aperçu de l'accès.
Année modèle 2007 - 2011

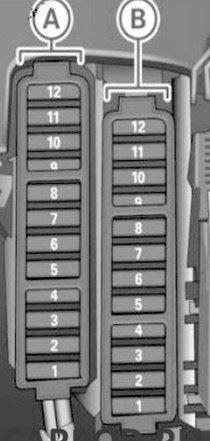

Schéma
Années-modèles 2007 - 2009
N° | Intensité (A) | Affectation
Support noir
1. | Vide
2. | 15 A | Calculateur de remorque
3. | 20 A | Calculateur de remorque
4. | 20 A | Calculateur de remorque
5. | 5 A | Frein de stationnement électromécanique
6. | 15 A | Gestion électronique des suspensions
7. | 30 A | Frein de stationnement électromécanique
8. | 30 A | Calculateur de réseau de bord 2
9. | Vide
10. | 30 A | Calculateur de réseau de bord 2
11. | 20 A | Calculateur de réseau de bord 2
12. | Vide
Support marron
1. | 15 A | Prise 12 V
2. | Vide
3. | 7,5 A | Autoradio / Navigation
4. | 30 A | Amplificateur audio numérique
5. | 5 A | MMI (Multi Media Interface)
6. | 30 A | Calculateur de porte (côté conducteur)
7. | 30 A | Frein de stationnement électromécanique
8. | 30 A | Sièges arrière chauffants
9. | 30 A | Calculateur de porte (côté passager)
10. | 5 A | Récepteur de télécommande du chauffage stationnaire
11. | 15 A | Calculateur de porte (côté passager)
12. | 5 A | Calculateur de caméra de recul
Support rouge
1. | 15 A | Prise 12 V, console centrale arrière
2. | 15 A | Prise 12 V, console centrale avant
3. | 15 A | Prise 12 V, coffre
4. | 15 A | Fusible d'allume-cigare
5. | 5 A | Aide au stationnement (Radars de recul)
6. | 5 A | Pré-équipement téléphone sans kit mains-libres (interface VDA)
7. | 15 A | Calculateur du régulateur de vitesse adaptatif (ACC)
8. | Vide
9. | 5 A | Commande de frein de stationnement électromécanique (EPB)
10. | 5 A | Assistant de changement de voie (Audi Side Assist)
11. | 5 A | Sièges arrière chauffants
12. | 5 A | Calculateur d'airbag
Années-modèles 2010 - 2011
N° | Intensité (A) | Affectation
Support noir B
1. | 30 A | Calculateur de hayon motorisé (Avant)
2. | 15 A | Calculateur de remorque
3. | 20 A | Calculateur de remorque
4. | 20 A | Calculateur de remorque
5. | 5 A | Frein de stationnement électromécanique
6. | 15 A | Gestion électronique des suspensions
7. | 30 A | Frein de stationnement électromécanique
8. | 30 A | Calculateur de réseau de bord 2
9. | 35 A | Différentiel Quattro Sport
10. | 30 A | Calculateur de réseau de bord 2
11. | 20 A | Calculateur de réseau de bord 2
12. | 5 A | Alimentation + permanent (Borne 30)
Support marron C
1. | 30 A | Calculateur de hayon motorisé
2. | 15 A | Siège avant droit chauffant
3. | 40 A | Convertisseur CC/CC 1
4. | 40 A | Convertisseur CC/CC 2
5. | 30 A | Prise de raccordement
6. | Vide
7. | 30 A | Frein de stationnement électromécanique
8. | 30 A | Sièges arrière chauffants
9. | 30 A | Calculateur de porte côté passager
10. | Vide
11. | 15 A | Calculateur de porte côté passager
12. | Vide
Support rouge D
1. | 15 A | Prise 12 V, console centrale arrière
2. | 15 A | Prise 12 V, console centrale avant
3. | 15 A | Prise 12 V, coffre
4. | 15 A | Fusible d'allume-cigare
5. | 5 A | Gestion moteur V6 FSI
6. | 5 A | Alimentation du système d'infodivertissement arrière
7. | 7,5 A | Aide au stationnement
8. | 15 A | Moteur d'essuie-glace arrière (Avant)
9. | 5 A | Commande de frein de stationnement électromécanique
10. | 5 A | Assistant de changement de voie (Audi Side Assist)
11. | 5 A | Sièges arrière chauffants
12. | 5 A | Alimentation + après contact (Borne 15) des calculateurs
Support noir E
1. | Vide
2. | Vide
3. | 30 A / 20 A | Amplificateur DSP, autoradio
4. | 7,5 A | MMI
5. | 7,5 A | Pré-équipement autoradio / navigation / téléphonie mobile
6. | 5 A | Calculateur de caméra de recul
7-12. | Vide
Année modèle 2011 - 2015
Années-modèles 2011 - 2013

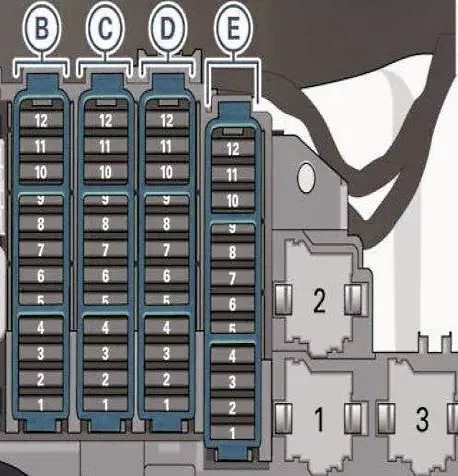

Schéma
N° | Intensité (A) | Affectation
Support noir B
1. | 30 A | Calculateur de hayon motorisé (Avant)
2. | 15 A | Calculateur de remorque
3. | 20 A | Calculateur de remorque
4. | 20 A | Calculateur de remorque
5. | 5 A | Frein de stationnement électromécanique
6. | 15 A | Gestion électronique des suspensions
7. | 30 A | Frein de stationnement électromécanique
8. | 30 A | Calculateur de réseau de bord 2
9. | 35 A | Différentiel Quattro Sport
10. | 30 A | Calculateur de réseau de bord 2
11. | 20 A | Calculateur de réseau de bord 2
12. | 5 A | Alimentation + permanent (Borne 30)
Support marron C
1. | 30 A | Calculateur de hayon motorisé
2. | 15 A | Siège avant droit chauffant
3. | 40 A | Convertisseur CC/CC 1
4. | 40 A | Convertisseur CC/CC 2
5. | 30 A | Prise de raccordement
6. | Vide
7. | 30 A | Frein de stationnement électromécanique
8. | 30 A | Sièges arrière chauffants
9. | 30 A | Calculateur de porte côté passager
10. | Vide
11. | 15 A | Calculateur de porte côté passager
12. | Vide
Support rouge D
1. | 15 A | Prise 12 V, console centrale arrière
2. | 15 A | Prise 12 V, console centrale avant
3. | 15 A | Prise 12 V, coffre
4. | 15 A | Fusible d'allume-cigare (Audi A4 B8)
5. | 5 A | Gestion moteur V6 FSI
6. | 5 A | Alimentation du système de divertissement arrière
7. | 7,5 A | Aide au stationnement
8. | 15 A | Moteur d'essuie-glace arrière (Avant)
9. | 5 A | Commande de frein de stationnement électromécanique
10. | 5 A | Assistant de changement de voie (Audi Side Assist)
11. | 5 A | Sièges arrière chauffants
12. | 5 A | Alimentation + après contact (Borne 15) des calculateurs
Support noir E
1. | Vide
2. | Vide
3. | 30 A / 20 A | Amplificateur DSP, autoradio
4. | 7,5 A | MMI
5. | 7,5 A | Pré-équipement autoradio / navigation / téléphonie mobile
6. | Vide
7. | 5 A | Pré-équipement téléphonie mobile
8-12. | Vide
Années-modèles 2014 - 2015

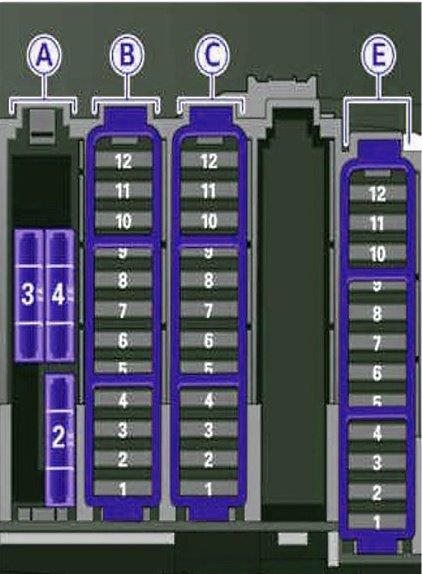

Schéma
N° | Intensité (A) | Affectation
Support noir A
1. | 30 A |
2. | 30 A | Dégivrage de lunette arrière (Cabriolet)
3. | 30 A | Moteur de capote (Cabriolet)
4. | 50 A | Groupe hydraulique de capote (Cabriolet)
Support noir B
1. | 30 A / 10 A | Calculateur de hayon motorisé (universel) / Calculateur de manœuvre de capote (Cabriolet)
2. | 10 A | Aileron arrière escamotable (RS 5 Coupé)
3. | Vide
4. | Vide
5. | 5 A | Frein de stationnement électromécanique
6. | 15 A | Gestion électronique des suspensions
7. | 30 A | Frein de stationnement électromécanique
8. | 30 A | Calculateur d'éclairage extérieur arrière
9. | 35 A | Différentiel Quattro Sport
10. | 30 A | Calculateur d'éclairage extérieur arrière
11. | 20 A | Système de verrouillage centralisé
12. | 5 A | Alimentation + permanent (Borne 30)
Support marron C
1. | 30 A | Calculateur de hayon motorisé (Allroad)
2. | 20 A | Prise 12 V, fusible d'allume-cigare (Audi A4)
3. | 40 A | Convertisseur CC/CC 1
4. | 40 A | Convertisseur CC/CC 2, amplificateur DSP, autoradio
5. | 30 A | Chauffage de nuque droit (Cabriolet)
6. | Vide
7. | 30 A | Frein de stationnement électromécanique
8. | Vide
9. | 30 A | Porte avant droite (lève-vitre, verrouillage centralisé, rétroviseur, commandes, éclairage)
10. | 30 A | Chauffage de nuque gauche (Cabriolet)
11. | 30 A | Modèles 2 portes : lève-vitre arrière droit. Modèles 4 portes : porte arrière droite (lève-vitre, verrouillage centralisé, commandes, éclairage)
12. | 5 A | Pré-équipement téléphonie mobile
Support noir E
1. | 15 A | Siège avant droit chauffant
2. | Vide
3. | Vide
4. | 7,5 A | MMI
5. | 5 A | Autoradio
6. | 5 A | Calculateur de caméra de recul
7. | 30 A | Dégivrage de lunette arrière (Allroad)
8. | 5 A | Système multimédia aux places arrière
9-12. | Vide
Dans l'habitacle

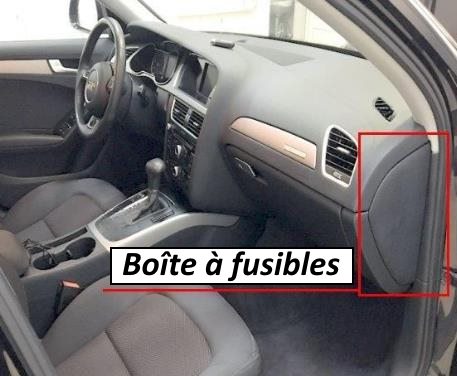

Deux boîtes de distribution sont situées dans l'habitacle : l'une du côté conducteur, l'autre du côté passager.

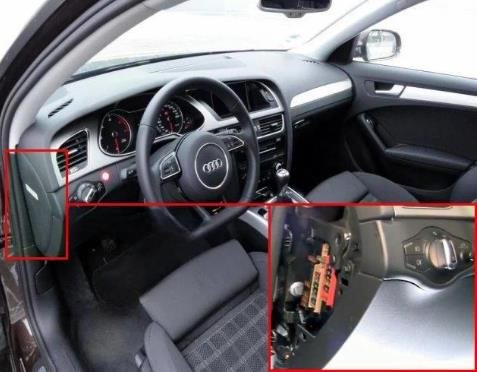

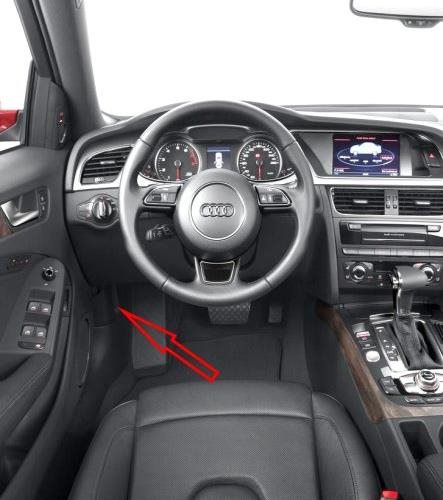

Côté conducteur

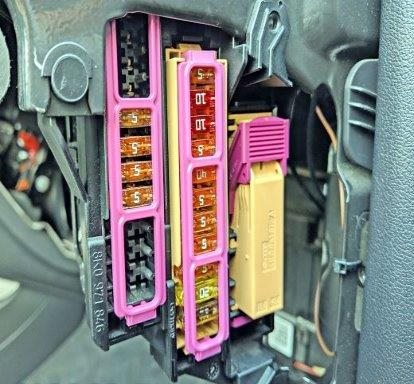

La photo est donnée à titre indicatif.
Année modèle 2007 - 2011

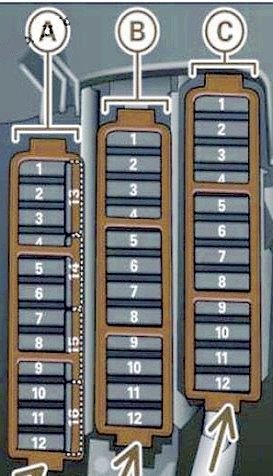

Schéma
Années-modèles 2007 - 2009
N° | Intensité (A) | Affectation
Support noir A
1. | 5 A | Direction dynamique (Dynamic Steering)
2. | 5 A | Capteur de position de pédale d'embrayage
3. | 5 A | Télécommande de porte de garage (HomeLink)
4. | 10 A | Assistant de maintien de voie (Audi Lane Assist)
5. | 5 A | Système de climatisation
6. | 5 A | Correcteur de site des phares (droit)
7. | 5 A | Correcteur de site des phares (gauche)
8. | 5 A | Calculateur de réseau de bord 1
9. | 5 A | Rétroviseur intérieur électrochrome
10. | 5 A | Électrovanne de commutation
11. | 5 A | Buses de lave-glace chauffantes
12. | 5 A | Système de climatisation
Support marron B
1. | Vide
2. | 5 A | Capteur de position de pédale d'embrayage
3. | 20 A / 25 A | Pompe à carburant (diesel/essence)
4. | 5 A | Pompe à eau additionnelle (3.2 FSI)
5. | 30 A | Siège gauche chauffant avec / sans fonction de ventilation
6. | 10 A | Contrôle électronique de stabilité (ESP)
7. | 25 A | Avertisseur sonore
8. | 30 A | Moteur de lève-vitre (porte gauche)
9. | 30 A | Moteur d'essuie-glace
10. | 25 A | Contrôle électronique de stabilité (ESP)
11. | 15 A | Calculateur de porte (côté conducteur)
12. | 5 A | Capteur de pluie et de luminosité
Support rouge C
1. | Vide
2. | Vide
3. | 10 A | Réglage lombaire
4. | 35 A | Direction dynamique (Dynamic Steering)
5. | 5 A | Éclairage intérieur
6. | 35 A | Calculateur de réseau de bord 1
7. | 30 A | Calculateur de réseau de bord 1
8. | 30 A | Calculateur de réseau de bord 1
9. | 20 A | Toit ouvrant panoramique
10. | 30 A | Calculateur de réseau de bord 1
11. | Vide
12. | 5 A | Calculateur de confort (BSI)
Années-modèles 2010 - 2011
N° | Intensité (A) | Affectation
Support noir A
1. | 5 A | Direction dynamique (Dynamic Steering)
2. | Vide
3. | 5 A | Télécommande de porte de garage (HomeLink)
4. | Vide
5. | 5 A | Système de climatisation
6. | 5 A | Correcteur de site des phares (droit)
7. | 5 A | Correcteur de site des phares (gauche)
8. | 5 A | Calculateur de réseau de bord 1
9. | 5 A | Calculateur du régulateur de vitesse adaptatif (ACC)
10. | 5 A | Sélecteur de vitesses
11. | 5 A | Buses de lave-glace chauffantes
12. | 5 A | Commande de climatisation
13. | 5 A | Pré-équipement téléphonie mobile
14. | 5 A | Calculateur d'airbag
15. | 25 A | Alimentation + après contact (Borne 15)
16. | 40 A | Alimentation + après contact (Borne 15) du moteur
Support marron B
1. | 5 A | Rétroviseur intérieur électrochrome
2. | 5 A | Capteur de position de pédale d'embrayage
3. | 25 A | Pompe à carburant essence
4. | 5 A | Pompe à eau additionnelle (3.2 FSI)
5. | 15 A / 30 A | Siège gauche chauffant avec / sans fonction de ventilation
6. | 10 A | Contrôle électronique de stabilité (ESP)
7. | 25 A | Avertisseur sonore
8. | 30 A | Moteur de lève-vitre (porte gauche)
9. | 30 A | Moteur d'essuie-glace
10. | 25 A | Contrôle électronique de stabilité (ESP)
11. | 15 A | Calculateur de porte gauche
12. | 5 A | Capteur de pluie et de luminosité
Support rouge C
1. | Vide
2. | Vide
3. | 10 A | Réglage lombaire
4. | 35 A | Direction dynamique (Dynamic Steering)
5. | 5 A | Porte-gobelet chauffant/réfrigérant
6. | 35 A | Calculateur de réseau de bord 1
7. | 20 A | Calculateur de réseau de bord 1
8. | 30 A | Calculateur de réseau de bord 1
9. | 20 A | Toit ouvrant panoramique
10. | 30 A | Calculateur de réseau de bord 1
11. | 20 A | Toit ouvrant panoramique
12. | 5 A | Calculateur de confort (BSI)
Année modèle 2011 - 2015
Schéma
Années-modèles 2011 - 2013
N° | Affectation | Intensité (A)
Support noir A
1. | Direction dynamique (Dynamic Steering) | 5 A
2. | Vide
3. | Sélecteur de vitesses | 5 A
4. | Vide
5. | Système de climatisation | 5 A
6. | Correcteur de site des phares (droit) | 5 A
7. | Correcteur de site des phares (gauche) | 5 A
8. | Calculateur de réseau de bord 1 | 5 A
9. | Calculateur du régulateur de vitesse adaptatif (ACC) | 5 A
10. | Module de commutation | 5 A
11. | Buses de lave-glace chauffantes | 5 A
12. | Commande de climatisation | 5 A
13. | Pré-équipement téléphonie mobile | 5 A
14. | Calculateur d'airbag | 5 A
15. | Alimentation + après contact (Borne 15) | 25 A
16. | Alimentation + après contact (Borne 15) du moteur | 40 A
Support marron B
1. | Rétroviseur intérieur électrochrome | 5 A
2. | Capteur de position de pédale d'embrayage | 5 A
3. | Pompe à carburant essence | 25 A
4. | Vide
5. | Siège gauche chauffant avec / sans fonction de ventilation | 15 A / 30 A
6. | Contrôle électronique de stabilité (ESP) | 10 A
7. | Avertisseur sonore | 25 A
8. | Moteur de lève-vitre avant gauche | 30 A
9. | Moteur d'essuie-glace | 30 A
10. | Contrôle électronique de stabilité (ESP) | 25 A
11. | Calculateur de porte gauche | 15 A
12. | Capteur de pluie et de luminosité | 5 A
Support rouge C
1. | Vide
2. | Vide
3. | Réglage lombaire | 10 A
4. | Direction dynamique (Dynamic Steering) | 35 A
5. | Amplificateur d'antenne | 5 A
6. | Calculateur de réseau de bord 1 | 35 A
7. | Calculateur de réseau de bord 1 | 20 A
8. | Calculateur de réseau de bord 1 | 30 A
9. | Toit ouvrant | 20 A
10. | Calculateur de réseau de bord 1 | 30 A
11. | Store pare-soleil de hayon (Avant) | 20 A
12. | Calculateur de confort (BSI) | 5 A
Années-modèles 2014 - 2015
N° | Affectation | Intensité (A)
Support noir A
1. | Direction dynamique (Dynamic Steering) | 5 A
2. | Contrôle électronique de stabilité (Calculateur ESP) | 5 A
3. | Capteur de pression de climatisation, frein de stationnement électromécanique, HomeLink, rétroviseur intérieur électrochrome, capteur de qualité d'air / capteur de pollution, contrôle électronique de stabilité (bouton) | 5 A
4. | Vide
5. | Générateur de son (Sound Actuator) | 5 A
6. | Correcteur de site des phares / Phares directionnels | 5 A / 7,5 A
7. | Phares directionnels | 7,5 A
8. | Calculateurs (frein de stationnement électromécanique, amortisseurs, différentiel Quattro Sport), convertisseur CC/CC | 5 A
9. | Calculateur du régulateur de vitesse adaptatif (ACC) | 5 A
10. | Capteur de position de boîte / d'embrayage | 5 A
11. | Maintien latéral actif (sièges) | 5 A
12. | Correcteur de site des phares, aide au stationnement | 5 A
13. | Calculateur d'airbag | 5 A
14. | Moteur d'essuie-glace arrière (Allroad) | 15 A
15. | Fusible auxiliaire (tableau de bord) | 10 A
16. | Fusible auxiliaire + après contact Borne 15 (compartiment moteur) | 40 A
Support marron B
1. | Vide
2. | Contacteur de pédale de frein | 5 A
3. | Pompe à carburant essence | 25 A
4. | Capteur de position de pédale d'embrayage | 5 A
5. | Siège gauche chauffant avec / sans fonction de ventilation | 15 A / 30 A
6. | Contrôle électronique de stabilité (ESP) | 5 A
7. | Avertisseur sonore | 15 A
8. | Porte avant gauche (lève-vitre, verrouillage centralisé, rétroviseur, commandes, éclairage) | 30 A
9. | Moteur d'essuie-glace | 30 A
10. | Contrôle électronique de stabilité (bloc hydraulique) | 25 A
11. | Modèles 2 portes : lève-vitre arrière gauche. Modèles 4 portes : porte arrière gauche (lève-vitre, verrouillage centralisé, commandes, éclairage) | 30 A
12. | Capteur de pluie et de luminosité | 5 A
Support rouge C
1. | Vide
2. | Vide
3. | Réglage lombaire | 10 A
4. | Direction dynamique (Dynamic Steering) | 35 A
5. | Éclairage intérieur (Cabriolet) | 5 A
6. | Pompe de lave-glace, lave-phares | 35 A
7. | Calculateur de réseau de bord 1 | 20 A
8. | Calculateur de réseau de bord 1 | 30 A
9. | Moteur de lève-vitre gauche (Cabriolet) / Toit ouvrant | 7,5 A / 20 A
10. | Calculateur de réseau de bord 1 | 30 A
11. | Moteur de store pare-soleil, lève-vitre arrière droit (Cabriolet) | 7,5 A / 20 A
12. | Système d'alarme antivol | 5 A
Du côté du passager
Une autre boîte à fusibles se trouve à l'extrémité du tableau de bord, côté passager.
Aperçu de l'accès.
Vue d'ensemble.
Année modèle 2007 - 2011

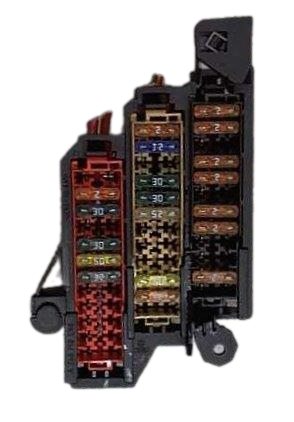

Schéma
Années-modèles 2007 - 2009
N° | Intensité (A) | Affectation
Support noir
1-4. | Vide
5. | 5 A | Module de commandes sous volant (colonne de direction)
6. | 5 A | Contrôle électronique de stabilité (ESP)
7. | 5 A | Prise de diagnostic (OBD)
8. | 5 A | Passerelle (Interface de diagnostic du bus de données / Gateway)
9-12. | Vide
Support marron
1. | 5 A | Lecteur CD
2. | 5 A | Module de commutation Audi Drive Select
3. | 10 A / 20 A | MMI / Autoradio
4. | 5 A | Module de commutation
5. | 5 A | Calculateur du combiné d'instruments
6. | 5 A | Contacteur de démarrage
7. | Vide
8. | 40 A | Pulseur d'air habitacle
9. | 5 A | Verrouillage électrique de la colonne de direction
10. | 10 A | Système de climatisation
11. | 10 A | Prise de diagnostic (OBD)
12. | 5 A | Module de commandes sous volant
Années-modèles 2010 - 2011
N° | Intensité (A) | Affectation
Support noir
1. | Vide
5. | 5 A | Module de commandes sous volant
6. | 5 A | Contrôle électronique de stabilité (ESP)
7. | 5 A | Prise de diagnostic (+ après contact, Borne 15)
8. | 5 A | Passerelle (Gateway)
9-12. | Vide
Support marron
1. | 5 A | Lecteur CD
2. | 5 A | Module de commutation Audi Drive Select
3. | 5 A / 20 A | MMI / Autoradio
4. | 5 A | Combiné d'instruments
5. | 5 A | Passerelle (Gateway)
6. | 5 A | Contacteur de démarrage
7. | 5 A | Commande d'éclairage
8. | 40 A | Climatisation automatique (Pulseur d'air)
9. | 5 A | Verrouillage électrique de la colonne de direction
10. | 10 A | Commande de climatisation
11. | 10 A | Prise de diagnostic (+ permanent, Borne 30)
12. | 5 A | Module de commandes sous volant
Année modèle 2011 - 2015

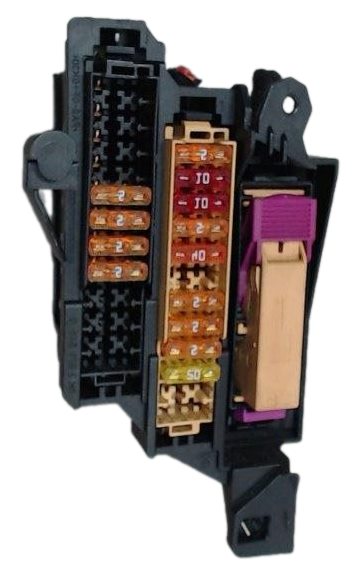

Schéma
Années-modèles 2011 - 2013
N° | Intensité (A) | Affectation
Support noir A
1-4. | Vide
5. | 5 A | Module de commandes sous volant
6. | 5 A | Contrôle électronique de stabilité (ESP)
7. | 5 A | Prise de diagnostic (+ après contact, Borne 15)
8. | 5 A | Passerelle (Interface de diagnostic du bus de données / Gateway)
9-12. | Vide
Support marron B
1. | 5 A | Lecteur CD/DVD
2. | 5 A | Module de commutation Audi Drive Select
3. | 5 A / 20 A | MMI / Autoradio
4. | 5 A | Combiné d'instruments
5. | 5 A | Passerelle (calculateur du réseau de bord/combiné d'instruments)
6. | 5 A | Contacteur de démarrage
7. | 5 A | Commande d'éclairage
8. | 40 A | Pulseur d'air habitacle
9. | 5 A | Verrouillage électrique de la colonne de direction
10. | 10 A | Commande de climatisation
11. | 10 A | Prise de diagnostic (+ permanent, Borne 30)
12. | 5 A | Module de commandes sous volant
Années-modèles 2014 - 2015
N° | Intensité (A) | Affectation
Support noir A
1-4. | Vide
5. | 5 A | Module de commandes sous volant
6. | Vide
7. | 5 A | Prise de diagnostic (+ après contact, Borne 15)
8. | 5 A | Passerelle (Interface de diagnostic du bus de données / Gateway)
9. | 5 A | Chauffage stationnaire / additionnel
10-12 | Vide
Support marron B
1. | 5 A | Lecteur CD/DVD
2. | 5 A | Routeur Wi-Fi
3. | 5 A / 20 A | MMI / Autoradio
4. | 5 A | Combiné d'instruments
5. | 5 A | Passerelle (calculateur du réseau de bord/combiné d'instruments)
6. | 5 A | Contacteur de démarrage
7. | 5 A | Module de commutation
8. | 40 A | Pulseur d'air habitacle
9. | 5 A | Verrouillage électrique de la colonne de direction
10. | 10 A | Système de climatisation
11. | 10 A | Prise de diagnostic (+ permanent, Borne 30)
12. | 5 A | Module de commandes sous volant

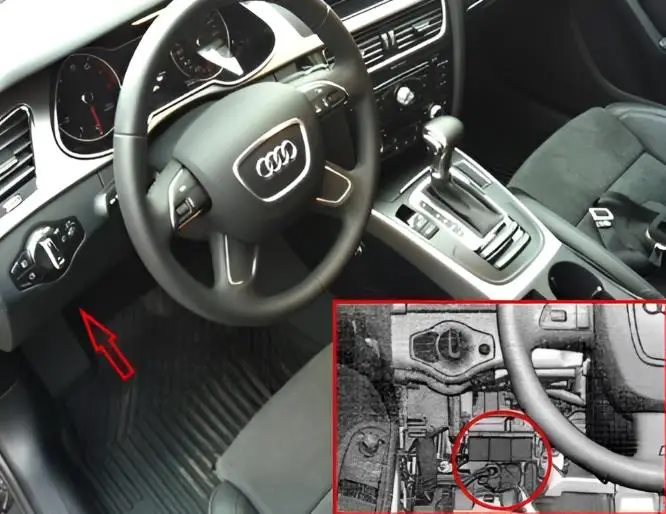

Sous le tableau de bord

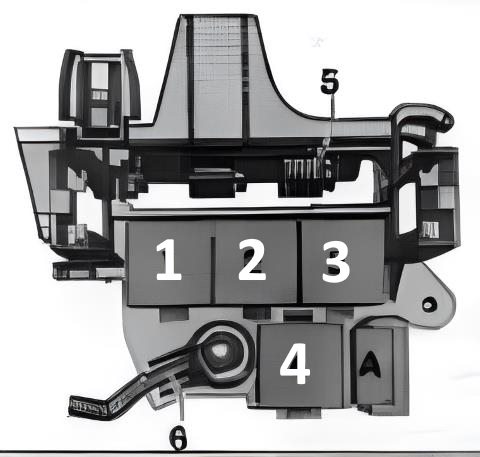

Le calculateur de réseau de bord est situé sous le tableau de bord, côté conducteur.
N° | Affectation
A. | Fusible ABS (-S123-)
1. | Vide
2. | Relais de pompe de circulation, avertisseur sonore (-J413-), pompe à vide (-J318-), rétroviseur intérieur électrochrome (-J910-)
3. | Relais d'alimentation + après contact (Borne 15) (-J329-)
4. | Module de télécommande d'alarme antivol (Taxi) (-J601-)

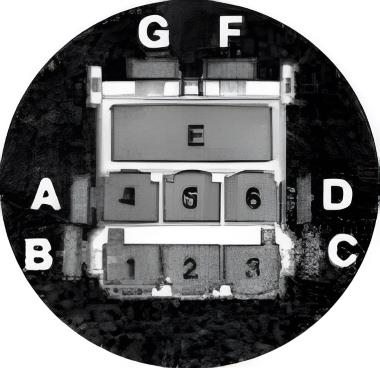

Le bornier à 6 pôles se situe sur le montant A, derrière la garniture latérale, dans l'espace aux pieds du conducteur.
N° | Affectation | Intensité (A)
F. | Fusible thermique du siège passager | 15 A
G. | Fusible thermique du siège conducteur | 15 A

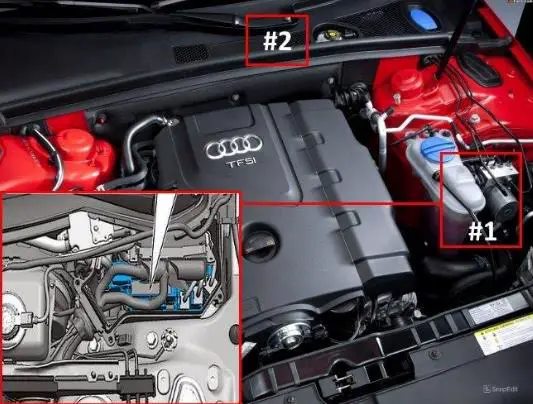

Dans le compartiment moteur
La boîte à fusibles n° 1 se trouve sur le côté gauche du compartiment moteur. La platine n° 2 se situe au centre de la baie de pare-brise (boîte à eau).

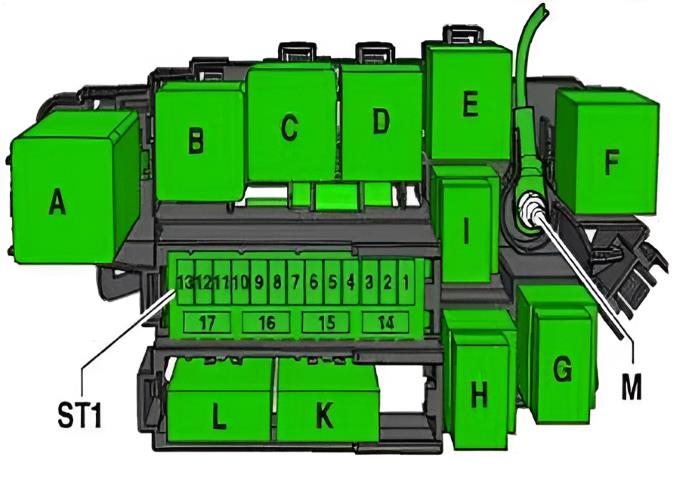

Schéma de la boîte à fusibles n° 1
N° | Affectation (Années-modèles 2007-2011) | Intensité (A)
1. | Calculateur de boîte de vitesses automatique. Unité mécatronique pour boîte à double embrayage (DSG/S tronic) | 15 A
2. | Sonde de niveau et de température d'huile moteur | 5 A
3. | Calculateur moteur. Débitmètre d'air massique | 5 A
4. | Calculateur moteur | 5 A
5. | Débitmètre d'air massique. Calculateur de préchauffage automatique. Relais de pompe à air secondaire. Relais de chauffage (basse puissance). Relais de chauffage (haute puissance). Électrovanne de régulation de pression de suralimentation. Élément chauffant du reniflard (ventilation du carter). Électrovanne de purge canister (N80). Vanne de commande d'air secondaire. Électrovanne de support moteur actif gauche. Électrovanne de support moteur actif droit. Électrovanne de volets de tubulure d'admission. Électrovanne de by-pass de filtre à air. Régulateur de pression de carburant. Électrovanne de dosage de carburant. Vanne de commande d'air secondaire 2. Électrovanne de radiateur EGR (recyclage des gaz d'échappement). Électrovanne de régulation de pression d'huile. Pompe de diagnostic du système de carburant | 15 A / 10 A / 20 A
6. | Calculateur moteur | 15 A
7. | Actionneurs du système de levée des soupapes. Électrovanne de régulation de pression de suralimentation. Électrovanne de purge canister. Électrovannes de supports moteurs actifs gauche et droit. Électrovanne de calage variable des arbres à cames. Électrovanne de décharge de turbocompresseur (Dump valve). Régulateur de pression de carburant. Électrovanne de dosage de carburant. Électrovanne de volets de tubulure d'admission (-N316-). Électrovanne de calage variable des arbres à cames d'échappement. Électrovanne de coupure du liquide de refroidissement (Climatronic). Électrovanne de régulation de pression d'huile. Pompe de diagnostic du système de carburant. Pompe de refroidissement de l'air de suralimentation | 15 A / 10 A
8. | Pompe de refroidissement du circuit EGR (-V400-). Bobine d'allumage 1 avec étage de puissance. Bobine d'allumage 2 avec étage de puissance. Bobine d'allumage 3 avec étage de puissance. Bobine d'allumage 4 avec étage de puissance. Bobine d'allumage 5 avec étage de puissance. Bobine d'allumage 6 avec étage de puissance | 5 A / 20 A / 10 A
9. | Relais de pompe à carburant supplémentaire. Réchauffeur de sonde lambda 1 (pré-catalyseur). Réchauffeur de sonde lambda 2 (post-catalyseur) | 15 A / 20 A / 5 A
10. | Réchauffeur de sonde lambda. Réchauffeur de sonde lambda 2. Réchauffeur de sonde lambda 1 (post-catalyseur) | 15 A / 10 A
11. | Calculateur de motoventilateur de refroidissement. Calculateur de motoventilateur 2 | 5 A
12. | Débitmètre d'air massique. Calculateur de boîte de vitesses automatique (mécatronique DSG/S tronic) | 5 A
A. | Relais d'alimentation des composants moteur, système de préchauffage automatique.
B. | Relais de démarreur 2
C. | Relais de pompe à air secondaire
D. | Relais d'alimentation du système Motronic, relais d'alimentation + permanent (Borne 30)
E. | Relais de pompe à carburant, circuit de refroidissement de la boîte de vitesses, relais d'alimentation des composants moteur 2, pompe de circulation du liquide de refroidissement (après arrêt du moteur)
F. | Vide
N° | Affectation (Années-modèles 2011-2015) | Intensité (A)
1. | Calculateur de boîte de vitesses automatique - Unité mécatronique pour boîte à double embrayage | 15 A
2. | Sonde de niveau et de température d'huile moteur | 5 A
3. | Calculateur moteur | 5 A
4. | Calculateur moteur | 5 A
5. | Débitmètre d'air massique. Régulateur de pression de carburant. Électrovanne de dosage de carburant | 10 A / 15 A
6. | Calculateur moteur - Injecteurs des cylindres 1, 2, 3, 4 | 15 A
7. | Actionneurs 1, 2, 3, 4, 5, 6, 7, 8 du système de levée des soupapes. Électrovanne de régulation de pression de suralimentation. Électrovanne de purge canister. Électrovanne de support moteur actif gauche. Électrovanne de support moteur actif droit. Électrovannes 1 et 2 de calage variable des arbres à cames. Électrovanne de décharge de turbocompresseur. Régulateur de pression de carburant.
8. | Capteur NOx 2. Calculateur de capteur NOx 2 | 10 A / 15 A / 5 A
9. | Régulateur de tension. Calculateur moteur | 5 A
10. | Sonde lambda de radiateur | 15 A / 10 A
11. | Calculateur de motoventilateur de radiateur | 5 A
12. | Calculateur de boîte de vitesses automatique | 5 A
13. | Vide
14. | Relais d'alimentation des composants moteur 2. Bobine d'allumage 1 avec étage de puissance. | 5 A / 20 A
15. | Calculateur de direction assistée | 5 A
16. | Thermostat cartographique du système de refroidissement moteur. Calculateur de préchauffage automatique | 15 A
17. | Réchauffeur de sonde lambda (post-catalyseur) | 15 A
A. | Relais d'alimentation des composants moteur
B. | Relais de démarreur 2
C. | Relais de pompe à air secondaire
D. | Relais d'alimentation du système Motronic
E. | Relais de pompe à carburant, circuit de refroidissement de la boîte de vitesses, relais d'alimentation des composants moteur 2, pompe de circulation du liquide de refroidissement (après arrêt du moteur)
F. | Vide

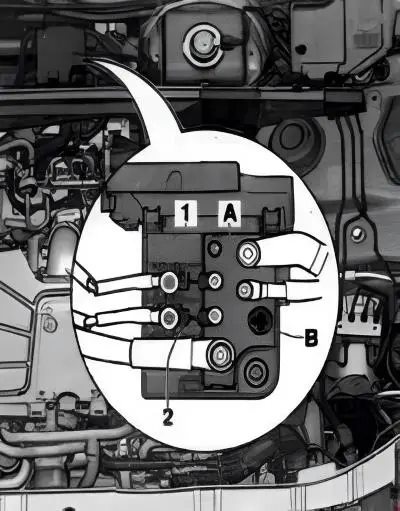

Platine n° 2
N° | Affectation | Intensité (A)
1. | Calculateur de motoventilateur (400 W / 600 W) | 40 A / 60 A
2. | Calculateur de motoventilateur (400 W) | 40 A
Superbe doc. Maintenant je vais pouvoir chercher pourquoi le MMI ne s'allume plus.
