La MiTo est une supermini trois portes haut de gamme du constructeur automobile italien, officiellement présentée en juin 2008 à Milan. Elle a été renouvelée à deux reprises : en 2013 et en 2016. Dans cet article, nous allons examiner en détail les schémas des fusibles de l'Alfa Romeo MiTo (série 955). Années de production : 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Radio » sont indiqués en gras.
Dans le coffre
La boîte à fusibles se trouve derrière le revêtement sur le côté gauche du coffre.
Vue générale.

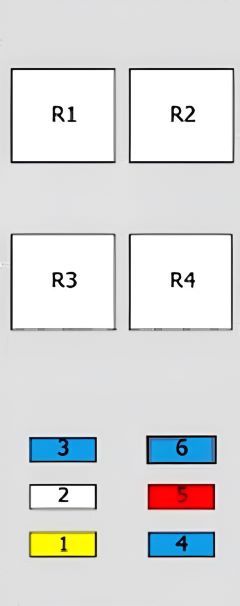

Schéma
N° | Affectation | Ampères
F1. | Trappe | 20A
F2. | Prise de secours
F3. | Connecteur pour l'alimentation électrique des équipements supplémentaires | 15A
F4. | Système audio | 15A
F5. | Système audio — (le haut-parleur Bassbox sybwoofer se trouve dans le compartiment de la roue de secours) | 10A
F6. | Chauffage des sièges | 15A
1. | Relais du connecteur pour l'alimentation électrique des équipements supplémentaires
2. | Vide
3. | Relais du chauffage des sièges
4. | Relais du chauffage des sièges
Dans l'habitacle
Pour accéder aux fusibles, il faut abaisser le couvercle (A) en maintenant le couvercle (B) avec la main. Retirez d'abord les fixations internes (C), puis les fixations externes (D).
Photo - exemple.
Schéma
N° | Affectation | Courant, A
F1. | Phare droit | 7,5A/15A
F2. | Lampes d'éclairage de l'habitacle | 5A
F3. | Combinaison d'instruments | 5A
F4. | Verrouillage centralisé | 15A
F5. | Autoradio, système Blue&Me, bloc de commande de climatisation, sirène d'alarme antivol Bloc de commande de contrôle de l'alarme volumétrique, connecteur de diagnostic externe EOBD, bloc de commande électronique de contrôle de la pression des pneus | 10A
F6. | Pompe électrique du lave-glace et du lave-vitre arrière | 20A
F7. | Commande électrique des lève-vitres | 20A
F8. | Phare gauche | 7,5A/15A
F9. | Système SRS | 7,5A
F10. | Marche arrière | 5A
F11. | Feu stop arrière | 5A
F12. | Unité de commande des capteurs de stationnement, unité de contrôle de la pression des pneus, capteur de pluie, capteur d'allumage automatique des phares sur les rétroviseurs intérieurs, rétroviseur intérieur électrochromé (bombé), radio-navigateur (éclairage), voyant LED sur l'écran indiquant que les ceintures de sécurité sont bouclées, sur le rétroviseur intérieur, éclairage des commandes (sur le tableau de bord central, sur le tableau de bord côté conducteur, commandes au volant, commandes Blue&Me), commutateurs de chauffage des sièges avant, unité de commande du système d'alarme volumétrique, système de contrôle de l'ouverture du toit ouvrant à commande électrique, prise PND sur le tableau de bord | 5A
F13. | Boîte à fusibles dans le compartiment moteur | 5A
F14. | Commande électrique des lève-vitres | 20A
Dans le compartiment moteur
Situé près de la batterie. Pour y accéder, dévissez les deux vis de fixation et retirez le couvercle de protection.
Vue générale.
Plan
N° | Description | Courant, A
F1. | Climatisation | 7,5A
F2. | Phares | 15A
F3. | Klaxons | 15A
F4. | Chauffage supplémentaire PTC1 | 30A
F5. | Bobine du disjoncteur à distance du système de contrôle, unité de commande du moteur (version 1.4), bobine de déviation du système de refroidissement du moteur (300 W + 300 W) | 5 A
F6. | Système ABS/ESP | 20 A
F7. | Phares antibrouillard | 15 A
F8. | Module de carburant (fusible de la pompe à essence Mito) | 15A
F9. | Lave-phares | 20A
F10. | Pompe de boîte de vitesses | 15A
F11. | Chauffage de la lunette arrière | 30A
F12. | Boîtier électronique de commande du moteur | 5A
F13. | Boîtier de commande de l'entraînement électronique (alimentation électrique + clé), boîtier de commande du système de freinage (alimentation électrique + clé), capteur de déviation de trajectoire sur le tunnel central | 5A
F14. | Chauffages pour le dégivrage des rétroviseurs électriques extérieurs côté conducteur et passager, chauffages pour le dégivrage des rétroviseurs extérieurs sur les ailes avant, bobine du commutateur de chauffage du pare-brise. | 7,5A
F15. | Moteur électrique du ventilateur des systèmes de refroidissement | 30A/40A/50A
F16. | Unité de commande multifonctionnelle | 70A
F17. | Système ABS/ESP | 40A
F18. | Servo-direction électrique | 70A
F19. | Moteur électrique du ventilateur des systèmes de refroidissement | 20A/30A/40A
F20. | Moteur électrique du ventilateur du chauffage | 40A
F21. | Circuits électriques du contacteur d'allumage | 20A
F22. | 50A
F23. | Bougies de préchauffage | 60A
F24. | Bloc de fusibles dans le coffre à bagages | 40A
F25. | Commande du moteur | 10A
F26. | Commande du moteur | 10A
F27. | Commande du moteur | 15A/20A
F28. | Chauffage du pare-brise | 15A
F29. | Fusible allume-cigare Alfa Romeo MiTo ; connecteurs d'alimentation des équipements supplémentaires | 15A
1. | Ventilateur (vitesse élevée)
2. | Ventilateur (vitesse faible)
3. | Ventilateur du chauffage
4. | Feux de route
5. | Relais du système de commande du moteur
6. | Chauffage du pare-brise
7. | Relais de la prise d'alimentation des équipements supplémentaires
8. | Relais de la pompe à carburant
9. | Phares antibrouillard
10. | Relais du klaxon
11. | Relais d'interdiction de démarrage
12. | Chauffage de la lunette arrière
13. | Système de climatisation
14. | Lave-phares
