L'Alfa Romeo Giulietta (série 940) est une berline compacte à cinq portes. Elle repose sur la plateforme Fiat Compact (C-Evo), également partagée avec la Fiat Bravo. Sa production a débuté fin 2009 pour une présentation officielle au Salon de Genève en mars 2010. Ce guide présente en détail l'affectation et les schémas des fusibles de l'Alfa Romeo Giulietta. Années de production : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Vous trouverez ici l'emplacement, l'affectation et les illustrations des boîtes à fusibles. Les fonctions « Radio » et « Allume-cigare » sont indiquées en gras.
Dans le coffre

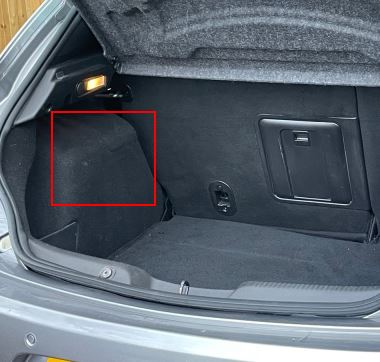

La boîte à fusibles et relais se situe sur le côté gauche du coffre, derrière un panneau d'accès.

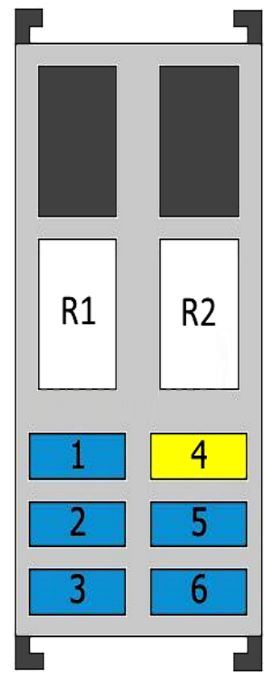

Schéma d'affectation
N° | Affectation | Calibre
1. | Toit ouvrant panoramique | 15 A
2. | Réglage électrique du siège droit | 15 A
3. | Réglage électrique du siège gauche | 15 A
4. | Amplificateur audio et caisson de basses | 20 A
5. | Sièges chauffants | 15 A
6. | Réglage lombaire électrique des sièges | 15 A
R1. | Relais - Sièges électriques
R2. | Relais - Sièges chauffants

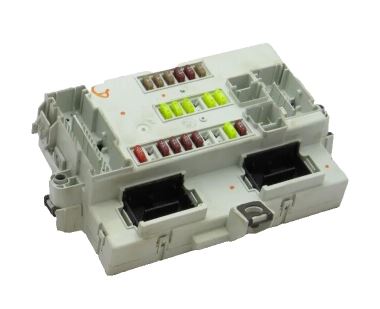

Dans l'habitacle

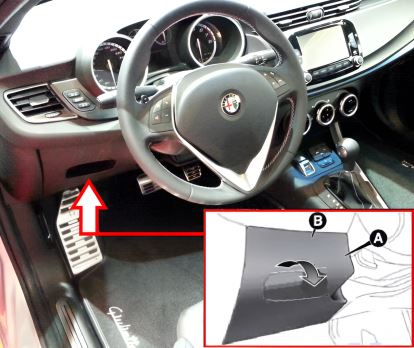

Véhicules avec conduite à gauche : la boîte à fusibles se situe côté conducteur, sous le tableau de bord. Pour y accéder, introduire la main dans l'évidement (A) et basculer le couvercle (B) vers le bas. Pour les véhicules avec conduite à droite, la procédure d'accès est similaire.
Illustration à titre indicatif.

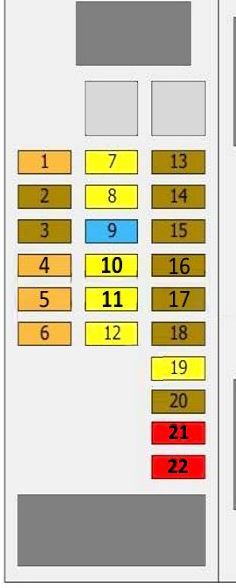

Schéma d'affectation
N° | Description | Calibre
1. | Centrale ABS / ESP, direction assistée électrique | 5 A
2. | Airbags | 7,5 A
3. | Correcteur d'assiette des phares, combiné de bord, contacteur de feux stop, témoin de non-bouclage des ceintures | 7,5 A
4. | Boîtier de servitude carrosserie (Body Computer), commande d'éclairage, contacteur de feux stop, capteur d'embrayage, radar de recul, radio, module Bluetooth, système de navigation, capteur de pression du servofrein, centrale de climatisation, capteur de qualité de l'air | 5 A
5. | Rétroviseurs électriques, commande d'éclairage, toit ouvrant, commande des sièges électriques, centrale de climatisation, capteurs divers | 5 A
6. | Boîtier de servitude carrosserie (Body Computer) | 5 A
7. | Verrouillage centralisé des portes | 20 A
8. | Lève-vitre arrière droit | 20 A
9. | Système de navigation | 15 A
10. | Lève-vitre avant droit | 20 A
11. | Lève-vitre avant gauche | 20 A
12. | Lève-vitre arrière gauche | 20 A
13. | Combiné de bord (jusqu'à 2013) ou feu de croisement gauche (à partir de 2013) | 7,5 A
14. | Pompe de lave-glace (jusqu'à 2013) ou feux de croisement (à partir de 2013) | 20 A
15. | Feux de croisement (jusqu'à 2013) ou feu de route gauche (à partir de 2013) | 7,5 A
16. | Feux de croisement (jusqu'à 2013) ou feu de route droit (à partir de 2013) | 7,5 A
17. | Feu de route gauche (jusqu'à 2013) ou feu antibrouillard gauche (à partir de 2013) | 7,5 A
18. | Feu de route droit (jusqu'à 2013) ou feu antibrouillard droit (à partir de 2013) | 7,5 A
19. | Feu antibrouillard gauche (jusqu'à 2013) ou pompe de lave-glace (à partir de 2013) | 7,5 A
20. | Feu antibrouillard droit (jusqu'à 2013) ou combiné de bord (à partir de 2013) | 7,5 A
21. | Éclairage intérieur avant, éclairage du coffre, éclairage des portes, miroirs de courtoisie, éclairage de la boîte à gants | 10 A
22. | Unité de commande de porte, radio, module Bluetooth, système de navigation, centrale de climatisation, capteurs volumétriques, alarme, prise de diagnostic | 10 A
Dans le compartiment moteur

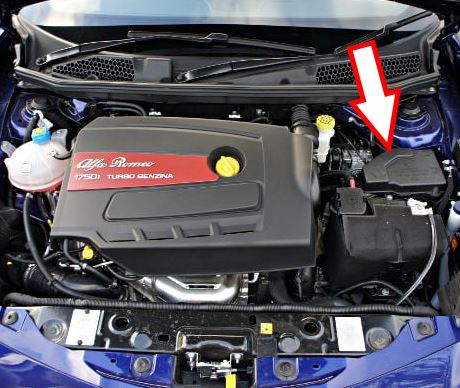

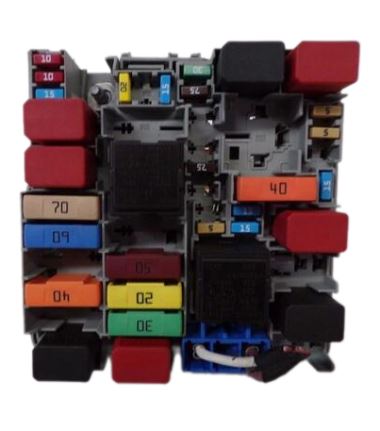

Le boîtier de servitude moteur se situe à côté de la batterie. Pour y accéder, dévisser les deux vis de fixation et retirer le couvercle de protection.
Vue d'ensemble.

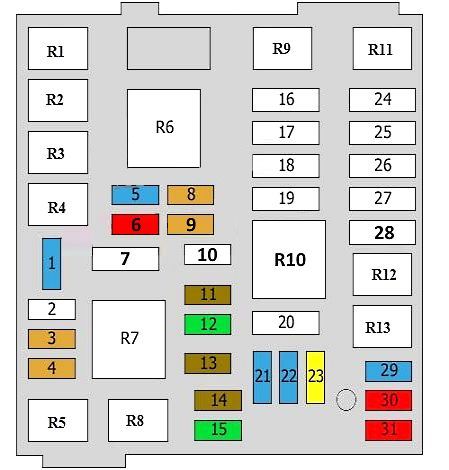

Schéma d'affectation
N° | Affectation | Calibre
1. | Avertisseur sonore (klaxon) | 15 A
2. | Non utilisé
3. | Calculateur de boîte de vitesses automatique / Calculateur moteur | 5 A
4. | Capteur d'état de charge de la batterie | 5 A
5. | Prise 12 V / Allume-cigare | 15 A
6. | Prise 12 V (coffre) | 10 A
7. | Pulseur d'air (climatisation) | 40 A
8. | Calculateur de boîte de vitesses automatique / Calculateur moteur | 5 A
9. | Calculateur de boîte de vitesses automatique | 5 A
10. | Emplacement vide
11. | Compresseur de climatisation | 7,5 A
12. | Lave-phares | 30 A
13. | Calculateur de boîte de vitesses automatique / Électrovannes GPL | 7,5 A / 15 A
14. | Gicleurs de lave-glace chauffants / Rétroviseurs dégivrants | 7,5 A
15. | Lunette arrière dégivrante | 30 A
16. | Moto-ventilateur de refroidissement (petite vitesse) | 30 A / 40 A
17. | Contacteur d'allumage | 20 A
18. | Moto-ventilateur de refroidissement (grande vitesse) | 50 A / 60 A
19. | Chauffage additionnel électrique (PTC1) | 40 A
20. | Réchauffeur de gazole / Pompe ATF | 40 A
21. | Pompe à carburant | 15 A / 20 A
22. | Injecteurs GPL / Calculateur de boîte de vitesses automatique | 15 A
23. | Centrale de freinage (ABS/ESP) | 20 A
24. | Relais de chauffage additionnel électrique (PTC2) | 50 A
25. | Groupe hydraulique ABS/ESP | 40 A
26. | Boîtier de préchauffage (moteur Diesel) | 60 A
27. | Centrale électronique de coffre | 60 A
28. | Boîtier de servitude carrosserie (Body Computer) | 70 A
29. | Calculateur moteur | 15 A / 20 A
30. | Calculateur moteur | 10 A
31. | Calculateur moteur | 10 A / 15 A
R1. | Non utilisé
R2. | Relais de compresseur de climatisation
R3. | Relais de lave-phares
R4. | Relais de démarreur / Injecteurs GPL
R5. | Relais d'électrovannes GPL
R6. | Relais de moto-ventilateur (grande vitesse)
R7. | Relais de pompe ATF / Réchauffeur de gazole
R8. | Relais de pompe à carburant
R9. | Relais de moto-ventilateur (petite vitesse)
R10. | Relais de prise 12 V / Pulseur de climatisation
R11. | Relais d'avertisseur sonore
R12. | Relais de lunette arrière dégivrante
R13. | Relais principal de gestion moteur
