Fusibles Volvo XC90 (L), 2014 - 2019

La deuxième génération de la Volvo XC90 réunit toutes les dernières technologies de l'entreprise suédoise dans les domaines de la motorisation, de la consommation de carburant et de la sécurité. Avec ce changement de génération, le modèle a conservé la silhouette de son prédécesseur, mais a gagné environ 150 kg en légèreté, tout en bénéficiant d'une nouvelle plateforme qui offre à la fois un poids réduit et une sécurité accrue. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans la Volvo XC90 (deuxième génération ; carrosserie L) 2014, 2015, 2016, 2017, 2018 et 2019 années modèles.

Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.

Dans le coffre

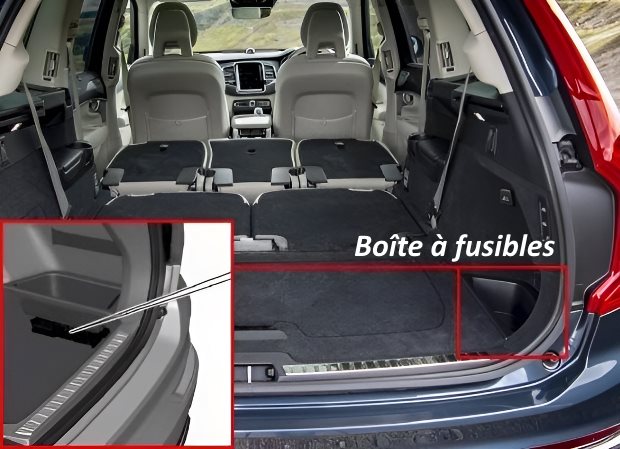

Situé sur le côté droit sous le compartiment de rangement.

Photo - Exemple.

Plan d'affectation

N° | Ampères | Affectation des fusibles
1. | 30A | Lunette arrière chauffante
2. | 20A | Siège arrière gauche à commande électrique (Excellence)
3. | 40A | Compresseur de suspension pneumatique
4. | 30A | Chauffage d'appoint électrique arrière droit
5. | Non utilisé
6. | 30A | Chauffage d'appoint électrique arrière gauche
7. | 20A | Siège arrière droit à commande électrique (Excellence)
8. | Non utilisé
9. | 25A | Hayon à commande électrique
10. | 20A | Siège passager avant à commande électrique.
11. | 40A | Module de crochet de remorquage
12. | 40A | Module de prétensionneur de ceinture, côté droit
13. | 5A | Bobines de relais internes
14. | Non utilisé
15. | 5A | Module de détection des pieds (pour l'ouverture du hayon à commande électrique)
16. | Non utilisé
17. | Non utilisé
18. | 25A | Module pour crochet de remorquage
19. | 20A | Siège conducteur électrique
20. | 40A | Module de prétensionneur de ceinture, côté gauche
21. | 5A | Caméra de recul
22. | Non utilisé
23. | Non utilisé
24. | 5A | Purificateur d'air ionique (Excellence)
25. | Non utilisé
26. | 5A | Module de commande des airbags et des prétensionneurs de ceinture
27. | 10A | Réfrigérateur (Excellence) ; porte-gobelets arrière chauffants/réfrigérés (Excellence)
28. | 15A | Chauffage des sièges, côté gauche arrière
29. | Non utilisé
30. | 5A | Information angle mort (BUS)
31. | Non utilisé
32. | 5A | Modules prétensionneurs de ceinture
33. | 5A | Entraînement des clapets d'échappement
34. | Non utilisé
35. | 15A | Module de commande AWD
36. | 15A | Siège chauffant, côté arrière droit
37. | Non utilisé

Type « Micro » : #13-17 et #21-36
Type « MCase » : #1-12, #18-20 et #37

Dans le compartiment moteur

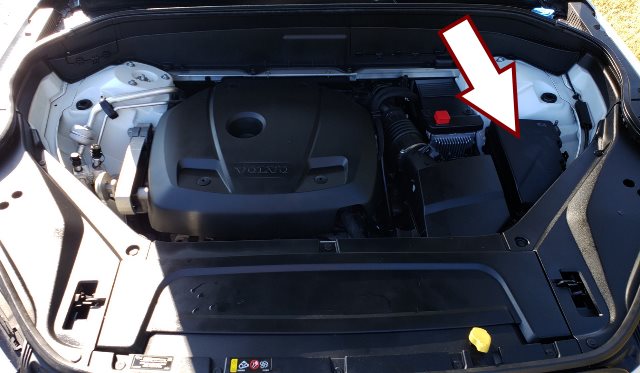

Le boîtier à fusibles se trouve sur le côté gauche, derrière le capot de protection. Il se compose de deux cartes combinées.

Vue générale.

Schéma

N° | Ampères | Affectation
18. | Non utilisé
19. | Non utilisé
20. | Non utilisé
21. | Non utilisé
22. | Non utilisé
23. | 5A | Prise USB à l'avant dans la console de toit*
24. | 15A | Prise 12 V à l'avant dans la console de toit, fusible allume-cigare Volvo XC90
25. | 15A | Prise 12 V dans la console centrale, dans l'espace pour les pieds de la deuxième rangée de sièges, prise 12 V dans la console centrale entre les sièges arrière (Excellence) ; ports USB dans la console centrale entre les sièges arrière.
26. | 15A | Prise 12 V dans le coffre, connecteurs USB pour support L-Pad (Excellence)
27. | Non utilisé
28. | Non utilisé
29. | Non utilisé
30. | Non utilisé
31. | Shunt | Chauffage électrique du pare-brise (côté gauche)
32. | 40A | Chauffage électrique du pare-brise (côté gauche)
33. | 25A | Lave-phares
34. | 25A | Lave-pare-brise
35. | Non utilisé
36. | 20A | Klaxon
37. | 5A | Sirène d'alarme de sécurité
38. | 40A | Module de commande du système de freinage (valves, frein de stationnement)
39. | 30A | Essuie-glaces
40. | 25A | Lave-glace arrière
41. | 40A | Chauffage électrique des vitres (côté droit)
42. | 20A | Chauffage auxiliaire
43. | 40A | Module de commande du système de freinage (pompe ABS)
44. | Non utilisé
45. | Shunt | Chauffage électrique du pare-brise (côté droit)
46. | 5A | Lorsque le contact est mis, les éléments suivants sont alimentés en courant : module de commande du moteur ; servomoteur électrique ; composants de la boîte de vitesses ; module électronique central ; module de commande du système de freinage
47. | Non utilisé
48. | 7,5A | Phare droit
49. | Non utilisé
50. | Non utilisé
51. | 5A | Module de commande de connexion de batterie
52. | 5A | Coussins amortisseurs
53. | 7,5A | Phare gauche
54. | 5A | Capteur de position de la pédale d'accélérateur
55. | 15A | Module de commande de transmission
56. | 5A | Module de commande du moteur
57. | Non utilisé
58. | Non utilisé
59. | Non utilisé
60. | Non utilisé
61. | 20A | Module de commande du moteur ; actionneur ; module de régulation du carburant ; vanne EGR (diesel) ; capteur de décalage du turbo (diesel) ; vanne du turbocompresseur (essence)
62. | 10A | Électrovannes (essence) ; soupapes ; thermostat de refroidissement moteur (essence) ; pompe de refroidissement EGR (diesel) ; module de commande de préchauffage (diesel)
63. | 7,5A | Régulateur de dépression ; soupape
64. | 5A | Module de commande du spoiler ; module de commande du radiateur
65. | Non utilisé
67. | 15A | Sonde lambda, avant ; sonde lambda, arrière (essence) ; sonde à particules (diesel)
68. | 15A | Électrovanne de la pompe à huile moteur ; embrayage magnétique de la climatisation ; sonde lambda, centrale (essence) ; sonde lambda, arrière (diesel)
69. | Module de commande du moteur
70. | 20A | Bobines d'allumage (essence) ; bougies d'allumage (essence)
71. | 15A | Chauffage du filtre à carburant (diesel)
72. | 30A | Non utilisé
73-76. | Non utilisé
77. | Shunt | Démarreur
78. | 40A | Démarreur

Type « micro » : #18-30, #35-37, #46-54 et #55-70
Type « MCase » : n° 31-34, n° 38-45 et n° 71-78

À l'intérieur

Situé côté passager derrière le revêtement.

La photo est un exemple de modèle.

Schéma

N° | Ampères | Affectation des fusibles
1. | Réserve
2. | 30A | Prise 230 V dans la console tunnel au niveau des pieds de la deuxième rangée de sièges (sauf Excellence)
Connecteur 230 V dans la console centrale entre les sièges arrière (Excellence)
3. | Réserve
4. | 5A | Capteur de mouvement
5. | 5A | Lecteur multimédia
6. | 5A | Écran conducteur
7. | 5A | Jeu de touches dans la console centrale
8. | 5A | Capteur solaire
9. | Réserve
10. | Réserve
11. | 5A | Module de volant
12. | 5A | Module pour démarreur et levier de frein de stationnement
13. | 15A | Module pour volant chauffant électriquement
14-17. Réserve
18. | 10A | Module pour la climatisation
19. | 7,5A | Antivol de volant
20. | 10A | Prise de diagnostic OBD-II
21. | 5A | Écran central
22. | 40A | Module de ventilation pour la climatisation avant
23. | Réserve
24. | 7,5A | Éclairage des commandes ; éclairage intérieur ; anti-éblouissement pour le rétroviseur intérieur ; capteur de pluie et de luminosité ; jeu de touches dans la console tunnel au niveau des pieds de la deuxième rangée de sièges (sauf Excellence) ; sièges avant à réglage électrique ; sièges arrière électriques (Excellence) ; affichage des fonctions de confort pour les sièges arrière (Excellence) ; modules de fonctions de confort pour les sièges arrière (massage) (Excellence)
25. | 5A | Calculateur pour les fonctions d'aide à la conduite
26. | 20A | Toit ouvrant panoramique avec pare-soleil
27. | 5A | Écran de projection
28. | 5A | Éclairage intérieur
29. | Réserve
30. | 5A | Écran dans la console de toit (avertissement de ceinture/affichage de l'airbag passager)
31. | Réserve
32. | 5A | Capteur d'humidité
33. | 20A | Module de porte arrière droit
34. | 10A | Fusibles dans le coffre
35. | 5A | Module de commande pour véhicule connecté à Internet ; module télématique
36. | 20A | Module de hayon gauche
37. | 40A | Module de commande audio (amplificateur)
38. | 40A | Module de ventilation de la climatisation arrière
39. | 5A | Module d'antenne multibande
40. | 5A | Modules de confort pour les sièges avant (massage)
41. | Réserve
42. | 15A | Essuie-glace arrière
43. | 15A | Module de commande de la pompe à carburant (fusible de la pompe à essence Volvo XC90)
44. | Réserve
45. | Réserve
46. | 15A | Chauffage du siège avant côté conducteur
47. | 15A | Chauffage du siège avant côté passager
48. | 10A | Pompe de refroidissement
49. | Réserve
50. | 20A | Module de porte avant gauche
51. | 20A | Module de commande du châssis (châssis actif)
52. | Réserve
53. | 10A | Module de commande Sensus
54. | Réserve
55. | Réserve
56. | 20A | Module de porte avant droit
57. | 5A | Affichage des fonctions de confort pour les sièges arrière (Excellence)
58. | 5A | TV (certains marchés)
59. | 15A | Fusible principal pour les fusibles 53 et 58
