Schéma de la boîte à fusibles VW T5 (Transporter / Multivan / Caravelle), 2004

Table des matières :

Dans l'habitacle
Dans le compartiment moteur
Tout l'équipement électrique

La série T5 a été produite de 2003 à 2015. À l'instar de son prédécesseur, le T4, elle est dotée d'une traction avant et d'un moteur transversal. Les modèles haut de gamme Caravelle et Multivan se distinguent de la version utilitaire standard par la présence de baguettes chromées sur la carrosserie. Dans cet article, nous détaillerons l'affectation des fusibles et des relais du Volkswagen T5 (Transporter, Multivan et Caravelle de cinquième génération ; codes carrosserie 7H et 7E ; plate-forme T). Années de production : 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Vous trouverez ci-dessous l'emplacement, la description et les illustrations des platines porte-fusibles. Les mentions « Allume-cigare » et « Pompe à carburant » sont mises en évidence en gras.

Dans l'habitacle

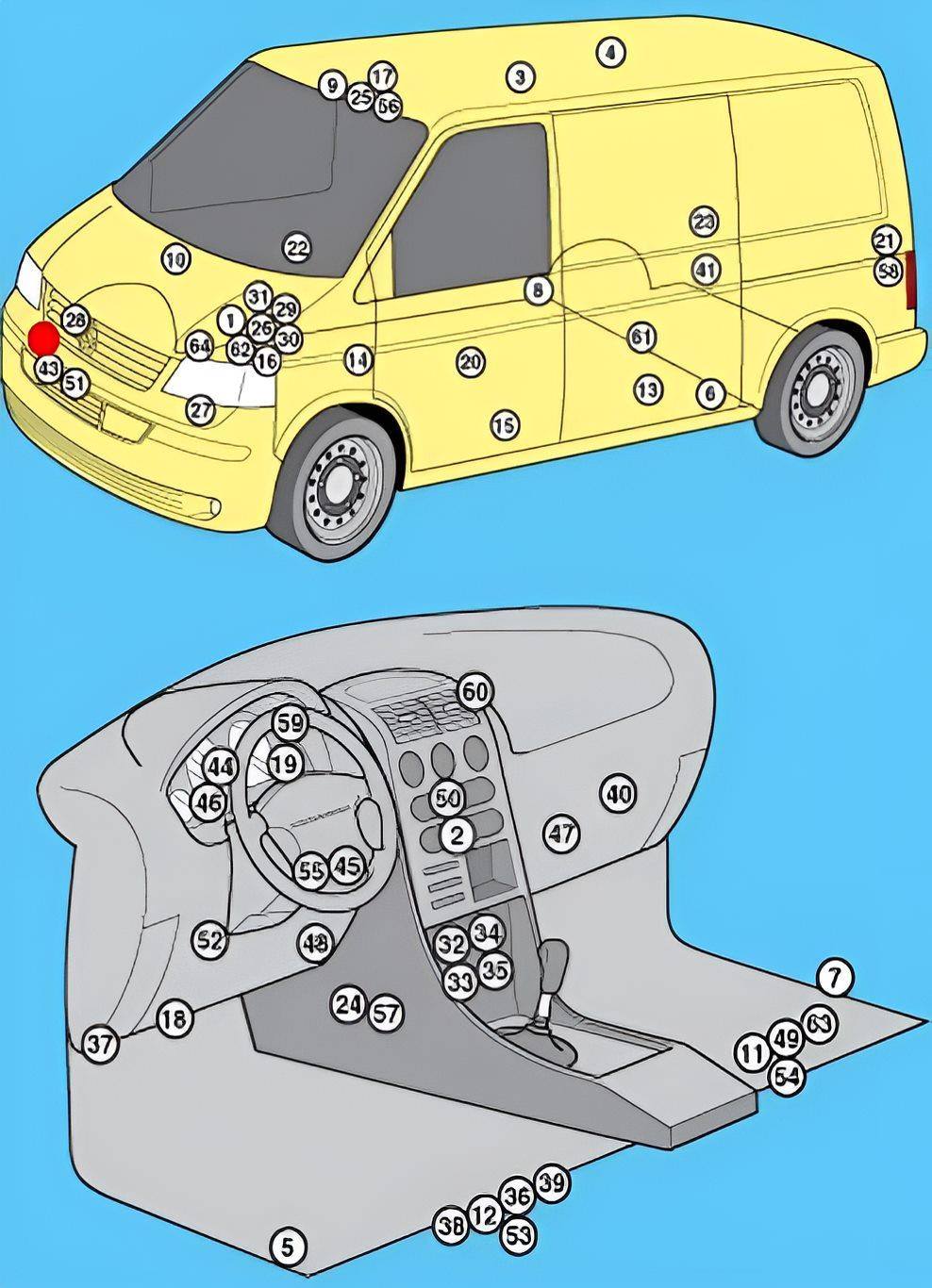

Implantation des composants :

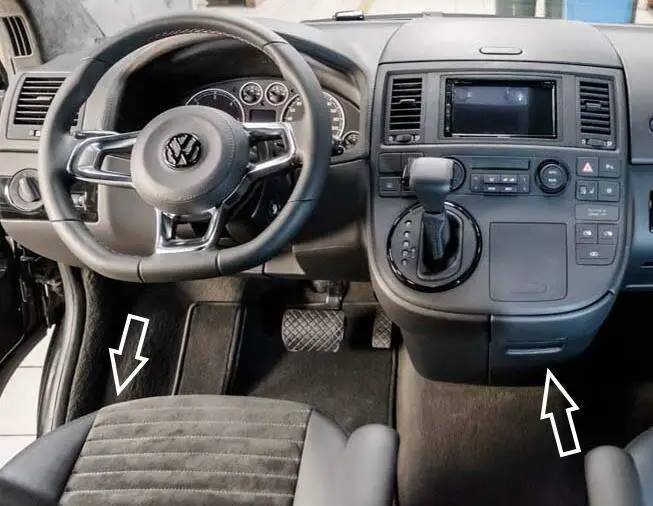

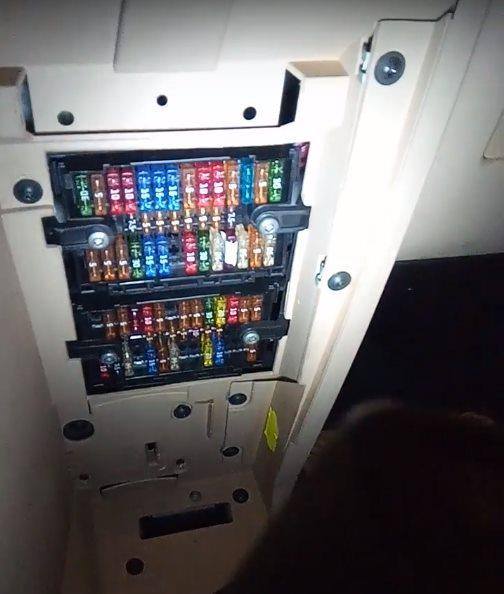

Les platines principales de relais et de fusibles sont situées au centre du tableau de bord, derrière un cache en plastique. Une platine porte-fusibles supplémentaire est logée sous le siège conducteur.

Boîte à fusibles centrale

Vue d'ensemble.

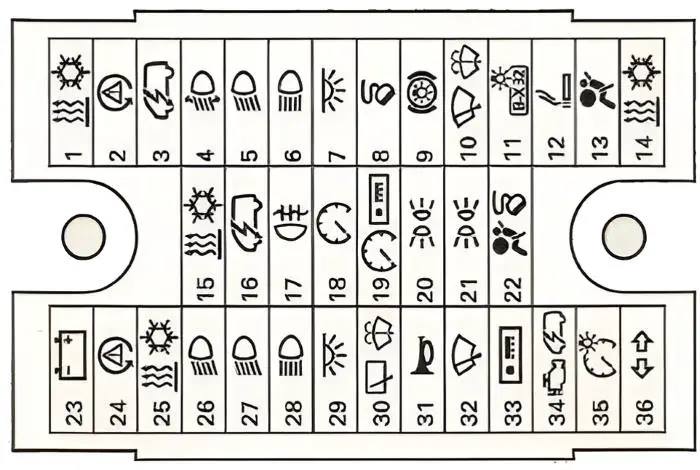

Schéma d'affectation des fusibles (partie supérieure)

N° | Affectation | Intensité (A)
1. | Relais d'alimentation borne 15, commandes de chauffage et de climatisation | 25A/30A
2. | Capteur d'angle de braquage | 5A
3. | Calculateur multifonction 1 (réseau de bord) | 10A
4. | Réglage de la portée des phares (5A) / Détecteur d'angle mort | 10A
5. | Ampoule de projecteur gauche | 15A
6. | Ampoule de projecteur gauche | 15A
7. | Calculateur multifonction 1 (éclairage intérieur ou réseau de bord) | 15A
8. | Prise de diagnostic (OBD) / Commande du toit ouvrant et des portes, commande du hayon | 5A / 15A/20A
9. | Contacteur de feux stop (capteur de position de la pédale de frein) / Calculateur du réseau de bord | 15A/30A
10. | Essuie-glace avant, essuie-glace arrière | 10A
11. | Éclairage de plaque d'immatriculation | 5A
12. | Fusible d'allume-cigare Volkswagen T5 – Transporter / Multivan / Caravelle ou commutateur d'éclairage | 15A / 5A-30A
13. | Système de retenue supplémentaire (SRS / Airbags) | 5A/10A
14. | Chauffage stationnaire, commandes de chauffage et climatisation / Commutateur d'éclairage | 30A / 25A
15. | Climatisation (commande de soufflante et relais) | 7,5A
16. | Calculateur multifonction | 5A
17. | Feu antibrouillard arrière, combiné d'instruments | 5A
18. | Calculateur du combiné d'instruments | 5A
19. | Système audio, calculateur du combiné d'instruments, calculateur multifonction 1, système de navigation, équipements spéciaux | 5A
20. | Feu de position gauche, feu stop gauche, feu arrière gauche ou blocage de différentiel | 5A
21. | Feu de position droit, feu stop droit, feu arrière droit ou relais de démarreur, calculateur de gestion moteur | 5A
22. | Témoin de désactivation de l'airbag passager, prise de diagnostic (OBD), calculateur du combiné d'instruments | 7,5A/10A
23. | Relais de démarreur (certains modèles avec boîte de vitesses manuelle) | 5A/30A
24. | Capteur d'angle de braquage | 5A
25. | Climatisation (soufflante) | 7,5A
26. | Commutateur d'éclairage | 30A
27. | Ampoule de projecteur droit | 15A
28. | Témoin de feux de route, projecteur droit | 15A
29. | Relais de signalement d'ouverture du hayon | 10A
30. | Gicleurs de lave-glace chauffants, moteur d'essuie-glace arrière | 10A
31. | Calculateur multifonction 1 (avertisseur sonore) | 30A
32. | Calculateur multifonction 1 (moteur d'essuie-glace) | 25A/30A
33. | Calculateur du système audio, système de navigation, système d'info-trafic (TMC) | 15A
34. | Calculateur de boîte de vitesses automatique, platine porte-fusibles et relais du compartiment moteur 1 | 25A
35. | Éclairage du combiné d'instruments | 5A
36. | Calculateur multifonction 1 (clignotants) | 25A

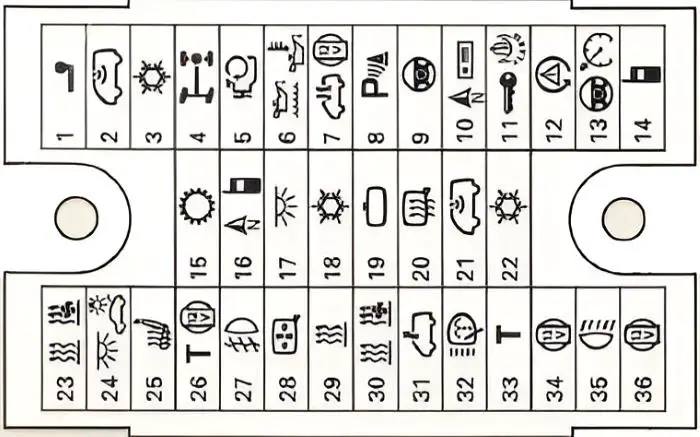

Schéma d'affectation des fusibles (partie inférieure)

N° | Affectation | Intensité (A)
1. | Prise d'attelage / Connecteur 10 voies | 25A / 15A
2. | Alarme antivol | 5A
3. | Soufflante de climatisation et chauffage stationnaire, gauche et droite / Équipements spéciaux | 5A / 10A/15A
4. | Calculateur de boîte de transfert (différentiel 4MOTION) | 10A
5. | Connecteur pour équipements spéciaux ou connecteur 6 voies | 10A
6. | Capteur de niveau et température d'huile moteur | 5A
7. | Ventilateur de toit / Alarme antivol | 10A / 30A
8. | Aide au stationnement (radars de recul) | 5A
9. | Module de colonne de direction (régulateur de vitesse) | 5A
10. | Système audio / Réglage de la portée des phares, rhéostat d'éclairage des instruments | 30A / 10A
11. | Sirène d'alarme antivol, calculateur multifonction 2, porte coulissante électrique, calculateur d'assistance à la fermeture du hayon / autoradio, alarme antivol | 20A / 15A
12. | Projecteur gauche ; relais de coupure des feux stop ; calculateur du réseau de bord | 5A / 10A / 30A
13. | Interrupteur principal du régulateur de vitesse, commandes au volant multifonction | 5A
14. | Téléphone, projecteur droit ; calculateur du réseau de bord | 5A / 30A
15. | Boîte de vitesses automatique ou téléphone et commande vocale | 5A
16. | Système audio, système de navigation, téléphone ; Tuner TV | 5A / 7,5A
17. | Calculateur multifonction (éclairage intérieur, rétroviseurs électrochromes) | 7,5A
18. | Climatisation (certains modèles) | 5A
19. | Rétroviseur intérieur électrochrome | 5A
20. | Calculateur multifonction 1 (dégivrage des rétroviseurs extérieurs) | 10A
21. | Alarme antivol ou capteur de pluie | 5A
22. | Climatisation ou capteur de pression | 5A
23. | Chauffage d'appoint et équipements supplémentaires | 5A
24. | Plafonniers d'éclairage intérieur | 7,5A
25. | Sièges chauffants | 15A/25A
26. | Tachygraphe (selon équipement) | 10A
27. | Phares antibrouillard ou relais d'alimentation | 15A
28. | Commande de réglage des rétroviseurs, dégivrage des rétroviseurs extérieurs | 5A
29. | Chauffage stationnaire | 25A
30. | Chauffage stationnaire | 5A
31. | Toit ouvrant / Chargeur embarqué | 25A / 5A
32. | Pompe de lave-phares et relais correspondants | 20A
33. | Tachygraphe (selon équipement) | 5A
34. | Prise 12V optionnelle 3 (arrière) / Commandes au volant multifonction | 15A / 5A
35. | Calculateur multifonction 1 (feux de recul, si boîte de vitesses automatique) / Calculateur du réseau de bord | 10A / 20A
36. | Calculateur d'équipements camping-car, équipements spéciaux du véhicule | 5A

Boîte de relais

Située derrière la platine porte-fusibles centrale.

Schémas

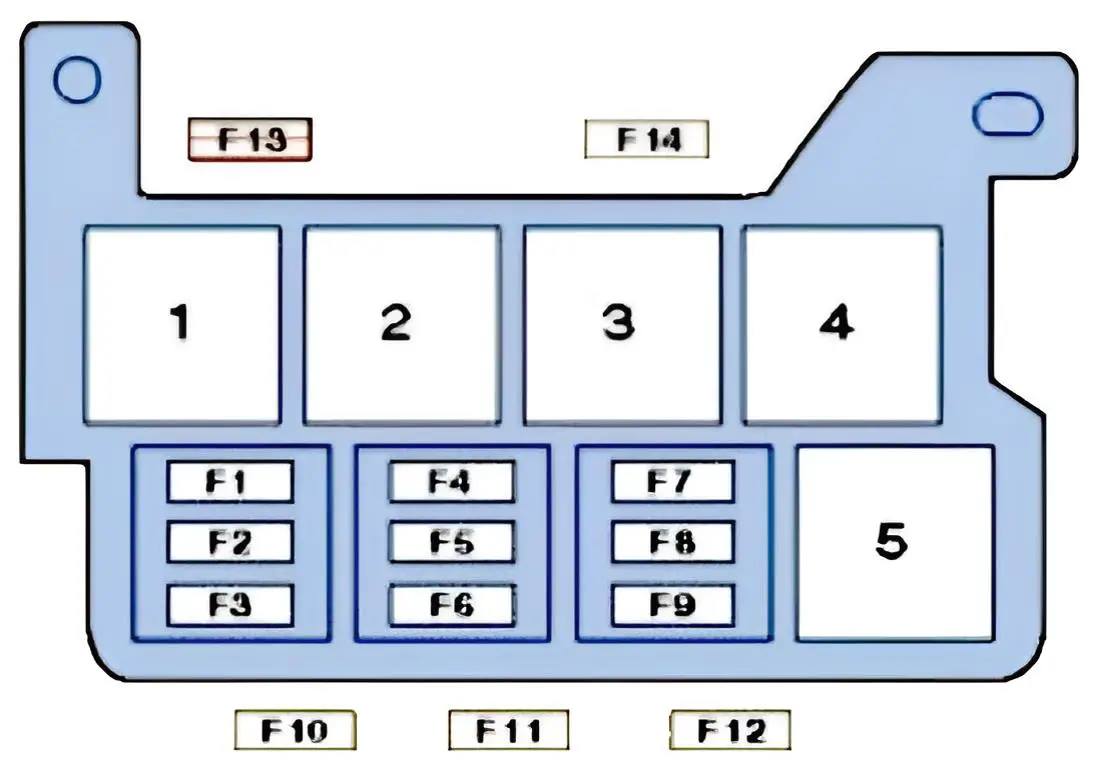

Type 1

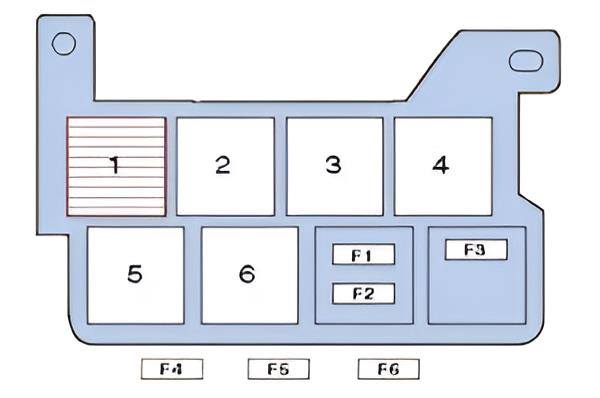

Type 2

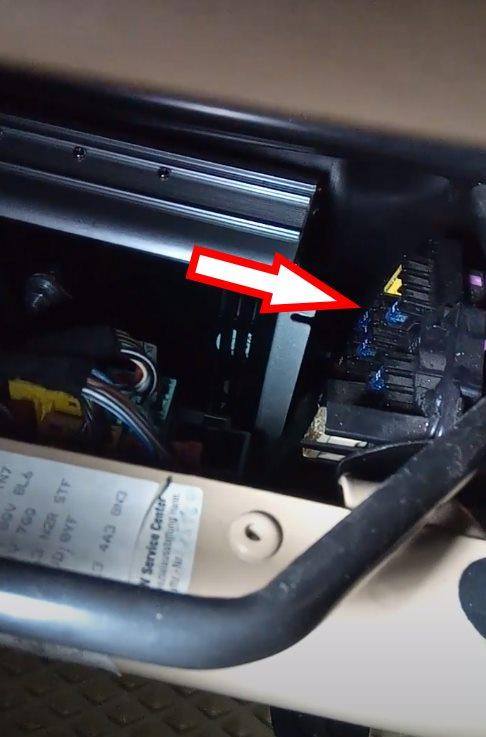

Boîte à fusibles supplémentaire

Située sous le siège conducteur.

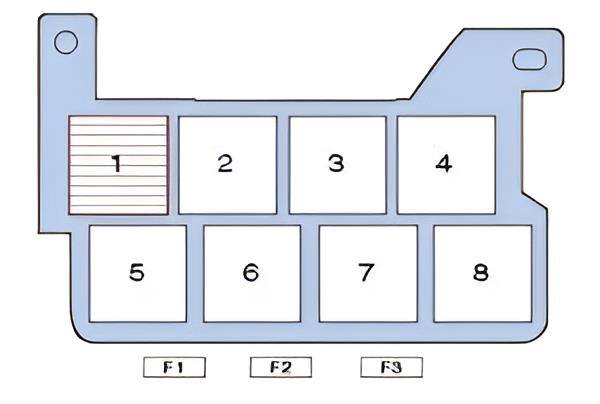

Schémas

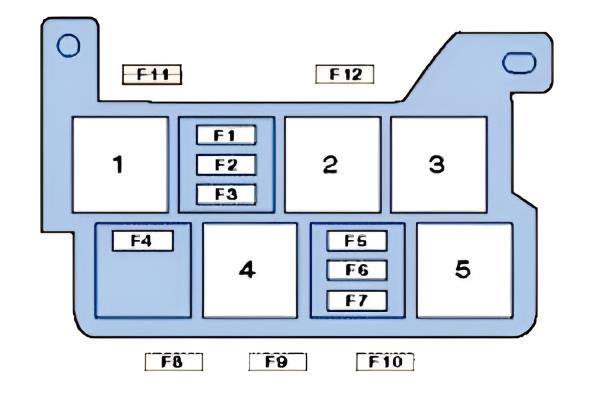

Type 1

N° | Affectation | Intensité (A)
F1. | Prise(s) 12V pour accessoires | 15A
F2. | Prise(s) 12V pour accessoires | 15A
F3. | Prise 12V pour accessoires | 15A
F4. | Réfrigérateur (California / camping-car), équipements spéciaux du véhicule | 15A
F5. | Module d'antenne | 5A
F6. | Chauffage stationnaire | 25A
F7. | Soufflante de chauffage / climatisation (Climatronic) | 30A
F11. | Faisceau électrique de porte coulissante droite | 40A
F12. | Batterie auxiliaire | 80A
1. | Emplacement vide
2. | Relais de couplage pour le circuit de charge (avec batterie auxiliaire)
3-5. | Équipements spéciaux du véhicule

Type 2

N° | Affectation | Intensité (A)
F1. | Calculateur d'équipements camping-car | 5A
F2. | Prise 12V d'équipement spécial 1 (avant), réfrigérateur (California / camping-car) | 10A
F3. | Pompe à eau propre (California / camping-car) | 5A
F4. | Éclairage intérieur, liseuses (Multivan / California) | 10A
F5. | Boîtier d'alimentation pour accessoires (camping-car) | 30A
F6. | Calculateur du toit relevable (California) | 40A
F7. | Antenne | 5A
F8. | Chauffage stationnaire | 25A
F9. | Soufflante de chauffage / climatisation (Climatronic) | 30A
F13. | Calculateur de porte coulissante électrique droite | 40A
F14. | Batterie auxiliaire | 80A
1. | Relais de couplage pour le circuit de charge (avec batterie auxiliaire)
2. | Emplacement vide
3. | Relais de couplage pour le circuit de charge (avec batterie auxiliaire)
4-5. | Équipements spéciaux du véhicule

Type 3

N° | Affectation | Intensité (A)
SF1. | Connecteur 10 voies / Connecteur 6 voies | 5A
SF2. | Connecteur 10 voies | 30A
SF3. | Connecteur 10 voies ou enregistreur de données d'accident (UDS) | 5A/15A
SF4. | Connecteur 10 voies | 15A
SF5. | Connecteur 10 voies | 5A
SF6. | Connecteur 6 voies | 25A
SF7. | Prise 12V, convertisseur de tension | 15A/30A
SF8. | Calculateur de chauffage | 20A/25A
SF9. | Soufflante d'air frais | 25A/30A
SF10. | Calculateur de climatisation | 15A/30A
SF11. | Fusible d'allume-cigare Volkswagen T5 (Transporter / Multivan / Caravelle) | 5A
SF12. | Connecteur 10 voies / Connecteur 6 voies | 5A
SF13-15. | Relais (affectation locale)
SF16. | Chargeur embarqué | 30A
SF17. | Groupe hydraulique de toit relevable | 30A
SF18. | Éclairage intérieur | 10A
SF19. | Compartiment réfrigéré | 10A
SF20. | Pompe à eau | 5A
SF21. | Panneau de commande de l'équipement camping-car | 5A
SF22. | Prise 12V | 15A
SF23. | Prise 12V | 15A
SF24. | Ventilateur de toit ou prise 12V | 10A
SF25. | Calculateur de détection de remorque | 15A
SF26. | Calculateur de détection de remorque | 20A
SF27. | Calculateur de détection de remorque | 20A
SF28. | Calculateur de détection de remorque | 7,5A
SF29. | Réserve | -
SF30. | Calculateur d'amplification vocale | 5A
SF31-32. | Réserve | -
SF33. | Réglage lombaire du siège conducteur | 15A
SF34. | Calculateur de porte coulissante électrique droite | 40A
SF35. | Relais de charge pour deuxième batterie | 80A
SF36. | Calculateur de porte coulissante électrique gauche | 40A
SF37. | Soufflante d'entrée d'air | 40A
SF38. | Connecteur 6 voies | -
SF39. | Réserve | -

Dans le compartiment moteur

Sous le capot, à proximité de la batterie, se trouvent trois éléments : la platine porte-fusibles principale, la platine de relais auxiliaire et le porte-fusibles de puissance.

Boîte à fusibles principale

Située à côté du réservoir de liquide de frein.

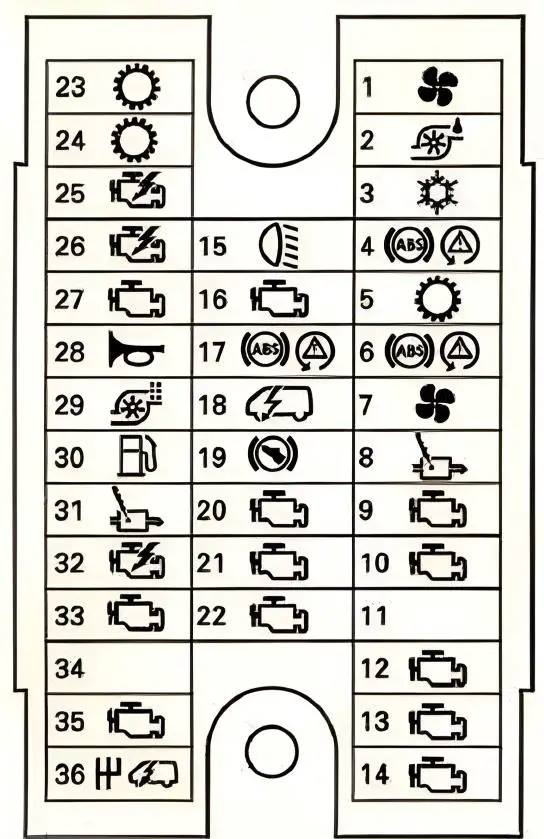

Schéma

N° | Affectation | Intensité (A)
1. | Motoventilateur(s) de refroidissement | 5A
2. | Relais de pompe de circulation du liquide de refroidissement | 5A
3. | Résistance de soufflante / Chauffage du carter | 15A/5A
4. | ABS ou stabilisateur de tension, autoradio | 30A
5. | Boîte de vitesses automatique | 15A
6. | ABS | 30A
7. | Calculateur de motoventilateur de refroidissement 1 ; Pompe de lave-glace | 5A / 7,5A
8. | Calculateur de gestion moteur | 15A
9. | Calculateur de gestion moteur ; Relais du circuit principal d'allumage | 5A
10. | Calculateur de gestion moteur ; Compresseur ou vanne de régulation | 5A / 15A
11. | Calculateur de direction assistée ; Commutateur et relais de phares | 5A / 30A
12. | Gestion moteur ; Régulateur de pression de carburant | 5A / 10A
13. | Gestion moteur / Projecteur Xénon gauche | 10A
14. | Gestion moteur ou relais de pompe à carburant | 5A
15. | Contacteur de feux de recul | 10A
16. | Gestion moteur ou contacteur de feux stop, débitmètre d'air massique | 5A
17. | Système antiblocage des freins (ABS) | 5A
18. | Direction assistée | 5A
19. | Contacteur de feux stop (capteur de position de la pédale de frein), capteur de position de la pédale d'embrayage | 5A
20. | Calculateur de gestion moteur | 5A
21. | Vanne de recyclage des gaz d'échappement (EGR) | 5A
22. | Gestion moteur (injecteurs) | 10A
23. | Boîte de vitesses automatique ; Projecteur Xénon droit | 25A / 10A
24. | Boîte de vitesses automatique | 5A
25. | Gestion moteur, allumage | 25A
26. | Gestion moteur / Projecteur gauche | 25A/5A
27. | Relais de pompe de circulation du liquide de refroidissement | 5A
28. | Avertisseur sonore (aigu) | 15A
29. | Capteur de vitesse ; Projecteur droit | 10A/5A
30. | Relais de pompe de climatisation/chauffage stationnaire, relais de pompe à carburant (fusible de pompe à carburant VW Transporter / Multivan / Caravelle) | 15A/20A
31. | Gestion moteur (sonde lambda) | 15A
32. | Gestion moteur (allumage) ; Relais de pompe à carburant | 30A/5A
33. | Gestion moteur, relais de pompe de circulation du liquide de refroidissement, relais de bougies de préchauffage | 5A
34. | Calculateur de motoventilateur de refroidissement ; Calculateur du réseau de bord (BCM) | 10A/5A
35. | Gestion moteur ; Capteur de niveau de carburant | 10A/15A
36. | Relais de démarreur ; Interface de bus de données (Gateway) | 25A/30A / 5A

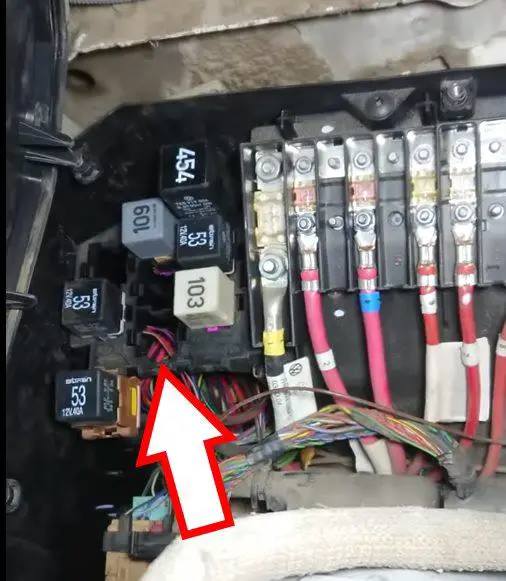

Boîte à relais

Située sous la batterie.

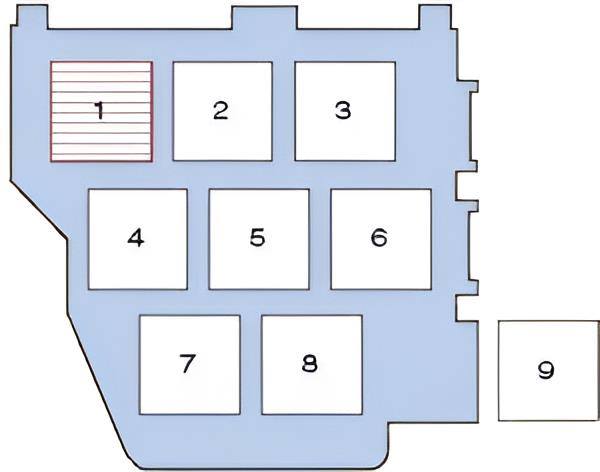

Schémas

Type 1

Type 2

N° | Affectation
1. | Calculateur de climatisation (réglage manuel) / Climatic
2. | Relais de pompe à carburant 2
3. | Relais de pompe d'insufflation d'air secondaire
4. | Relais du circuit principal d'allumage
5. | Relais de pompe à carburant 1
6. | Relais d'embrayage électromagnétique du compresseur de climatisation (Climatronic)
7. | Calculateur de boîte de vitesses automatique
8. | Calculateur de direction assistée
9. | Pompe de circulation du liquide de refroidissement

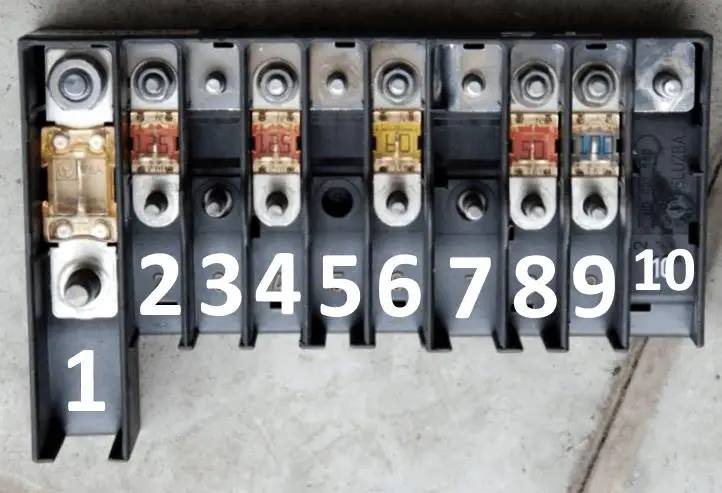

Fusibles de puissance

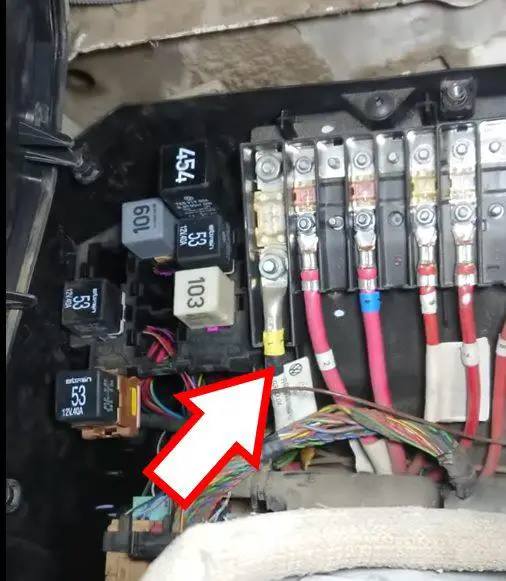

Ce porte-fusibles se trouve sous la batterie. Son accès nécessite la dépose de cette dernière.

Schéma

N° | Affectation | Intensité (A)
1. | Alternateur | 175A/225A
2. | Boîtier de distribution d'alimentation, relais des circuits d'allumage auxiliaires, lève-vitre électrique conducteur, lève-vitre électrique passager, dégivrage de la lunette arrière, relais de décharge contact X, fusibles individuels | 125A
3. | Circuit de charge (avec batterie auxiliaire), calculateur de porte coulissante gauche (certains modèles), calculateur de porte coulissante droite (certains modèles), relais de couplage du circuit de charge (avec batterie auxiliaire) | 50A/100A
4. | Boîtier de distribution d'alimentation ; Connexion positive du faisceau de câbles du compartiment moteur | 125A/70A
5. | Boîtier de distribution d'alimentation (certains modèles), fusibles séparés | 50A
6. | Relais de bougies de préchauffage ; Moteur de pompe d'insufflation d'air secondaire | 60A/50A
7. | Motoventilateur de refroidissement, fusibles séparés | 70A/80A / 100A
8. | Motoventilateur de refroidissement, protégé par un fusible séparé | 40A/50A / 100A
9. | Boîtier de distribution d'alimentation, contacteur d'allumage (Neiman) | 100A

Tout l'équipement électrique

Implantation générale des calculateurs et modules électroniques dans le véhicule.

N° | Composant
1. | Bloc hydraulique et calculateur ABS
2. | Calculateur de climatisation (intégré au panneau de commande de chauffage)
3. | Calculateur de climatisation arrière (intégré au panneau de commande de chauffage)
4. | Module d'antenne (selon équipement)
5. | Capteur de choc latéral, côté conducteur
6. | Capteur de choc latéral, arrière gauche
7. | Capteur de choc latéral, côté passager avant
8. | Capteur de choc latéral, arrière droit
9. | Calculateur de l'alarme antivol
10. | Sirène de l'alarme antivol - près du résonateur d'admission
11. | Amplificateur du système audio - sous le siège passager avant (selon équipement)
12. | Batterie auxiliaire 1 - sous le siège conducteur (selon équipement)
13. | Batterie auxiliaire 2 (California) - dans le meuble de cuisine
14. | Calculateur du chauffage stationnaire (Webasto Air Top 3500) - sous le soubassement, côté droit (selon équipement)
15. | Calculateur du chauffage d'appoint (Webasto Thermo Top) - sous le soubassement, côté gauche (selon équipement)
16. | Batterie principale
17. | Calculateur d'équipements camping-car (California)
18. | Prise de diagnostic (OBD/DLC)
19. | Interface de diagnostic (Gateway) - derrière le tableau de bord
20. | Calculateur de porte (conducteur)
21. | Calculateur de porte coulissante électrique gauche - dans le montant B gauche
22. | Calculateur de porte (passager)
23. | Calculateur de porte coulissante électrique droite - dans le montant B droit
24. | Capteur de lacet et d'accélération transversale (ESP)
25. | Calculateur du toit relevable (California)
26. | Calculateur de gestion moteur - près de la platine de fusibles/relais dans le compartiment moteur
27. | Calculateur du motoventilateur de refroidissement 1 - sur le support avant gauche
28. | Calculateur du motoventilateur de refroidissement 2 - intégré au motoventilateur 2 (selon équipement)
29. | Platine porte-fusibles principale, compartiment moteur
30. | Platine de relais, compartiment moteur
31. | Porte-fusibles de puissance, compartiment moteur
32. | Platine porte-fusibles centrale de l'habitacle - au centre du tableau de bord
33. | Platine porte-fusibles inférieure de l'habitacle - sous la platine centrale
34. | Platine porte-fusibles et relais de l'habitacle - derrière les platines centrales
35. | Platine porte-fusibles et relais de l'habitacle - derrière les platines centrales
36. | Platine porte-fusibles et relais supplémentaire - sous le siège conducteur
37. | Fusible supplémentaire 1 (blocage de différentiel arrière 10A) - montant A gauche
38. | Fusible supplémentaire 2 (chauffage stationnaire 30A) - sous le siège conducteur
39. | Fusible supplémentaire 3 (porte coulissante électrique gauche 40A) - sous le siège conducteur (certains modèles)
40. | Résistance de la soufflante de chauffage - près de la soufflante de chauffage arrière
41. | Résistance 2 de la soufflante de chauffage - près de la soufflante de chauffage arrière (selon équipement)
42. | Avertisseur sonore 1 (Klaxon)
43. | Avertisseur sonore 2 (selon équipement)
44. | Calculateur de l'antidémarrage - intégré au combiné d'instruments
45. | Bobine de lecture de l'antidémarrage - sur le contacteur d'allumage (Neiman)
46. | Combiné d'instruments (porte-instruments) - tableau de bord
47. | Calculateur de téléphonie - garniture de coffre
48. | Calculateur du réseau de bord (BCM) - Fonctions : Boîte de vitesses automatique, gestion de l'énergie (avec batterie auxiliaire), régulateur de vitesse, contacteurs de portes/capot, délestage électrique, lève-vitres, pompe à carburant, lave-phares, dégivrage des rétroviseurs, dégivrage de la lunette arrière, feux de détresse, pare-brise chauffant, klaxon, clignotants, éclairage des instruments, plafonniers, balayage automatique des essuie-glaces, feux arrière.
49. | Calculateur de confort - Fonctions : Alarme antivol, verrouillage centralisé, rétroviseurs électriques rabattables, porte coulissante électrique, lève-vitres électriques, toit ouvrant.
50. | Calculateur du système de navigation - intégré à l'écran de navigation
51. | Capteur de température extérieure
52. | Calculateur d'aide au stationnement (radars de recul)
53. | Calculateur de siège chauffant conducteur
54. | Calculateur de siège chauffant passager
55. | Capteur d'angle de braquage (selon équipement)
56. | Moteur et calculateur du toit ouvrant
57. | Calculateur des airbags (SRS)
58. | Calculateur d'assistance à la fermeture du hayon - montant D gauche (selon équipement)
59. | Calculateur du système d'info-trafic (TMC) - sous le tableau de bord
60. | Calculateur du système d'info-trafic (TMC) (autre position) - sous le tableau de bord
61. | Calculateur de transmission intégrale (Haldex 4MOTION) - sur le pont arrière
62. | Calculateur de boîte de vitesses automatique - près du calculateur moteur
63. | Calculateur de commande vocale - sous le siège passager (selon équipement)
64. | Capteur de vitesse du véhicule - sur la boîte de vitesses (certains modèles)

Tutoriel vidéo détaillé pour accéder aux platines de distribution.

Commentaires

Bonjour merci pour votre site.
Savez vs comment on accède a la boîte de relais sous le tableau de fusible centrale svp ?
Cordialement Éric

Répondre

Ajouter un commentaire

Fusibles et relais VW T5 (Transporter / Multivan / Caravelle), 2004 - 2015

Dans l'habitacle

Boîte à fusibles centrale

Boîte de relais

Boîte à fusibles supplémentaire

Dans le compartiment moteur

Boîte à fusibles principale

Boîte à relais

Fusibles de puissance

Tout l'équipement électrique
