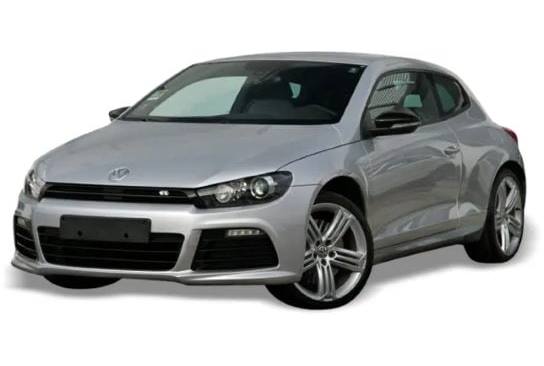

La Volkswagen Scirocco est un coupé compact à traction et hayon, produit en série sur trois générations, de 1974 à 1992, puis de 2008 à 2017. Ce manuel technique détaille l'affectation des fusibles et des relais de la VW Scirocco de troisième génération (plateforme PQ35), couvrant les années de production allant de 2008 à 2015.
Ce guide présente l'implantation, la description et les illustrations des platines porte-fusibles. Les éléments « Allume-cigare » et « Pompe à carburant » sont mis en évidence en gras.
Dans le compartiment moteur
L'emplacement de la platine porte-fusibles est indiqué sur l'illustration ci-dessus.
Illustration à titre d'exemple (type 2).
Schéma

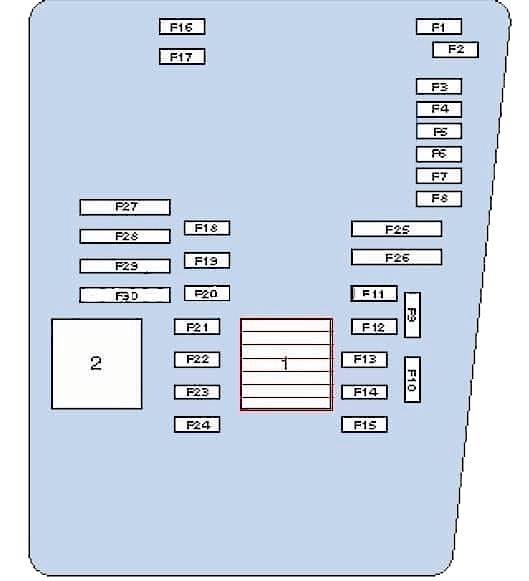

Variante 1

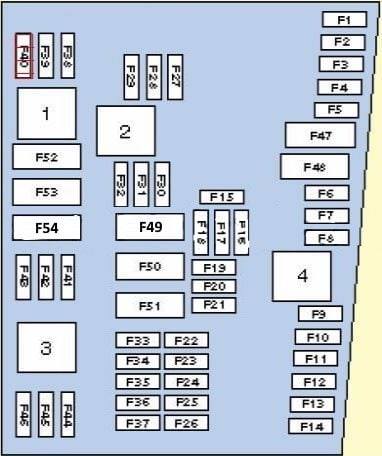

Variante 2
N° | Affectation | Intensité (A)
F19. | Moteur d'essuie-glaces avant | 30A
F17. | Avertisseur sonore | 15A
F24. | Motoventilateur de refroidissement | 10A
F8. | Autoradio / Multimédia | 15A
F18. | Amplificateur audio | 30A
F9. | Module de téléphonie | 15A
F4/25. | ABS | 30A
F26. | Projecteur avant gauche | 30A
F16. | Projecteur avant droit | 30A
F4/25. | ESP | 30A
Dans l'habitacle

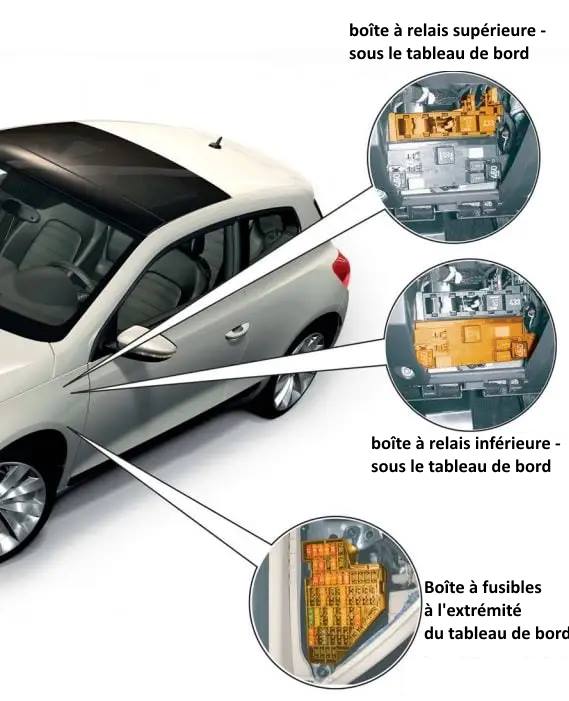

L'emplacement de la platine porte-fusibles est indiqué sur l'illustration ci-dessus.

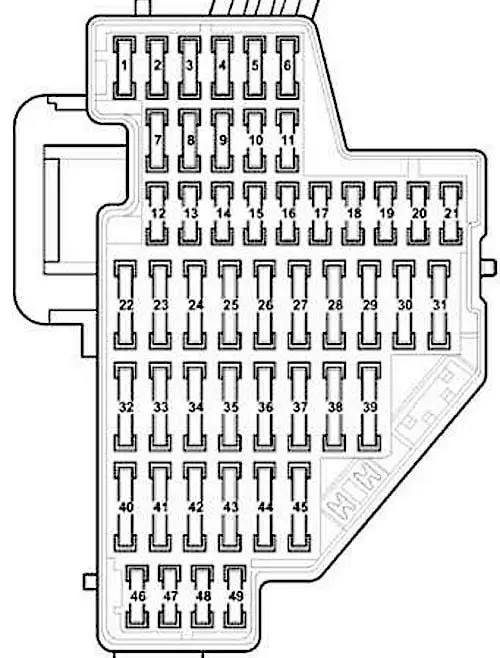

Schéma
N° | Affectation | Intensité (A)
25. | Dégivrage de la lunette arrière | 25A
41. | Moteur d'essuie-glace arrière | 15A
17. | Alarme antivol (surveillance de l'habitacle) | 5A
2. | Porte-instruments | 10A
27. | Module d'alimentation (pompe à carburant) | 15A
34. | Réglage lombaire des sièges | 15A
1. | Réglage de la portée des projecteurs | 10A
33. | Toit ouvrant panoramique | 30A
13. | Capteur de pluie | 10A
4. | Gicleurs de lave-glace chauffants | 5A
36. | Lave-projecteurs | 20A
37. | Sièges chauffants | 30A
42. | Allume-cigare et prises 12 V | 20A
12. | Verrouillage centralisé | 10A
2/4. | ABS et ESP | 10A / 5A
17. | Capteur d'inclinaison | 5A
3. | Airbags | 5A
2. | Contacteur de feux stop | 10A
35. | Système d'assistance et de guidage | 20A
23. | Lève-vitres électriques | 30A
22/44. | Pulseur d'air d'habitacle | 40A
