La Beetle est une voiture compacte produite et vendue par Volkswagen de 2011 à 2019. Elle est basée sur la plateforme PQ35. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le VW Beetle A5 (première génération ; plate-forme PQ35) 2011, 2012, 2013, 2013, 2014, 2015, 2015, 2016, 2016, 2017, 2018, 2019 années-modèles.
Vous trouverez ici des photographies des blocs de montage, leurs emplacements et des plans. En outre, nous identifierons séparément les fusibles de l'allume-cigare et de la pompe à carburant.
À l'intérieur du véhicule

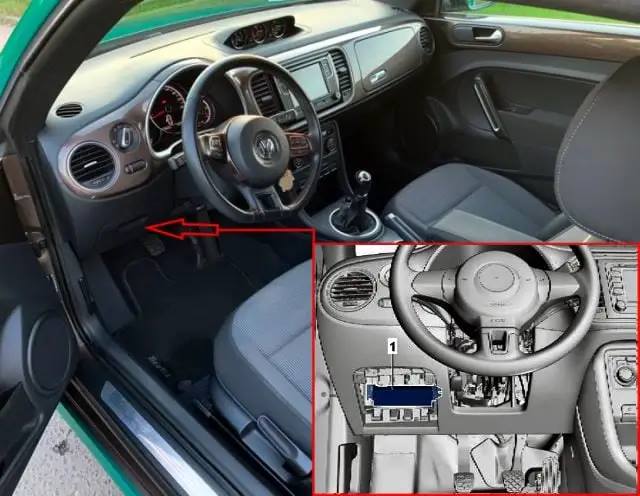

Le boîtier à fusibles se trouve côté conducteur, en bas du tableau de bord, derrière un cache en plastique.

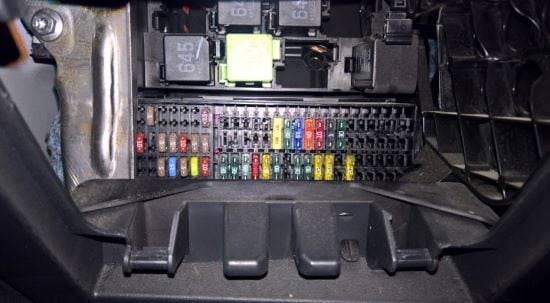

Exemple d'accès.
Schéma
No | Affectation des fusibles | Ampères
1. | Unité de commande 2 de la surveillance de l'angle mort | 5A
2. | Appareil de commande pour module d'appel d'urgence et unité de communication | 10A
3. | Combiné d'instruments CU | 5A
4. | Unité de réception et d'émission de téléphone | 5A
5. | Combiné d'instruments CU, unité de commande du réseau de bord, ampoule de feu antibrouillard gauche | 10A
6. | Bouton de déverrouillage dans la poignée du hayon de coffre, caméra de recul | 10A
7. | Commutateur de variation et commande de l'éclairage du combiné d'instruments, éclairage de la plaque d'immatriculation | 5A
8. | Pompe du lave-glace | 10A
9. | Commande d'airbag, témoin de désactivation de l'airbag passager, commande de détection d'occupation du siège | 5A
10. | Interrupteur pour essuie-glace intermittent | 15A
11. | Interrupteur d'éclairage | 5A
12. | Remplacement
13. | Bouton de démarrage/arrêt, interrupteur de rabattement des rétroviseurs, bouton de contrôle de la pression des pneus, interrupteur du feu de recul, capteur de haute pression, capteur de pollution de l'air, calculateur de chauffage, calculateur d'aide au stationnement, calculateur de système de localisation du véhicule, rétroviseur intérieur électrochrome, résistance de chauffage du liquide de lavage | 5A
14. | Commutateur de régulateur de vitesse, commutateur Tiptronic, capteur de niveau et de température d'huile, instruments auxiliaires, calculateur ABS, calculateur de combiné d'instruments, calculateur de direction assistée, calculateur de colonne de direction, stabilisateur de tension, interface de bus de données de diagnostic, calculateur de pompe à carburant, calculateur de capteur de levier sélecteur, calculateur de moteur, résistance chauffante de ventilation de carter moteur | 10A
15. | Interrupteur et commande de l'éclairage du combiné d'instruments, débitmètre d'air massique, appareil de commande pour l'amortissement des vibrations, servomoteur pour le correcteur de phares, connecteur de diagnostic à 16 pôles. | 5A
16. | Appareil de commande du moteur | 5A
17. | capteur de sécurité intérieur, capteur d'inclinaison du véhicule, sirène d'alarme | 10A
18. | Ampoule de phare de croisement gauche | 15A
19. | Ampoule feu de croisement droit | 15A
20. | Commutateur Tiptronic, calculateur de chauffage, calculateur de boîte de vitesses automatique, calculateur de Climatronic, calculateur de climatisation, calculateur de capteur de sélecteur, électrovanne de déverrouillage de la clé de contact | 10A
21ème | Appareil de commande du réseau de bord | 15A
22. | Commutateur d'allumage et de démarrage, appareil de commande pour le système de suivi du véhicule | 5A
23. | Capteur de pluie et de luminosité, appareil de commande du réseau de bord, émetteur-récepteur téléphonique, appareil de commande du module d'appel d'urgence et de communication, connecteur, 16 pôles -T16-, connecteur de diagnostic, équipement supplémentaire | 10A
24. | Appareil de commande du réseau de bord, appareil de commande pour l'autorisation d'accès et le démarrage du moteur, appareil de commande pour le verrouillage de la colonne de direction, interface du bus de données de diagnostic | 10A
25. | Calculateur de boîte de vitesses automatique, commutateur multifonctionnel, calculateur mécatronique DSG | 10A / 25A
26 | Pompe à vide du système de freinage | 30A
27. | Remplacement
28. | Relais 1 Borne d'alimentation 75 | 25A
29. | Module de commande du réseau de bord | 5A
30. | Diode de verrouillage, fusible allume-cigare Volkswagen Beetle, prise 12 V | 20A
31. | Interrupteur d'éclairage | 30A
32. | Interrupteur pour phares antibrouillard | 15A
33. | Commande de chauffage, commande de climatisation | 40A
34. | Boîtier de commande du combiné d'instruments, boîtier de commande du réseau de bord, ampoule de feu de route gauche, ampoule de feu de route droit, phares | 10A / 15A
35. | Appareil de commande de la colonne de direction | 1A
36. | Appareil de commande du réseau de bord | 30A
37. | Ampoule du module de feux diurnes gauche | 5A
38. | Ampoule du module de feux diurnes droit | 5A
39. | Relais pour l'allumage manuel des feux de croisement et du signal lumineux (feux de route) | 30A
40-42. | réserve
43. | Appareil de commande de la porte du passager | 30A
44. | Appareil de commande du réseau de bord | 30A
45. | Appareil de commande de la porte du conducteur | 30A
46. | réserve
47. | Relais de pompe à essence | 20A
48. | Appareil de commande du réseau de bord | 30A
49. | Appareil de commande du ventilateur d'admission d'air | 40A
50. |Contrôleur de chauffage des sièges avant | 30A
51. | Appareil de commande du toit ouvrant | 30A
52. | Appareil de commande du réseau de bord | 20A
53. | Appareil de commande du réseau de bord | 20A
54. | Appareil de commande pour boîte automatique | 25A
55. | Commutateur d'éclairage, feux de croisement et commutateur d'éclairage (feux de route allumés) | 20A
56. | Appareil de commande du réseau de bord | 20A
57. | Appareil de commande avec écran du système de radio-navigation, unité de tête | 25A
58. | Relais pour le système de dosage des agents de récupération | 10A
59. | réserve
60. | réserve
Dans le compartiment moteur

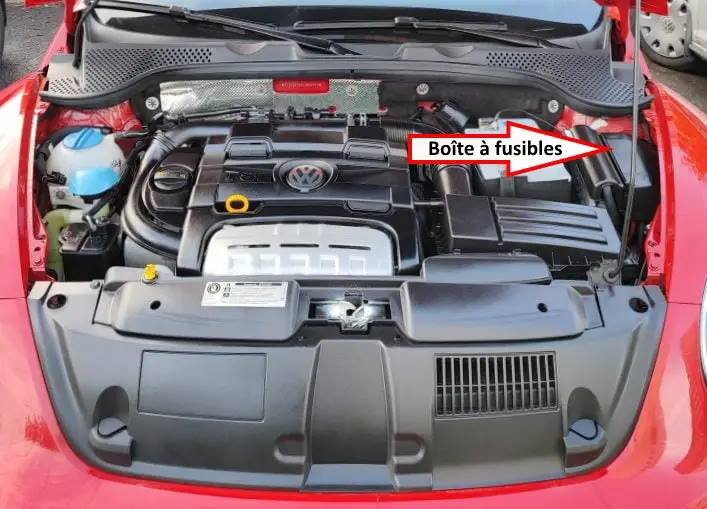

L'appareil se trouve à proximité de la batterie. Il est recouvert d'un couvercle en plastique.

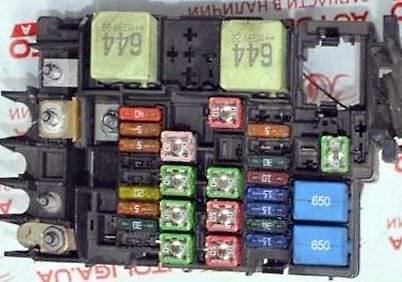

Vue générale.

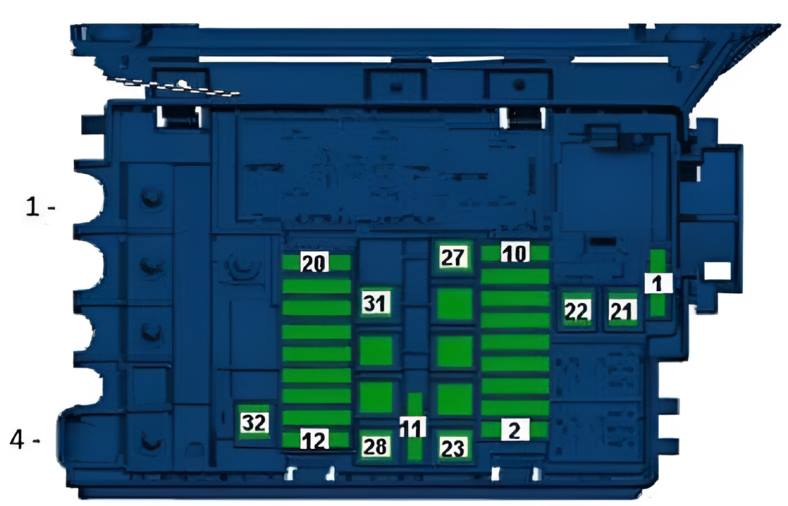

Plan
N° | Tableau des fusibles | Ampère
1. | Pièce de rechange
2. | Unité de contrôle du moteur | 20A / 30A
3. | Unité de commande du ventilateur de refroidissement | 5A
4. | Sonde lambda | 15A
5. | Sonde lambda, relais électrique de pompe à carburant, relais de résistance chauffante, électrovanne de limitation de la pression de suralimentation, résistance chauffante de ventilation du carter, vanne 1 de la temporisation, vanne de dérivation du turbocompresseur, vanne papillon du collecteur d'admission, vanne de commutation du radiateur du système de recyclage, pompe de diagnostic du système de carburant | 10A
6. | Relais de pompe à carburant, relais de pompe à air secondaire, relais d'alimentation de l'électronique du moteur, électrovanne de limitation de la pression de suralimentation, électrovanne d'adsorption, vanne papillon du collecteur d'admission, vanne de régulation de la pression d'huile | 10A
7. | Bloc d'étranglement, bobine d'allumage 1 avec étage final, bobine d'allumage 2 avec étage final, bobine d'allumage, régulateur de pression de carburant, vanne de dosage de carburant | 20A / 30A
8. | Débitmètre d'air, relais de pompe à carburant, électrovanne de limitation de la pression de suralimentation, électrovanne d'adsorption 1, vanne de commande de phase de l'arbre à cames 1, vanne de recirculation des gaz d'échappement 2, vanne de dérivation du turbocompresseur, accouplement magnétique pour chargeur d'entraînement, vanne de régulation de la pression d'huile, vanne de régulation du liquide de refroidissement, pompe de recirculation du liquide de refroidissement 2 | 10A
9. | Relais de pompe de refroidissement après arrêt du moteur, calculateur de bougies de préchauffage, relais de puissance de chauffage basse, relais de puissance de chauffage haute, relais de pompe du système de refroidissement auxiliaire, relais d'alimentation de l'électronique du moteur, régulateur de pression de carburant, pompe de circulation du liquide de refroidissement 2 | 10A
10. | Capteur de position de pédale d'embrayage, interrupteur de feu stop | 5A
11. | Réserve
12. | Réserve
13. | Stabilisateur de tension, unité de commande avec affichage du système de radio-navigation, unité de commande du système de navigation, unité principale | 30A
14. | Relais d'alimentation Motronic, relais d'alimentation borne 30, appareil de commande du moteur | 10A
15. | Relais d'avertisseur d'alarme | 10A
16. | Amplificateur | 40A
17. | Calculateur mécatronique DSG | 15A / 30A
18. | Calculateur mécatronique DSG | 15A
19. | Appareil de commande du réseau de bord (batterie) | 5A
20. | Appareil de commande du réseau de bord | 30A
21. | Elément chauffant du chauffage d'air supplémentaire, moteur de la pompe à air secondaire | 40A / 50A
22. | Elément chauffant du chauffage à air additionnel | 40A
23 | Réserve
24 | Relais 1 d'alimentation électrique borne 75 | 40A / 50A
25. | Borne de relais d'alimentation 15 | 40A
26. | Relais de commande des bougies de préchauffage | 50A
27. | Boîtier de commande du ventilateur de refroidissement
28. | Relais de pompe à essence, relais d'alimentation électronique du moteur 20A / 30A
29. | Réserve
30. | Calculateur ABS | 40A
31. | Calculateur ABS | 40A
32. | Elément chauffant du chauffage d'air supplémentaire, moteur de la pompe à air secondaire | 40A
No. | Désignation des fusibles à haut pouvoir de coupure
1. | Alternateur | 200A
2. | Réserve
3. | Boîtier de commande de la direction assistée | 80A
4. | Fusibles | 80A
