Le SUV compact Yeti a été dévoilé en 2009 au Salon de l'automobile de Genève, s'imposant comme le premier véhicule de ce segment au sein de la gamme Škoda. Il se distingue notamment par son habitacle spacieux ainsi que par une excellente accessibilité, tant aux places avant qu'arrière. Dans cet article, nous détaillerons l'affectation des fusibles et des relais du Škoda Yeti de première génération (code carrosserie 5L). Années de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Vous trouverez ci-dessous l'emplacement, l'affectation et les illustrations des platines porte-fusibles. Le fusible de l'« allume-cigare » est indiqué en gras.
Dans le compartiment moteur

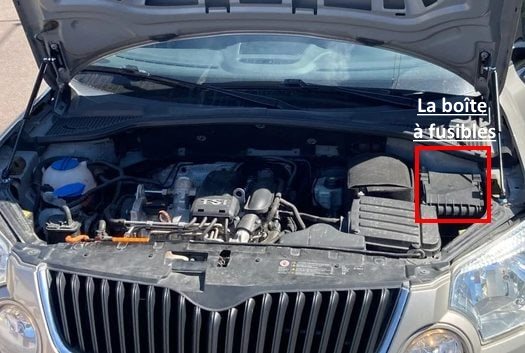

Le boîtier à fusibles se situe à proximité de la batterie, sous le couvercle de protection.

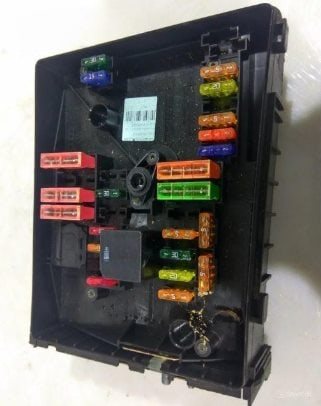

Photo d'illustration.

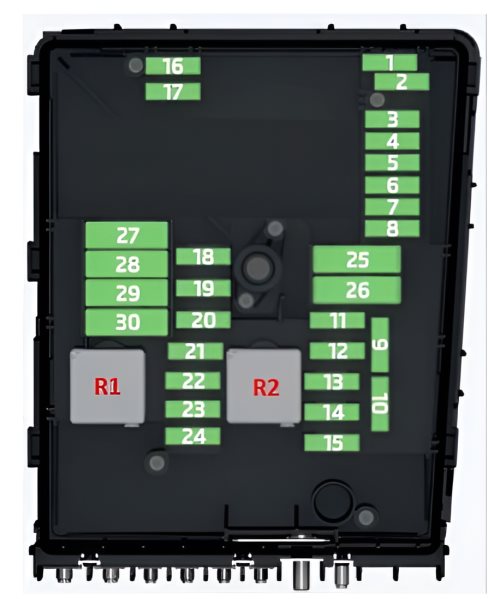

Schéma d'affectation
N° | Affectation | Intensité (A)
1. | Non affecté (Libre)
2. | Calculateur de boîte de vitesses (DSG) | 30A
3. | Calculateur de réseau de bord (BCM) | 5A
4. | Bloc hydraulique ABS/ESP | 20A
5. | Calculateur de boîte de vitesses (DSG) | 15A
6. | Combiné d'instruments, commodos d'essuie-glaces et de clignotants | 5A
7. | Alimentation principale d'allumage | 40A
8. | Autoradio | 15A
9. | Module de téléphonie | 5A
10. | Calculateur de gestion moteur | 5A / Alimentation de la bobine du relais du calculateur moteur | 10A
11. | Chauffage d'appoint (stationnaire) | 20A / 30A
12. | Prise de diagnostic (OBD) | 5A
13. | Calculateur de gestion moteur | 15A / 30A
14. | Gestion moteur, système d'allumage | 20A
15. | Sonde lambda, pompe à carburant ou relais de bougies de préchauffage | 5A / 10A
16. | Calculateur de réseau de bord, phare avant droit, bloc optique arrière droit | 30A
17. | Avertisseur sonore (klaxon) | 15A
18. | Amplificateur audio numérique (DSP) | 30A
19. | Moteur d'essuie-glaces avant | 30A
20. | Électrovanne de régulation de pression de carburant | 15A / 10A / 20A
21. | Sonde lambda | 20A / 15A / 10A
22. | Contacteur de pédale d'embrayage, contacteur de pédale de frein | 5A
23. | Électrovanne de pompe à eau, électrovanne de limitation de pression de suralimentation, vanne de commutation pour refroidisseur de pompe à carburant haute pression | 15A / 10A / 5A
24. | Électrovanne de préambule canister, vanne de recirculation des gaz d'échappement (EGR) | 10A
25. | Bloc hydraulique ABS/ESP | 40A
26. | Calculateur de réseau de bord (BCM) | 30A
27. | Bougies de préchauffage, relais de préchauffage | 50A
28. | Pare-brise dégivrant | 5A
29. | Alimentation de l'habitacle | 50A
30. | Ligne d'accessoires (contact X) | 50A
R1. | Non affecté (Libre)
R2. | Relais d'alimentation du calculateur moteur
Dans l'habitacle
L'habitacle abrite deux boîtiers dédiés à la protection des circuits électriques du véhicule.
Boîte à fusibles

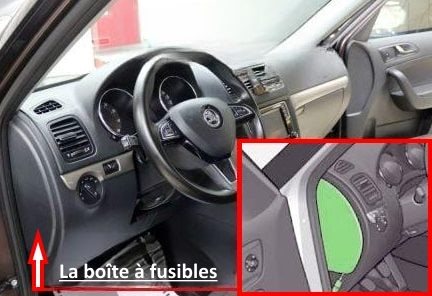

Elle se trouve sur le flanc de la planche de bord, côté conducteur. Pour y accéder, il est nécessaire de déposer la garniture latérale.
Vue d'ensemble.

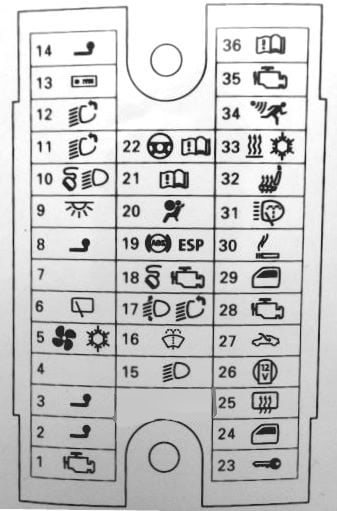

Schéma d'affectation
N° | Affectation | Intensité (A)
1. | Réchauffeur d'huile de boîte de vitesses (moteur diesel) ou calculateur de boîte de vitesses automatique (DQ200) | 10A
2. | Module de commande de l'attelage de remorque | 20A
3. | Module de commande de l'attelage de remorque | 15A
4. | Combiné d'instruments, commodos d'essuie-glaces et de clignotants | 5A
5. | Pulseur d'air d'habitacle, ventilateur de refroidissement, climatisation manuelle (Climatic) ou automatique (Climatronic) | 40A
6. | Moteur d'essuie-glace arrière | 15A
7. | Module de téléphonie | 5A
8. | Module de commande de l'attelage de remorque | 15A
9. | Calculateur de réseau de bord (BCM) | 10A
10. | Capteur de pluie et de luminosité, commande d'éclairage, prise de diagnostic (OBD) | 10A
11. | Phare avant gauche | 10A
12. | Phare avant droit | 10A
13. | Autoradio / Système de navigation | 15A
14. | Faisceau d'attelage | 5A
15. | Commande d'éclairage | 5A
16. | Buses de lave-glace chauffantes | 5A
17. | Moteurs de réglage de la portée des phares | 5A
18. | Prise de diagnostic (OBD), calculateur moteur, contacteur de pédale de frein | 10A
19. | Calculateur ABS/ESP, système de contrôle de la pression des pneus (TPMS), calculateur d'aide au stationnement, mode tout-terrain (Off-Road), bouton Start/Stop | 5A
20. | Système d'airbags (SRS), commutateur de désactivation et calculateur d'airbags | 5A
21. | Capteur de niveau/température d'huile (WIV), feux de recul, rétroviseur intérieur électrochrome, capteur de pression de climatisation, pré-équipement téléphone, débitmètre d'air | 5A
22. | Combiné d'instruments, calculateur de direction assistée électromécanique, transmission Haldex | 5A
23. | Verrouillage centralisé et hayon | 15A
24. | Lève-vitres électriques arrière | 30A
25. | Lunette arrière dégivrante, chauffage et ventilation stationnaires | 25A / 30A
26. | Prise 12V (coffre à bagages) | 20A
27. | Toit ouvrant panoramique électrique, store pare-soleil électrique | 30A
28. | Relais de pompe à carburant, calculateur de pompe à carburant, injecteurs | 15A
29. | Lève-vitres électriques avant | 30A
30. | Fusible d'allume-cigare avant et arrière du Škoda Yeti | 20A
31. | Pompe de lave-phares / lave-glace | 20A
32. | Sièges chauffants | 20A
33. | Chauffage, climatisation manuelle (Climatic), climatisation automatique (Climatronic) | 7,5A
34. | Alarme antivol | 5A
35. | Calculateur de boîte de vitesses | 10A
36. | Amplificateur audio | 5A
Boîte à relais

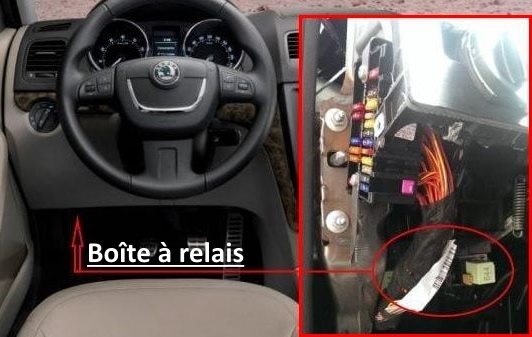

Une platine porte-relais supplémentaire est située à proximité du boîtier principal. Elle est accessible en déposant la garniture inférieure de la planche de bord.

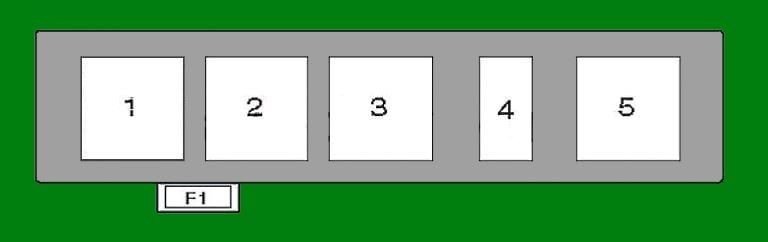

Schéma d'affectation
N° | Affectation
1. | Alimentation principale d'allumage
2. | Relais de lunette arrière dégivrante
3. | Non affecté (Libre)
4. | Relais de pompe à carburant
5. | Ligne d'accessoires (contact X)
F1. | Réglage électrique des sièges | 30A
Tutoriel vidéo détaillant l'accès aux boîtiers de servitude.
