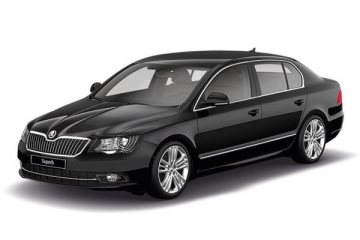

La deuxième génération de la Skoda Superb a été présentée en première mondiale au Salon de l'automobile de Genève en 2008. L'année suivante, le constructeur a lancé la version break, la Superb Combi. Cette grande routière a succédé au modèle de première génération et a été produite jusqu'en 2015. Dans cet article, nous détaillons l'affectation des fusibles et des relais de la Skoda Superb (deuxième génération ; type châssis 3T/6B) pour les années de production allant de 2008 à 2015.
Vous trouverez ci-dessous l'emplacement, la description et les photos des boîtes à fusibles. Les mentions « Allume-cigare » et « Démarreur » sont indiquées en gras.
Dans le compartiment moteur
La boîte à fusibles est située à proximité de la batterie. Pour y accéder, retirez le couvercle de protection.
Type 1

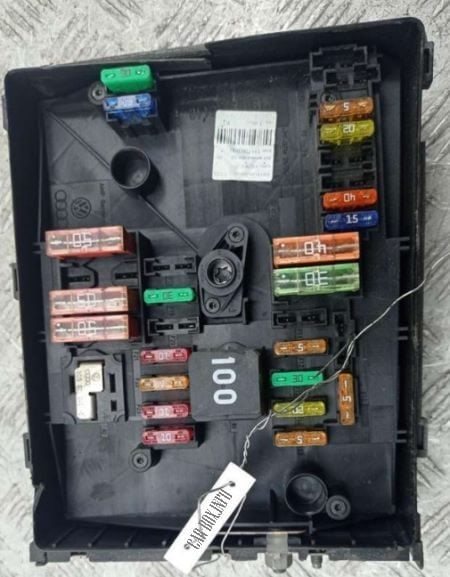

Vue d'ensemble.
Schéma d'implantation
N° | Affectation | Ampérage
F1. | Vide
F2. | Boîte de vitesses DSG | 5A
F3. | Calculateur multifonction | 5A
F4. | Système ABS / ESP | 20A / 30A
F5. | Boîte de vitesses DSG | 15A
F6. | Réserve | 5A
F7. | Réserve | 40A
F8. | Réserve | 15A
F9. | Téléphone | 5A
F10. | Gestion moteur | 5A / 10A
F11. | Chauffage d'appoint | 20A
F12. | Interface de diagnostic | 5A
F13. | Gestion moteur | 15A / 30A
F14. | Gestion moteur | 20A
F15. | Réserve | 5A / 10A
F16. | Calculateur multifonction | 30A
F17. | Avertisseur sonore | 15A
F18. | Amplificateur audio | 30A
F19. | Essuie-glace avant | 30A
F20. | Réserve | 10A / 15A / 20A
F21. | Gestion moteur | 10A / 15A
F22. | Réserve | 5A
F23. | Réserve | 5A / 10A / 15A
F24. | Réserve | 10A
F25. | Système ABS / ESP | 30A / 40A
F26. | Calculateur multifonction | 30A
F27. | Bougies de préchauffage | 50A
F28. | Pare-brise chauffant | 50A
F29. | Réserve | 50A
1. | Vide
2. | Vide
Type 2
Deuxième variante de la boîte à fusibles.

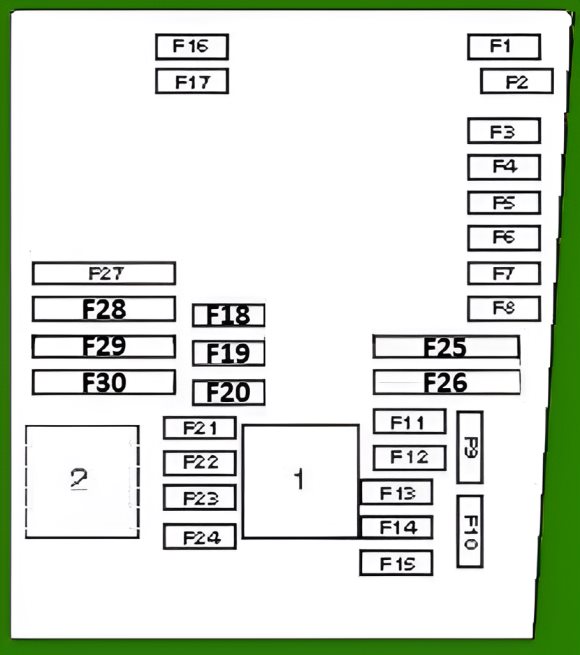

Schéma d'implantation
N° | Affectation | Ampérage
F1. | Calculateur multifonction | 30A
F2. | Système ABS / ESP | 20A
F3. | Vide
F4. | Vide
F5. | Avertisseur sonore | 15A
F6-F8. | Vide
F9. | Gestion moteur | 10A
F10. | Vide
F11. | Gestion moteur | 10A
F12. | Gestion moteur | 10A
F13. | Boîte de vitesses DSG | 15A
F14. | Vide
F15. | Pompe de circulation du liquide de refroidissement | 10A
F16. | Vide
F17. | Réserve | 5A
F18. | Amplificateur audio | 30A
F19. | Système audio / navigation | 15A
F20. | Téléphone | 5A
F21-F22. | Vide
F23. | Gestion moteur | 10A
F24. | Interface de diagnostic | 5A
F25-F26. | Vide
F27. | Gestion moteur | 15A
F28. | Gestion moteur | 15A / 20A
F29. | Gestion moteur | 5A
F30. | Chauffage d'appoint | 20A
F31. | Essuie-glace avant | 30A
F32-F37. | Vide
F38. | Calculateur de ventilateur de liquide de refroidissement | 10A
F39. | Réserve | 5A / 10A
F40. | Gestion moteur | 7,5A / 10A
F41. | Gestion moteur | 10A
F42. | Gestion moteur | 5A / 10A
F43. | Gestion moteur | 30A
F44-F46. | Vide
F47. | Calculateur multifonction | 30A
F48. | Système ABS / ESP | 40A
F49. | Circuits d'allumage principaux
F50. | Vide
F51. | Vide
F52. | Circuits auxiliaires | 40A
F53. | Réserve | 50A
F54. | Vide
1. | Vide
2. | Relais de pompe de circulation du liquide de refroidissement
3. | Vide
4. | Vide
Dans l'habitacle
Il abrite deux boîtiers dédiés à la protection des circuits électriques du véhicule.
Boîte à fusibles

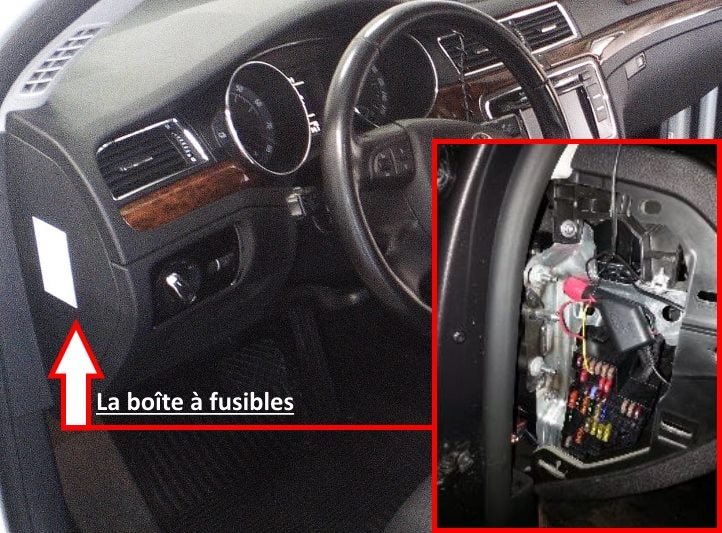

Elle est située sur le côté latéral du tableau de bord. Pour y accéder, retirez le cache de protection.

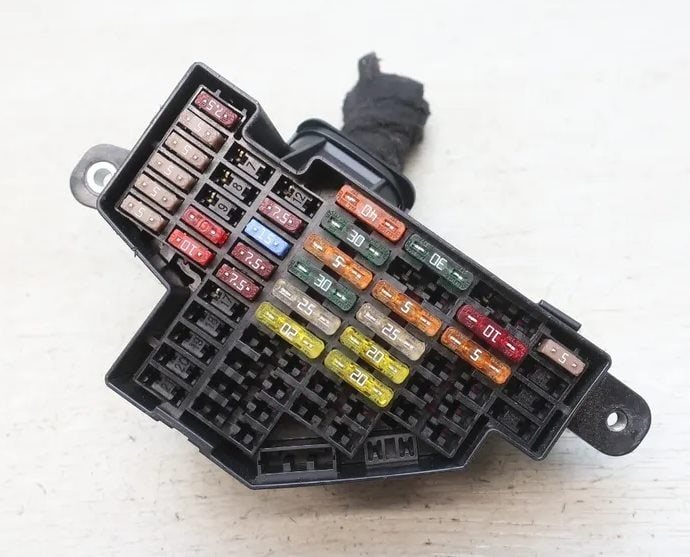

Photo d'illustration.

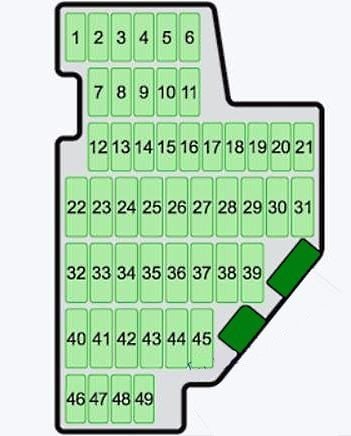

Schéma d'implantation
N° | Affectation | Ampérage
F1. | Prise de diagnostic, calculateur moteur, relais de pompe à carburant, calculateur de pompe à carburant | 7,5A
F2. | Calculateur ABS / ESC, témoin de contrôle de la pression des pneus, contacteur de feux de stop | 5A
F3. | Système d'airbags (SRS), commutateur de désactivation de l'airbag | 5A
F4. | Indicateur de périodicité d'entretien, feux arrière, rétroviseur intérieur électrochrome, capteur de pression, préparation pour téléphone portable | 5A
F5. | Correcteur de portée des phares, aide au stationnement | 5A
F6. | Combiné d'instruments, direction assistée, coupleur Haldex, verrouillage du levier de vitesses, alimentation du bus de données, boîte de vitesses automatique | 5A
F7. | Gestion moteur, chauffage des vannes, débitmètre d'air | 10A
F8. | Calculateur de remorque
F9. | Soufflerie de chauffage, chauffage stationnaire et relais de ventilation | 5A
F10. | Phare gauche | 10A
F11. | Phare droit | 10A
F12. | Réserve | 10A
F13. | Prise de diagnostic, commutateur d'éclairage, capteur de pluie, horloge | 7,5A
F14. | Verrouillage centralisé et hayon | 15A
F15. | Calculateur de réseau de bord (BCM) - Éclairage intérieur | 7,5A
F16. | Climatisation automatique | 7,5A
F17. | Réserve | 10A
F18. | Téléphone | 5A
F19. | Combiné d'instruments, commodo d'essuie-glace et de clignotants | 5A
F20. | Système KESSY (accès et démarrage mains libres) | 5A
F21. | Verrouillage de la colonne de direction | 7,5A
F22. | Moto-ventilateur de chauffage | 40A
F23. | Lève-vitres avant, verrouillage centralisé avant | 30A
F24. | Boîte de vitesses automatique | 5A
F25. | Lunette arrière chauffante, chauffage stationnaire et relais de soufflerie | 25A / 30A
F26. | Prises de courant auxiliaires, prise de courant dans le coffre | 25A
F28. | Commande de déverrouillage du capot de coffre / hayon | 30A
F29. | Boîte de vitesses automatique, coupleur Haldex | 5A / 10A / 20A
F30. | Ventilation des sièges avant | 5A
F31. | Lecteur DVD | 5A
F32. | Lève-vitres arrière, verrouillage centralisé arrière | 30A
F33. | Toit ouvrant électrique | 25A
F34. | Alarme antivol, sirène | 5A
F35. | Prises accessoires, allume-cigare (avant et arrière) | 25A
F36. | Lave-phares | 20A
F37. | Sièges avant chauffants | 20A
F38. | Sièges arrière chauffants | 20A
F39. | Essuie-glace arrière | 10A
F40. | Moto-ventilateur de chauffage, relais de chauffage stationnaire et de soufflerie | 40A
F41. | Essuie-glace arrière | 10A
F42. | Commutateur d'éclairage | 5A
F43. | Calculateur de remorque | 15A
F44. | Calculateur de remorque | 20A
F45. | Calculateur de remorque | 15A
F46. | Commande des sièges chauffants | 5A
F47. | Téléphone
F48. | Système audio / navigation | 5A
F49. | Réserve
Boîte à relais supplémentaire

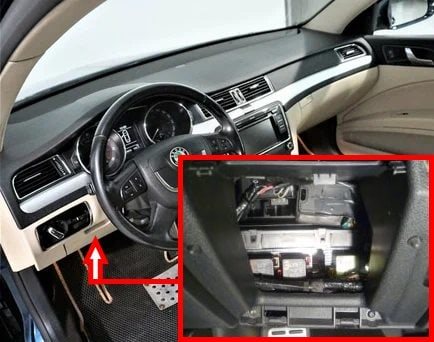

Elle est située derrière la boîte à gants.
TYPE 1
Elle se compose de deux parties : un panneau supérieur et un panneau inférieur, situés de part et d'autre du calculateur central.

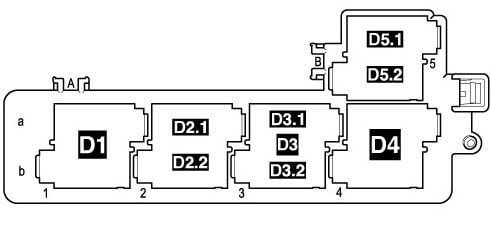

Schéma d'implantation
Panneau supérieur
N° | Affectation
D1. | Relais de chauffage stationnaire (sur les modèles équipés) ou relais de chauffage basse puissance (sur les modèles avec résistance chauffante d'appoint PTC).
D2.1. | Avertisseur sonore
D2.2. | Relais de pompe à carburant (moteurs BUD, CGGA, BSE, BSF, CMXA, CHGA) / Relais de pompe à carburant d'appoint -J832- (moteurs CLCA, CLCB, CFHF, CFHC, CEGA)
D3. | Relais de chauffage haute puissance (sur les modèles avec résistance chauffante d'appoint PTC)
D3.1. | Soufflerie d'air frais (sur les modèles avec chauffage stationnaire)
D3.2. | Relais de pompe à carburant pour chauffage stationnaire -J749- (sur les modèles équipés)
D4. | Démarreur
D5.1. | Lave-phares
D5.2. | Relais d'élément chauffant (pour code moteur CAYC)
Panneau inférieur
N° | Affectation
1. | Relais d'alimentation en tension (borne 15)
2. | Relais de lunette arrière chauffante
3. | Relais d'alimentation en tension (borne 50), relais de démarrage 1
4. | Relais de pompe à carburant (pré-pressurisation du système) pour moteurs BUD, CGGA, BSE, BSF, CMXA, CHGA, ou relais de pompe à carburant (moteurs diesel)
5. | Relais de décharge pour contact X

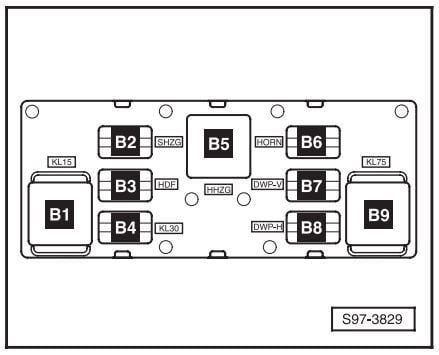

TYPE 2
Affectation :
B4 - Alimentation en tension (borne 30) ;
B5 - Lunette arrière chauffante ;
B6 - Avertisseur sonore ;
B7 - Pompe de lave-glace 1 ;
B8 - Pompe de lave-glace 2 ;
B9 - Relais de décharge pour contact X.
