Le break Skoda Roomster a été présenté pour la première fois en mars 2006 au Salon de l'automobile de Genève, trois ans après la présentation du prototype conceptuel. En 2010, la voiture a subi un restylage au cours duquel elle a bénéficié de modifications de design et d'une liste d'équipements disponibles élargie. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Skoda Roomster (première génération ; code de carrosserie 5J) 2006, 2007, 2008, 2009, 2009, 2010, 2010, 2011, 2012, 2013, 2014, 2015 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.
A l'intérieur du voiture
Pour protéger les circuits électriques du véhicule, il existe deux boîtes à fusibles.
Boîte à fusibles

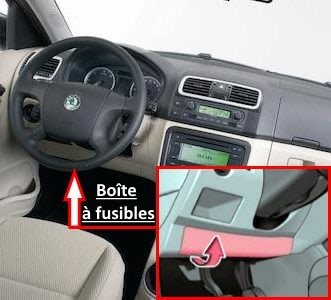

Le bloc de montage se trouve du côté du conducteur, en bas du tableau de bord.

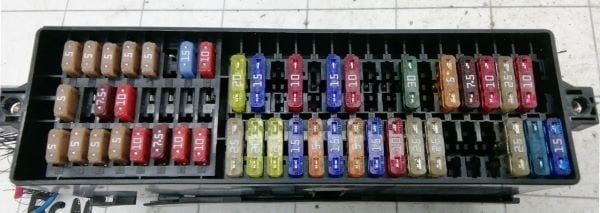

La photo est un exemple d'aménagement.

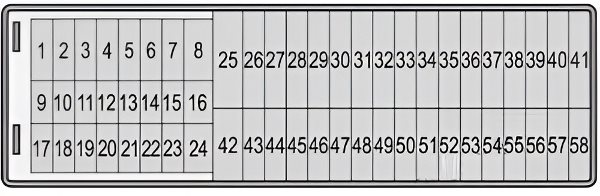

Schéma
No | Ampères | Affectation des fusibles
Modèles 2010 - 2015
1 | 5A | Direction assistée électro-hydraulique
2. | 5A | Combiné d'instruments, réglage de l'angle des phares
3. | 5A | Unité de commande du moteur - moteur à essence
4. | 5A | Unité de contrôle ABS
5. | 5A | moteur essence : interrupteur de feu stop, régulateur de vitesse
6. | Vide
7. | 15A | Appareil de commande du moteur 1,2 l.
8. | 10A | Injecteurs -1,4 l . ; 1,6 l.
9. | 5A | commande de chauffage, commande de climatisation, aide au stationnement, commande des clignotants
10. | 7.5A | Vanne PCV
11. | 7.5A | Rétroviseur à réglage électrique, lève-vitres électriques
12. | 10A | Feux de recul
13. | 10A | Unité de commande du moteur (pour les véhicules avec boîte automatique)
14. | 10A | Moteur électrique des phares
15. | 5A | Navigation PDA
16. | Vide
17. | 5A | Feux de position gauche, éclairage de la plaque d'immatriculation
18. | 5A | Feux de position droit
19. | 5A | Radio, unité de commande centrale
20. | 5A | Tableau de bord, capteur d'angle de braquage, ESP, appareil de commande de tension de bord
21. | 10A | Feux de stop
22. | 7.5A | Commande de chauffage, unité de commande de climatisation, aide au stationnement, téléphone portable
23. | 10A | Éclairage de l'habitacle, du compartiment de chargement et du coffre à bagages
24. | 10A | Verrouillage des portes arrière
25. | 20A | Sièges chauffants
26. | 15A | Gicleurs de lavage chauffés, essuie-glaces
27. | Vide
28. | 10A | Moteur essence : vanne AKF, moteur essence : clapet de commande
29. | 10A | Injection moteur -1,2 litre
30. | 15A | fusible pompe à essence
31. | 10A | Sonde lambda
32. | 5A | Moteur diesel : contacteur de feu stop et de pédale d'embrayage, régulateur de vitesse, relais de pompe à carburant et relais de bougie de préchauffage
33. | 30A | ECU moteur - moteur diesel
34. | 30A | Unité de contrôle du moteur 1,4 litre ; 1,6 litre.
34. | 15A | Pompe à carburant - moteur diesel
35. | Vide
36. | 15A / 5A | Feux de route (selon le type de phares)
37. | 7.5A | Feu antibrouillard arrière
38. | 10A | Feux antibrouillard
39. | 25A | Ventilateur de chauffage
40. | 10A | Essuie-glace arrière
41. | Vide
42. | 25A | Chauffage de la lunette arrière
43. | 20A | Avertisseur sonore
44. | 20A | Essuie-glace avant
45. | 15A | Appareil de commande du centre de confort
46. | 5A | Appareil de commande du moteur 1,4 litre ; 1,6 litre.
47. | 15A | Fusible pour l'allume-cigare du Rooster, prise dans le coffre à bagages
48. | 5A | ABS, convertisseur start/stop (DC/DC)
49. | 15A | Indicateur de direction, feux stop
50. | 10A | Radio, téléphone, module multifonctions
51. | 25A | Lève-vitres électriques (avant et arrière gauche)
52. | 25A | Lève-vitres électriques (avant et arrière droit)
53. | Vide
54. | 15A | Système d'alarme antivol
55. | Vide
56. | 25A | Lave-phares
57. | 15A | Feux de croisement gauche
58. | 15A | Feux de croisement droit
Modèles 2006 - 2009
1. | 5A | Direction avec assistance électro-hydraulique
2. | 5A | Tableau de bord, réglage de l'angle des phares
3. | 5A | Appareil de commande du moteur - moteur à essence
4. | Unité de commande ABS
5. | 5 Moteur essence : interrupteur de signal de freinage, régulateur de vitesse 5
6. | Vide
7. | 15A | Appareil de commande du moteur 1,2 l
8. | 10A | Injecteurs de soupape -1,4 l ; 1,6 l
9. | 5A | appareil de commande du chauffage, appareil de commande de la climatisation, aide au stationnement, appareil de commande des phares dynamiques
10. | 7,5A | Vanne PCV
11. | 7,5A | Commande de rétroviseur, lève-vitre
12. | 10A | Feux de recul
13. | 10A | Appareil de commande du moteur (boîte automatique)
14. | 10A | Moteur de phares dynamiques
15. | 5A | Navigation PDA
16. | Vide
17. | 5A | Feux de position gauche, éclairage de la plaque d'immatriculation
18. | 5A | Feux de position droit
19. | 5A | Récepteur radio, unité centrale de commande du réseau de bord
20. | 5A | Tableau de bord, capteur d'angle de braquage, ESP, unité centrale de commande de l'électronique de bord
21. | 10A | Feux de stop
22. | 7.5A | panneau de commande du chauffage, panneau de commande de la climatisation, aide au stationnement, téléphone
23. | 10A | Eclairage intérieur, éclairage de l'espace de chargement et du coffre à bagages
24. | 10A | Verrouillage du couvercle du coffre à bagages
25. | 20A | Sièges chauffants
26. | 15A | Gicleurs de lave-glace chauffés, lave-glaces
27. | Vide
28. | 10A | Moteur à essence : vanne AKF, amortisseur de commande moteur diesel
29. | 10A | Injection - moteur 1,2 litre
30. | 15A | Fusible pour pompe à essence
31. | 10A | Sonde lambda
32. | 5A | Moteur diesel : interrupteur de signal de frein et d'embrayage, régulateur de vitesse, relais de pompe à carburant + relais de bougie de préchauffage
33. | 3A | ECU moteur - moteur diesel
34. | 30A | unité de contrôle moteur 1,4 litre ; 1,6 litre, 15A pompe à carburant - moteur diesel
35. | Vide
36. | 15A / 5A | Phare pour feux de route
37. | 7.5A | Feu antibrouillard arrière
38. | 10A | Feux antibrouillard
39. | 25A | Ventilateur de chauffage
40. | 10A | Essuie-glace arrière
41. | Vide
42. | 25A | Chauffage de la lunette arrière
43. | 20A | Avertisseur sonore
44. | 20A | Essuie-glace du pare-brise
45. | 15A | Appareil de commande électrique confort
46. | 5A | Appareil de commande du moteur 1,4 litre ; 1,6 litre
47. | 15A | Fusible pour allume-cigare, prise dans le coffre à bagages
48. | 5A | ABS
49. | 15A | Indicateur de direction
50. | 10A | Récepteur radio, préparation téléphone, module multifonctions
51. | 25A | Lève-vitre - côté gauche
52. | 25A | Lève-vitre - côté droit
53. | Vide
54. | 15A | Signal de l'alarme antivol
55. | Vide
56. | 25A | Lave-phares avant
57. | 15A | Phares de croisement - côté gauche
58. | 15A | Phare pour feux de croisement - droit
Boîte de relais

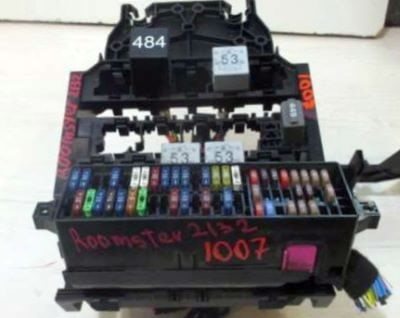

Derrière le tableau de fusibles principal se trouve un bloc supplémentaire avec des modules de relais.

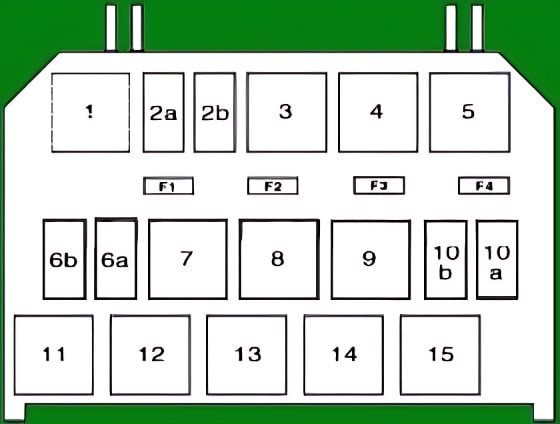

Plan
N° | Description
F4. | (25A) Raccordement électrique pour remorque
10a. | Relais de démarrage (système de carburant)
10b. | Relais pour interrupteur de phares
11. | Relais pour contacteur d'allumage
12. | Relais pour lave-phares/lave-phares
13. | Relais pour système de gestion du moteur
14. | Relais de pompe à essence
4. | Relais pour les circuits d'allumage principaux
Dans le compartiment moteur
La structure et l'emplacement de la boîte à fusibles dépendent du type de boîte de vitesses installé.
Modèles avec boîte de vitesses automatique

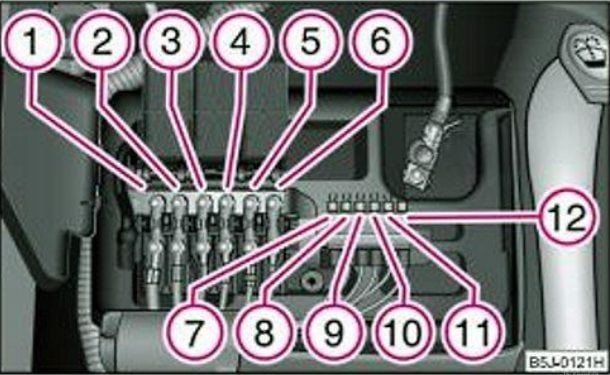

La boîte à fusibles se trouve au niveau de la batterie.
Schéma
N° | Affectation des fusibles | Ampères
1. | Alternateur | 175A
2. | Intérieur du véhicule | 80A
3. | Chauffage auxiliaire | 60A
4. | Système ABS/ESP | 40A
5. | Direction assistée | 50A
6. | Bougies de préchauffage | 50A
7. | Système ABS/ESP | 25A
8. | Moteur de ventilateur de radiateur | 30A
9. | Climatiseur | 5A
10. | Système ABS/ESP / Ventilateur de refroidissement | 40A
11. | Stabilisateur de tension, unité de commande électrique centrale | 5A
12. | Boîte de vitesses automatique / Chauffage auxiliaire | 5A / 30A
Modèles avec boîte de vitesses manuelle
Se compose d'une boîte à fusibles séparée et de fusibles sur la batterie.

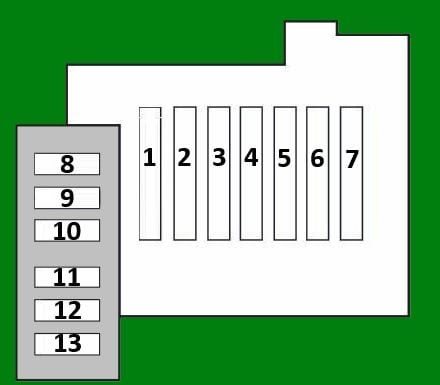

Plan
N° | Description | Ampères
1. | Système de charge | 175A
2. | Vide
3. | Boîte à fusibles dans le compartiment passagers | 80A
4. | Chauffage d'appoint | 60A
5. | Compartiment passagers | 40A
6. | Bougies, ventilateur de radiateur | 50A
7. | Direction assistée | 50A
8. | Système ABS/ESP | 25A
9. | Moteur de ventilateur de radiateur | 30A
10. | Moteur de ventilateur de radiateur | 5A
11. | Système ABS/ESP | 40A
12. | Module de stabilisation de la tension
13. | Chauffage auxiliaire | 30A
