Le nouveau crossover de la marque tchèque Skoda a été baptisé Kodiaq. La voiture est construite sur la plateforme MQB, qui sous-tend également le nouveau Volkswagen Tiguan. Dans cet article, nous allons examiner en détail l'affectation des fusibles dans le Skoda Kodiaq (première génération ; marque de carrosserie NS7) 2016, 2017, 2018, 2019, 2020, 2021 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. En outre, nous marquerons séparément les fusibles de l'allume-cigare et du démarreur.
Dans le compartiment moteur

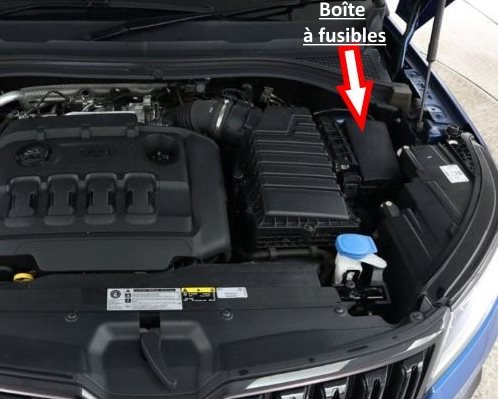

Placé sur le côté gauche du capot moteur, derrière le couvercle de protection.

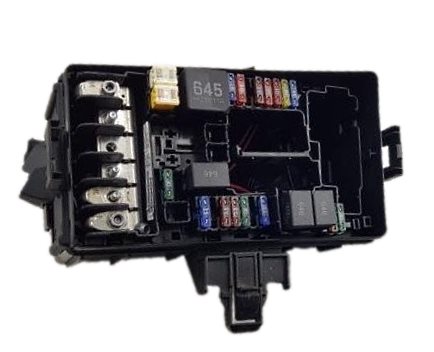

Photo - exemple de réalisation.

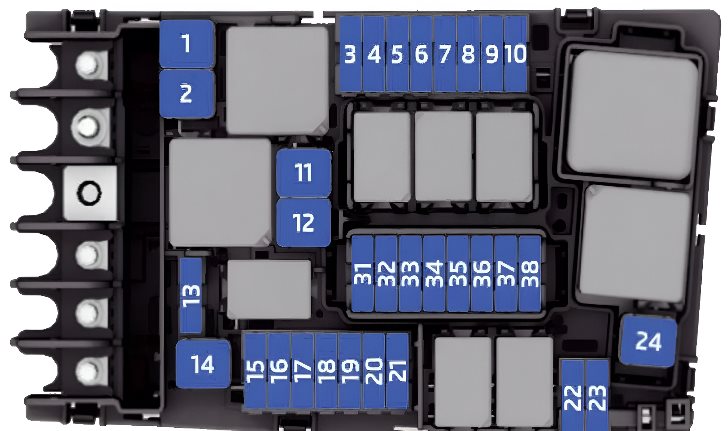

Schéma
N° | Affectation des fusibles
1. | ESC, frein de stationnement
2. | ESC
3. | Système de gestion du moteur
4. | Ventilateur de radiateur, régulateur de pression de carburant, chauffage d'appoint électrique, système de préchauffage, débitmètre d'air, système de freinage, composants du moteur
5. | Allumage, pompe à carburant, capteur de niveau et de température d'huile, composants moteur
6. | Capteur de pression du système de freinage
7. | Pompe à liquide de refroidissement, clapet d'échappement, chauffage de ventilation du carter, composants moteur
8. | Sonde lambda, sonde NOx et filtre à particules
9. | Pompe à liquide de refroidissement, allumage, composants moteur
10. | Fusible pompe à essence Skoda Kodiaq
11. | Chauffage d'appoint électrique, chauffage du pare-brise
12. | Chauffage d'appoint électrique
13. | Pompe à huile boîte de vitesses automatique
14. | Non utilisé
15. | Klaxon
16. | Allumage
17. | ESC, unité de contrôle du moteur, bobine de relais principal
18. | Bus de données, module de données de la batterie
19. | Essuie-glace du pare-brise
20. | Non utilisé
21. | Transmission automatique
22. | Commande du moteur
23. | Démarreur
24. | Chauffage électrique d'appoint
25. | Non utilisé
26. | Non utilisé
27. | Transmission automatique
28. | Non utilisé
À l'intérieur du véhicule

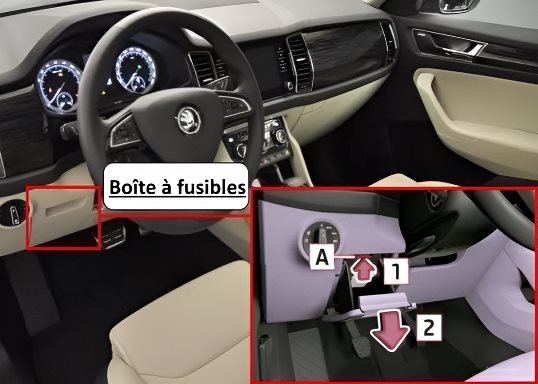

Modèles avec direction à gauche : la boîte à fusibles se trouve du côté conducteur, derrière la boîte à gants.

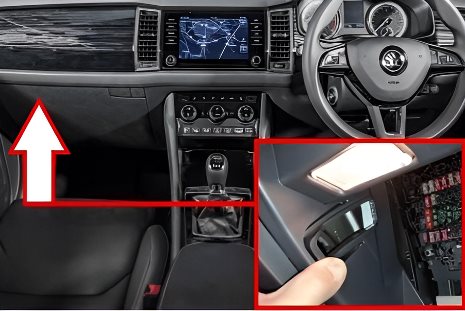

Modèles avec conduite à droite : du côté passager, derrière la boîte à gants.

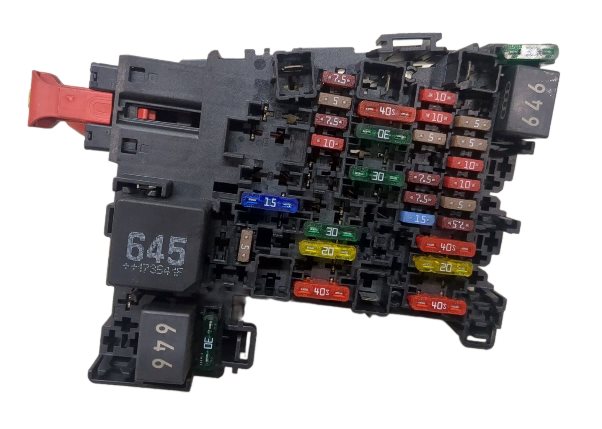

La photo est un exemple de conception.

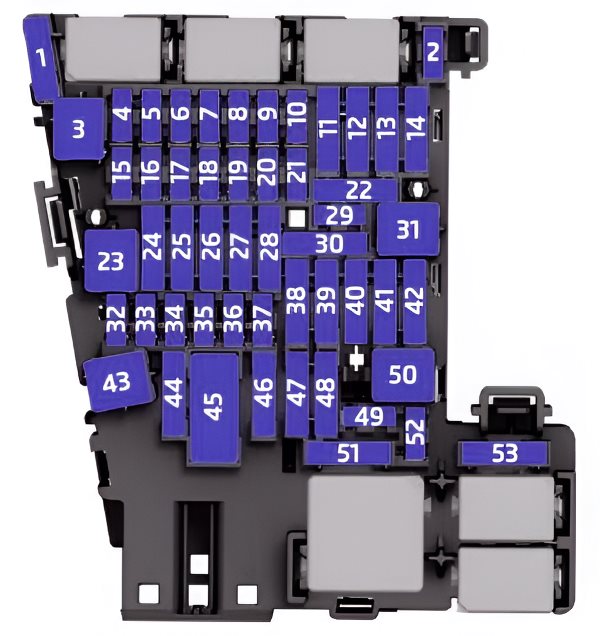

Plan
N° | Affectation des fusibles
1. | SCR (AdBlue®)
2. | Volant chauffant
3. | Réserve
4. | Signalisation de sécurité
5. | Bus de données
6. | Boîte de vitesses automatique
7. | Système de climatisation, récepteur de télécommande pour chauffage auxiliaire, chauffage de la lunette arrière, chauffage du pare-brise, climatisation automatique arrière, contrôle de la pression des pneus
8. | Commutateur d'éclairage, capteur de pluie, frein de stationnement, éclairage intérieur, capteur d'alarme de sécurité, phares
9. | Commutateur de la molette
10. | Écran du système d'infodivertissement
11. | Éclairage du côté gauche
12. | Système d'infodivertissement
13. | Prétensionneur de ceinture de sécurité - côté gauche
14. | Climatisation et ventilateur de chauffage
15. | Réglage électrique de la colonne de direction
16. | Prises USB, prise de diagnostic, Phonebox
17. | Combiné d'instruments
18. | Caméra de recul
19. | Système KESSY
20. | Système SCR (AdBlue®), système de freinage
21. | Traction intégrale
22. | Attelage de remorque
23. | Toit ouvrant
24. | Phares à droite
25. | Verrouillage centralisé : portes avant et arrière gauche, lève-vitres gauche, rétroviseur extérieur gauche : dégivrant, fonction de rabattement des rétroviseurs, réglage de la position des éléments de rétroviseur.
26. | Sièges avant chauffants
27. | Éclairage intérieur
28. | Dispositif d'attelage
29. | Non utilisé
30. | Réglage des amortisseurs
31. | Ouverture du hayon de coffre
32. | Aide au stationnement, aide au stationnement, aide au stationnement avec surveillance de l'angle mort
33. | Airbag
34. | Climatisation, commutateur de feux de recul, rétroviseurs anti-éblouissement automatiques, sièges chauffants, frein de stationnement, commutateur d'éclairage extérieur, tableau de bord, chauffage électrique d'appoint, prises USB
35. | Prise de diagnostic, caméra, capteur radar
36. | Phares à LED - droite
37. | Phares à LED - gauche
38. | Attelage de remorque
39. | Verrouillage central : portes avant et arrière droite, lève-vitres droite, rétroviseur extérieur droit : chauffé, fonction de rabattement du rétroviseur, réglage de la position des éléments du rétroviseur.
40. | Prise 12 V, fusible allume-cigare dans le Skoda Kodiaq
41. | Prétensionneur de ceinture - côté droit
42. | Verrouillage du volet de coffre, lave-phares, lave-glace et lave-glace arrière
43. | Amplificateur du système audio
44. | Dispositif de traction et d'attelage
45. | Commandes électriques du siège conducteur
46. | Prise 230 V
47. | Essuie-glace arrière
48. | Générateur de son de voiture de sport
49. | Commutateur de démarrage du moteur et pédale d'embrayage
50. | Non utilisé
51. | Sièges arrière chauffants
52. | Sièges avant chauffants
53. | Lunette arrière chauffante
