Le Skoda Karoq est un crossover compact produit par le constructeur automobile tchèque depuis 2017. La voiture est basée sur la plateforme modulaire MQB de Volkswagen et a remplacé le Yeti. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Skoda Karoq (première génération ; marque de carrosserie NU7) avec des moteurs essence et diesel. Années de production : 2017, 2018, 2019, 2020, 2021.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Démarreur » sont indiqués en gras.
Dans le compartiment moteur

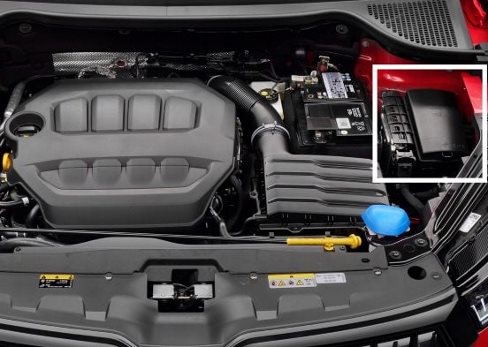

La boîte à fusibles se trouve à proximité de la batterie. Il faut retirer le couvercle de protection pour y accéder.
Vue générale.

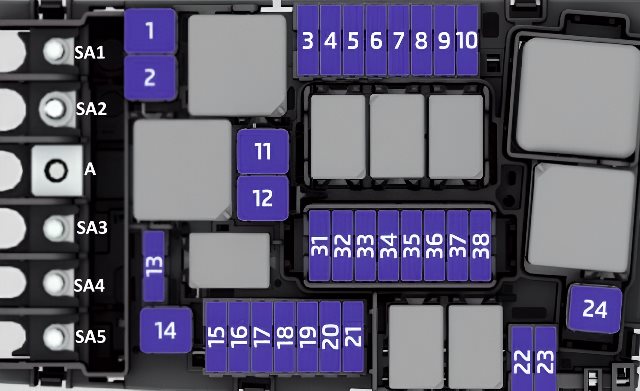

Schéma
No | Affectation | Ampères
1. | Système ABS -J104- | 25A
2. | Système ABS -J104- | 40A / 60A
3. | Module de commande du moteur -J623- (pour moteurs à essence) 15A | ou Module de commande du moteur -J623- (pour moteurs diesel) 30A
4. | Pour les moteurs diesel : Electronique moteur, relais pour système de dosage d'agent réducteur -J963-, module de commande pour temps de chauffe automatique -J179- 7,5A | ou Pour les moteurs à essence : Electronique moteur 10A
5. | vide (pour moteurs à essence) ou Electronique moteur (pour moteurs diesel) | 10A
6. | Commutateur de signal de freinage -F- | 7,5A
7. | Electronique moteur | 10A
8. | Sonde lambda -G39- (ne s'applique pas au code moteur CRVC) et sonde lambda après le catalyseur -G130-, module de commande de la sonde NOx -J583-, sonde lambda -G39- et module de commande de la sonde NOx 2 -J881- (pour les moteurs diesel) ou sonde lambda après le catalyseur d'échappement -G130- (pour les moteurs à essence) | 15A
9. | Allumage (pour moteurs à essence) | 20A
10. | Fusible de la pompe à essence -J538- (pour moteurs à essence) | 15A ; ou module de commande de la pompe à carburant -J538- (pour moteurs diesel) | 20A
11. | Elément chauffant du chauffage d'air supplémentaire -Z35- | 40A
12. | élément chauffant du chauffage d'air supplémentaire -Z35- | 40A
13. | pompe hydraulique supplémentaire 1 pour l'huile de transmission -V475- | 30A
14. | chauffage du pare-brise -Z2- | 50A
15. | relais d'avertisseur sonore -J413-, avertisseur sonore à haute fréquence -H2-, avertisseur sonore à basse fréquence -H7- | 15A
16. | vide
17. | Relais principal -J271- et module de commande du moteur -J623- | 7,5A
18. | Pour les véhicules avec chauffage auxiliaire/système Start-Stop : module de gestion et de surveillance de la batterie -J367- | 7,5A
19. | Modules de relais du moteur d'essuie-glace -J368- / -J369- et moteur d'essuie-glace côté conducteur -V216- | 30A
20. | Avertisseur sonore -H8- | 7,5A
21. | Pour les véhicules avec boîte à double embrayage 0GC, 0D9, 0CW : mécatronique de boîte de vitesses avec boîte à double embrayage -J743- | 15A
22. | Module de commande du moteur -J623- | 5A
23. | Démarreur -B- | 30A
24-30. | Non utilisé
31. | Pompe à vide du servofrein -V192- et pompe à dépression du servofrein -V192- (avec code moteur DKRF) ou relais de pompe à vide -J318- (avec code moteur DADA) | 15A / 20A
32-36. | Non utilisé
37. | Module de commande du chauffage auxiliaire -J364- | 20A
38. | Vide
SA1. | Borne d'alimentation 30/1 | 125A
SA2. | Alternateur avec régulateur de tension -CX1- | 400A
A. | Batterie -A-
SA3. | Direction assistée -J500- | 80A
SA4. | Bornier d'alimentation 30/2 | 80A
SA5. | Ventilateur de radiateur -J293- | 50A
Description des relais dans le bloc :
R1. | Relais de démarrage 1 -J906-
R2. | Relais de démarrage 2 -J907-
R3. | Relais de sirène -J413-
R4. | Relais de chauffage élevé -J360-
R5. | Relais principal -J271- (essence) / Relais de puissance borne 30 -J317- (diesel)
R6. | Bougie de préchauffage -J179- (essence)
R7. | Relais de faible puissance de chauffage -J359- (diesel)
R8. | Relais d'alimentation pour les composants du moteur -J757- (diesel)
R11. | Relais de chauffage du pare-brise
Dans l'habitacle
La boîte à fusibles se trouve derrière le sac marin, côté conducteur.

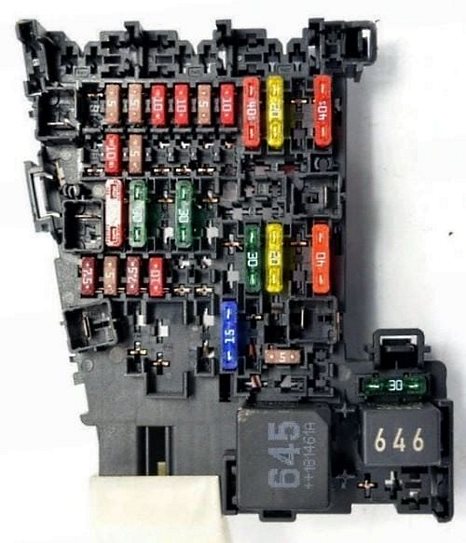

Photo - exemple.

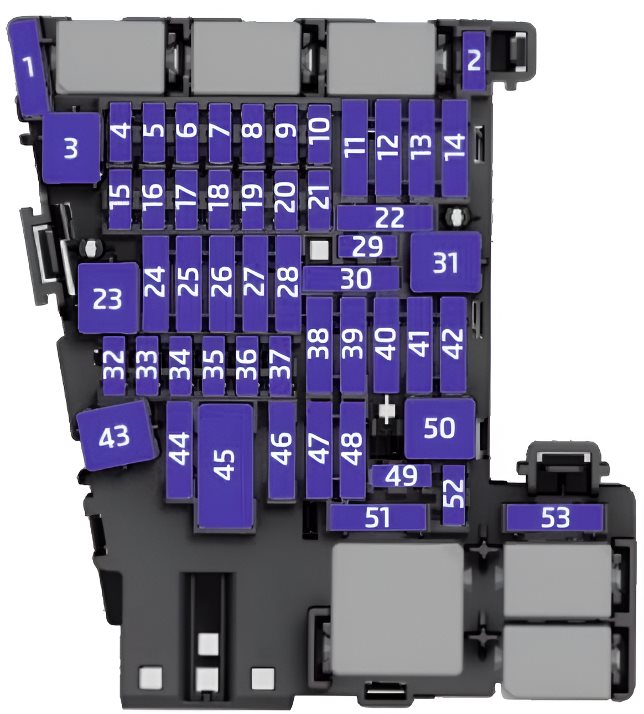

Schéma
N° | Description | Ampères
1. | Module de commande du chauffage de récupération -J891- / système SCR (AdBlue) | 30A
2. | Chauffage du volant -Z36- | 10A
3. | Réserve
4. | Réserve
5. | Diagnostic de l'interface du bus d'information -J533- | 5A
6. | capteur de l'antivol -G578- | 5A
7. | relais de chauffage de la lunette arrière -J9-, commande du chauffage/de la climatisation -EX21-, unité de commande du capteur du levier de présélection -J587-, récepteur de signaux radio pour chauffage auxiliaire -R64- | 10A
8. | Capteur d'humidité, de pluie et de détection de lumière -G823- / -G355-, Commutateur d'éclairage -E1-, Eclairage d'ambiance dans le combiné d'instruments -L292- / -L293- / -L294- / -L295-, Eclairage intérieur dans la porte côté conducteur -W86-, Éclairage intérieur dans la porte du passager -W87-, module de commutation 2 dans la console centrale -EX30-, module de commande des phares pour l'éclairage latéral de la chaussée en cas de changement de direction et réglage de l'angle des phares -J745- | 10A
9. | Module de commande de l'électronique de la colonne de direction -J527- | 5A
10. | Module de commande du système multimédia -E380- | 10A
11. | Module de commande du réseau de bord -J519- | 40A
12. | Module de commande de l'électronique d'information 1 -J794- | 20A
13. | Ceinture de sécurité avant gauche -NX10- | 25A
14. | Module de commande du ventilateur d'admission d'air frais -J126- | 40A
15. | Module de commande du verrouillage électronique de la colonne de direction -J764- | 10A
16. | Sortie de diagnostic automatique -U31- / Connecteur de charge USB 1 -U37- | 10A
17. | Module de commande dans les instruments combinés -J285- / Module d'appel d'urgence et de communication -J949- | 5A
18. | Caméra de recul -R189- | 7,5A
19. | Interface du système d'accès et de démarrage -J965- | 7,5A
20. | Unité de pompe de dosage de fluide de récupération -GX19- | 7,5A
21. | Module de traction intégrale -J492- | 15A
22. | Détection de remorque -J345- | 15A
23. | Toit ouvrant -J245- | 30A
24. | Module de commande du réseau de bord -J519- | 40A
25. | Seulement pour direction à gauche : module de commande de porte, côté conducteur -J386-, moteur pour lève-vitre arrière gauche -V26-, module de porte arrière gauche -J388- / Seulement pour direction à droite : module de porte côté passager -J387-, moteur pour lève-vitre arrière gauche -V26-, module de porte arrière gauche -J388- | 30A
26. | Module de commande du réseau de bord -J519- | 25A
27. | Module de commande du réseau de bord du véhicule -J519- | 30A
28. | Module de commande de la détection de la remorque -J345- | 25A
29-31. | Réserve
32. | Parktronik -J446- | 7,5A
33. | Airbags -J234- | 5A
34. | Commutateur d'éclairage -E1-, Témoin de désactivation de l'airbag passager -K145-, Prise de charge USB 1 -U37-, Sièges arrière chauffants -J786-, Bouton AUTO HOLD -E540-, Phares de recul -F4-, Rétroviseur intérieur avec écran automatique -Y7-, Capteur de pression du circuit de refroidissement -G805- | 7,5A
35. | Sortie d'autodiagnostic -U31- / Systèmes d'aide à la conduite Caméra frontale -R242- | 10A
36. | Phare à LED droit -A27- | 10A
37. | Phare à LED gauche -A31- | 10A
38. | Détection de remorque -J345- | 25A
39. | Pour conduite à gauche uniquement : module de commande de porte, côté passager -J387-, moteur de lève-vitre arrière droit -V27-, module de commande de porte arrière droite -J389- / Pour conduite à droite uniquement : module de commande de porte, côté conducteur -J386-, moteur de lève-vitre arrière droit -V27-, porte arrière droite -J389- | 30A
40. | Prises 12 V -U5- / -U18- / -UX3-, Skoda Karoq Fusible allume-cigare -U1-, allume-cigare arrière -U9- | 20A
41. | Ceinture de sécurité avant droite -NX11- | 25A
42. | Unité de commande du réseau de bord -J519- | 40A
43. | Système audio du pack son -J525- | 30A
44. | Module de commande de détection de remorque -J345- | 15A
45. | Réglage du siège du conducteur -J810- | 15A
46. | Onduleur avec prise de courant, 12 V-230 V -U13- | 30A
47. | Essuie-glace arrière -V12- | 15A
48. | Appareils de commande pour l'assistant de changement de voie -J769- et -J770- | 10A
49. | Capteur de position d'embrayage -G476- et relais de démarreur -J906- et -J907- | 5A
50. | Module de commande du capot arrière -J605- | 30A
51. | Module de commande du chauffage des sièges arrière -J786- | 25A
52. | Réserve
53. | Dégivrage de la lunette arrière -Z1- | 30A
Instructions vidéo pour accéder aux blocs de distribution.
