La deuxième génération de la Saab 9-5 était basée sur la plateforme GM Epsilon II. La production a commencé en 2009, mais en 2011, l'entreprise a été déclarée en faillite, de sorte que la production du modèle a été arrêtée en 2012. Dans cet article, nous allons jeter un regard détaillé sur l'affectation des fusibles et des relais dans la Saab 9-5 (deuxième génération). Années de production : 2009, 2010, 2011, 2012.
Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « pompe à carburant » sont indiqués en gras.
Dans le coffre à bagages
Le boîtier à fusibles se trouve derrière le couvercle de protection sur le côté gauche.
La photo est un exemple.

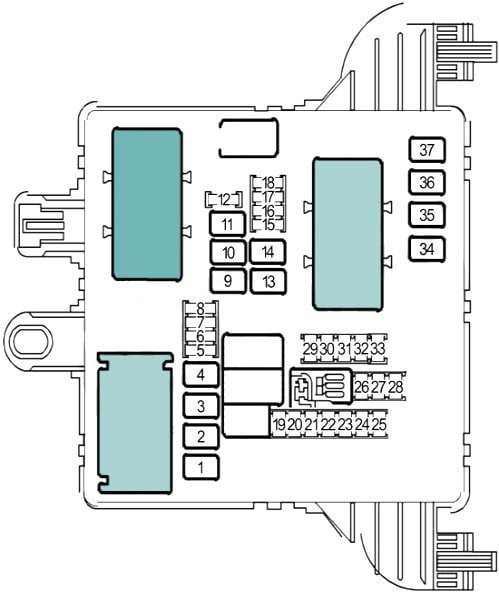

Plan
N° | Description | Ampères
1. verrouillage central
2. climatisation
3-9. vide
10. chauffage du liquide de refroidissement
11. commande électrique de siège
12. commande de chauffage supplémentaire / réservoir de siège | 10A
13-16. vide
17. chauffage de siège
18. vide
19. vide
20. ventilation du siège conducteur
21. allumage ?
22. vide
23. console de toit / système antivol | 5A
24. feux de gabarit sur le côté gauche
25. feux de gabarit sur le côté droit
26. vide
27. vide
28-30. vide
31. rétroviseur électrochrome, régulateur de vitesse adaptatif (capteur de distance, caméra), unité de commande du châssis, unité de commande de la porte, contrôle des feux de route, assistant de maintien dans la voie | 10A
32. capteurs d'angle mort | 10A
33. module de commande du différentiel arrière (AWD) | 10A
34. toit ouvrant / store de toit ouvrant | 30A
35. Moteur 2.8L : système d'accès sans clé | 30A
36. sièges électriques
37. vide
Dans l'habitacle

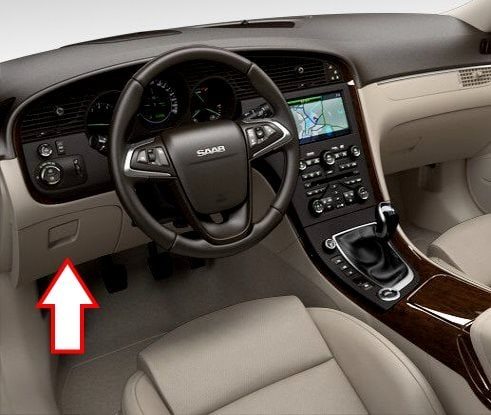

Le boîtier de fusibles et de relais se trouve derrière le couvercle de protection sur le côté gauche de l'habitacle.
Vue générale.

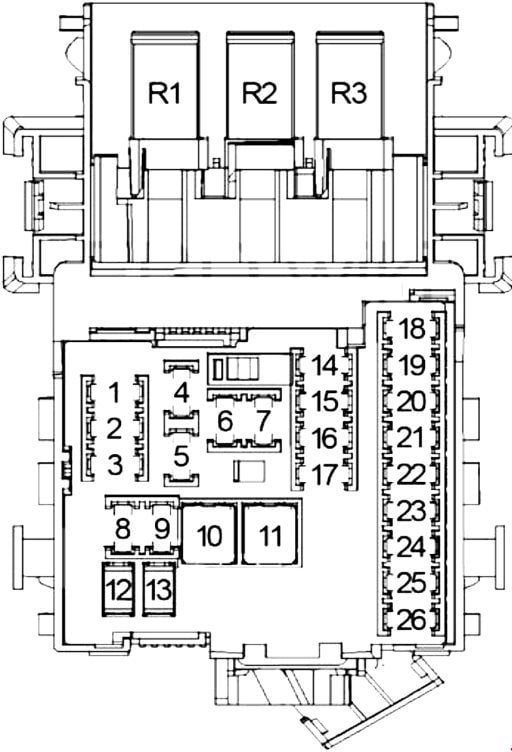

Schéma
N° | Description | Ampères
R1. Relais prise allume-cigare
R2. Vide
R3. Verrouillage du couvercle de coffre
1. module de commande du châssis, radio satellite, système audio pour les passagers arrière, moniteurs d'appui-tête | 10A
2. module de commande électronique de la carrosserie (BCM) | 20A
3. module de commande de l'électronique de la carrosserie (BCM) | 25A
4. système audio | 20A
5. système audio, écran, interface multimédia (KTA), caméra de recul, téléphone, aide au stationnement (Parktronic), alarme antivol | 15A
6. prise allume-cigare dans le tableau de bord | 20A
7. prise allume-cigare dans la console centrale | 20A
8. boîtier de commande électronique de la carrosserie (BCM) | 30A
9. unité de commande électronique de la carrosserie (BCM) | 30A
10. appareil de commande électronique de la carrosserie (BCM) | 30A
11. unité de contrôle du chauffage, de la ventilation et de la climatisation (CVC) | 50A
12. disjoncteur : commande électrique du siège passager | 25A
13. disjoncteur automatique : Actionneur électrique du siège conducteur | 25A
14. connecteur de diagnostic | 7.5A
15. airbags | 10A
16. relais de verrouillage du coffre | 10A
17. module de commande du chauffage, de la ventilation et de la climatisation (HVAC) | 10A
18. vide
19. module de commande audio/chauffage, ventilation et climatisation (HVAC) | 5A
20. détection d'occupation du siège passager | 5A
21. combiné d'instruments | 10A
22. serrure de contact, système d'accès sans clé | 5A
23. module de commande de l'électronique de carrosserie (BCM) | 20A
24. module de commande de l'électronique de la carrosserie (BCM) | 20A
25. système télématique | 15A
26. prise allume-cigare dans le coffre Saab 9-5 | 20A
Dans le compartiment moteur

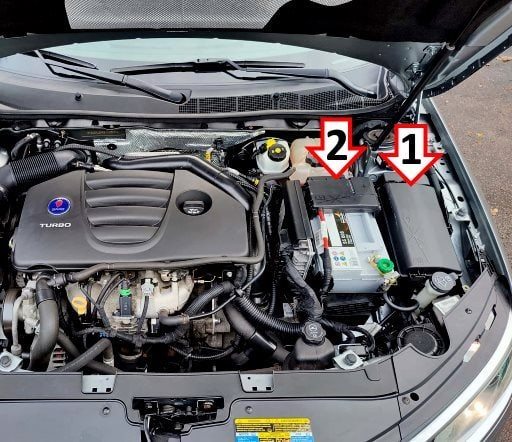

Disposition des composants :
1. Boîte à fusibles (1) ;
2. Boîtier de protection électrique principal (2).
Boîte à fusibles (1)

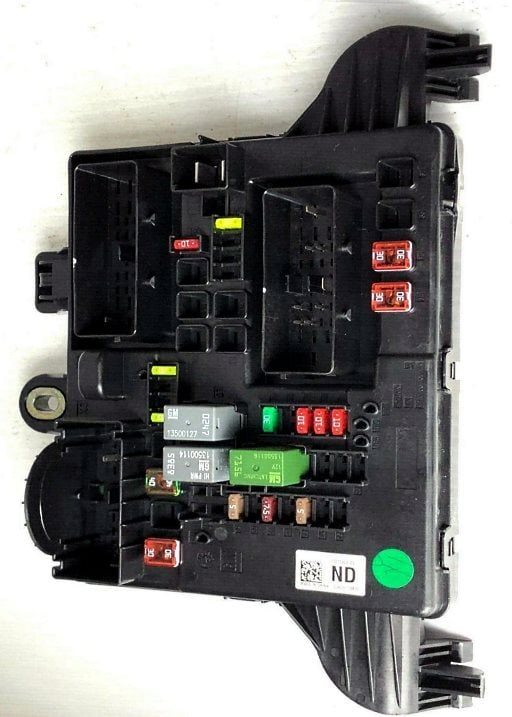

Vue générale.
Schéma
No | Affectation | Ampères
R1. Embrayage du compresseur de climatisation.
R2. Démarreur
R3. Ventilateur du moteur
R4. Essuie-glace (vitesse)
R5. Essuie-glace (mise en marche)
R6. Feux de jour droit (DRL)
R7. Module de commande du moteur (ECM)
R8. Saab 9-5 Relais de pompe à essence
R9. Ventilateur de refroidissement (vitesse lente #1) / Ventilateur de refroidissement côté gauche (vitesse rapide)
R10. Ventilateur de refroidissement (vitesse lente #2)
R11. Pompe de lave-glace
R12. Vitesse du ventilateur de refroidissement du moteur
R13. Ventilateur de refroidissement (vitesse rapide) / Ventilateur de refroidissement droit (vitesse rapide)
R14. Phares de croisement / LED du côté gauche du véhicule (feux de jour)
R15. Allumage
R16. Chauffage du carburant / pompe à air secondaire
R17. Chauffage de la lunette arrière
Relais sans entretien
R18. Avertisseur sonore
R19. Pompe du lave-glace arrière
R20. Essuie-glace
R21. Pompe du lave-glace
R22. Phares antibrouillard
R23. feu de route
R24. Verrouillage central
R25. Système antivol
1. module de commande de la boîte de vitesses (TCM) | 15 A
2. module de commande du moteur (ECM) | 15 A
3. vide
4. vide
5. module de commande de la boîte de vitesses (TCM), module de commande du moteur (ECM) | 15 A
6. relais d'essuie-glace | 30 A
7. vide
8. moteur 2.8L : bobines d'allumage (n° : 2, 4, 6) | 15 A
9. moteur 2.0L : bobines d'allumage ou moteur 2.8L : bobines d'allumage (n° : 1, 3, 5), injecteurs | 15 A
10. module de commande du moteur (ECM) 15 A / module de commande du moteur (ECM), module de commande des bougies de préchauffage 20 A
11. Moteur 2.0L : sondes à oxygène chauffées #1 et #2, EVAP, soupape de wastegate, soupape de dérivation de turbine 10 A / Moteur 2.8L : sondes à oxygène chauffées #1 & #2, EVAP, soupape de wastegate, soupape de dérivation de turbine, soupape d'arbre à cames d'admission #1 & #2, soupape d'arbre à cames d'échappement #1 & #2 | 10 A
12. relais de démarreur | 30 A
13. unité de commande de la transmission (TCM), régulateur de carburant, réchauffeur de ventilation de carter | 7,5 A
14. relais pour feux de jour (côté droit) | 15 A
15. relais pour essuie-glace arrière | 20 A
16. 2.0L : capteur de débit massique d'air/capteur de température d'air, capteur de mélange, console de toit, servofrein 7,5 A / 2.8L : capteur de débit massique d'air, console de toit, servofrein, capteur de qualité de l'air | 7,5 A
17. airbags | 5 A
18. contrôleur de phares | 15 A
19. correcteur de phares | 10 A
20. relais de pompe à essence | 20 A
21. lève-vitres électriques | 30 A
22. module de commande électronique de freinage (EBCM) | 30 A
23. direction assistée | 10 A
24. lève-vitres avant | 30 A
25. module de commande auxiliaire AC/DC | 30 A
26. module de commande électronique de freinage (EBCM) | 60 A
27. module de commande du frein de stationnement | 30 A
28. chauffage de la lunette arrière | 40 A
29. siège électrique gauche (soutien lombaire) | 15 A
30. siège électrique droit (soutien lombaire) | 15 A
31. relais du compresseur de climatisation | 10 A
32. module électronique de la carrosserie (BCM) | 20 A
33. module de commande des sièges chauffants | 25 A
34. module de commande du toit ouvrant, volet électrique du toit ouvrant | 25 A
35. amplificateur du système audio | 30 A
36. vide
37. feu de route droit | 10 A
38. feu de route gauche | 10 A
39. vide
40. vide
41. 2.0L : Réservoir pour verrouillage central ou 2.8L : Pompe d'assistance au freinage | 30 A
42. relais de ventilateur de refroidissement n° 1 (bas régime), relais de ventilateur de refroidissement n° 2 (bas régime), relais de pompe de lave-phares | 60 A
43. gicleurs de lave-glace chauffés, récepteur de verrouillage centralisé | 30 A
44. relais de pompe de lave-phares | 25 A
45. double soufflerie : relais de soufflerie (haute vitesse), relais de soufflerie (basse vitesse) 30 A / simple soufflerie : relais de soufflerie (haute vitesse) 60 A
46. double ventilateur : relais de vitesse de ventilateur de refroidissement #1/#2, relais de ventilateur de refroidissement droit (basse vitesse), relais de ventilateur de refroidissement gauche (basse vitesse), relais de ventilateur de refroidissement, relais de ventilateur de refroidissement, relais de ventilateur de refroidissement #2 (basse vitesse), relais d'embrayage du compresseur de climatisation ou ventilateur simple : relais de vitesse de ventilateur de refroidissement, relais de ventilateur de refroidissement, relais de ventilateur de refroidissement no. 2 (vitesse lente), relais d'embrayage du compresseur de climatisation | 10 A
47. capteurs d'oxygène chauffés | 10 A
48. feux de brouillard | 15 A
49. phare droit feux de croisement | 15 A
50. phare gauche feu de croisement | 15 A
51. klaxon | 15 A
52. combiné d'instruments | 5 A
53. correcteur de phares, ventilation de siège, rétroviseur électrochrome, caméra de recul, système de contrôle de la pression des pneus | 10 A
54. commutateur d'éclairage, chauffage auxiliaire/préchauffage | 5 A
55. rétroviseurs extérieurs électriques | 7,5 A
56. pompe de lave-glace | 15 A
57. verrouillage de la colonne de direction | 15 A
58. vide
59. Moteur 2.0L : relais de chauffage du carburant ou moteur 2.8L : relais pompe à air secondaire | 30 A
60. rétroviseurs électriques | 7,5 A
61. rétroviseurs extérieurs électriques | 7,5 A
62. système de séparation des vapeurs d'essence (EVAP) | 10 A
63. module électronique de carrosserie (BCM), détecteur de bris de glace | 7,5 A
64. module de commande des phares | 5 A
65. système antivol | 7,5 A
66. relais pompe de lave-glace arrière | 15 A
67. fusible pompe à essence | 20 A
68. vide
69. module électronique de carrosserie (BCM) | 5 A
70. capteur de pluie | 5 A
71. non utilisé | 5 A

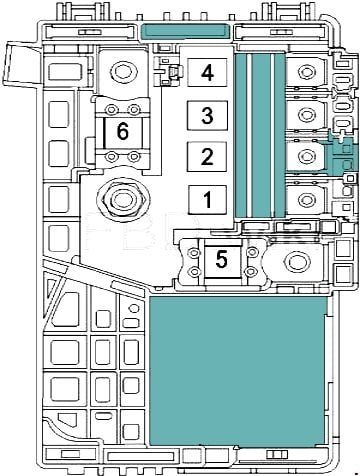

Fusibles de puissance (2)
Description :
1. Boîte à fusibles et relais sous le capot 250A ;
2 et 3. Boîte à fusibles et relais de salon 100A ;
4 et 5. Boîte à fusibles de coffre 100A ;
6. Démarreur, alternateur 300A.
