La Renault Vel Satis est une petite berline business de l'entreprise française. Elle a été présentée pour la première fois en 1998 au Salon de l'automobile de Paris en tant que concept-car et en 2001 au Salon de l'automobile de Genève en tant que modèle de série. En 2005, la voiture a été actualisée. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans la Renault Vel Satis (première génération ; corps marque BJ) 2001, 2002, 2003, 2003, 2004, 2004, 2005, 2005, 2006, 2007, 2008 et 2009 années-modèles.
Vous trouverez ici des photos des blocs de montage, de leur emplacement et des plans. Nous allons marquer le fusible de l'allume-cigare.
Dans le compartiment moteur

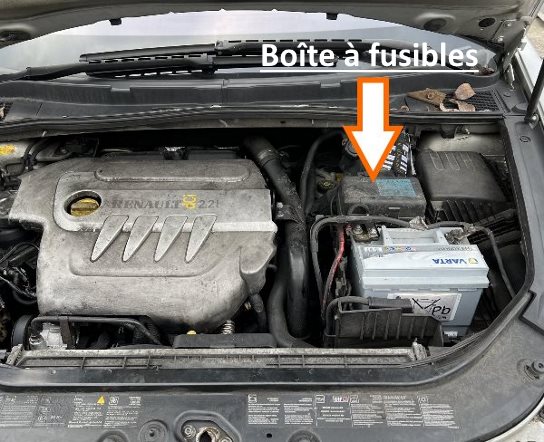

Le boîtier à fusibles se trouve sur le côté gauche. Elle est munie d'un couvercle de protection.

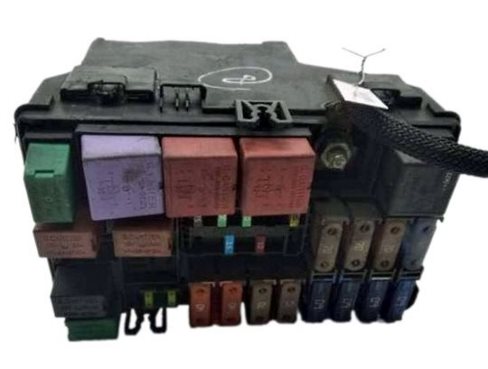

La photo est un exemple.

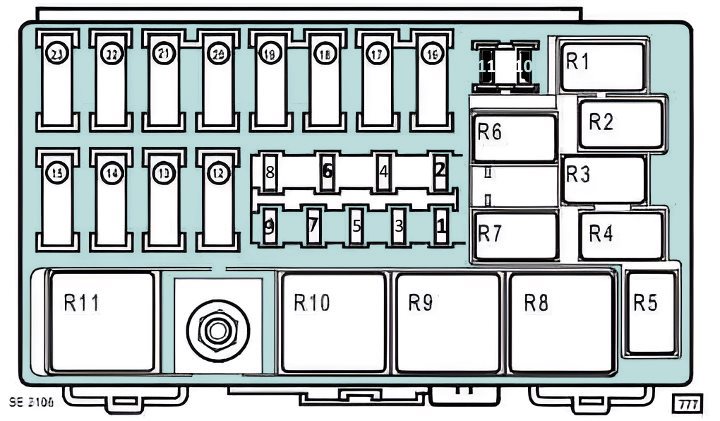

Schéma
N° | Affectation des relais (type 1)
1. | Vide
2. | Relais de basse vitesse des ventilateurs de climatisation
3. | Vide
4. | Vide
5. | Vide
6. | Relais de pompe à essence
7. | Relais de chauffage (système de ventilation des gaz de combustion)
8. | Relais de pompe à essence
9. | Relais basse vitesse du ventilateur de climatisation
10. | Relais du moteur du ventilateur de climatisation
11. | Vide
N° | Affectation des relais (type 2)
1. | Relais de chauffage du liquide de refroidissement
2. | Relais du moteur du ventilateur de refroidissement (sans climatiseur)
3. | Vide
4. | Vide
5. | Relais de pompe à dépression du servofrein
6. | Relais de pompe à essence du module de carburant
7. | Relais du système de chauffage du gazole
8. | Relais de coupure de carburant
9. | Relais de basse vitesse du ventilateur de climatisation
10. | Relais du ventilateur de climatisation
11. | Relais de thermocollage 2
N° | Affectation des fusibles | Ampères
1. | Boîte de vitesses automatique | 7,5A
2. | Chauffage autonome | 10A
3. | Relais du système d'injection | 30A
4. | boîte de vitesses automatique | 5A/15A
5. | réchauffeur de gazole | 30A
6. | calculateur du système d'injection | 10A
7. | vide
8. | vide
9. | calculateur de climatisation | 20A
10. | système antiblocage / contrôle de stabilité | 30A
11. | avertisseur sonore | 30A
12. | système de préchauffage du carburant | 70A
13. | préchauffeur de liquide de refroidissement - si présent | 70A
14. | commande moteur du ventilateur de refroidissement - si présent | 70A
15. | commande moteur du ventilateur de refroidissement | 60A
16. | Lave-phares, lunette arrière chauffante, calculateur multifonction | 40A
17. | Système antiblocage (ABS) / contrôle de stabilité | 40A
18. | Calculateur multifonction, fusibles habitacle n° 1 | 70A
19. | Boîte à fusibles habitacle n° 2 | 70A
20. | Boîte à fusibles habitacle n° 3 | 60A
21. | Calculateur multifonction | 60A
22. | Pare-brise chauffant (certains modèles) | 80A
23. | Essuie-glace, frein de stationnement électrique | 60A
Dans l'habitacle du véhicule
On y trouve trois unités chargées de la protection des circuits électriques du véhicule.
Côté conducteur

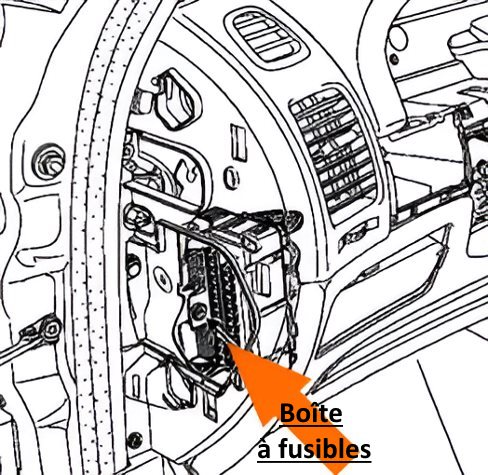

La boîte à fusibles principale se trouve à l'extrémité du tableau de bord, côté conducteur.
Vue générale.

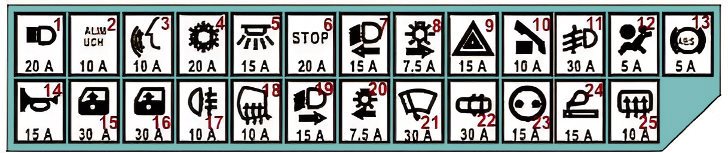

Schéma
N° | Affectation des fusibles | Ampères
F1. | Feux de route | 20A
F2. | Capteur de frein de stationnement, lecteur d'allumage, appareil de commande multifonction, interrupteur de démarreur | 10A
F3. | correcteur de phares, appareil de commande pour correcteur de phares (phares au xénon), chauffage des gicleurs de lave-glace, combiné d'instruments, synthétiseur vocal | 10A
F4. | antivol, boîte de vitesses automatique, verrouillage central, chauffage et climatisation, capteur de pluie, ventilateur du capteur de température intérieure, rétroviseur intérieur, système de stationnement, feux de recul, interrupteurs éclairés, moteur d'essuie-glace | 20A
F5. | ampoules de l'éclairage intérieur | 15A
F6. | climatisation, transmission automatique, verrouillage des portes contre l'ouverture involontaire, système d'entretien de la vitesse, connecteur de diagnostic (DLC), rétroviseurs électriques, lève-vitres électriques, lampes d'interrupteur, feux stop, lave-glace et essuie-glace | 20A
F7. | Coffret de commande du dispositif de réglage des phares (phares au xénon), dispositif de réglage des phares, combiné d'instruments, phare gauche - feux de croisement | 15A
F8. | Feux de gabarit droit | 7,5A
F9. | Feux clignotants et feux de signalisation d'urgence | 15A
F10. | Système audio, sièges électriques, vitres électriques, combiné d'instruments, système de navigation, télématique | 10A
F11. | climatisation, phares antibrouillard, combiné d'instruments, synthétiseur vocal | 30A
F12. | Système SRS | 5A
F13. | Système de freinage antiblocage (ABS) | 5A
F14. | Avertisseur sonore | 15A
F15. | Commande électrique de la porte conducteur, rétroviseurs extérieurs électriques, lève-vitres électriques | 30A
F16. | Commande électrique de la porte du passager, lève-vitres électriques | 30A
F17. | Feux antibrouillard arrière | 10A
F18. | Rétroviseurs extérieurs chauffants | 10A
F19. | Phare droit - feu de croisement | 15A
F20. | changeur de CD audio, éclairage des fentes de ventilation du tableau de bord, éclairage des fentes de ventilation du tableau de bord, ampoule de l'éclairage du sac marin, rhéostat de l'éclairage du combiné d'instruments, ampoules de l'éclairage intérieur, ampoules du feu de position avant gauche, ampoules de l'éclairage de la plaque d'immatriculation, système de navigation, interrupteurs éclairés | 7,5A
F21. | lave-glace arrière, feux de route | 30A
F22. | Verrouillage central | 30A
F23. | Prises de courant des options | 15A
F24. | Prise pour accessoires (arrière), fusible pour allume-cigare | 15A
F25. | Verrouillage électrique de la colonne de direction, lunette arrière chauffante, sièges avant, interdiction d'activer les vitres des portes arrière | 10A
F26. | Vide

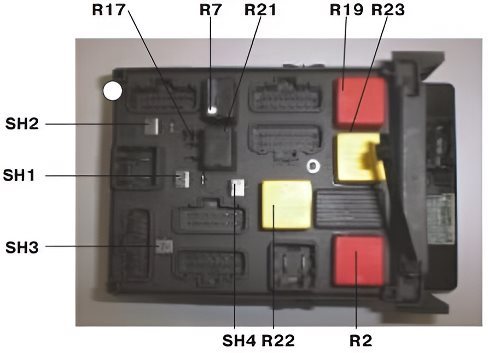

Modules relais
N° | Description
SH1. | Shunt pour lève-vitres électriques des portes arrière
SH2. | Shunt pour lève-vitres électriques des portes avant
SH3. | Shunt pour circuit de feux de croisement
SH4. | Dérivation pour feux d'encombrement
R2. | Chauffage de la lunette arrière
R7. | Feux antibrouillard
R9. | Essuie-glace de pare-brise
R10. | Essuie-glace de pare-brise
R11. | Essuie-glace de lunette arrière / Feux de recul
R12. | Verrouillage des portes
R13. | Verrouillage des portes
R17. | Essuie-glace de lunette arrière
R18. | Allumage temporaire de l'éclairage intérieur
R19. | Equipement électrique supplémentaire
R21. | Verrouillage du démarrage du moteur
R22. | « Plus » après la serrure de contact
R23. | Accessoires / système audio optionnel / lève-vitres pour les portes arrière
Côté passager

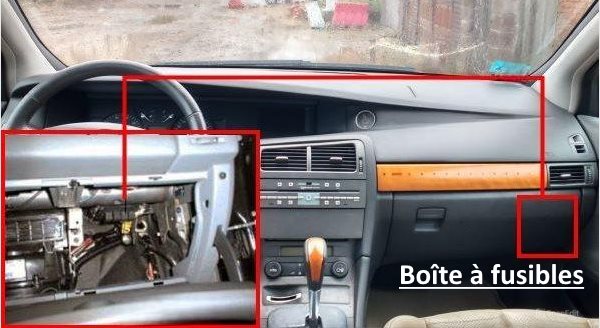

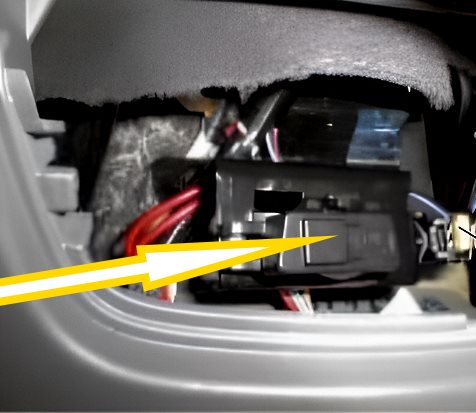

Une boîte à fusibles supplémentaire se trouve dans le tableau électrique derrière la boîte à gants.
Schéma
N° | Description | Intensité, A
F26. | Connexion électrique pour remorque | 30A
F27. | Toit ouvrant | 30A
F28. | Lève-vitre électrique, arrière gauche | 30A
F29. | Lève-vitre électrique, arrière droit | 30A
F30. | Capteur de position du volant | 5A
F31. | Vide
F32. | Vide
F33. | Vide
F34. | Chauffage des sièges conducteur et passager | 20A
F35. | Chauffage de siège avant | 20A
F36. | Commande électrique du siège conducteur | 20A
F37. | Commande électrique du siège passager | 20A
R3. | Relais pour commande électrique du siège
R4. | Relais pour témoin de feux de jour
R5. | Relais pour feux de jour
R6. | Relais pour pompe de lave-phares
R7. | Relais pour rupteur de feux stop
R17. | Relais pour lève-vitres électriques
Dans la console centrale
Un fusible séparé se trouve sous le cendrier.
Il protège les circuits électriques suivants :
- Autoradio,
- Prise de diagnostic,
- Unité de commande du système de contrôle de la pression des pneus,
- Unité de commande du système de navigation,
- Unité de commande de la mémoire de position du siège,
- Unité de commande de la climatisation,
- Écran combiné (horloge / température extérieure / autoradio),
- Unité centrale de communication,
- Circuits électriques pour le raccordement au système d'alarme.
