Fusibles et relais Renault Scenic 3 (JZ), 2009 - 2016

Soumis par Till Hartmann le

La troisième génération du Renault Scenic et sa variante « Grand » ont été présentées en mars 2009 au Salon de l'automobile de Genève et sont basées sur une plate-forme du modèle Megane. À la fin de l'année 2011, la voiture a reçu la première mise à jour, et en 2013, la deuxième version mise à jour a fait ses débuts. Dans cet article, nous allons examiner en détail l'affectation des fusibles et des relais dans le Renault Scenic (troisième génération ; code modèle X95 ; corps marque JZ). Années de production : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, ainsi que sa modification sept places « Grand ».


Vous trouverez ici les emplacements, les descriptions et les photos des porte-fusibles. « Allume-cigare » et « Démarreur » sont indiqués en gras.

Dans l'habitacle

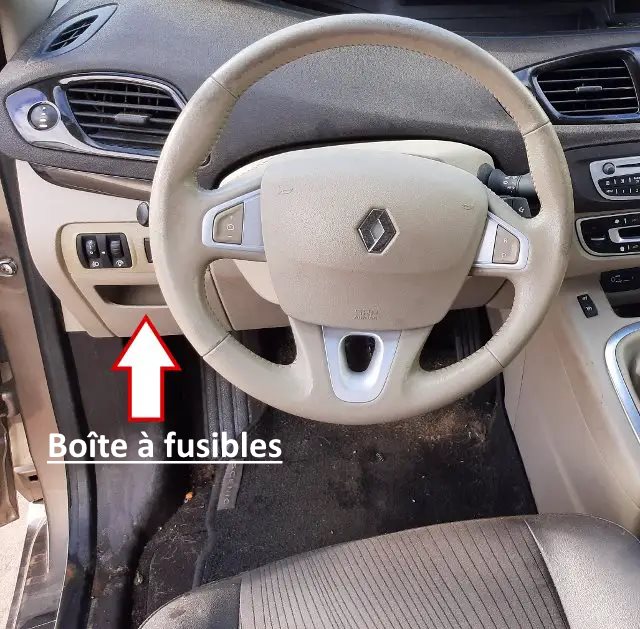

Les fusibles se trouvent du côté du conducteur. Pour y accéder, il faut retirer le couvercle de protection.

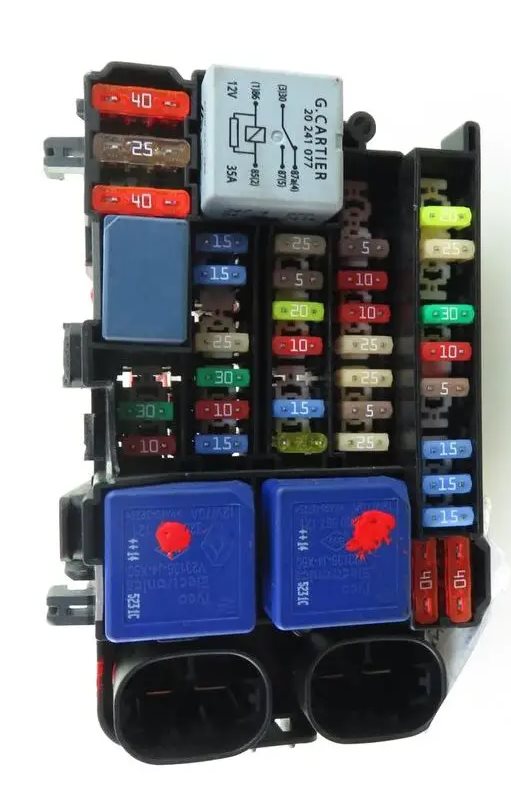

Vue générale.

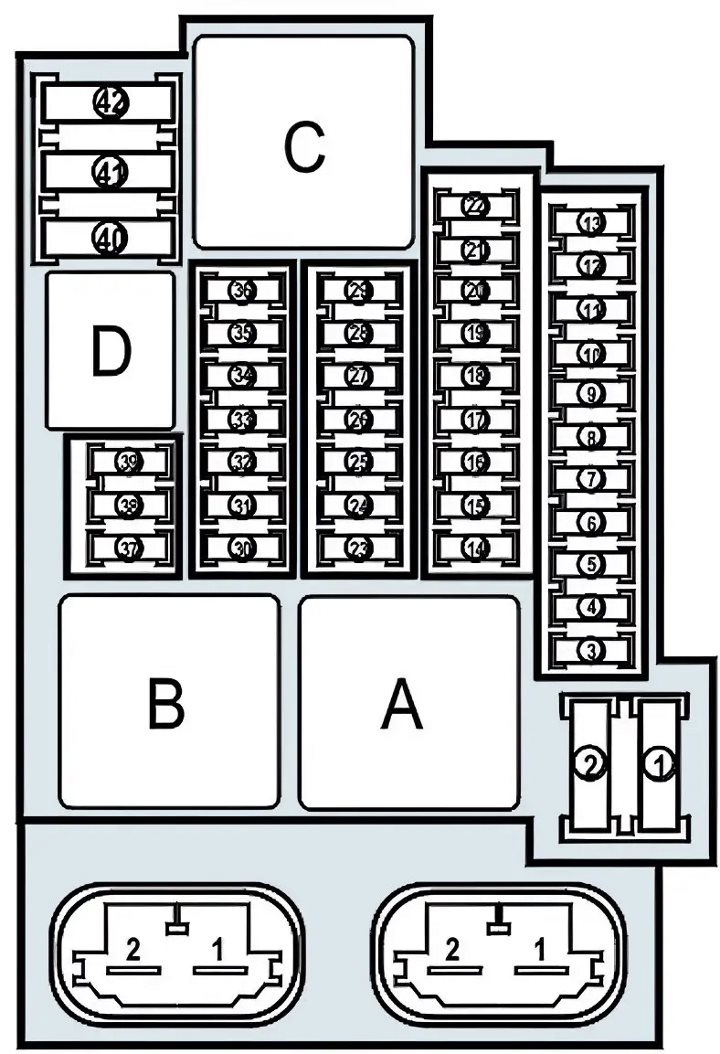

Schéma


No | Affectation | Ampères
A. | Relais d'alimentation (+ batterie) à coupure temporisée (sans coupure de courant au démarrage) | 70A
B. | Relais d'alimentation (+ batterie) à coupure temporisée (avec coupure de courant au démarrage) | 70A
C. | Relais de chauffage de la lunette arrière | 40A
D. | Relais d'avertisseur sonore | 20A
1. | Fusible de l'essuie-glace droit | 40A
2. | Fusible de l'essuie-glace gauche | 40A
3. | Renault Scenic 3 Fusible allume-cigare | 10A
4. | Prise de courant arrière | 10A
5. | Prise de courant du coffre | 10A
6. | Système audio | 10A
7. | Rétroviseurs extérieurs chauffants électriques | 5A
8. | Lave-glace, témoin de portes non verrouillées | 10A
9. | Frein de stationnement automatique | 30A
10. | Vide
11. | commande électrique de siège, interrupteur de volant | 25A
12. | Relais pour moteur en marche | 20A
13. | Vide
14. | Lève-vitre de la porte du passager | 25A
15. | Commutateur de feu stop, capteur de position de pédale de frein, calculateur ABS/ESP | 5A
16. | Lève-vitre de la porte arrière droite | 25A
17. | Lève-vitre porte arrière gauche | 25A
18. | Éclairage du sac à dos, éclairage du coffre à bagages gauche, lampes d'éclairage des portes, lampes d'éclairage des rétroviseurs dans les pare-soleil, capteur de pluie | 10A
19. | Horloge, indicateur de température extérieure, témoin de ceinture de sécurité non bouclée, prise pour système audio | 10A
20. | Commande de climatisation | 5A
21. | Lampes d'éclairage des rétroviseurs dans les pare-soleil | 3A
22. | Lampes de l'éclairage intérieur, capteur de pluie et de luminosité | 3A
23. | Prise de remorque | 25A
24. | Centrale électronique intérieure | 15A
25. | Vide
26. | Système de navigation, changeur de CD, système audio | 10A
27. | Système audio, unité de commande du frein de stationnement | 20A
28. | Vide
29. | Vide
30. | Installation de commutation électronique centrale dans l'habitacle, indicateur de direction | 15A
31. | Installation de commutation centrale électronique dans l'habitacle | 10A
32. | Lève-vitres dans la porte du conducteur | 30A
33. | Installation de commande centralisée électronique de l'habitacle, verrouillage centralisé | 25A
34. | Centrale de commande électronique multiplexage porte passager | 30A
35. | Horloge, indicateur de température extérieure, écran de téléphone | 15A
36. | Prise de diagnostic, relais d'avertisseur sonore, calculateur d'alarme, sirène | 15A
37. | Signaux de freinage, boîtier de commande électrique | 10A
38. | Frein de stationnement automatique | 30A
39. | Vide
40. | Ventilateur de climatisation, tableau de bord | 40A
41. | Commande électrique du toit ouvrant | 25A
42. | Chauffage de la lunette arrière | 40A

Vidéo explicative sur l'accès au bloc de distribution.

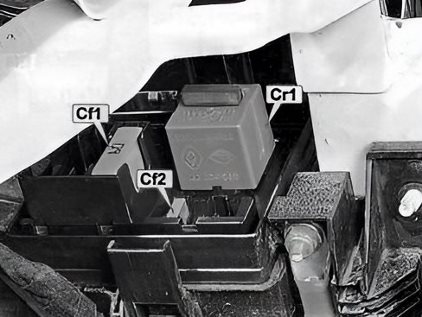

Un module de relais séparé « + » pour 40 A lorsque le moteur tourne peut être installé sous le siège du passager. 3 relais de chauffage supplémentaires peuvent être installés sur l'unité de chauffage de la console centrale.

Dans le compartiment moteur

On y trouve quatre boîtes à fusibles chargées de protéger les circuits électriques du véhicule.

Boîte à fusibles principale

Elle se trouve sur le côté droit du compartiment moteur.

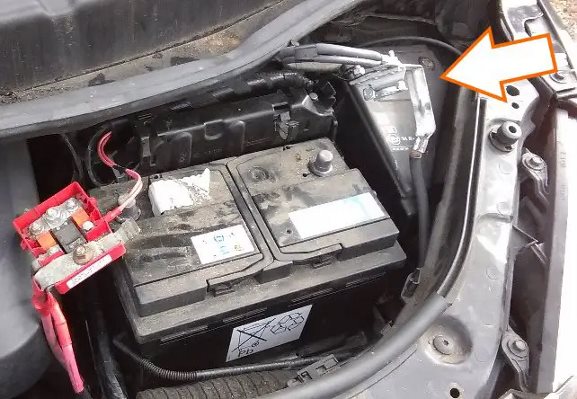

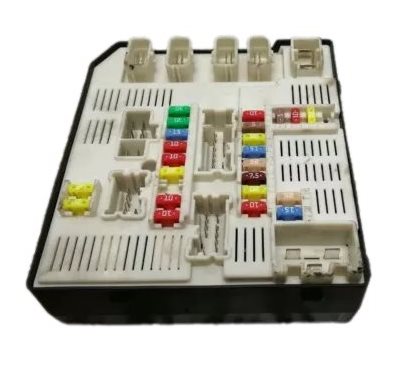

Photo - exemple.

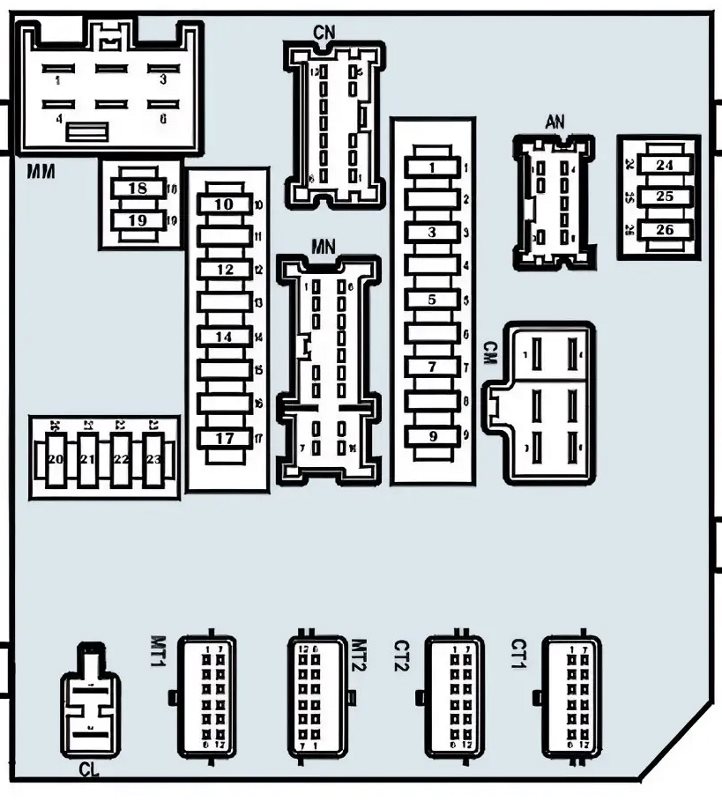

Plan


No | Description | Ampères
1. | Feux de position (phare droit, feu arrière droit), éclairage de la plaque d'immatriculation, allume-cigare, interrupteur de lève-vitres électriques éclairés, système audio, unité de commande du système de navigation, clavier du système multimédia | 10A
2. | Feux de position (phare gauche, feu arrière gauche), feu de coffre gauche | 10A
3. | Pompe du lave-phares | 15A
4. | Feux antibrouillard | 20A
5. | Feux de route (phare gauche) | 10A
6. | Feux de route (phare droit) | 10A
7. | Connecteur de diagnostic, relais de dégivrage de la lunette arrière, sélecteur de transmission automatique, réglage des phares, unité de commande des lampes à décharge, unité de commande du chauffage auxiliaire, limiteur de vitesse, frein de stationnement automatique, unité de commande du système de stationnement automatique, rétroviseur intérieur anti-éblouissement | 15A
8. | Centrale électronique pour ABS et système de stabilisation de la route | 30A
9. | Essuie-glace avant | 30A
10. | Unité de commande d'airbag | 10A
11. | Réserve | 20A
12. | Unité de contrôle électronique de la transmission | 7,5A
13. | Système de gestion du moteur | 25A
14. | Capteurs de concentration d'oxygène - chauffage | 15A
15. | Unité de contrôle électronique de la transmission | 20A
16. | Signaux de freinage, unité de commande électrique, direction assistée électrique | 5A
17. | Capteur de mode de transmission automatique, correcteur de lumière électrique, relais de feux de recul | 10A
18. | Unité centrale de commutation électronique de l'habitacle | 15A
19. | Démarreur | 25A
20. | Vide
21. | Pompe à essence, bobines d'allumage, unité de commande électronique du système d'alimentation en GPL | 20A
22. | Embrayage électromagnétique du compresseur de climatisation | 10A
23. | Contrôleur électronique du système d'injection | 5A
24. | Correcteur électrique des feux de croisement (phare gauche) | 20A
25. | Feux de croisement (phare droit), correcteur électrique de la lumière du phare | 20A
26. | Vide

Boîte à fusibles supplémentaire

La boîte à fusibles supplémentaire sous le capot se trouve sous le boîtier du déflecteur (principalement sur les véhicules diesel).

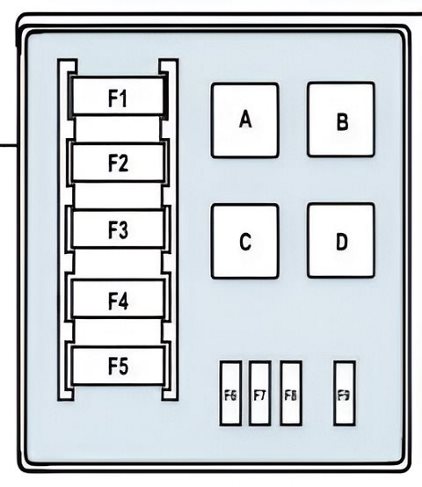

Diagramme


N° | Décodage | Courant, A
F1. | commande de thermoplongeur | 80A
F2. | Unité de préchauffage | 70A
F3. | Vide
F4. | Commande de la barre chauffante | 80A
F5. | Relais électrique du ventilateur | 60A/40A
F6. | Relais de chauffage du carburant | 20A
F7. | Vide
F8. | Relais électrique du ventilateur | 30A
F9. | Vide
A. | Vide
B. | Relais de chauffage du carburant
C. | Relais de feux de recul
D. | Vide

Près de la batterie

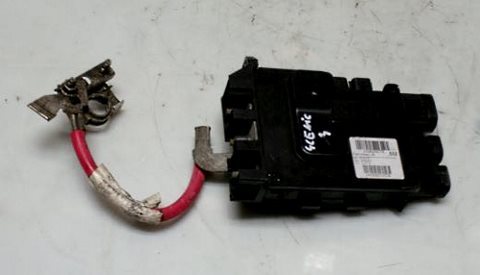

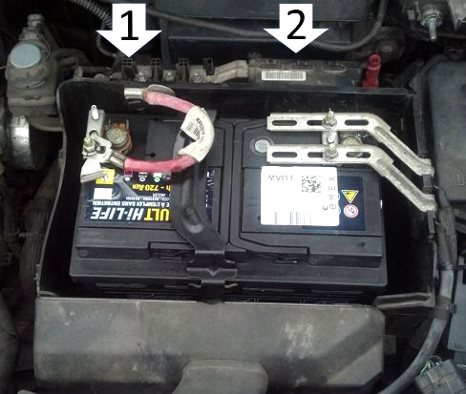

Deux blocs se trouvent à proximité de la batterie : la plaque de coupure de la batterie (1) et les fusibles à haut pouvoir de coupure (2).

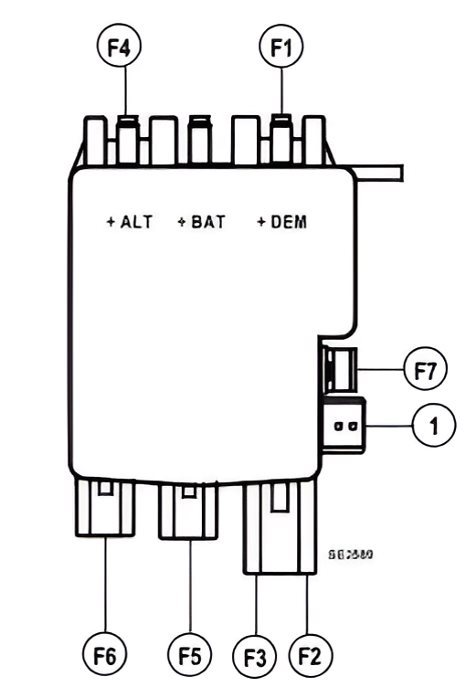

Bloc de coupure de la batterie (1)


F1. | démarreur | 190A
F2. | Boîte à fusibles dans l'habitacle | 50A
F3. | Boîtier de commande et de commutation dans le compartiment moteur 1, boîte à fusibles et à relais dans l'habitacle | 80A
F4. | Boîte à fusibles dans le compartiment moteur 2 / alternateur | 300A / 190A
F5. | direction assistée électrique | 80A
F6. | unité de commande électronique du moteur / boîte à fusibles et à relais (unité de commande et de commutation) dans le compartiment moteur 1 | 35A
F7. | Boîtier de commande et de commutation dans le compartiment moteur 1 | 5A

Fusibles de puissance (2)


F1. | chauffage d'appoint de la cabine | 70A
F2., F3. | Boîte à fusibles de l'habitacle | 80A
F4. | Boîtier de commande et de commutation dans le compartiment moteur 1, boîte à fusibles et à relais dans le compartiment passagers | 80A
F5. | Chauffage d'appoint | 30A
F6. | ABS et système de stabilisation de la route | 50A

Voir le PDF
